Обзор популярных моделей водометных лодочных моторов

Как устроен двигатель

Основные составные части конструкции:

• – импеллер (винт) с валом;
• – водомётная труба;
• – спрямляющий аппарат;
• – реверсивно – рулевое устройство.

Работает по принципу реактивного двигателя, то есть с одного конца он забирает жидкость, внутри производится её ускорение с помощью определённой части двигателя, затем с другого конца вода с силой выбрасывается. При этом маневрирование судном осуществляется за счёт поворота сопла в ту или иную сторону на определённые градусы. Основное отличие водомёта от обычного мотора – в том, что его импеллеры расположены не снаружи, а внутри трубы. Это позволяет достигать значительного практического преимущества – защищенности от наматывания водорослей и других инородных тел, а также от ударов двигателя о дно при малой глубине.

Типы винтов

Осевые

Сделать их наиболее просто, но КПД остаётся довольно низким. Подвержены кавитации и предназначены только для моторов с невысокой частотой оборотов.

Диагонально-осевые

Обладают уже более высоким КПД по сравнению с первым типом. Предназначены для использования с моторами со средней частотой оборотов.

Диагональные и шнековые

К данному типу относится наиболее значительный КПД. Моторы можно взять уже с высокими оборотами. Однако изготовить этот вариант сложнее всего.

Винты — это тот элемент, который в рассматриваемом технологическом процессе самостоятельного изготовления вызывает наибольшие трудности. Требуется не только точное литье, но и последующее шлифование. Конструкторы советуют воздерживаться от приваривания лопастей к ступице, так как подобное изделие склонно к дисбалансу и деформации.

Место размещения водовода

Устанавливается обычно на корме. Возможны случаи его установки снаружи или внутри корпуса. При этом следует различать двигатели для лодок и больших судов.

В случае с кораблями именно винты являются главной частью двигателя, которая при производстве подвергается наиболее тщательному контролю. Импеллеры для большого судна должны иметь безукоризненно ровную поверхность и идеальное соответствие по форме конструкторским разработкам. Даже ничтожное отклонение от нормы может привести к последствиям разной степени тяжести.

Понятно, что в нашем случае, когда речь идёт о самостоятельном изготовлении водомётов для своей лодки, не может соблюдаться столь точный контроль поверхности и формы импеллеров. Поэтому технические характеристики водомётов для лодок и для больших судов значительно различаются.

Плюсы и минусы

К достоинствам водомёта относится его повышенная безопасность для человека. Винт расположен в трубе, поэтому он не представляет вреда для рыб и людей.

Кроме того, водомёт обычно имеет защитную решётку, поэтому на него не наматываются водоросли и прочие посторонние предметы, которые присутствуют в толще воды.

А также винт не может удариться о дно, что позволяет плавать вблизи берега или на малой глубине. Ещё одно достоинство — не подверженность кавитации.

Но есть и свои недостатки. При одинаковой мощности агрегата водомёт несколько проигрывает в скорости передвижения обычному лопастному мотору. Другие недостатки: менее чуткая управляемость и увеличенная масса двигателя.

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

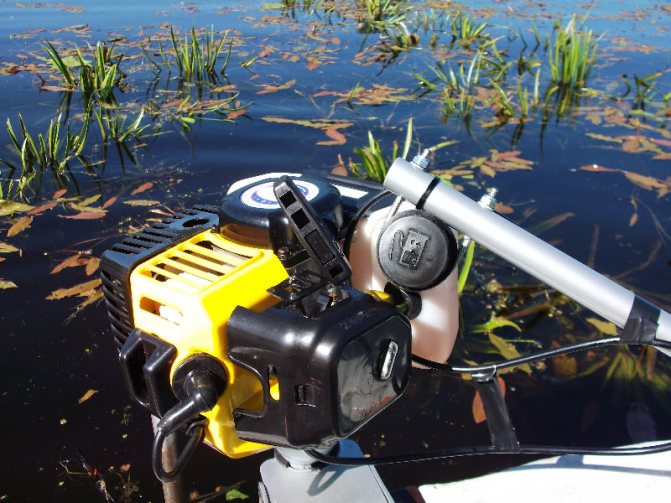

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Водомет на «Ветерке»

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Предлагается использовать насос Pacer Pumps 200GPM с пластиковым корпусом (термостойкий полистирол), имеющий вес около 18 кг.

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

Предлагаемый двигатель был опробован в лодке длиной 3,5 м, причем длина всасывающей трубы была равна 3 м.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.

При монтаже систем водоснабжения часто необходимо соединять между собой разные виды труб. Соединение металлопластиковых труб с металлическими и полимерными при помощи фитингов — этой теме посвящена следующая статья.

Практические советы по установке поддона для душа смотрите на этой странице.

Преимущества водометных движителей

Водомет можно установить практически на любые суда, если это позволяет водоизмещение. Это пассажирские паромы, прогулочные, лоцманские суда, спасательные и патрульные катера, военные корабли и плавающая военная техника, рыболовецкие суда и катера для отдыха. В зависимости от особенностей проекта, движитель может быть подобран с учетом требований, которым должно отвечать судно. Например, для патрульных катеров это максимальное ускорение и скорость, для лоцманских судов – маневренность, а для паромов — высокий пропульсивный коэффициент на крейсерской скорости.

Комплексное производство

Производство HamiltonJet находится в Новой Зеландии, там же располагается центр разработок новых технологических решений. Весь процесс от литья до сборки и испытания происходит в одном месте, что положительно сказывается на качестве продукции. Сегодняшний объём выпускаемой продукции составляет примерно 3000 единиц в год, а всего в мире эксплуатируется около 54000 движителей HamiltonJet. Компания концентрирует все свои силы исключительно на разработке и производстве водометных движителей и систем управления ими, не рассеиваясь на другие сферы.

Маневренность

HamiltonJet отличается от других марок водомётных движителей более высоким пропульсивным коэффициентом и, как следствие, топливной эффективностью и высочайшим показателем скорости отклика на команды. Благодаря технологическим особенностям в системе рулевого управления, движители HamiltonJet справедливо являются лидером по маневренности. Например, по показателю реверсной тяги или тяги на «нулевой» скорости, преимущество HamiltoJet может достигать 40-45% а в некоторых случаях и больше. Не стоит забывать о высоких эксплуатационных показателях и удобстве установки.

Подбор при проектировании

Подбор водомета для лодки — один из самых важных этапов проектирования нового судна. Именно поэтому подбор движителя производится совместно с дистрибьютором и инженером HamiltonJet. В России с 2007 года дистрибьютором и одним из 54 уполномоченных мировых представителей HamiltonJet является . Специалисты компании непрерывно повышают уровень профессиональной квалификации, проходя обучение в региональных офисах HamiltonJet, что гарантирует профессиональный подход к решению любой задачи.

Электронные системы управления

Также компания HamiltonJet разрабатывает и изготавливает собственные системы управления, для их максимальной совместимости с характеристиками движителей и требованиями заказчика. Этот подход позволяет сохранить преимущества управляемости, которые изначально заложены в конструкцию движителя. Помимо привычных гидравлических систем HamiltonJet производит и электронные системы, такие как blueARROW или MECS.

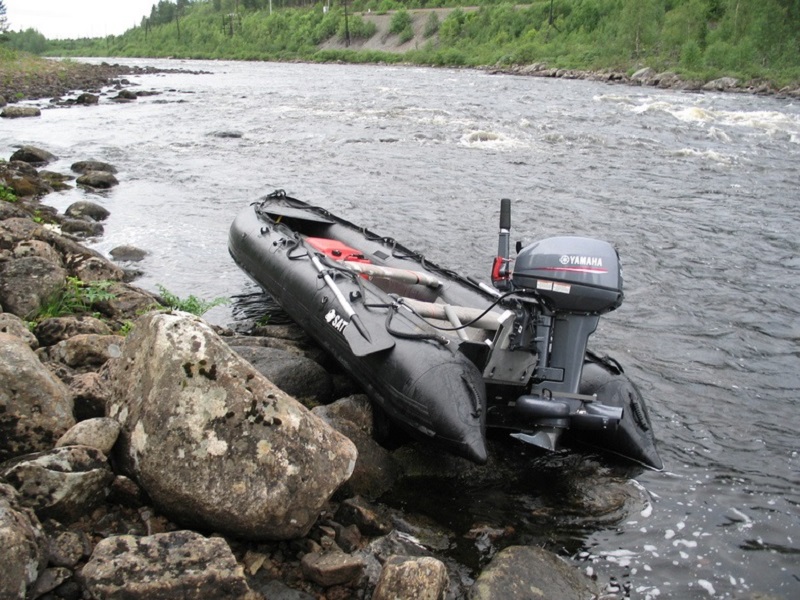

Водометные насадки для моторов на лодки

Водомётная насадка Outboard Jets – дополнительный модуль ( водомёты для лодок ) для подвесных моторов , разработанный для использования лодки в местах, где винтовой вариант подвесного мотора неспособен работать – где глубина воды по щиколотку, на пенных перекатах, на барах, мелководьях.

Отсутствие вращающихся лопастей винта дает пловцам и лыжникам максимум безопасности в воде и в этом отношении больше рассматривается как безопасная семейная лодка, при установленном подвесном водомёте.

Водомётная насадка изготовлена из алюминия и нержавеющей стали, с покрытием эмалью горячей сушки, в двигатель не вносятся никакие изменения, которые помешали бы его дальнейшему использованию в винтовом варианте.  Подвесной мотор, при использовании нашей водомётной насадки, должен быть установлен на 6-7 дюймов (15-18 см) выше на транце лодки, чем при использовании в винтовом варианте. Желательно использовать двигатели с короткой ногой, где это возможно.

Водомётная насадка значительно меньше подвержена повреждению вследствие столкновения с подводным препятствием, отсутствие винта и редуктора обеспечивает бесперебойную работу

Насадка для лодочного мотора была разработана не для наибольшей скорости, а для средней скорости под приемлемым режимом нагрузки. Достигается скорость 80-90 % от скорости винтового варианта. Эта потеря скорости компенсируется способностью лодки проходить там, где глубина всего по щиколотку – на акваториях, которые являются недоступными для винтового варианта.

Водомётная насадка значительно меньше подвержена повреждению вследствие столкновения с подводным препятствием, отсутствие винта и редуктора обеспечивает бесперебойную работу. Только подшипник вала должен периодически смазываться через пресс-масленку, установленную на насадке.

Как создать двигатель самостоятельно?

Двигатель своими рукам создать не так трудно, как может показаться на первый взгляд. Водометные движители обычно изготавливаются рыбаками на основе конструкции двигателя классического типа. Будущее изделие может базироваться, к примеру, на китайских моделях двигателей или на отечественных (от 5л до 100л). Чертежи данных конструкций представлены в следующем виде:

Чтобы сделать водометный мотор, можно воспользоваться классическим редуктором штатного образца: он должен быть закреплен на основном дейдвуде в области двигателя. Реализуется это путем использования фланца. После этого берется заготовка из металла, куда следует присвоить развертку водозаборника, 6 лопастей и водозаборника.

Чтобы создать заготовку на базе стандартной схемы, применяются напильник и вальцы. После, при помощи этих же инструментов производится обработка изделия. В результате проделанной работы заготовка получает необходимую форму. После этого наступает момент для того, чтобы сварить швы продольного и поперечного типов.

Водометная конструкция должна обзавестись также ступицей: для данной части отводится область в месте бобышка. Помпа лодки в сухой структуре имеет вес в двадцать килограмм. Тем не менее, схема этого изделия может встречаться в очень редких случаях. Однако любой человек может изготовить помпу самостоятельно, так как в глобальной сети присутствует вполне достаточное количество инструкционных материалов

Важно также учесть, что водометные лодки имеют большую степень рентабельности, чем лодки с простым двигателем

Водометные лодочные моторы для надувных лодок изготавливать гораздо проще, чем для крупных катеров с водометным двигателем. Основным преимуществом является то, что для данного вида лодок могут быть использованы практически любые разновидности моторов независимо от конструкции. Рекомендуется для них выбирать водометные движители, мощность которых составляет от пятнадцати до двадцати л.с.

Наиболее подходящим вариантом мотора для лодки считается подвесной мотор. В сравнении с мотором стационарного образца подвесной водометный лодочный мотор не охватывает полезный лодочный объем, легко подвергается демонтажу. Устройство характеризуется небольшим весом, высоким уровнем УМ, простой конструкцией, а также доступностью в эксплуатации.

Положительные и отрицательные особенности

Водометные движители характеризуются следующими достоинствами:

• хорошая степень защищенности от повреждений механического характера, а также возможность предотвратить кавитацию;
• судно может проходить через мелководье, преодолевать водоемы, повергшиеся засорению, а также иного рода препятствия, которые выступают из воды. Водометные движители здесь оказываются оптимальнее, чем простые моторы винтового типа, у которых может пострадать винт либо основной мотор;
• гарантия безопасности – импеллер располагается во внутренней части изделия и не несет опасности для тех людей, которые находятся вблизи лодки;
• водометные лодочные моторы обеспечивают катерам большую устойчивость и отличную управляемость;
• водометные движители позволяют лодке либо катеру разворачиваться прямо на месте, а также перемещаться вперед бортом;
• исчезает необходимость в использовании реверса, имеется возможность для резкого торможения;
• более низкий шум гидродинамического типа, чем у движителей винтовых.

• кПД на небольших скоростях меньше, чем у винтовых систем;
• затрудненный процесс перенесения водной массы через днище водного транспорта к самому насосу;
• водозабор функционирует подобно помпе, затягивая мелкий мусор со дна. Из-за этого может забиться охладительная система или повредиться водовод, а также импеллер;
• высокая вероятность износа ротора, потому что эксплуатация судна происходить в районах мелководья;
• дорогой ремонт;
• катер водометный может барахлить, находясь на небольшом ходу.

Выбор водомета

Во время подбора изделия данного типа для лодки или катера необходимо владеть информацией, касающейся 3-х базовых составляющих водного средства передвижения:

В отношении движителя – это характеристики тяговые, которые зависят от степени мощности самого двигателя, а также от того, насколько быстро движется судно.

В отношении двигателя – это характеристика скорости внешнего образца, зависимая связь мощности самого двигателя и того, как быстро он совершает движения.

В отношении корпуса самого катера – сопротивление буксировочного вида, прямая зависимость сопротивляемости корпуса от той скорости, с которой он перемещается. Данного рода характеристики могут быть рассчитаны в случае многообразных загрузках судна.

Применение водометов

Водометные устройства типа «Заря» достаточно часто используются на судах, плавающих на мелководье. К примеру, на таких, как легкие моторные лодки или скоростные суда, использующиеся для буксировки, а также судна, которые служат в качестве подруливающего агрегата для улучшения маневренности.

Водометные устройства используются в качестве движка на катерах.

Такие компании изготовители, как Suzuki или Yamaha, специализирующиеся на выпуске лодочных моторов, выпускают подвесные движки с уже встроенным водометным устройством или специальные приставки.

Модели предусмотрены для самостоятельной установки, к примеру, на водные гидроциклы, или на воднолыжники.

Многие конструкции, благодаря особенному строению, используются для установки на военную технику, к примеру, на плавающее на сегодняшний момент и активно используемой в РФ.

Для судов подводного флота, в настоящее время используются модели с водометным двигателями двух основных типов, выполненные во Франции или РФ.

Устройство и принцип работы

Под водометным мотором (водометный движитель) подразумевается двигатель, работа которого происходит за счет силы выброса мощных струй воды. Он состоит из:

• Четырехтактного двигателя, работающего на бензине, с воздушным/водяным охлаждением. Количество цилиндров варьируется от 1 до 4 штук. На модель экономкласса мощность двигателя 2,0-2,5 л.с, а на более дорогих 100-150 л.с.
• Системы управления. Основное предназначение румпеля с ручкой газа – изменение скоростного режима и направленности лодки. В усовершенствованных версиях вместо румпеля предусмотрен пульт, который обеспечивает управление мотором дистанционно.
• Дейдвуда. Кожух с валом находится между движителем и двигателем, его задача заключается в передаче вращательных движений от двигателя к импеллеру движителя. Кроме этого, на этой «ноге» имеется фиксатор (струбцина) для установки мотора на транце плавсредства.
• Движителя. Эта часть водометного мотора представлена в виде металлического корпуса, оборудованного узким сопловым элементом и водозаборником с сеткой для фильтрации от разного мусора, водорослей (на разных его концах). Благодаря работе импеллера — гребного винта, обустроенного вертикально либо под углом, образуется мощная струя воды внутри корпуса движителя. В процессе работы мотора водные потоки через водозаборник втягиваются импеллером, и, пройдя по тоннелю внутри движителя, разгоняясь до большой скорости, выходит с напором в противоположную от лодки сторону из узкого сопла. Благодаря реактивному потоку воды, который создается за счет функционирования импеллера, плавательное средство движется в заданном направлении.

Различают несколько винтовых модулей (импеллеров):

• Осевой, отличающийся относительной простотой в изготовлении. Но данная модель за счет низкого коэффициента полезного действия (КПД) способна работать лишь на малых оборотах.
• Шнековый. Эта разновидность импеллера производится по современным технологиям и выделяется повышенным КПД. Используют такие винты, чтобы добиться высоких оборотов на моторах.
• Диагональный. Предназначен данный вид импеллера для получения средних оборотов на двигателе.

Для маневрирования плавательного средства необходимо изменить направление реактивной струи, выходящей из узкого конца трубы

Чтобы сделать поворот, нужно воспользоваться рулевым колесом, при этом важно не допускать превышение угла в 90 °С. Для осуществления заднего хода следует повернуть против направления часовой стрелки на 360 °C

В таком положении происходит столкновение реактивной струи с рулевым пером, в результате чего она направляется под дно плавсредства.

Водометные моторы применяются на лодках и катерах со стационарным двигателем, мощность которого находится в пределах 100-150 л. с. Относительно количества оборотов, то в минуту их должно быть 3700-4200. Допустимое значение крутящего момента вала должно составлять 290. Если придерживаться таких параметров двигателя, то подвесной водомет значительным образом повысит ходовые характеристики плавательного средства, его маневренность.

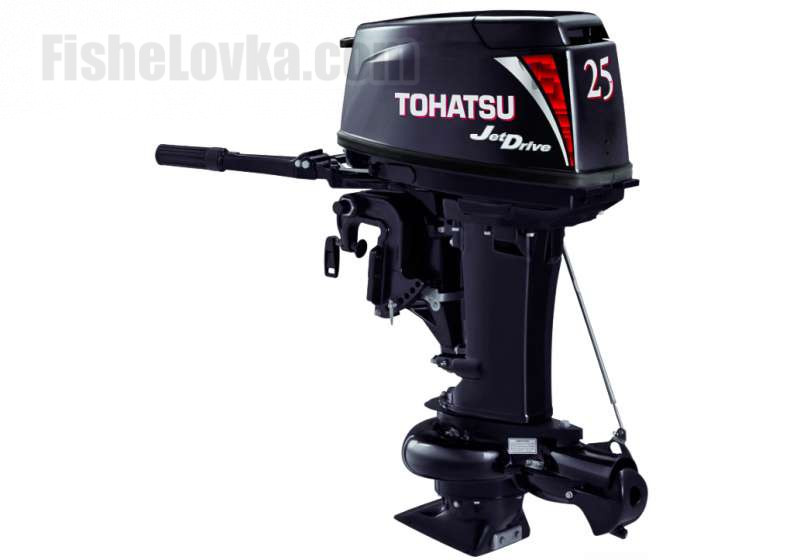

Фото 1. Водомет Tonatsu M25.

Преимущества водометных двигателей

Самое главное достоинство – это отсутствие вращающихся частей, находящихся в воде, причем, незащищенных. Другими словами, это наиболее безопасный тип двигателя. Кроме этого, работу двигателя трудно нарушить различными посторонними предметами, находящимися в воде, в том числе и водными растениями. На винт обычного лодочного мотора могут запросто намотаться водоросли, чего не скажешь о водомете. К тому же движущиеся элементы защищены от различных ударов, от чего нельзя застраховаться, передвигаясь по водной глади, особенно по мелководным участкам.

Считается, что водометы подходят для следующих характерных мест:

• при наличии не больших глубин или мелких водоемов;
• при наличии водной растительности, особенно бурной;
• на водоемах, где много мелких участков;
• на реках, отличающихся наличием перекатов.

Другими словами, лодка с водометным двигателем пройдет там, где лодка с обычным подвесным мотором не сможет пройти вообще, так как имеется риск повреждения мотора, а точнее, его винта. Водометный движитель лишен подобных недостатков, так как сопло водомета и заборная труба располагаются высоко в толще воды. К тому же, заборная труба имеет специальную решетку, что не позволяет попадать внутрь водомета различным крупным предметам. Если не большие водоросли или осколки предметов и попадут внутрь камеры, то это никак не скажется на безотказной работе мотора. Ячейки решетки имеют маленькие размеры, что предотвращает попаданию внутрь даже гальки. Единственное, что может попасть в камеру водомета – это песок, который так же не в состоянии привести к аварийным режимам. Водометы имеют еще один очень важный фактор – их лопасти не подвержены процессу кавитации, что положительно сказывается на их долговечности. Поэтому можно смело сказать, что водомет имеет массу положительных качеств.

Сейчас в продаже можно встретить некоторые модели водометов, но они не отличаются хорошей функциональностью. Обычно, при их установке теряется часть мощности, за счет чего падает скорость перемещения. Кроме этого, снижается маневренность лодки и ее управляемость. При этом, процесс управления лодкой такой же, как и при установке на плавсредство обычного подвесного лодочного мотора.
