Замена картриджа в смесителе (31 фото)

Порядок ремонтных работ

Как и при ремонте любой сантехники, перед работами с душевой кабиной нужно перекрыть воду в квартире. Все работы будут происходить в течение часа. Если в ванной устроена разводка коллекторного типа, достаточно будет перекрыть вентили, отвечающие за подачу воды непосредственно к душевой кабине. Тогда остальной сантехникой можно будет пользоваться в обычном режиме. Удалите заглушку, скрывающую крепеж рычажного приспособления (она находится на его лицевой части). Открутите стоящий за заглушкой винт, и вы получите полный доступ к рычагу. Далее следует демонтировать сам рычаг. Иногда это бывает затруднительно из-за скопившейся на его поверхности накипи. Чтобы облегчить процесс, полейте заклинивший рычаг кипятком из чайника. Горячая вода приведет к расширению металла, и деталь легко снимется. После этого остается только открутить зажимную гайку, фиксирующую картридж, и демонтировать его.

На этом этапе полезно провести небольшое техническое обслуживание смесителя. Осмотрите его хорошенько. При необходимости, почистите от скопившейся накипи и известкового налета. Проверьте состояние уплотнительных прокладок. Если они замяты или повреждены, сразу замените их новыми, иначе через некоторое время вам придется производить повторный ремонт душевого смесителя своими руками.

И только убедившись, что все в норме, начинайте установку новой кассеты:

• накрутите на обойму новый картридж;
• зафиксируйте его зажимной гайкой;
• установите на место рычаг крана;
• закрепите лицевую панель винтом;
• замаскируйте крепеж заглушкой.

После окончания работ подключите воду и протестируйте душевую кабину во всех возможных режимах. Проверьте герметичность соединений смесителя. При обнаружении протечек постарайтесь подтянуть имеющиеся гайки до максимума. Собственно, если все сделано правильно, никаких неполадок возникнуть не должно.

Как заменить смеситель целиком?

Случаются ситуации, когда замена картриджа не помогает устранить неполадки. Чаще всего это происходит по причине вышедшей из строя резьбы элементов смесителя. Обнаружить это можно либо после разбора рычажного крана, либо после замены картриджа. В первом случае неполадка будет видна визуально. Во втором обнаружится, что замена элемента не помогла вернуть душевой кабине работоспособность. Здесь может помочь только установка нового смесителя. Браться за нее самостоятельно стоит только в том случае, если до этого у хозяина ванной уже имелись дела с подобными работами. Если же опыта недостаточно, лучше пригласить специалиста.

Перед началом процесса также нужно отключить подачу воды к душевой кабине. Если сантехника установлена вплотную к стене, стоит перед началом работ слегка отодвинуть ее. Так будет обеспечен доступ к основным элементам.

Затем снимите накладки, скрывающие крепеж лицевых панелей устройства и открутите крепежи. При снятии лицевой панели открывается доступ к самому смесителю. Нужно отключить от него шланги подвода воды, затем снять изделие с креплений, установить новое и собрать душевую в обратном порядке. Также нужно не забыть проверить герметичность всех соединений и целостность уплотнительных прокладок.

Самое сложное в замене смесителя – это разбор гидробокса. Иногда его приходится демонтировать почти полностью только для того, чтобы добраться до нужной детали. Если кабина имеет сложную конструкцию, лучше всего будет для этой операции привлечь к работе специалиста.

Если душевая кабина куплена относительно недавно, стоит обратиться в компанию, осуществлявшую ее продажу и монтаж. Даже если гарантия на сантехнику уже прошла, велика вероятность, что хозяину ванной будет порекомендован грамотный специалист, который устранит неполадки.

Почему смесители выходят из строя – 4 основные причины

Поломки картриджей обусловлены различными причинами. Выделим несколько наиболее распространенных:

1. Неправильный монтаж крана и грубые нарушения при его эксплуатации.
2. Плохое качество воды. Пожалуй, самая частая причина, из-за которой производится замена картриджа в смесителе. Ни для кого не является секретом, что по отечественным системам водоснабжения подается плохо очищенная жидкость. Она разрушает элементы сантехприборов. Из-за нее появляются солевые отложения, которые выводят из строя рассматриваемое оборудование.
3. Дефекты (заводские) в конструкции крана, его некачественная сборка. Чаще всего подобные проблемы отмечаются в дешевых смесителях китайского производства.
4. Износ пластин и движущихся элементов в результате продолжительной эксплуатации картриджа.

Понять, что смеситель нуждается в замене или ремонте, несложно. О такой необходимости сигнализирует протечка картриджа. На участках стыка элементов санитарно-технической конструкции начинает проступать вода. Если сразу же не заменить в подобных случаях кассету, очень скоро корпус крана разрушится, и вам придется приобретать и устанавливать новый прибор.

Также ремонт требуется в случаях, когда стандартные режимы работы смесителя нарушаются – сложно (а иногда и вовсе невозможно) выполнить настройку потока и его температуры, вместо холодной воды подается горячая и так далее. Нередко при поломке кассеты рычажного крана не получается закрыть либо открыть воду. Любую из указанных поломок следует устранять незамедлительно посредством демонтажа старого и установки нового картриджа.

Инструкция по ремонту

Ремонт смесителя душевой кабины своими руками в любом случае выполняется после полного демонтажа. Чтобы очистить детали устройства, приходится его полностью разобрать.

К наиболее частым поломкам механизма относят износ резиновых прокладок и появление известкового налета на деталях.

Замена прокладок

Для работы потребуется разводной ключ, отвертки и плоскогубцы и новые сантехнические прокладки. Предпочтение отдается резиновым, так как они долговечнее. Алгоритм следующий.

1. Перекрывают подачу воды и сливают воду.
2. Снимают вентили или рычаги, регулирующие подачу. Обычно они легко откручиваются вручную.
3. Отвинчивают удерживающий винт на корпусе смесителя.
4. Разбирают кран. Вынимают все элементы, осматривают. Если на деталях есть следы ржавчины или известковый налет, очищают.
5. Вытаскивают старую прокладку. Если она вышла из строя, резина будет неупругой, деформированной, возможно с потертостями. Старую прокладку выбрасывают и ставят новую.

Сборку смесителя выполняют в обратном порядке. Закручивают винты плотно, но без избыточного усилия, иначе рычаги будут очень тяжело поворачиваться.

Ремонт и замена картриджа

Картридж – неразборное устройство, в котором происходит смешивание воды. В корпусе установлены керамические диски. При повороте маховика или рычага они смещаются, открывая или закрывая разное число отверстий. Механизм очень прост и надежен, так как керамика в отличие от металла не склонна к коррозии.

Ремонту картридж не подлежит. Если в результате диагностики пришли к выводу, что поломка в устройстве, его нужно заменить новым. Инструкция такова.

Демонтируется смеситель обычным способом.

1. Ножом или отверткой поддевают край заглушки и снимают ее, стараясь не повредить.
2. Выкручивают удерживающий винт и снимают рычаг. Прямо под ним на вертикальном отрезке прибора находится картридж.
3. Корпус вытаскивают и ставят на его место новый.
4. Затем собирают устройство в обратном порядке.

Сборка

В душе чаще всего ставят вертикальные смесители, предназначенные для крепления на стену. Водопроводные трубы при этом вмурованы в стену, а на виду остаются только водорозетки. По нормам расстояние между ними 15 см, но на практике это не так.

Чтобы нивелировать расхождение, используют специальные втулки – эксцентрики. Если от старого смесителя втулки остались, можно их не менять, но проверить, насколько они пригодны к работе. Если нет, используют эксцентрики, идущие в комплекте с новым смесителем.

1. В водорозетки вворачивают втулки. На резьбу перед этим наматывают льняную паклю – для уплотнения, а затем наносят слой силикона.
2. Проверяют горизонтальность втулок и дистанцию между ними. Если все в порядке, накручивают на втулки чашечки-отражатели.
3. Входные патрубки смесителя соединяют с водорозетками. Для этого в комплекте изделия есть накидные гайки. Под них ставят уплотнитель. Закручивают гайки, но без большого усилия.
4. Подсоединяют излив и лейку – гибкий шланг и насадку.
5. После оборки обязательно тестируют установку. Сначала пускают воду с малым напором, потом максимальным, потом проверяют переключение.

Ремонт картриджа переключателя (дивертора) душевой кабины

Кроме вышеописанной, у него может возникать еще одна неисправность – протечка воды из-под переключателя. Причина – небольшие трещины в верхней крышке корпуса, прочность запчасть не потеряла, но сквозь них протекает вода.

Шаг 1. Достаньте картридж из корпуса. Если все остальные функции работают нормально, то полностью разбирать его нет надобности. Внимательно посмотрите, почему и куда именно протекает вода. Если ручка переключателя окислилась на резьбе и не откручивается, то пользуйтесь «ведешкой».

Ручка демонтирована (верхний рычаг)

Шаг 2. В нашем случае вода поступает сквозь трещины и вытекает в зазор между картриджем и фиксирующим колпаком. Нужно подобрать по диаметру утолщения верхней части корпуса картриджа резиновое уплотнительное кольцо. Во время закручивания фиксирующего колпака оно плотно прижмется к поверхностям и не допустит протекания воды. Толщина кольца должна подбираться с таким расчетом, чтобы оно сжималось.

Трещина на вкладыше

Разобранный вкладыш, хорошо видны черные уплотнительные кольца

На корпусе белым показано уплотнительное кольцо

Ремонтная гайка. Шайба и маленькая гайка закручиваются, чтобы деталь можно было закрепить в дрели и отшлифовать внутри

Внутри наждачкой сошлифовали острый край

Надеваем уплотнительное кольцо и закручиваем металлические детали

Шаг 3. Вставьте картридж на место и от руки пробуйте закручивать колпак. Вы должны почувствовать момент, когда он начнет сжимать кольцо. После этого должно остаться примерно четверть оборота для окончательного затягивания. Если это условие не соблюдается, то нужно подбирать уплотнитель немного толще или тоньше, но с таким же внутренним диаметром.

Шаг 4. Прочно до упора затяните колпак и проверьте герметичность. Сделать это просто – дуньте ртом воздух в выход рычага управления. Если воздух уходит, то вы отремонтировали картридж некачественно. Найдите причину и устраните ее.

Теперь можно собирать устройство, все будет работать нормально.

Картридж после ремонта

Есть еще случаи, когда при закрытом кране смесителя вода капает. Причина – некачественные трущиеся элементы картриджа или чрезмерный естественный износ между ними. Как правило, такие проблемы имеют дешевые изделия из пластика, керамические служат долго. Можно устранить и эту проблему, для этого следует немного увеличить усилие сжатия пластин. Подберите тонкую резиновую прокладку соответствующего диаметра и установите ее между верхней частью корпуса и подвижной пластиной. Это увеличит усилие прижатия и вода перестанет постоянно капать из душа. Картридж должен легко собраться, если не получается, то следует уменьшить толщину резиновой прокладки. За счет такого простого ремонта можно минимум удвоить срок пользования смесителем.

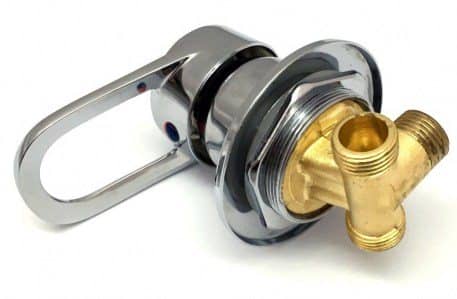

Смеситель однорежимный для душевой кабины

Смеситель 1-о режимный для душевой кабины в сборе, резьба 1/2 дюйма

Смеситель подходит для душевых кабин: Erlit, Aqua Joy, Aqualux, Aquanet, Arcus, Elegansa, Nautico, Niagara, Parly, River, Serena, Mirwell.

Замена смесителя душевой кабины

Произведем замену смесителя или ремонт, поменяем картриджи в душевой кабине в день вызова. Бесплатный выезд мастера сантехника в пределах МКАД.

Купите однорежимный смеситель для душевой кабины у нас, мы доставим и установим его с гарантией на выполненные работы!

Смеситель для душевой кабины на 1 положение предназначен для смешивания потоков холодной и горячей воды, а также для ее подачи через распылитель. При выборе модели учитывайте следующие особенности:

• Размер крепления ввода и вывода воды.
• Цена – однорычажный смеситель для душевой кабины обычно стоит дешевле многорежимных аналогов, при выборе это может являться одним из определяющих показателей.
• Дизайн и внешний вид, соответствие крана модели вашей душевой.

Оформить заказ в нашем магазине можно через корзину или другим удобным для вас способом, например, обратившись к консультанту в онлайн-чат.

Попробуйте прямо сейчас – просто напишите, для какой кабины вам нужен смеситель, и мы предложим вам лучший вариант!

Как снять картридж в смесителе

Этапы:

1. Снять ручки смесителя. Нижняя ручка отвечает за переключение воды, а верхняя за переключение режимов. Верхняя ручка разбирается путём откручивания крепёжных элементов, либо раскручиванием на середине конструкции, если ручка круглая без каких-либо заглушек. Нижняя ручка снимается сложнее. Выкручиваем крепёжный винт сняв заглушку. Если крепление сверху и оно прогнило, то конструкция спиливается.
2. Снимаем стаканы обеих ручек и меняем картридж.

Справка! Автомобильный ключ для снятия масляного фильтра поможет разобрать смеситель. Он стоит в несколько раз дешевле новой сантехнической конструкции и позволит сэкономить и не разбить смеситель при ремонте.

Тип подводки смесителя душевой кабины

Смеситель подключается жесткой или гибкой подводкой с учетом диаметра, температурного режима, давления в системе.

• Для подключения, необходимо использовать подводку с минимальным внутренним диаметром 15 мм. Производительность через такой диаметр будет около 18 литров в минуту, при давлении в системе 3 атм.
• Если для подсоединения к системе используется гибкая армированная подводка, необходим шланг для холодной и горячей воды. Можно использовать универсальный шланг. Отличается подводка по цвету: для холодной воды — с синей оплеткой для горячей воды — с красной оплеткой с синей и красной оплеткой — универсальная подводка
• Давление в системе водоснабжения для квартир колеблется от 2 до 4.5 атм, для частного дома до 6 атм.
• Диаметр подводки должен соответствовать диаметру смесителя, чаще всего это 1/2 и 3/4 дюйма.

Смесители с жёсткой подводкой

Комплект жесткой подводки.

Для монтажа с жестким подключением, необходимо знать межцентровое расстояние. Для того, что бы узнать этот параметр, нужно измерить расстояние по центру ручек. Межцентровое расстояние может быть 65-70мм, 90мм, 100мм, 120мм, 140-145 мм и 150-155 мм.  В качественных устройствах ручки управления соединяются между собой латунными или медными трубками, в дешевых вариантах трубка бывает из металла низкого качества и просто посажена на клей.

Межцентровое расстояние.

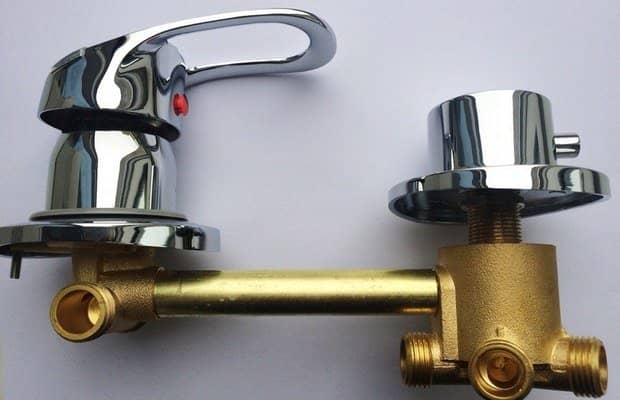

Универсальный смеситель для душевой кабины

Универсальность смесителя, заключается в возможности расположить на любом расстоянии друг от друга органы управления, при помощи гибкой подводки. Очень удобно использовать при нестандартной или самостоятельно изготовленной душевой кабине.

Органы управления соединены между собой гибкой подводкой.

Смеситель для душевой кабины на хомутах

Смеситель на хомутах монтируется аналогично встраиваемому смесителю, а к выходам переключателя режимов устанавливают гибкий шланг с креплением под хомут. Существуют переходники — штуцера с резьбы на крепление под хомут. Резьба на переходниках бывает внутренняя, наружная и разного диаметра. Диаметр штуцеров также может отличаться.

Переходник-штуцер

Смеситель под резьбу

Смеситель с подсоединением коммуникаций через резьбу, монтируется, как и все остальные смесители с резьбовым соединением при помощи жесткой или гибкой подводки.

Смеситель с резьбовым соединением

Подключение подводки резьбой и хомутом

Ремонт своими руками

Замена смесителя и устранение дефектов в 80 % случаев сводится к замене картриджа. На работу сантехники большое влияние оказывает уровень жесткости воды и качество инженерных коммуникаций. Чем жестче вода, тем быстрее образуется известковый налет. Ржавчина с внутренних стенок старых водопроводных труб и частицы известковых отложений выводит из строя сантехническое оборудование раньше отведенного срока.

Расскажем, как снять смеситель с душевой кабины своими руками. Порядок действий:

1. Находящимся на общем стояке вентилем перекрывается подача горячего и холодного водоснабжения.
2. Под рычагом снимается заглушка в виде пластмассовой кнопки.
3. Откручивается прижимной винт и снимается кран – рычаг.
4. Удаляются декорирующие накладки.
5. Снизу, под смесителем, движением к себе, вытягивается и снимается пластина.
6. Откручивается крепеж, удерживающий панель.

Подготовительный этап закончен. Проведите визуальный осмотр внутренней части.

1. Открутить гайку, находящуюся на задней панели душевой кабины. В результате смеситель и уплотнительная резиновая манжета легко снимаются.
2. Освобожденное пространство очистить, просушить и обработать силиконовым герметиком.
3. Картридж вставляется в специальные пазы и фиксируется на стенке душевой кабины крепежными элементами.
4. Проверяется правильность установки заменённой кран-буксы путем включения/выключения крана.

В закрытом стационарном боксе смеситель закрепляется на задней стенке душевой кабины. Поэтому демонтаж, замена, ремонт требуют свободного пространства между кабиной и стеной ванной комнаты. В открытых душевых кабинках допускается установка однорычажного смесителя любого типа.

Ассортимент продукции, предлагаемой производителями, делится на три группы.

Вентильные

В корпус вентильного устройства вмонтированы кран – букса и вентиль, отвечающие за регулировку, подачу и силу потока. Набирают популярность кран-буксы из керамики.

Рычажные смесители

Как видно из названия, работают по принципу рычага. Рычажные механизмы более сложное устройство:

• корпус с изливом;
• картридж (шаровой или керамический);
• ручка – регулятор, прикрепленная к рычагу картриджа;
• декоративная крышка,
• крепежная гайка.

Сенсорные смесители

Сенсорные – для душевой кабины с фотоэлементом, отвечающим за подачу команды на включение заданного режима.

Подробно о том, как снять смесители различного типа в душевой кабине, показано в видео инструкции.

Как понять, что из строя вышел именно картридж?

Если причиной некорректной работы крана в душевом боксе является кассета, это можно понять по следующим признакам:

• Порядок работы смесителя нарушен. Иными словами, он может просто не включаться или подача горячей (холодной) воды осуществляться не из того крана.
• Наблюдается пропускание (утечка). На стыках элементов устройства начинает выступать вода. Если ничего не предпринимать, наружная оболочка сантехнического оборудования придет в негодность.
• Вода не подается либо перекрывается. Это происходит независимо от того, в каком положении находится управляющая рукоятка. Рычаг при этом чаще всего свободно болтается.

Подобное происходит не только тогда, когда смеситель отслужил свой гарантийный срок, но и по причине неправильного монтажа или некачественного состава воды, провоцирующего образование известкового налета. Кроме того, если изначально картридж был некачественным, его скорая поломка неизбежна.

Выбираем кассету и монтируем ее самостоятельно

Специалисты советуют им всегда использовать эти модели картриджей, которые изначально были установлены в батареях в стойле. Однако, если вы не можете найти такое устройство, не паникуйте. Есть возможность установить картридж другого производителя. Самое главное, что расстояние между его стеблями полностью совпало с размерами батареи в душе. У вас не будет проблемс выбором картриджа. Вышеуказанное расстояние характеризуется стандартными значениями — 150, 125, 100 или 145 мм. Достаточно измерить расстояние между разъемом аккумулятора и рычагом, с помощью которого мы выбираем режим работы устройства. А потом купите кассету нужных размеров.

В большинстве случаев отводы с двумя отводами комплектуются керамическими и латунными вставками с резиновыми или паронитовыми прокладками. С другой стороны, в однорычажных конструкциях чаще всего размещаются шаровые патроны. Купив новую кассету и запастись простыми инструментами — шестигранным ключом, плоскогубцами, набором отверток, можно сразу приступить к замене поврежденных изделий. Для начала потребуется перекрыть вентили на трубах, подающих воду в душевую кабину.

1. Затем нужно разобрать аккумулятор. Не нужно беспокоиться об этом процессе. Как самому разобрать смеситель для душа? Это элементарно! Алгоритм работы следующий:
2. Вытяните заглушку из передней части рычажного устройства. Под ним находится винт, который нужно открутить.
3. Снимаем рычаг. В некоторых случаях эта процедура связана с определенными трудностями из-за того, что на конструкции имеется сплошная накипь. Проблема решается просто — в кран нужно налить горячую воду (можно и кипяток). Это расширит ручку, после чего вы без труда сможете снять рычаг.
4. Откручиваем гайку (хомут) — фиксирует вставку, снимаем вставку.
5. Очистите мешалку изнутри, проверьте состояние уплотнительных колец. Если у последних есть недостатки, стоит сразу их заменить, чтобы не разбирать кран снова через какое-то время.
6. Установите новую деталь.

Закрепите новый патрон гайкой, снова наденьте переднюю часть клапана, затяните винт.

Все работы по сборке новой кассеты завершены. Проверить смеситель на работоспособность (проверить его работу в разных режимах) и визуально на герметичность. И тогда смело используйте душевую кабину. Если замена картриджа не решила проблему и аккумулятор не работает должным образом, вам необходимо заменить аккумулятор полностью. В этом случае его нужно открутить (крепление прибора находится на задней стенке душевой кабины) и установить новое изделие. Очевидно, что такая операция потребует более серьезных финансовых затрат. Миксер стоит дороже кассеты.

Какую модель выбрать

Установка смесителя в душевой кабине может существенно улучшить качество жизни пользователя, потому что в XXI веке промышленность выпускает устройства для смешивания в огромном ассортименте, условно их можно разделить на три группы:

1. Обычные. Они имеют схожее строение с аналогичными приборами для ванной. Поступая из горячего и холодного трубопроводов, вода в них просто смешивается. Процесс этот регулируется вручную при помощи рычажного или вентильного механизма. В этом случае установка смесителя в душе недорога, да и стоимость самого устройства вполне демократична.
   Если Вы остановили свой выбор на простом варианте, то мы советуем приобрести модель, изготовленную из латуни, так как этот материал обладает не только внешней привлекательностью, но и долговечностью.
   По виду дизайна сантехнические душевые устройства бывают самыми разными. В принципе, можно легко подобрать модель как для помещения в стиле ретро, так и ванной, выполненной в современных мотивах.
2. С терморегулятором. Рекомендуется к применению в домах, где постоянно меняется напор воды, что делает ручную регуляцию температуры проблематичной. Данную модель также рекомендуют установить в семьях с малолетними детьми, пожилыми людьми, чтобы не допустить ошпаривания человека струей горячей воды. Установив температуру один раз, можно смело пользоваться устройством — система клапанов обеспечит бесперебойную регулировку водяного давления в трубах.
3. С электрическим нагревателем. Установка смесителя для душа такого типа часто применяется в зданиях без круглосуточного горячего водоснабжения. Расход энергии бывает относительно небольшим, а удобство налицо. Ведь с этим устройством можно принимать душ даже ночью или рано утром, когда обычно происходит ремонт горячего водоснабжения.
4. С компьютерным управлением. «Мозги» устройства, как правило, встраиваются в стену, оставляя видимым только дисплей, панель управления и непосредственно душевое устройство. Установка встроенного смесителя для душа любой модели также проводится нашими специалистами. Мы рекомендуем приобретать модели Kopfgescheit, Am.Pm и других известных производителей.
   Качественный аппарат будет служить долго, радуя хозяев своим неповторимым дизайном и высоким уровнем комфорта — ведь при помощи него можно не только регулировать температуру и мощность струи, но и даже слушать музыку и включать принудительную вентиляцию.

Особенности

Смеситель для душевой кабины представляет собой приспособление, которое по конструкции является наиболее разнообразным из всех видов. От приспособления для ванны он отличается отсутствием излива, а также наличием переключателя ванна-душ, благодаря чему достигается максимальная компактность. В таких моделях потоки воды направляются непосредственно в смеситель, где они смешиваются для приобретения требуемой температуры. Смеситель для душа может монтироваться одним из двух способов – внешним или скрытым. Второй вариант предполагает, что он будет утоплен в стену или спрятан в специальный короб. Снаружи будут размещены только вентиль и душевая лейка.
