Замена кран-буксы в ванном смесителе

Правила монтажа и эксплуатации крана

Процедура замены и починки крана буксы не вызывает сложностей, а потому эти работы можно выполнить самостоятельно, не обращаясь к мастерам.

Необходимые инструменты и материалы

• Разводной (шведский) ключ.
• Трубный (газовый) ключ.
• Отвёртки (крестовая и плоская).
• Пассатижи.
• Нож.
• Плотная резина.
• Ветошь.

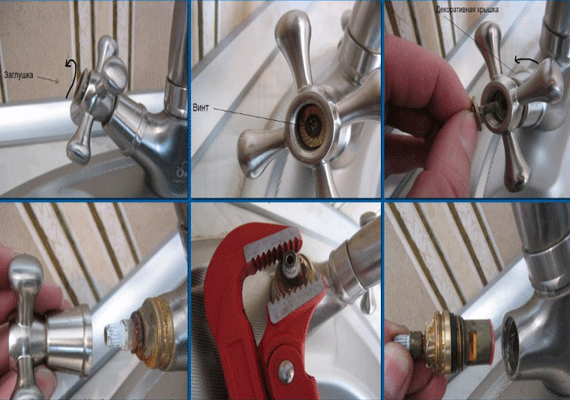

Ход работ

1. Перекрытие трубы, по которой подаётся вода.
2. Съём декоративного колпачка, установленного в центре вентиля.
3. Выкручивание отвёрткой крепёжного винта.
4. Демонтаж вентиля посредством совершения несильных раскачивающих движений.
5. Откручивание декоративной шайбы с помощью пассатижей. Подкладывание кусочка ткани или резины позволяет не поцарапать накладку.
6. Выкручивание буксы из посадочного гнезда ключом за верхнюю часть со специальными надсечками. Вывинчивание выполняется против часовой стрелки.
7. Очистка смесителя изнутри.
8. Смазывание резьбовых соединений специальным масляным составом (при необходимости герметиком).
9. Ввинчивание новой буксы выполняется в обратном порядке согласно пунктам 6-1.
10. По завершению монтажа ток воды восстанавливается, а кран проверяется на предмет протечек.

Для смены направления движения буксы при открывании в ней выкручивается стопорный винт, который затем вкручивается с обратной стороны.

>Видео по монтажу

Как краткое руководство по самостоятельной замене крана буксы рекомендуем посмотреть видео-инструкцию:

Подготовительные работы

Визуальный осмотр крана поможет определиться с характером неисправности и подходящим методом ее устранения. Утечка воды из гусака при закрытых вентилях свидетельствует об износе кран — буксы. Просачивание на резьбовых соединениях устраняется заменой резиновых прокладок или уплотнительной лентой. Трещины корпуса и подающих шлангов требуют реставрационных действий либо замены. Увеличить поток воды на кухне поможет промывка аэратора.

Начинать ремонт неисправного крана своими руками нужно с перекрытия подачи воды в устройство. Аварийные вентили следует искать на кухне либо на входе трубопровода в квартиру. Запорное оборудование, которое не эксплуатировалось длительный срок, может не поддаваться проворачиванию. Для его разработки нужно использовать смазочные материалы.

Применение ударных инструментов для разблокировки запорного оборудования недопустимо. Подобные действия приводят к расколу металлических элементов и срыву резьбовых соединений.

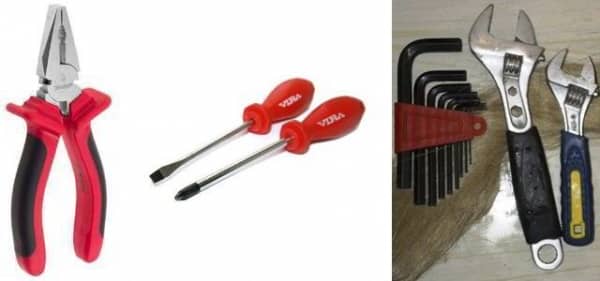

Ремонт кухонного смесителя требует наличия примитивного набора слесарных инструментов, таких как:

• Трубные, разводные и рожковые ключи
• Плоская и крестообразная отвертка
• Шестигранник (для разборки рычажного крана)
• Плоскогубцы

Осуществить ремонт крана на кухне своими руками без расходных материалов невозможно. Заранее следует приготовить резину или толстую кожу, ленту, ветошь и т.д.

Ремонт

Сняв коробку с крана, сначала очищают ее и посадочное отверстие в смесителе от грязи и минеральных отложений. Для удаления известковых образований используются специальные составы.

Альтернативные методы обработки:

• лимонная кислота – развести в небольшом количестве воды;
• уксус;
• механический: напильник или другой острый инструмент.

Замена всего корпуса крана часто не требуется; можно обойтись без ремонта. Это касается обоих видов, керамический вариант, вопреки распространенному мнению, достаточно прост в уходе.

Кран-букса с резиновой прокладкой

В большинстве случаев ремонт такой головки заключается в замене прокладки, это делается в таких случаях:

• деталь в результате естественного износа частично разрушилась и теряет воду (обычно сначала замачиваются края);
• из-за образовавшихся в нем щелей прокладка гудит.

Обшивку можно вырезать самостоятельно. Исходным материалом является мягкая резина, не склонная к быстрому затвердеванию.

Жесткая закаленная прокладка должна сильно прижиматься к седлу, а это приводит к быстрому износу винтовой пары. Очень пригодна резина камер колес тракторов и грузовиков толщиной 3-4 мм. Он остается гладким в течение длительного времени.

Самодельная прокладка, при правильном выборе материала, может быть лучше заводских аналогов. Некоторые недобросовестные производители изготавливают прокладки из некачественной резины или нефтеполимера, которые быстро теряют свою пластичность.

Желательно приобрести силиконовые прокладки: этот материал не дубеет и служит дольше. Некоторые производители заключают изделие в латунный кожух, что также продлевает срок его службы.

Силиконовые прокладки для сантехники

Прокладка не всегда фиксируется винтом. Во многих моделях он просто ставится на полку, так как еще прижимается потоком воды.

Если сальниковый узел негерметичен (выходит вода из-под маховика), отверните стопорную гайку, снимите сальник и заполните изношенную набивку сальника: промасленную вату.

Утечки могут возникать из-за образования щелей или отверстий в седле. Причины — брак литья или попадание под плату в момент закрытия песчинки или окалины. Такие дефекты удаляются притирочными или абразивными брусками. Притир используется вместе с притирочным порошком.

Инструмент можно использовать одним из следующих способов:

• рукой;
• с дрелью;
• на специальном притирочном станке.

Перед установкой отремонтированного корпуса смесителя на место обмотайте резьбу марлей или изолентой ФУМ (на «горячий» кран плохо работает).

Устаревшие втулки с уплотнениями и керамические втулки взаимозаменяемы.

Для установки более современной полуоборотной головки необходимо уточнить:

• диаметр резьбы на смесителе (старой кран-буксе), самые распространенные: ¾, 3/8, ½;
• форма головки стержня для маховика (у отечественных изделий – четырехгранные, у импортных – круглые с канавками в количестве 20 или 18 шт.).

Длина разных клапанных головок почти одинакова, так что этот параметр особого значения не имеет. Необходимое рулевое колесо можно приобрести отдельно.

Керамическая кран-букса

Залогом отсутствия протечек в полуоборотном клапане является плотное прилегание тарелок друг к другу, это обеспечивается двумя прокладками:

1. один расположен под неподвижной пластиной;
2. другой подвижен на стержне: он поддерживает кольцо с усиками, удерживающими пластинку.

Чаще всего изнашивается уплотнение штока. Новую замену найти в продаже крайне сложно, поэтому умельцы компенсируют износ втулкой из медной проволоки (наматывается на шток).

Если кабеля нет, можно сделать пластиковую втулку путем разрезания. Иногда прокладка опускается под нижнюю неподвижную пластину. Изменено — ремкомплекты в продаже.

Также в случае износа можно заменить резиновые кольца, уплотняющие отверстие штока (играют роль комплекта сальников). Керамические пластины редко повреждаются. Если это происходит, части меняются; они также продаются в составе ремонтных комплектов.

При обратной сборке резьбу керамической кран-буксы герметизировать не нужно; в конструкции имеется резиновое уплотнительное кольцо.

Кран-буксы керамического типа

Конструктивно они очень просты. В изготовлении таких устройств используют два вида материалов – это латунь и керамика. Керамические в них только диски или вставки, с помощью которых и производится регулировка подачи или отключения воды. К недостаткам устройств такого типа можно отнести более высокую стоимость по сравнению с кран-буксами с червячным механизмом. Кроме того, они более чувствительны к качеству проходящей через них воды. Соответственно, при наличии в ней примесей песка и других посторонних частиц возможны поломки устройства. Чтобы защитить устройство от возможных поломок, лучше подумать о дополнительной установке качественного фильтра для очистки воды, поступающей в квартиру.

Керамические кран-буксы

Но несмотря на некоторое количество недостатков, свойственных данному типу устройств, не стоит забывать и о несомненных достоинствах керамических кран-букс. Среди таких плюсов можно выделить:

• бесшумность работы устройства;
• длительность срока эксплуатации;
• отсутствие прилагаемых усилий для открывания подачи воды и ее отключения.

Виды ремонта по месту локации протечки

1. Протечка под раковиной. Если капает под кухонной мойкой, значит, поврежден шланг, подводящий к сантехнике, или причиной стала изношенная прокладка в том, месте, где шланг подключают к чаше раковины. Ремонт данной протечки потребует замены шланга либо уплотнительной прокладки на выходе из раковины.
2. Протекает в месте, где соединяется излив. Место соединения корпуса с изливом дает протечку в случае его изношенности либо устаревшей прокладки. Надо поставить новые прокладки на замененный уплотнитель.
3. Подтекает гусак. Гусак дает протечку, если поврежден корпус. Это может случится, потому что фильтр на выходе засорился, напор воды, проходящий с трудом, давит на стенки смесителя и появляются трещины. Однорычажные модели, имеющие встроенный корпус с монолитным отливом, требуют полной замены устройства кроме картриджа. Если у смесителя два вентиля, то гусак заменяют на новый.
4. Другие места протекания. Часто кран начинает капать, а явных причин для этого нет. Возможно, образование известкового налета на элементах устройства ведет к появлению неисправности.

Необходимо почистить смеситель бытовыми растворами, предназначенными для устранения ржавчины и извести.

Назначение и устройство керамической кран буксы

Кран букса представляет собой запорный механизм, расположенный внутри корпуса крана. В закрытом состоянии он перекрывает проход воды. Достаточно отвернуть вентиль, происходит смещение керамических колец с прорезями относительно друг друга. Отверстия на них становятся напротив, и вода свободно течет в носик крана.

В классических червячных буксах перекрытие воды происходит за счет прижатия резинового уплотнителя к отверстию. В результате кольцо-прокладка быстро перетирается и выходит из строя. Цена на запорный узел меньше, но менять его или прокладку приходится чаще.

Прочность керамики значительно выше. Высокая точность и чистота обработки металлокерамических деталей позволяют им тесно притираться и соединяться на молекулярном уровне. В результате без каких-либо прокладок керамика надежно перекрывает путь воде и служит долго.

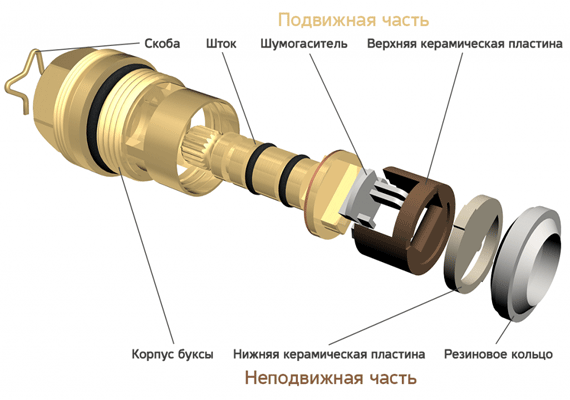

Букса в одновентильном кране состоит из латунных и керамических деталей:

• корпус;
• поворотный шток;
• фиксирующая шайба;
• уплотнительное кольцо;
• пружинная шайба;
• керамические кольца.

Снаружи на корпусе имеется резьба для вкручивания запорного узла в кран. Над ним выступает уплотнительное кольцо, чтобы вода не просачивалась между буксой и корпусом крана. Шток заканчивается вверху хвостовиком квадратной или зубчатой формы. Это посадочное место под барашек вентиля

При замене буксы следует обращать внимание на форму хвостовика, посадочную резьбу, размер самого корпуса

Преимущества керамической буксы:

• работает совершенно бесшумно;
• для полной подачи воды достаточно отворачивать маховик на четверть оборота;
• срок эксплуатации в несколько раз больше.

К недостаткам относятся:

• быстро забивается, если вода содержит много примесей;
• высокая цена.

Стоимость керамической буксы в процессе эксплуатации оправдывает себя. Она не имеет в своем механизме быстро изнашиваемых деталей, которые становятся причиной протечек крана и требуют частого ремонта или замены всего узла.

Ремонт керамической кран буксы

Можно ли починить керамическую кран буксу? Ответ — да, хотя многие мастера склоняются к тому, что намного проще ее поменять. Но мы не ищем легких путей и рассмотрим пошагово как ее отремонтировать.

Ремонт вентиля

В большинстве случаев причиной протечки становится износ уплотнительной прокладки. Со временем она теряет свои рабочие свойства и эластичность и ее необходимо заменить.

• Для начала нужно снять вентиль крана. Чтобы открутить стопорный винт потребуется удалить пластиковую декоративную заглушку. Сделать это можно ножом, аккуратно ее подцепив. Для снятия маховика потребуется приложить некоторые усилия.
• Снимаем декоративный колпачок — «фартук». Для этого воспользуемся разводным ключом, предварительно подложив под него кусочек ткани, чтобы не повредить никелированное покрытие. Зачастую на резьбовом соединение образуется окисел, препятствующий нормальной работе. Для облегчения работы можно нагреть колпачок строительным феном или залить резьбу уксусной кислотой.

Не получается открутить кран буксу — читайте как это сделать здесь.

• После получения доступа к буксе ее нужно выкрутить. Выкручивается она против часовой стрелки.
• После извлечения кран буксы ее необходимо тщательно очистить от шлака и промыть. Только после этого можно приступать к ремонту.

Если из под вентиля сочилась вода, то причина в нарушении резинового уплотнителя — прокладки между корпусом и седлом кран буксы.
Заменить ее не составит труда, так не придется разбирать кран буксу. Приобрести ремонтный набор можно в любом строительном магазине — например у нас в Леруа его стоимость составляет 50 рублей.

ВАЖНО ЗНАТЬ!

Перед заменой прокладки внимательно осмотрите место посадки на кране не предмет образования трещин и сколов. Если таковые имеются, то придется менять кран целиком.

ВАЖНО ЗНАТЬ!

Если нет возможности купить ремонтный набор или самостоятельно вырезать прокладку, то можно воспользоваться силиконовым герметиком. Нанесите тонкий слой герметика на старую прокладку и установите кран буксу. Этот нехитрый прием временно остановит течь, но не подойдет для длительного срока эксплуатации.

Замена прижимной шайбы

Для компенсации зазоров между керамическими шайбами используется прокладка, выполненная из фторопласта или капролона. В связи с тем, что на нее приходится значительная часть нагрузки со временем она утоньшается и изнашивается, что незамедлительно приводит к просачиванию воды.

• В данном случае без разбора не обойтись. Сначала удаляем стопорное полукольцо и вынимаем шток.
• Снимаем керамические вставки и прижимную шайбу.
• Производим замену и собираем в обратной последовательности, предварительно смазав поверхность тонким слоем консистентной смазки.

ВАЖНО ЗНАТЬ!

При обратной сборке важно правильно установить керамические вставки притертой стороной друг к другу и не перевернуть их

Чистим кран буксу

Водопроводная вода содержит примеси и инородные тела, которые проходят через кран буксу и оседают на вставках. Чтобы их удалить также потребуется произвести разборку. Затем все детали тщательно моются. Также стоит внимательно осмотреть пластины на предмет повреждений. Если они значительные, то стоит их заменить.

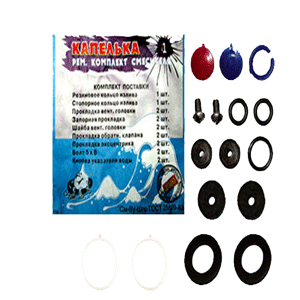

Если нет возможности приобрести рем.комплект, то можно самостоятельно отшлифовать пластины. Для этого понадобиться мелкоабразивный порошок, которым шлифуют клапана. Данный порошок нужно смешать с машинным маслом и нанести на кусочек стекла. Затем круговыми движениями отшлифовать керамические вставки и произвести сборку кран буксы. Также необходимо нанести тонкий слой водостойкой смазки.

Повреждение металлических элементов

Если при разборе вскрылись такие недостатки, как:

1. Сколы или трещина на керамических вставках
2. Нарушение целостности корпуса кран буксы
3. Повреждение резьбовых соединений

Все данные недостатки не подлежат ремонту и придется менять кран буксу в сборе.

Преимущества керамики

В отличие от привычной кран-буксы с прокладкой из резины в керамической запорным элементом служит пара пластинок из керамики. Материал очень твердый, поэтому на нем не образуется царапин. Пластины плотно прилегают друг к другу, могут поворачиваться и имеют отверстия. За счет схождения и расхождения отверстий при повороте пластин относительно друг друга, открывается, закрывается и регулируется водный поток.

На «червячной» кран-буксе с резиновыми прокладками необходимо сделать несколько оборотов, прежде, чем она полностью перекроет поток воды. С керамикой дело обстоит несколько проще – полоборота и вода закрыта!

Из-за того, что краны с прокладками приходится закручивать с усилием, резина быстро изнашивается и начинает пропускать воду. Поэтому резиновые прокладки приходится менять довольно часто.

Принцип работы стандартной керамической кран-буксы заключается в следующем. Одна из двух пластин фиксируется в самом корпусе механизма, в то время как другая выемками зацепляется за шток, к которому прикреплен маховик (барашек) смесителя.

При повороте маховика верхняя пластина смещается, открывая проход потоку воды. Такая конструкция может служить очень долго, но стоит немного дороже прежней модели. Достаточно плохо подобный механизм относится к грязной и жесткой воде, поэтому рекомендуется перед краном установить хотя бы простейший фильтр.

Краны с керамическими пластинами открываются легко, просто и, самое главное, совершенно бесшумно. Достаточно повернуть маховик смесителя на 90 градусов, чтобы обеспечить полный напор воды.

Для того чтобы лучше увидеть все достоинства данной модели, давайте посмотрим из каких частей она состоит и для чего они предназначены.

Итак, керамическая кран-букса состоит из:

1. Корпуса;

2. Штока;
3. Фиксатора штока;
4. Поворотника;
5. Двух керамических пластин;
6. Прокладки.

Корпус, как правило, делается из различных сплавов цветных металлов. На нем имеется герметизирующая прокладка, благодаря чему нет необходимости для дополнительной изоляции (лен, лента ФУМ и так далее).

По сторонам имеются щели для поступления воды

Приобретая такую кран-буксу в магазине, необходимо обратить внимание на длину ее корпуса. Она может отличаться от длины корпуса буксы, стоявшей в вашем смесителе

Шток удерживается на корпусе при помощи фиксатора. Он обычно изготавливается из стали и выдергивается с помощью обычной плоской отвертки. Поворотник – это та часть, которая отвечает за движения рукоятки. Она достаточно хрупкая и легко ломается при применении лишних усилий.

Верхняя керамическая пластина соединяется с поворотником. Раньше эта пластинка поворачивалась на определенное расстояние. В новых моделях производители убрали это ограничение.

Вторая пластинка должна идеально совпадать с верхней, иначе вода будет плохо поступать. Для этого на нижней пластине имеются дополнительные выступы, за счет которых она надежно фиксируется в корпусе. Для наилучшей работы пластинки необходимо обработать силиконовой смазкой перед сборкой.

Прокладка отвечает за герметичность конструкции. Ее задача сделать так, чтобы вода текла только в одном направлении – между пластинами. В работе и трении не участвует, поэтому живет достаточно долго. Срок службы зависит в основном от качества воды, которая бежит из крана.

Когда мы своей рукой поворачиваем барашек смесителя, шток с поворотником смещают верхнюю керамическую пластину относительно нижней, открывая проход потоку воды. Поворачиваем обратно, пластина встает на свое место, отверстие закрывается, и поступление воды в смесительную камеру прекращается.

Ремонт и замена кран-буксы

Этот элемента является основным запорным механизмом смесителя. Отвечающий за работоспособность крана внутренний сердечник нуждается в замене при проявлении любого из двух «симптомов»:

• при возникновении постоянных протечек в закрытом состоянии;
• при появлении нехарактерных звуков в виде скрежета при проворачивании смесителя.

Последовательность действий при замене кран-буксы зависит от того, какого типа устройства: с червячным механизмом или дискового исполнения.

Устройства с червячным механизмом

Червячные кран-буксы оснащаются выдвигаемым штоком с резиновой манжетой. За счет 2-4 оборотов штока полностью перекрывается подачу воды. Механизмы этого типа славятся низкой ценой и простой использования. Но они имеют недолгий срок службы.

Ограниченный срок службы обусловлен потерей плавности хода, которая возникает в связи с большим количеством закрывающее/открывающих вентильных оборотов

Устройства с червячным механизмом в обязательном порядке следует менять при обнаружении трещин и сколов на седле.

Замену кран-буксы выполняют в несколько этапов:

1. С маховика снимают верхний колпачок. Чтобы извлечь крановый вентиль, выкручивают расположенный под маховиковым колпачком болт. Если этот процесс вызывает затруднение, задействуют пассатижи.
2. Приложив небольшие усилия, откручивают вентиль. Резьбу и внутреннюю поверхность маховика прочищают от скопившегося в полости эксплуатационного мусора.
3. С помощью раздвижных клещей отвинчивают «затвердевшую» крановую фурнитуру, открывая доступ к установленной в смеситель сердцевине.
4. Аккуратно извлекают буксу. Чтобы обеспечить плотное вхождение новой сердцевины, предупредив тем самым протекание жидкости, перед заглублением кран-буксы прочищают смесительную резьбу. С помощью кардощетки прочищают также маховиковое основание и носик гусака.
5. Убедившись в совместимости новой буксы с резьбовым соединением, ввинчивают новый элемент на место извлеченного.
6. Выполняют сборку крана в обратном порядке.

Чтобы предупредить повреждение глянцевой поверхности перед фиксацией инструмента рекомендуется соорудить прослойку, подложив под него плотный отрез ткани.

При ввинчивании новой буксы-буксы для уплотнения резьбы необходимо в несколько слоев выполнить намотку с использованием ФУМ-ленты

При монтаже недорогой модели смесителя желательно еще на этапе установки проверить наличие достаточного количества смазки. При необходимости сальники стоит промазать силиконовой или любой-другой водостойкой смазкой.

Кран-буксы дискового типа

Основным рабочим узлом кран-букс, выполненных из керамики, являются две плотно прижатые пластины с симметричными отверстиями. При смещении в момент поворота ручки они перекрывают поток воды.

Кран-буксы, выполненные из керамики, чаще всего приходят в негодность из-за взаимодействия с водой, в составе которой присутствуют разного рода примеси

Керамические кран-буксы славятся долгим сроком эксплуатации, но меньшей устойчивостью к загрязненной воде. Основной причиной их выведения из строя является попадание посторонних предметов в межпластинное пространство.

При нарушении целостности керамических вставок, отвечающих за управление потоков воды, отремонтировать их не получится. В этом случае устранить дефект можно лишь путем полной замены старой сердцевины на новую.

Технология разборки дисковой конструкции мало чем отличается от той, что применяется для червячных механизмов. Она включает пять основных этапов:

• С помощью отвертки приподнимают верхнюю пластиковую крышку вентиля.
• Откручивают закрепительный винт.
• Снимают маховик.
• Извлекают из седла верхнюю часть буксы.
• Разделив верхнюю и нижнюю части, получают доступ к керамическим дискам.

При установке новой сердцевины, выполненной из керамики, важно контролировать степень натяжения. Обеспечить плотное наворачивание и прижимание кран-буксы в смеситель проще всего путем установки контргайки

В дальнейшем, чтобы предупредить поломку сердцевины дискового исполнения, специалисты рекомендуют устанавливать на квартирном входе фильтры грубой очистки. Они будут защищать керамические элементы от пагубного воздействия водяных примесей.

Видео-совет: как отремонтировать дисковую кран-буксу:

Как не ошибиться при выборе кран-букса?

Во-первых, учитывать размер детали, т.к. они бывают разные (1/2 и 3/8 дюйма).

Во-вторых, не пренебрегать соответствием смесителя и кран-буксы. В зависимости от производителя, вентили бывают “под квадрат” и “под шлиц”. Первый подходит только для наших смесителей, а второй — для смесителей зарубежных производителей, так что они не могут заменить друг друга.

Сами вентили делают из пластика или металла. Покупая кран-буксу, нужно опираться на размеры — длину крана и штока. Чтобы не купить не то, стоит взять с собой старый кран-буксу и маховик. Детали бывают разного размера, а болт может иметь другой шаг резьбы, поэтому проверить совместимость нужно прямо в магазине.

Наконец, узнайте или вспомните, есть ли у вас водоочистной фильтр. Без него устанавливать керамику нежелательно.

Если вы, напротив, уже точно знаете, какую кран-буксу планируете установить и выбираете смеситель, покрутите маховик и посчитайте обороты: в керамическом вентиле вы не досчитаете и до единицы.
