Как врезаться в пластиковую водопроводную трубу?

Врезка в канализационный стояк

Перед началом работ нужно проанализировать следующие нюансы:

1. Материал, из которого выполнен стояк.

Это металл или пластик.

2. Расположение квартиры относительно канализационного стояка (этаж).

Если это самый верхний этаж, то никаких вопросов и дополнительных мероприятий. Если сверху еще кто-то живет, то нужно попросить соседей не пользоваться сантехническими приборами некоторое время. Впрочем, можно вызвать сантехника и сказать ему, чтобы отключил холодную и горячую воду.

3. Доступность участка, где будет производиться врезка.

Сколько работ нужно выполнить, чтобы добраться до места врезки в канализацию. Идеальный вариант, когда достаточно снять унитаз или вскрыть участок закрывающей сток стены.

Необходимые инструменты и материалы:

• болгарка с отрезным диском или ножовка (для пластиковых труб);
• зубило и молоток для выбивания участка трубы;
• напильник для обработки места разреза, удаления заусениц;
• пластиковый тройник с уплотнительными кольцами;
• компенсационный патрубок (кусок трубы, диаметр одного ее конца совпадает с канализационным стояком, диаметр другого – больше; его будем насаживать на трубу);
• заглушка;
• силиконовый герметик для обработки всех элементов врезки.

Особенности проведения врезки

Материал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.

Главные правила врезки:

1. Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
2. Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.

То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.

В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.

Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.

Сначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.

Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.

Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.

Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:

• электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
• засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
• седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
• обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.

Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.

Как подключаться к магистральному трубопроводу

Спустить воду из такого трубопровода невозможно, поэтому нужно осуществить следующие действия:

1. Для начала нужно будет выкопать почву до места, где будет делаться врезка.
2. Сделать врезку.
3. Сделать все работы по монтированию контура до элементов сантехники.

Работы по выкапыванию потребуют вырыть котлован 150×150 см. Дно выкопанного котлована необходимо сделать примерно на 50 сантиметров ниже трубы. Нужно применять для этого лопаты, экскаватор может выкопать только на глубину около 30 -50 см от трубы. Если точка врезки находится в колодце, работы будут проходить намного проще.

При применении хомута-седелки или разборного, необходимо сделать прокол арматуры. Данный метод наиболее привычен для сантехников, не имеющих опыта, когда технология похожа на тройник на водопроводную трубу. Запорный вентиль, который выполняет роль заглушки, прикручивается на боковой отвод, после того, как в магистрали сделано отверстие.

Если трубопровод пластиковый, можно применить хомут седелка-обойма или седловой.

В случае работ с полимерными материалами лучше всего подойдет разборный электросварный хомут. При его установке две его части нужно вмонтировать точно на месте врезки, после этого припаять к трубе

Выполненное соединение будет очень герметичным и, что немаловажно, прочным

При завершении врезки от вентиля хомута боковая труба отводится до счетчика, находящегося в помещении.

Это интересно: Основные этапы и рекомендации по установке вентиляционных труб на крыше — описываем по порядку

Врезка в пластиковую трубу без сварки — несколько вариантов решений

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме.

Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки.

К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

• Разрезается труба.
• Вваривается или вставляется тройник.
• Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи.

Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных.

Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

• Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
• Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
• Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать»

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

Галерея изображений

Фото из

В трубопровод выполнена врезка

Врезка трубы небольшого диаметра

Оборудование для проведения врезки

Выполнение врезки осуществляет мастер

Подключение к водоснабжению

Узел подключения к водопроводу в колодце

Подключение к поверхностной водопроводной линии

Врезка летнего водопровода

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

• место подключения;
• диаметр магистрального трубопровода;
• данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

• если трубопровод магистральной сети имеет большой диаметр;
• если землевладение не подключено к центральной канализационной системе;
• если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Это интересно: Обзор стеклопластиковых труб: излагаем развернуто

Соединение с помощью хомута

Более популярным методом является врезка под давлением в водопровод с непрерывным течением воды. Для этого используются специальные седловые хомуты. Причем только специалистам известно, как их правильно устанавливать на трубы разных диаметров

Если действовать неграмотно и неосторожно, велика вероятность вывести из строя всю систему

Создание отвода с помощью седелка – идеальное решение для стальной или пластиковой конструкции. Если работу выполняют специалисты, врезка в трубу водопровода под давлением занимает минимум времени

При этом важно знать, что для пластика и стали используются разные хомуты. Но, в любом случае, диаметр присоединяемой трубы должен быть меньше, чем основной

Также имеет значение правильное определение диаметра седелка, толщина резиновой прокладки и т.д. Наши специалисты способны учесть все перечисленные моменты

Кроме того, они примут во внимание другие нюансы процесса. Поэтому, сотрудничая с нами, вы можете быть уверены в получении положительного результата

Какие последствия несанкционированного подключения

Самовольная незаконная врезка в водопровод является поводом для привлечения лица к административному наказанию. Ответственность может быть и уголовной, если правонарушение будет расценено как хищение (ст. 165 УК РФ).

К водопроводу

Незаконное подсоединение подлежит приведению в первоначальное состояние. Штраф за самовольное подключение воды предусматривается постановлением Правительства РФ №776 от 04.09.2013, содержащим «Правила организации коммерческого учета воды, сточных вод», а также ст. 7.20 КоАП РФ. Может составить:

• гражданам 1000–1500 р.;
• должностным лицам до 3 тыс. р.;
• юридическим – до 30 тыс. р.

Сумма погашения за использованный ресурс определяется пропускной способностью трубы в течение 24 часов со скоростью 1,2 м/с. Например, при диаметре в 15 мм за 30 суток возмещение составит примерно 8626,89 р. (S = P*D*V, где P – сечение трубы, м3; D – дней в прошедшем полугодии; V – стоимость м3).

Причем от нарушителя потребуют оплату за демонтаж установленного оборудования для незаконного отбора воды и за последующую процедуру подключения. Поставщик, понесший материальный ущерб, имеет право заявить о своих претензиях в рамках уголовного дела, и тогда штраф за врезку в водопровод может быть начислен за 3 года.

К канализации

Еще одна проблема для ВКХ. Водоотведение согласно «Правил пользования коммунальными системами» – это организация доставки сливных отходов от абонента к месту очистки. Незаконная врезка в канализацию – еще один вид нарушения регламента эксплуатации магистральных трубопроводов. Правовая база регулирования проблем самовольных монтажей, наказаний и сумм возмещения та же. Однако в ситуации с канализацией нарушители обязаны:

• основываясь на п. 34 «Правил предоставления коммунальных услуг…» от 23.05.2006, а также постановлении Правительства РФ №307 оплатить несогласованную эксплуатацию системы за 6 месяцев, начиная отсчет с момента обнаружения либо последней проверки (но до 3 лет);
• провести демонтаж несанкционированной части системы отведения.

Штраф за незаконную врезку в канализацию «выливается» не только в значительные финансовые, но и репутационные потери для хозяина. Выявленные при проверочных рейдах нарушения фиксируются в заключении выездной комиссии.

Что представляет собой седелка для врезки в водопровод?

Седелка — это специальная деталь, которая очень легко позволяет врезаться в водопровод под давлением, после чего создать от него отдельную магистраль в дом или для подключения какого-то оборудования. Состоит седелка для водопровода из нескольких элементов, один из которых имеет штуцер с резьбой, фланцем или просто отвод под сварку.

Надев седелку на трубу и надежно обтянув её болтами, тем самым обеспечивается герметичность хомута. После этого в водопроводной трубе при помощи сверла или коронки высверливается отверстие, а после того, как пошла вода с трубы, сразу же перекрывается кран, к которому впоследствии производится подключение отдельной магистрали.

На самом деле все выглядит очень просто. И если ранее нужно было приварить к трубе штуцер и перекрывать воду для того, чтобы подключиться к действующей магистрали, то на сегодняшний день ничего этого делать не нужно, все можно сделать даже под давлением.

Виды седелок

Как было сказано выше, седелки бывают различных видов, под врезку в стальные, чугунные, полипропиленовые трубы. Однако отличаются седелки не только по материалам изготовления, но и по диаметру, а также своей конфигурацией.

По материалам изготовления седелки для труб бывают:

• Из стали, соответственно они подходят для врезки в стальной водопровод;
• Из латуни;
• Чугуна, на чугунные трубы, как правило, больших диаметров (110 мм);
• Полиэтиленовые седелки;
• Седелки ПНД, из полиэтилена низкого давления.

Кроме того, седелки для врезки в водопровод под давлением и без него, бывают различного исполнения (конфигурации):

• Седелки в виде хомута, о чём было рассказано выше, состоят из нескольких отдельных частей, одна из которых имеет штуцер;
• В виде фланцев, так называемые фланцевые седелки;
• Седелки под сварку;
• Патрубно-накладные седелки;
• И седелки в виде вентиля под врезку в водопровод.

Соответственно, если нужно врезаться в действующий водопровод, то сначала нужно определить: материалы изготовления трубопровода (сталь, пластик или что-то другое), его диаметр.

Также нужно понимать, какой диаметр штуцера должен быть на седелке, дюйм, три четверти или полдюйма. Только после этого можно осуществлять выбор седелки для врезки в водопроводную трубу.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншея должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

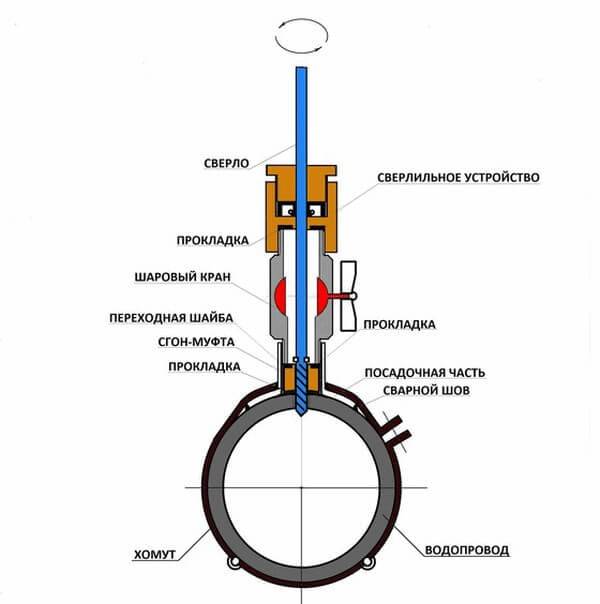

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

1. Резьбовое.
2. С использованием компрессионных фитингов.
3. Клеевое.
4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

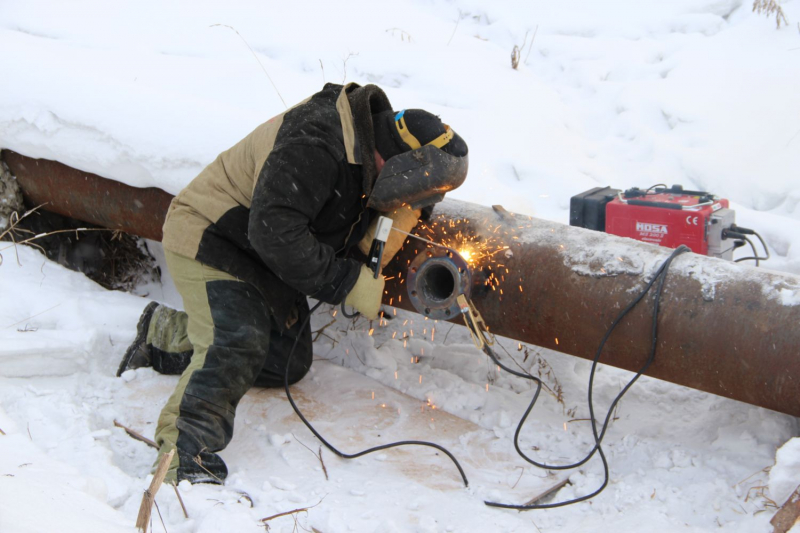

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U

Как врезать патрубок в трубопровод из стали

Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.

Этапы врезки:

1. Место врезки очищают от грязи.
2. К месту врезки приваривают патрубок резьбового либо фланцевого типа.
3. Сваривают швы.
4. Тестируют швы на наличие протечек.
5. На патрубок устанавливают вентиль любого типа.
6. За ним монтируют ответвление наружного трубопровода.

Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.

Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.

Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.

Подробное описание главных этапов работ: врезка в водопровод

При решении вопроса, как сделать врезку в водопровод без отключения давления в центральной системе, необходимо тщательно ознакомиться с каждым этапом проведения работы. В начале необходимо вычислить трассу прохождения труб. Оптимальной для них считается глубина 1,2 м. Трубы должны идти прямо от центральной магистрали к дому.

Материалы: чугун и другие

Они могут быть выполнены из таких материалов:

• полиэтилен;
• чугун;
• оцинкованная сталь.

Искусственный материал предпочтительнее, так как врезка в водопровод не потребует в этом случае сварки.

Для упрощения работы над местом врезки строят колодец (кессон). Для этого котлован углубляется на 500-700 мм. На 200 мм засыпается гравийная подушка. На нее раскатывается рубероид, и заливается бетон толщиной 100 мм с арматурной решеткой в 4 мм.

На горловину устанавливается литая плита с отверстием для люка. Вертикальные стены обмазываются гидроизоляционным веществом. Котлован на этом этапе засыпают отобранным ранее грунтом.

Канал прорывается вручную или при помощи экскаватора. Главное, чтобы глубина соответствовала требованиям проекта. Она находится ниже границы почвенного промерзания в этом климатическом поясе. Но минимальной считается глубина 1 м.

Для врезки лучше использовать искусственный материал

Установка в 7 шагов своими руками: хомут, седелка, схема канализации, муфта

Процесс установки проходит по следующей технологии.

1. Устройство для врезки под давлением расположено в особой накладке хомута. Этот элемент устанавливается на предварительно зачищенную от теплоизоляции трубу. Металл затирается наждачной бумагой. Это позволяет убрать ржавчину. Диаметр сечения отходящей трубы будет более узким, чем у центральной.
2. На зачищенную поверхность устанавливается хомут с фланцем и патрубком. На другой стороне монтируется запорная задвижка с втулкой. Сюда крепится устройство, в котором располагается фреза. При ее участии осуществляется врезка в общую систему.
3. В патрубок вставляется сверло через открытую задвижку и сальник глухого фланца. Она должна соответствовать размеру отверстия. Производится высверливание.
4. После этого втулка и фреза снимаются, а водопроводная задвижка закрывается параллельно.
5. Вводную трубу на этом этапе необходимо присоединить к фланцу задвижки для трубопроводов. Восстанавливается защитное покрытие поверхности и утеплительные материалы.
6. На протяжении трассы от фундамента до магистрального канала необходимо предусмотреть уклон в 2% от врезки до входной отводящей трубы.
7. Затем устанавливается водомерный прибор. С обеих его сторон монтируется запорный муфтовый вентиль. Счетчик может находиться в колодце или в доме. Чтобы произвести его поверку, запорный фланцевый вентиль перекрывают и снимают прибор учета.

Это общая технология проведения врезки. Прокол осуществляется в соответствии с типом материала и конструкции арматуры. Для чугуна перед проведением работы выполняется шлифование, что позволяет удалить уплотненный внешний слой. На точку врезки устанавливается фланцевая чугунная задвижка с обрезиненным клином. Тело трубы просверливается твердосплавной коронкой. Здесь имеет значение, из какого материала выполнен режущий элемент. Чугунный фланцевый вентиль требует применения только прочных коронок, которые придется менять в процессе врезки около 4 раз. Врезка под давлением в водопроводную трубу осуществляется только грамотными специалистами.

Для стальных труб не обязательно использовать хомут. Патрубок нужно приварить к ней. А уже к нему присоединяется задвижка и устройство фрезерования. Оценивается качество сварного шва. При потребности его дополнительно укрепляют.

Стоимость оборудования составляет для полимерных хомутов от 100 руб. для трубы 32 мм до 250 руб. – для 75-миллиметровой разновидности. Стальной хомут из нержавейки с фланцем обойдется в 9-10,5 тыс. руб. В такой комплект входят резиновый уплотнитель и 6 фиксационных шпилек для скоб.

Стоимость работы мастера по врезке составляет 2-2,5 тыс. руб.

Если допустимо использовать сварку

При работе на стальных и чугунных трубопроводах часто применяют этот метод. Главное, чтобы была возможность перекрыть движение потока среды – отключить воду. Тогда в трубе можно сделать отверстие, а затем приварить короткий патрубок с резьбой. В дальнейшем именно к этому патрубку будет присоединяться дополнительная система.

Это очень удобный вариант, поскольку стоимость врезки в водопровод в данном случае будет демократичной. Сварка занимает минимум времени и обеспечивает герметичность соединений. Но для пластиковых конструкций он не подходит. Также сварку невозможно применить, если в трубопроводе не перекрывается вода.

Первый способ врезки в водопровод

Как правило, врезка осуществляется или в сторону, или вверх. Если труба водопровода слишком глубоко проложена, будет доступен только последний вариант.

Сваркой врезаться в водопровод можно как вертикально, так и горизонтально. Есть два способа врезки с использованием сварки:

• С перекрытием подачи воды.
• Под давлением, то есть, без перекрытия.

Если вода в центральном водопроводе на время проведения работ может быть перекрыта, это значительно облегчает работу. В трубе водопровода выжигается необходимого размера отверстие, приваривается резьба.

Используемые фитинги для труб, сами трубы и остальные комплектующие лучше брать металлические. Пластиковые трубы используются уже при прокладке водопровода внутри дома.

Если возможности перекрыть воду для работы нет, процесс врезки несколько усложняется. Здесь сначала необходимо приварить к центральной трубе резьба. На нее устанавливается полнопроходный кран.

Уже через кран с помощью сверла проделывается отверстие в центральной трубе. При этом вы должны защитить перфоратор от брызг с помощью картонного или резинового экрана. Когда отверстие будет готово, брызги неминуемы.

Здесь есть несколько моментов, которые должны останавливать непрофессионалов перед выбором такого способа врезки:

• Использование электроинструмента в сочетании с водой само по себе опасно.
• Опасность может представлять и давление напора воды в центральной трубе.
• Просверлить отверстие таким способом довольно сложно.

Если навыков в подобной работе у вас нет, лучше отказаться от этого способа врезки в водопровод.

Второй способ врезки в водопровод

Перейдем к еще одному способу врезки в водопровод – установке хомута. Преимуществом такого способа является доступность работы с разными материалами, не только с металлическими трубами, но и с ПВХ и другими вариантами.

Способ заключается в следующем: на трубу водопровода надевается хомут на размер больше, чем диаметр трубы. У хомута должны быть болтовые крепления.

Далее определяется место сверления отверстия. В этом месте под хомут подкладывается эспандер, который смягчит давление и сделает врезку проще.

Уже на хомут приваривается резьба нужного диаметра и сверлится отверстие

Обратите внимание, что при такой работе вода в центральном водопроводе перекрывается. Вы, конечно, можете пропустить этот совет, только если давление воды в трубе не более четырех или пяти бар

При слишком сильном давлении в трубах вы рискуете получить травму в процессе сверления. Перфоратор может просто выбить у вас из рук давлением воды.

Выбор метода врезки в водопровод определяется, зачастую, диаметром труб и материалом, из которого они изготовлены. Металлические трубы, особенно не новые, лучше сваривать с резьбой.

Для труб ПВХ вполне подойдет и способ с хомутом. Трубы довольно легко режутся, а сам хомут устанавливается быстро. Кроме того, при таком способе нет необходимости в дополнительном специальном оборудовании.

Загляните на наш строительный форум, чтобы узнать подробнее об организации водопровода в частном доме. Наши специалисты помогут вам разобраться в тонкостях стройки и ремонта.

Как самому сделать врезку в канализационный стояк?

1. Разметить участок на канализационном стояке под будущую врезку.

2. Выпилить отмеченный кусок с помощью болгарки.

3. Ликвидировать напильником образовавшиеся заусеницы.

4. Обработать герметиком вокруг среза сверху.

5. Широкую часть компенсатора насадить на верхнюю трубу до упора.

6. Обработать герметиком нижнюю часть места среза.

7. Установить на нижнюю часть трубы тройник.

8. Обработать герметиком узкую часть компенсационного патрубка и сдвинуть его вниз, до упора, соединяя с верхней горловиной тройника.

9. Поставить на тройник заглушку.

При данном способе канализационный стояк перепиливается полностью и ставится компенсационный патрубок. И делать так правильно. Но иногда компенсатор поставить невозможно или не хочется. Тогда в стояке делается «окно». На него – фиксирующая накладка типа «хомут».

Последовательность выполнения врезки

Основным устройством для проведения работ будет специализированная дрель, позволяющая высверлить отверстие нужного диаметра в трубопроводе, наполненном водой. Соблюдая технику безопасности и правила работы с инструментом можно добиться повышенной производительности данного устройства.

Первоначально нужно удалить изоляционные материалы и зачистить трубу в том месте, где будет выполняться врезка. Затем нужно установить фланец с выводом на основной трубопровод. Фиксируется он при помощи хомута. На задвижку, закрывающую фланец, необходимо установить наш инструмент. Если выполняется врезка в стальную трубу, то нужно использовать не хомут, а предварительно приваренный патрубок.

Когда работа со сварочным аппаратом завершена, необходимо проверить получившийся шов на наличие дефектов. Если таковые имеются, то можно еще раз пройтись по контуру шва, чтобы сделать его максимально надежным.

Когда муфта (патрубок) готова, нужно ввести фрезу определенного диаметра и вырезать отверстие под вставку трубы. Затем оборудование снимается, а задвижка блокирует поток воды в муфте. Когда врезаемая труба приварена, можно восстановить изоляцию и покрытие против коррозии. В такой последовательности можно работать с чугунными и металлическими трубами.
