Погружной насос водолей

Насос «Водолей» для дачи

Насосная станция Водолей получила особую популярность у дачников всего несколько десятков лет назад, когда на рынок септиков, дренажных установок и насосных станций вышла новая украинская компания «Промэлектро»

За счёт приличного качества сборки и сравнительно низкой себестоимости «Промэлектро» сумела заполучить положительное внимание миллионов дачников не только в Украине и России, но и в ближайших странах СНГ

Глубинные насосы Водолей способны забирать воду на расстоянии от 20 до 200 м от поверхности земли. При этом компания предлагает бюджетные варианты на 1 участок, а также более мощные – вплоть до 3-4 участков, в зависимости от их общей суммарной площади.

Модельный ряд погружных насосов Водолей

Преимущества насосных станций Водолей

Почему пользователи отдают предпочтение именно этой марке:

1. Глубина поднятия воды – в отличие от большинства моделей бюджетного класса (например, тот же Belamos, максимальный уровень поднятия воды не превышает и 30 м) в то время, как водяной насос «Водолей» способен доставать воду со дна скважины, глубина которой порядка 180 м;
2. Насос для скважины Водолей относится к полностью погружным моделям с надёжной электроизоляцией, для которого вода является остужающей средой;
3. Несмотря на сравнительную дешевизну, ничуть не уступает более дорогим иностранным насосам;
4. В зависимости от того, какие имеет насос Водолей технические характеристики, ценовой диапазон находится в пределах 5-25 тысяч рублей с небольшими погрешностями в обе стороны;
5. Модельный ряд центробежных насосов Водолей отличается самыми мощными аппаратами в своей ценовой категории. Даже самый маленький и наименее мощный насос для скважины и колодца Водолей способен выдать максимальный напор столпа воды в 70-80 м, способного обеспечить водой небольшую семью из 2-3 человек;
6. При покупке у официального поставщика погружные насосы поставляются в полной комплектации;
7. При впечатляющей мощности и высокой производительности глубинный насос Водолей не отличается высоким уровнем потребления электрической энергии, что также позволяет оставаться в топе продаж среди отечественных аналогов;
8. При покупке у официального поставщика гарантийное обслуживание включено. Однако проблем с самостоятельным ремонтом устройства также возникнуть не должно.

Недостатки модельного ряда

В отличие от европейских аналогов, электронасос не может похвастаться полной автоматизацией и абсолютной бесшумностью в работе, да и всевозможными защитными опциями, типа защиты от перегрева устройства, не оснащён. А потому придётся систематически наблюдать за тем, как работает устройство, и не перегрелось ли оно.

Что из себя представляет

Как выглядит конструкция электронасоса в разрезе

Строение погружных колодезных моделей насосных станций разных производителей примерно одинаково и включает в состав:

1. многоступенчатый сектор для повышения давления жидкости;
2. электродвигатель;
3. фильтр;
4. конденсаторный короб.

За производительность станции отвечает насосный блок, а точнее рабочее колесо: чем оно больше по параметрам, тем больше воды поступает за раз.

Как работает аппарат

Особенности работы устройства:

1. Для транспортировки воды по шахте скважины вверх необходим достаточный уровень давления в тоннеле. В погружном аппарате давление создаётся благодаря работе лопастных колёс, которые соединяются с двигателем через стержневой вал;
2. Предусмотренный в водной станции фильтр не пропускает вместе с жидкостью мелкий мусор и песок. Его установка необходима по двум случаям: во-первых, фильтровое поле защищает сам насос от быстрого изнашивания, во-вторых, подаёт воду без примесей;
3. Погружные насосы не создают вибрации, в отличие от вибрационных станций, следовательно, не черпают вместе с водой и песок со дна. Как показывает практика, даже при своевременном уходе за устройством, средний эксплуатационный срок центробежного насоса переваливает отметку в 10 лет, в то время как вибрационные модели едва переживают гарантийный.

Комплектующие

Впервые обустраивая скважину для транспортировки воды на бытовые нужды, необходимо закупиться следующим оборудованием:

1. Гидроаккумулятор. В зависимости от количества постоянных потребителей, на семью из нескольких человек достаточно будет модели в 100-120 л;
2. Подводный кабель;
3. Верхняя опорная часть скважины;
4. Манометр;
5. Труба для наружного применения (соединяет между собой насос и бачок);
6. Реле давления.

Манометр для насосной станции

Нередко пользователи дополнительно приобретают ещё один трос с зажимами, отмечая некоторую хлипкость уже имеющегося в комплектации с насосом.

Возможные поломки и нюансы ремонта насосов Водолей

Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.

Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:

1. Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
2. Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
3. Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
4. Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.

Рис. 9 Электронасос БЦПЭ – основные моменты разборки

Ремонт и возможные неполадки

Если агрегат находится на гарантии (18 месяцев со дня продажи), ремонтные работы бесплатно проводит сервисная служба. Но бывают случаи, когда неполадки можно устранить самостоятельно.

Если не запускается мотор, проверяют наличие напряжения в сети. При низком уровне питания можно установить дополнительно автотрансформатор, стабилизатор. При засорении насоса песком его нужно промыть проточной водой.

При выявлении низкой производительности электронасоса осматривают трубопровод на разрыв и трещины, а также проверяют состояние фильтра.

Если включенное оборудование из-за срабатывания теплового реле или при потерях напряжения электросети перестало работать, включение его происходит автоматически после остывания защитного механизма или появления питания.

Разновидности насосов Водолей

Разработчиком и производителем помп Водолей является компания «Промэлектро» (г. Харьков, Украина).

Устройство имеет цилиндрический корпус, разделенный на две части: в первой находится электропривод, во второй – рабочая камера с нагнетательным механизмом.

Последний бывает трех видов:

1. Центробежный: центробежные насосы Водолей являются многоступенчатыми, то есть их нагнетательный механизм состоит не из одного, а нескольких рабочих колес (крыльчаток). Перекачиваемая жидкость последовательно проходит все ступени, приобретая на каждой из них дополнительную энергию. В результате удается добиться высокого напора, который равен сумме напоров каждой ступени. В качестве привода центробежного насоса применяется электродвигатель.
2. Вихревые: насосы Водолей данного типа при значительно меньших размерах и мощности позволяют перекачивать воду с тем же напором, что и центробежные многоступенчатые. Но из-за низкого КПД (в среднем – только 34%) в быту такие агрегаты не используются, их назначение – решение специфических задач в промышленности.
3. Вибрационные: насосы этой группы отличаются от центробежных более простой конструкцией и меньшими размерами. Моторный и насосный отсеки разделены эластичной мембраной, которая, по сути, и является нагнетательным механизмом. Приводом служит электромагнит, который посредством переменного магнитного поля заставляет совершать колебательные движения шток, соединенный с мембраной. За счет движения последней объем рабочей камеры то увеличивается (происходит всасывание жидкости), то уменьшается (жидкость поступает в нагнетательный трубопровод). В начале цикла клапан всасывающего патрубка открывается, а нагнетательного – закрывается; при нагнетании положение клапанов меняется на противоположное.

Недостатками вибрационных помп являются малый напор, а также сильное воздействие на дно и стенки скважины, в результате которого имеющиеся на них грязь и песок образуют мутную взвесь.

Все скважинные насосы Водолей, независимо от типа, подвешиваются моторным отсеком вниз.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

• это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
• электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

• насосы Водолей 1 БЦПЭ;
• насосы Водолей 3;
• Насосы Водолей 16.

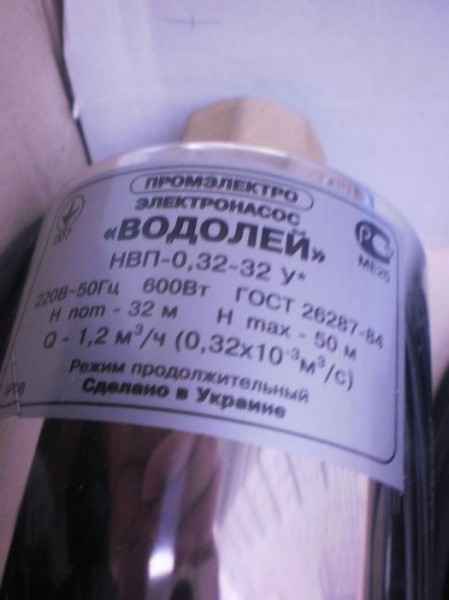

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Насос Водолей 3 – простой в использовании. Оснащен системой автоматического отключения прибора при аварийной ситуации.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

• насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
• Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

• производится в Украине;
• соответствует всем государственным стандартам;
• отвечает всем требованиям безопасности;
• погружной с двухклапанной системой забора воды;
• высота водяного столба достигает 63 метра;
• предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
• устанавливается вертикально;
• диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

• простой в использовании;
• само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
• не требуется, сначала заполнять водой;
• изготовлен из качественных материалов, с антикоррозийной обработкой;
• неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

• Температура воды в которой находиться насос не должна превышать 35С;
• Пульт от насоса должен быть защищен от попадания на него осадкой;
• Между дном скважины и насосом должно быть расстояние не меньше 40 см;
• Включенный насос должен полностью находиться в воде;
• Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
• Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Пятое место – STURM WP9740T

Вибрационный насос отличается многофункциональностью. Его можно применять как для обеспечения автономной системы водоснабжения, так и для организации перекачки воды из глубоких колодцев.

STURM WP9740T задействуют для полива участков, обустройства орошительных систем. За счет наличия специальной системы охлаждения насос не перегревается даже при длительной, интенсивной работе. Присутствует встроенная защита от перегрева и короткого замыкания.

Вибрационный насос работает от бытовой сети в 220 В. Из отличительных особенностей стоит отметить, высокую производительность свыше 1 тыс. литров в час. Также в насосе присутствует двойная изоляция, рабочая мембрана, изготовленная из натуральной резины.

Рабочие элементы помещены в алюминиевый корпус. STURM WP9740T имеет приемлемое энергопотребление в 400 Вт. Может работать на глубине до 5 метров с высотой подъема в 70 м. Нормально переносит воду с примесями до 5 мм.

Седьмое место – «МАЛЫШ» БВ 0,1-63-У5

Модель широко используется для обеспечения бытового водоснабжения из пресных водоемов, включая колодцы, трубчатые скважины с диаметром от 100 мм и глубиной до 63 м включительно. Этот насос – одна из наиболее популярных марок, которая используется для организации бытовых комплексов обслуживания.

Вибрационный насос эффективно задействуют для обустройства систем полива приусадебных участков, дач, садов и огородов. За счет верхнего забора воды «МАЛЫШ» БВ 0,1-63-У5 отличается стойкостью к перегреву даже в летний период. Поэтому его можно применять в любое время года.

Касательно производительности, решение имеет показатель до 360 литров/час, чего вполне достаточно для небольших участков. Работает от бытовой электросети, подает воду на высоту до 63 метров с производительностью, в среднем, 6 л/мин, мощность 230 л.с.

Отличительные характеристики:

• 2 класс защиты от сбоев в системе электропитания;
• IPX8 защита;
• повторно-кратковременный режим работы.

«МАЛЫШ» БВ 0,1-63-У5 пользуется широкой популярностью у фермеров за счет приемлемой стоимости и широких функциональных возможностей насоса.

Правила установки

Водолей насос для колодцев и скважин марки БЦПЭ имеет определенные правила установки. И их надо строго придерживаться. Начинать надо на поверхности.

Подготовка

Сначала к устройству прикрепляется труба. Если сам прибор будет использоваться только для полива, тогда к нему надо присоединить шланг.

Что касается диаметра трубы, то она должна соответствовать диаметру выходного патрубка. Меньше использовать не рекомендуется, потому что сужение трубопровода – это снижение технических характеристик агрегата.

Правила сборки насоса Все трубные соединения надо проводить при помощи резьбовой муфты. Это касается и соединение с насосом, и соединения с оголовком скважины. Питающий электрический кабель лучше всего прикреплять к трубе пластиковыми хомутами. Это не только предотвратит повреждения кабеля от механического воздействия в процессе монтажа, но и облегчит сам процесс погружения насоса в скважину или колодец. Необходимо также знать, что опускать и поднимать прибор за кабель нельзя.

Теперь к проушинам колодезного насоса «Водолей» присоединяется капроновый торс, который идет в комплекте с оборудованием. В принципе, его можно заменить тросом из нержавейки диаметром 3 мм, если есть сомнения, что первый выдержит вес прибора.

Особенности монтажа

Итак, если все приготовления на поверхности завершены, можно переходить к погружению

Надо осторожно опускать насос в скважину, держа его за трос, который свободным концом привязан к оголовку. Сам спуск производится равномерно, то есть, одномоментно и кабель с трубой, и трос

Что касается глубины установки, то производитель рекомендует не опускать агрегат ниже 0,4 м до дна. Правда, это величина рекомендательная, ведь существует разные скважины: новые и старые. К примеру, в старых скважинах дно сильно заилено, поэтому лучше ниже 1 м до дна насос не опускать, потому что всегда присутствует вероятность, что иловые отложения попадут в сам насосный прибор.

Насосная станция Водолей

И последнее. Это касается насосной станции «Водолей». Необходимо отметить, что производитель сегодня предлагает уже готовые насосные станции, укомплектованные насосом, гидроаккумулятором, обратным клапаном и фильтром грубой очистки. Обязательно в комплектность входит запорная арматура и блок автоматики. То есть, это готовая водопроводная сеть локального типа с водозабором из скважины или колодца. Понятно, что к комплекту еще придется докупить трубу, которая будет соединять все элементы водопровода.

Конечно, в основу выбора здесь также ляжет насос «Водолей». Именно он будет являться сердцем станции. И уже под него будут подбираться все остальные элементы системы

Поэтому очень важно правильно выбрать сам агрегат под условия будущей его эксплуатации

• Устройство и технология строительства шахтного и трубчатого колодцев
• Три способа, как эффективно разморозить канализационные трубы
• Септик Диамант – конструкция и принцип работы очистной станции
• Выставка Aquatherm Moscow – ваш ключ к новым возможностям на рынке отопления и водоснабжения
• Гигиенические требования к централизованному водоснабжению – основа безопасности потребителей
• Как работает печь Булерьян

Не забудьте оценить статью:

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

• наземного базирования;
• глубинные дренажные насосы (для грязной воды);
• насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

• 0,5 — означает производительность, количество литров за секунду (л/с);
• 100 — высота водяного столба при нормальной работе, измеряется в метрах;
• 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
• 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

1. БЦПЭ-0,32 л/с,
2. БЦПЭ-0,5 л/с,
3. БЦПЭ-1,2 л/с,
4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации
Рекомендации

Инструменты:
Пара разводных газовых ключей;
Набор рожковых ключей;
Ножовка по металлу;
Нож.

Материалы:
Фум лента;
Латунный обратный клапан;
Латунный переходник под обратный клапан;
ПНД труба;
Пластиковые затягивающиеся хомуты;
Оголовок или скважинный адаптер;
Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей:
Коробка;
Капроновая веревка;
Конденсаторная группа;
Электрокабель;
Насос для скважин Водолей.

Собираем переходной узел на насосе.

Латунный переходник;
Обратный клапан;
Переходник на ПНД трубу.

Подсоединяем трубу.
ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель.
Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;.

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах;
Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка:
Дальше разбираем оголовок, заводим в него трубу и зажимаем;
После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.
Насос идет в бюджетной комплектации, поэтому я рекомендую докупить:
Датчик сухого хода, как на фото (на случай если вода в скважине закончится);
Стабилизатор напряжения с защитой от перепадов.

Как правильно установить насос в скважину?

Монтаж можно осуществить самостоятельно, без привлечения специалистов. Он не займет много времени, не вызовет особых трудностей. Вначале нужно подготовить сам прибор для погружения:

• закрепить обратный клапан на патрубке устройства, исключив тем самым вытекания воды из насоса обратно;
• установить фильтр, защищающий аппарат от ила, песка, прочих примесей;
• закрепить нагнетательный шланг или трубу за обратным клапаном;
• присоединить электрокабель и трос, на котором будет держаться прибор.

После того, как насос собран, его можно аккуратно, потихоньку опускать в скважину, стараясь не касаться ее стенок. Устройство должно полностью погрузиться в воду на указанную в инструкции глубину, во избежание преждевременного выхода его из строя. После погружения прибора трос следует закрепить на защитном оголовке за специальное ушко. Остается установить пускозащитное устройство и проверить насос в действии, включая его на всех режимах мощности, подбирая наиболее оптимальный для бытовых нужд напор. После его регулировки устройство готово к эксплуатации.

Более наглядно смотрите на видео:

Устройство и принцип работы насоса “Водолей”

Глубинный насос “Водолей” представляет собой устройство, состоящее из 2 отсеков:

1. Моторного.
2. Насосного.

В состав электродвигателя входят:

1. Статор.
2. Ротор.
3. Шарикоподшипники.

Однофазный электромотор переменного тока преобразует электрическую энергию в механическую и приводит агрегат в движение. Двигатель заполнен чистым маслом и расположен снизу позади насосного блока для предотвращения попадания масляной жидкости в перекачиваемую среду.

Насосный блок включает:

1. Ведущий вал.
2. Рабочие колеса радиального типа, крепящиеся к приводу.
3. Лопаточные отводы – диффузорные каналы, окружающие рабочие колеса.
4. Направляющие кольца.

Все механизмы насосного блока расположены в одном корпусе. Между отсеками находится фильтр. Сверху насоса установлена прижимная крышка с 2 отверстиями для крепления троса, снизу – внутренняя трубная резьба G1”. К устройству присоединяется выносная конденсаторная коробка со шнуром для питания.

Принцип действия БЦПЭ простой. При включении системы приводные колеса приводятся в движение. Они создают центробежное усилие, которое направлено на перекачивание воды под давлением и последующее заполнение ею внутренней части аппарата. Для водозабора служит всасывающая труба, для защиты от засорения и заиливания системы – фильтр. После наполнения агрегата жидкость плавно перемещается в накопительный резервуар. Следующая порция воды поступает в насос из скважины.

Причины поломки насосо в«Водолей»

Не смотря на функциональность и производительность, насосы Водолей обладают простой конструкцией. Это позволяет производить ремонт 60 % комплектующих устройства.

Насос постоянно в воде. Это приводит к тому, что устройство работает под действием нагрузки. Содержание абразивных материалов, ил, слишком высокая температура воды, неправильно подключение влияют на работу устройства. Но, не смотря на негативный характер воздействия, эти факторы приводят к постепенному изнашиванию и поломке механизмов. В результате, поломку можно выявить еще на начальном этапе, что упрощает ремонт.

Засор внутренней части глубинного насоса

Негативными факторами, влияющими на работу и состояние насосного прибора являются:

• работа устройства в холостом режиме без перекачки воды;
• концентрация песка и других абразивных материалов в воде свыше 50 %;
• работа с жидкостью, температура которой превышает отметку 40 градусов;
• резкие и частые перепады напряжения в рабочей сети;
• неправильное крепление окончаний троса в верхней точке скважины;
• неправильная фиксация кабеля прибора;
• неправильный вариант соединения под водой кабеля погружного электронасоса.

К факторам, которые могут привести к поломке и сделать необходимым ремонт насоса Водолей относят частое извлечение устройства из скважины, и отсутствие заземления. Отсутствие заземления приводит к проблемным поломкам, так как усиливает скорость коррозии металлических деталей. Кроме того, отсутствие фильтра на впускных органах насоса ведет к повышенной нагрузке на агрегат и, как следствие, его неисправности.

Очень полезные советы

В качестве смазки в насосах “Водолей” используется вазелиновое масло повышенной очистки.

Этот состав используется в фармакологии для изготовления мазей. При этом изготовитель скрывает название фирмы, поставляющей этот продукт.

Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу.

Если насос “Водолей” предполагается использовать в системе автоматизированного водоснабжения, следует обязательно установить обратный клапан. Устройство не комплектуется этим элементом, его придется купить отдельно.

Если насос будет использован только для полива, нет необходимости покупать и устанавливать обратный клапан. При этом можно перекрывать поступление воды в шланг. Насос в таком случае будет работать на холостом ходу, устройство рассчитано на такие нагрузки.

Если возникла необходимость в замене конденсатора, полезно будет учесть следующую информацию. В насосах “Водолей” используются устройства емкостью 14-80 мкФ, рассчитано на 400 В. Это биполярный сухой конденсатор производства Чехии, диэлектрическая составляющая устройства – полипропилен.

В зависимости от модели или времени изготовления насоса в нем может быть установлен конденсатор фирмы TESLA, AEG, Gidra и т.п. Использовались модели и с проводными контактами, и с лепестковыми.

Все это позволяет сделать вывод, что для насосов “Водолей” подходят аналогичные модели любого производителя, если их характеристики соответствуют указанным техническим требованиям.

Водопроводные трубы в системе автономного водоснабжения обычно используют или полудюймовые или на три четверти дюйма. Но насос или труба, которая подключается к выходному патрубку насоса, должна иметь диаметр не менее одного дюйма.

Эти участки водопровода можно соединить с помощью переходника. При использовании трубы меньшего диаметра можно наблюдать некоторое снижение производительности насоса.

На этой схеме наглядно представлены характеристики различных моделей насосов “Водолей” для скважины. Эти данные помогут подобрать подходящий насос с учетом конкретной ситуации

Некоторые мастера-аматоры пытались снизить производительность слишком мощного насоса путем удаления части рабочих колец. Такие действия могут стать фатальными для прибора. Лучше всего изначально подбирать оборудование нужной производительности.

Десятое место – «УНИВЕРСАЛ» ШТОРМ-1

Модель имеет двухклапанную систему верхнего забора воды. Широко применяется для обустройства бытового водоснабжения из пресных водоемов, включая колодцы и скважины различной глубины и объема дебета.

«УНИВЕРСАЛ» ШТОРМ-1 работает от бытовой системы электроснабжения, имеет высоту подачи в 80 метров с производительностью до 12 л/мин включительно. Способен перекачивать жидкость с примесями до 105 мм.

Вибрационный насос можно использовать на длительной основе за счет эффективной системы охлаждения. Также отличается небольшими размерами и весом, что позволяет обустраивать бытовые системы обслуживания в любом удобном месте.

Помимо положительных сторон имеет и недостатки. Последние выражаются:

• в использовании номинального тока не более 3,6 А;
• в частоте тока 50 ГЦ +/- 1%.

Для использования в приусадебных участках, дачах и небольших домах – лучшее решение, которое справляется с поставленными задачами. Для бытового применения не подходит ввиду ограниченности технических характеристик.

Установка и подключение насосов Водолей

Как и все погружные скважинные электронасосы для индивидуального водоснабжения, БЦПЭ рассчитан на работу в составе установки водоснабжения в комплекте основными узлами стандартных насосных станций: гидроаккумулятором, реле сухого хода и давления, манометром, фильтром.

Перед вводом агрегата в эксплуатацию выполняют следующие действия:

1. подключают насос с помощью розетки к электрической сети, при этом необходимо убедиться в целостности кабеля питания;
2. соединяют выходной патрубок электронасоса с напорным трубопроводом при помощи переходных муфт, труба должна иметь диаметр 1 дюйм;
3. привязывают трос к ушкам верхней крышки агрегата, при помощи изоляционной ленты или пластиковых хомутов соединяют вместе с шагом 1 – 2 метра водопроводную трубу, трос и электрический кабель, избегая натяжения последнего;
4. опускают электронасос в скважину, закрепляя трос и трубу на оголовке, при этом глубина его погружения под воду не должна превышать 10 метров при расстоянии до дна от 40 см.

Во время работы необходимо следить затем, чтобы электронасос был полностью опущен в воду, а питающий кабель находился в размотанном состоянии.

Виды глубинных Водолеев

Среди всех устройств этой марки для выкачивания воды из глубоких скважин не подходят только поверхностные насосы серии БЦ и дренажные БЦПД. Все остальные могут использоваться как для работы в скважинах и колодцах, так и для в водоемах и резервуарах.

Серия БЦПЭ

Насос скважинный Водолей БЦПЭ выпускается в восьми модификациях. Все они могут использоваться в скважинах диаметром более 110 мм, а также в колодцах и резервуарах для подачи воды на полив или пожаротушение.

Фото насоса и фирменной упаковки

Подобрать агрегат с оптимальными параметрами можно, изучив следующую таблицу, в которой приведены основные характеристики каждой модели:

Маркировка	Макс. напор, м	Производительность, м3/ч (л/мин)	Мощность, Вт	Напряжение, В	Вес, кг
БЦПЭ 0,5-16	27	3,6 (60)	0,38	220	8,3
БЦПЭ 0,5-25	36	3,6 (60)	0,5	220	10,2
БЦПЭ 0,5-32	47	3,6 (60)	0,65	220	12,7
БЦПЭ 0,5-40	60	3,6 (60)	0,72	220	13,8
БЦПЭ 0,5-50	75	3,6 (60)	0,97	220	16,3
БЦПЭ 0,5-63	90	3,6 (60)	1,27	220	19
БЦПЭ 0,5-80	120	3,6 (60)	1,63	220	23
БЦПЭ 0,5-100	150	3,6 (60)	2,05	220	24

Серия НВП

Винтовые скважинные насосы Водолей НВП по своей конструкции менее капризны, чем предыдущие, и справляются с перекачкой довольно загрязненной воды с содержанием в ней механических примесей до 20 кг/м3. Это позволяет использовать их не только для устройства автономного водоснабжения, но и для прочистки заиленных и запесоченных скважин (см. Как очистить от песка скважину правильно), которые были законсервированы на зиму.

Модель НВП-0,32-32У

Производитель предлагает потребителям две модели таких насосов:

• НВП 0,32-32 с максимальным напором 60 метров;
• НВП 0,32-63 с максимальным напором 90 метров.

Диаметр скважин, в которых может работать насос для скважины Водолей НВП, должен быть не менее 100 мм.
