Лучшие вакуумные насосы

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

• Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
• Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
• Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
• Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
• Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
• На нижнюю часть штуцера накручивают вторую гайку со штуцером;
• Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Виды вакуумных насосов

Принцип работы зависит во многом от типа устройства, поэтому целесообразным считаем рассмотреть существующие виды насосов, производящих выкачивание воздуха.Самодельный вакуумный насос для откачки воздуха

Наиболее распространенная классификация выглядит следующим образом. Для получения среднего и низкого вакуума используют механический тип насосов. К ним относятся двухроторные, жидкостно-кольцевые, пластинчато-роторные, пластинчато-статорные, турбомолекулярные, поршневые.

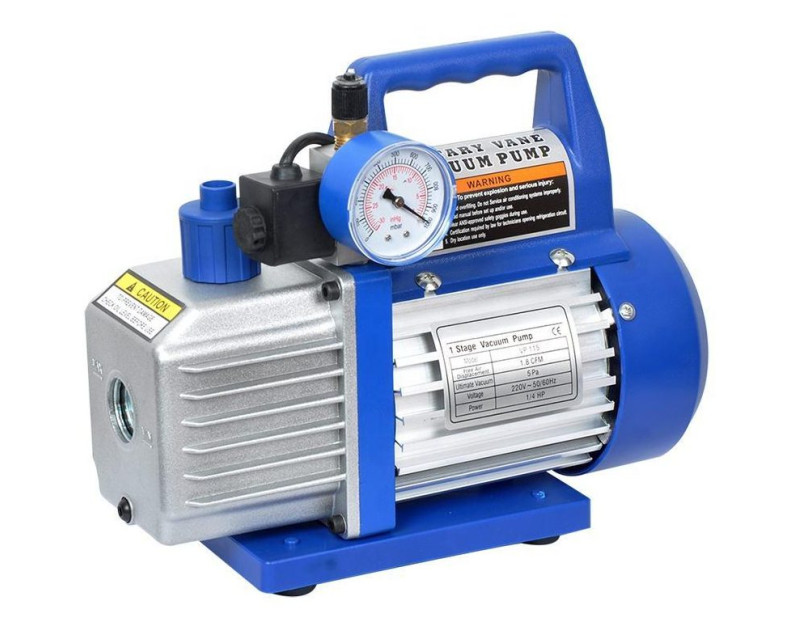

Пластинчато-роторные насосы

Пластинчато-роторные в своей основе имеют ротор, вращающий 2 пластинки, которые прижаты пружиной к краям камеры. Они делятся на одно, – и двухступенчатые. Разница кроется в количественном оснащении камерами, в которые поступает удаляемый воздух. Двухступенчатые устройства, в отличие от одноступенчатых, создают разряженное давление повышенного значения. (Предельное остаточное давление одноступенчатого – 1,33 Па, двухступенчатого – 0,133 Па).

Смазочным веществом выступает масло, использование которого значительно продлевает срок эксплуатации механизма, предотвращая рабочие органы от перегрева. Скорость откачки колеблется от 0,21-3 л/с. Производительность 4-1600 куб. м в час.Простейший механический вакуумный насос

Пластинчато-статорные применяются для создания начального форвакуумного давления на входе насоса, предварительного разрежения в системе.

Турбомолекулярные изделия

Чтобы получить «безмасляный» высокий вакуум были сконструированы турбомолекулярные насосы, получившие широкое распространение. Они представляет собой осевой многоступенчатый компрессор с такими элементами, как статорные диски, жестко укрепленные на корпусе, вращающиеся диски, помещенные на роторе. Диски с радиальными пазами составляют рабочий механизм насоса.

Вращение ротора со скоростью свыше 1000 об/мин. обеспечивается электродвигателем. В их арсенале – ряд преимуществ: откачка конденсируемых паров, устойчивость к резкому повышению давления; быстрый запуск, высокая степень сжатия воздуха, высокое предельное разрежение (достигает вплоть до 10-7 Па). Однако есть и недостатки – это сложность устройства, необходимость разбора всей конструкции при очистке, большие габариты, высокая цена.

Жидкостно-кольцевые механизмы

Жидкостно-кольцевые механизмы считаются самым старым видом вакуумных насосов. В конструкцию вошли: барабан, наполненный частично водой, ротор с лопатками. При его вращении на жидкость воздействует центробежная сила, в результате чего вода прижимается к внутренним стенкам барабана. Водокольцевые электронасосы проверены временем, но расходуют много энергии, поэтому теряют свою популярность. Плюс – простота функционирования и конструкции.

Производительность равна 300 куб.м в час, производимый вакуум находится в диапазоне 33-1013 мБар. Установки способны откачивать загрязненные и опасные потоки.

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

1. Верхнюю часть компрессора спиливаем при помощи ножовки.
2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Мотор-компрессор холодильника

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

Дальнейшие действия:

1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

• шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
• пластиковые бутылки разного диаметра;
• дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

• срезается верхняя часть большой бутылки;
• по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
• после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса

Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением

Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Для чего нужен вакуумный насос

Чтобы понять, где можно применять подобное оборудование, нужно всего лишь вспомнить продукты в вакуумной упаковке, которые продаются в гипермаркетах. Это самый популярный способ использования столь полезных свойств безвоздушного пространства.

Если из пластиковой упаковки откачать воздух, то срок хранения еды повышается в разы. Кислород имеет способность окислять все вокруг себя. Поэтому, если его убрать, то микроорганизмы, ответственные за брожение, гниение и плесневение не могут выполнять свои функции. Разносчики патогенных факторов просто прекращают свою жизнедеятельность.

Но список применения вакуумного насоса достаточно обширен:

• Увеличивает срок эксплуатации тормозной системы в транспортных средствах и усиливает ее действие.
• Стравливает смесь ненужных газов из трубопровода, по которому движется фреон. Это повышает срок службы кондиционера.
• Удаляет воздух из упаковки с вещами (одеждой), тем самым снижает общий объем. При этом значительно экономится свободное пространство.

Упаковка одежды вакуумом Источник la-house.ru

• Помогает фильтрации различных растворов через мельчайшие сетки.
• Производит консервацию продуктов в банках без воздуха.
• Помогает отсосать масло при ремонте автомобильного двигателя.

Перечисления выше относятся к повседневной деятельности человека. Они облегчают быт и добавляют комфорта в ежедневное проживание. Но также вакуумные насосы нашли использование и в промышленности. И там сфера их применения значительно шире.

Как выбрать вакууматор для кондиционера?

Выбрать его для необходимо с учетом:

• технических характеристик кондиционера, который будет создавать оптимальный микроклимат в помещении;
• длительности использования устройства;
• величины трубопровода, из которого откачивается газовая смесь.

При этом аппарат для вакуумирования должен соответствовать следующим требованиям:

• обеспечивать определенный уровень давления, гарантирующий эффективную и продолжительную эксплуатацию кондиционера;
• удобство в работе, которое подразумевает приемлемый вес, индикатор уровня масла, низкий уровень вибрации, иметь набор штуцеров и клапан для выпуска балластного воздуха т.д.;
• возможность работы в различных условиях.

Простейшие самодельные ручные помпы

Но самое широкое распространение вакуумные насосы получили на приусадебных участках. Народные умельцы с успехом применяют полезные свойства создания безвоздушного пространства в небольших камерах для полива своих огородов. Ручные помпы заменили электрические аналоги, тем самым ощутимо сохраняя семейные бюджеты.

Для перелива жидкости

Самую простую помпу для откачки воды можно собрать из пластиковых бутылок. Понадобится клапан, который делается из горлышка и крышки. Также будет нужна еще одна бутылка, кусок пластиковый трубы (не более метра) и гибкий резиновый шланг.

Помпа из пластиковых бутылок Источник usamodelkina.ru

Процесс изготовления следующий:

• Из крышки удаляется пластиковая прокладка.
• Диаметр последней уменьшают на 3 мм, но оставляют нетронутым небольшой выступ (лепесток).
• В самой крышке по центру просверливается отверстие диаметром 8 мм.
• У одной из бутылок срезается горлышко.
• Последнее закручивается в подготовленную крышку. При этом не забыв установить обрезанную прокладку. Она должна прижиматься к внутренней стороне пробки оставленным лепестком. Остальная же часть остается подвижной.
• Готовый клапан одевается на один конец пластиковой трубы, подходящей по диаметру.
• От второй бутылки отрезается верхняя часть, в виде воронки.
• Она плотно насаживается на трубу, чтобы конец с клапаном оказался внутри конуса.
• На другой конец трубы насаживается гибкий шланг произвольной длины.

Для начала работы нужно поместить конец с клапаном в воду, и резкими движениями вверх-вниз нагнетать жидкость в трубу. Когда она польется из шланга, то необходимо опустить конец последнего, чтобы он находился ниже клапана. После этого вода будет поступать из источника самотеком.

Существующие разновидности вакуумных насосов

Выбор можно сделать среди лопастных, мембранных, жидкокольцевых, турбомолекулярных устройств. Перед тем, как сделать выбор вакуумного насоса, необходимо изучить особенности каждого типа, надежность требуемой технологии и стоимость.

Лопастные

Производительность таких устройств выше, чем у насосов другого типа. Они небольшие и компактные, подходят для создания вакуума среднего уровня и улавливают пары еще до их соприкосновения с насосом.

Работают ротационные лопастные насосы на масле. За его счет достигается идеальная герметичность. Оно смазывает движущиеся детали и обеспечивает достаточный уровень теплоотдачи, чтобы вакуумный насос охладился.

Они отличаются:

• Доступной стоимостью;
• Удобством в использовании;
• Высокой производительностью и уровнем вакуума около 1000 мбар.

Но для нормального функционирования устройства не обойтись без регулярного техобслуживания

Особенно важно контролировать количество масла, иначе детали быстро износятся. Менять масло следует после 3000 часов использования

Мембранные

Они проявляют повышенную устойчивость к агрессивной среде. Поэтому их можно использовать для работы с кислотой, вязкими и коррозионными веществами.

Благодаря этой особенности устройства активно используют в производстве продуктов питания и косметических средств. Они помогают перекачивать жидкости, кремы и гели, а также помогают обрабатывать летучие соединения.

Мембранные насосы относятся к сухим насосам. Поэтому они не нуждаются в использовании смазочных жидкостей, а стоимость обслуживания будет ниже, чем в случае с лопастными. Приборы этого типа могут длительное время работать без перерыва, но с низким уровнем вакуума, по сравнению с ротационными насосами.

Жидкокольцевые

Их работа основана на подаче жидкости, высушивающейся на стенках насоса. При этом образуется кольцо, обеспечивающее оптимальный уровень герметичности.

Выбрать жидкокольцевой насос следует за такие особенности:

1. Это сухой насос.
2. Обладает повышенной устойчивостью к коррозии.
3. Повышенную мощность.
4. Большие габариты.

Они малочувствительны к прохождению жидкостей, твердых частиц и паров. Их можно использовать во время работы с веществами, склонными к взрыву или чувствительными к высоким температурам.

В случае максимального расхода в 30000 м3/ч одновременно снижается и увеличивается давление.

Турбомолекулярные

Они способны достигать высокого давления, а расход колеблется в пределах 50-5000 л/с. Функциональные особенности таких насосов напоминают компрессор. Двигатель заставляет лопасти быстро вращаться и вытолкнуть достаточное количество воздушной смеси.

Агрегаты незаменимы для работы магнитных подшипников. Они помогают достичь оптимальной скорости вращения. Турбомолекулярные устройства функционируют без использования масла. Из-за сложности конструкции стоимость устройств повышенная, и владелец дополнительно тратит деньги на особое обслуживание. Откачка зависит от типа газа. Процесс замедляется, если возникла необходимость в удалении легких газов.

Ремонт

Для проведения восстановительных работ этого узла запаситесь следующими инструментами:

• газовая горелка;
• накопитель для фреона;
• прокалывающий вентиль.

Перед началом ремонта отключите агрегат от сети, освободите его от продуктов, выдвиньте компрессор и, слегка приподняв, надломите трубу заправки фреона. Включите холодильник минут на 5, чтобы газ переместился в конденсатор. Подсоедините прокалывающий вентиль с присоединенным к нему шлангом от баллона. Откройте вентиль на 30 секунд, газ соберется в накопитель. На место заправочной трубы делается медный припой, для этого пригодится горелка, подойдет также паяльник. Фильтр нужно отпаять от конденсатора, сломав трубку на капиллярном расширителе. Компрессор отсоединяется от труб методом отпаивания. Затем производится замена старого узла на новый. При этом все действия повторяются в обратной последовательности.

Вакуумный компрессор для ремонта холодильника необходим при ремонте холодильного аппарата. Он применяется для удаления воздуха и влаги из трубопровода холодильника. Изготовленный в виде насоса вакуумный компрессор осуществляет вакуумирование холодильных систем, удаляя из контура воду.

Ремонт компрессора холодильника Атлант можно осуществить самому, тщательно ознакомившись со схемами устройства на фото и видео. Следует иметь в виду, что замену узлов и агрегатов необходимо производить только оригинальными запасными частями.

Установка прибора

Наиболее вероятные причины выхода из строя холодильника:

• Неплотное прилегание уплотнителя;
• Трещины на дверце во время транспортировки;
• Засорение капиллярной трубки, утечка хладагента;
• Выход из строя датчика-реле, служащего для поддержания температуры;
• Неисправность самого компрессора, требующая его замены.

Диагностика

При диагностике неисправности вашего холодильника следует обратить внимание на температуру холодильной камеры. Если она повышена, или камера совсем разморожена, возможно, вышла из строя компрессорная установка

Неважно, Минск у вас или Атлант, этот узел устроен одинаково. Он находится внизу холодильника, герметично упакованный в масляный кожух

Если мотор при срабатывании реле молчит, возможно, компрессор не работает из-за поломки мотора, и нужна его замена.

Снятие компрессора

Перед тем как приступить к ремонту установки с предполагаемой заменой вакуумного мотора своими руками, запаситесь мультиметром для проверки тока и сопротивления. Если имеет место обычный обрыв кабеля, сложный ремонт не потребуется. Замена кабеля – банальная процедура. Мультиметр прикладывается к контакту и корпусу, на котором предварительно счищается краска. Прибор не должен реагировать. В противном случае ремонт своими руками становится небезопасен.

Далее можно приступать к работе с мотором и пусковым реле. Мультиметр прислоняется к контактам, ток должен быть равен 1.3 ампера, а мощность двигателя 140 Вт. Посмотрите на фото, как правильно прикладывается мультиметр.

Для определения частей, подлежащих замене, нужно потрогать конденсатор, он должен быть горячим. Если вытек хладагент, агрегат будет комнатной температуры. Возможно, произошла поломка терморегулятора, холодильник нуждается в его замене. Ремонт – дело не быстрое, запаситесь терпением.

Поломка мотора происходит достаточно редко, по статистике – в 20% случаев. Ремонт мотора компрессора холодильника лучше доверить специалисту

В ремонте компрессора холодильника уделите внимание проверке таких важных элементов, как термодатчик и реле. Если они не повреждены, значит, в ремонте нуждается сам компрессор

Видео описание

Видео покажет, как работает вакуумный насос, состоящий из одной бочки:

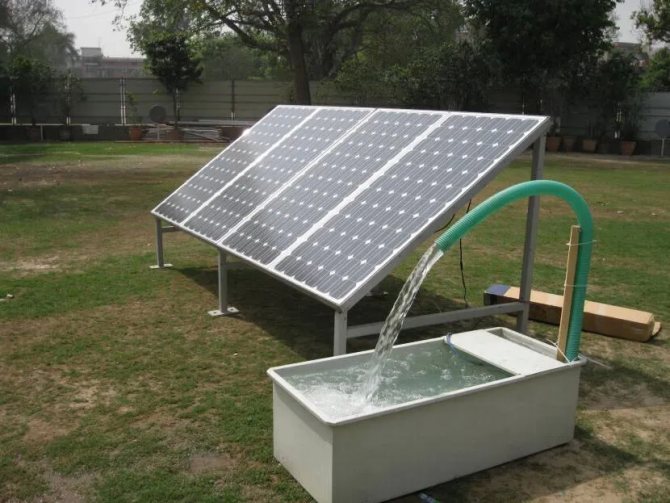

Солнечная тяга

Можно заставить солнце выкачивать воду из колодца. Для этого необходимо собрать простую конструкцию, в которой в определенный момент будет создаваться вакуум. Последний и будет вытягивать воду в емкость. Причем самодельный водяной насос будет работать без вмешательства человека. Все действия будут происходить циклично, пока светит солнце.

Для реализации проекта необходимо проделать следующее:

• Из металлических патрубков собирается решетка. Например, если используется медная трубка, то ее можно просто закрутить в спираль.
• Когда в наличии только стальная труба, то конструкция собирается с помощью уголков и переходников. Главное, чтобы решетка имела только один выход.
• Для повышения теплопроводности нужно покрасить трубы в черный цвет.
• В нижней части бидона проделывается отверстие, куда заводится выход тепловой решетки. На его конец надевается резиновая груша (можно использовать автомобильную камеру).
• Отверстие герметизируется.
• В крышке бидона монтируются два клапана. Через один вода будет поступать из источника. Посредством другого поливать огород.

Насос для воды на солнечной энергии Источник gelsonscorporate.com Воздух, нагреваемый солнцем в решетке, начнет надувать резиновую грушу в бидоне. Этим самым вода будет вытесняться из емкости и поступать на огород. Когда контур остынет, то груша сдуется. Созданный вакуум в бидоне притянет новую порцию воды.

Лучшие одноступенчатые вакуумные насосы

Техника этого класса отличается наличием одной камеры, простой конструкцией, способностью долго и интенсивно работать. Приборы используют при организации работы холодильных установок, кондиционеров для удаления воды и воздуха. Отличительной особенностью является низкая цена. Наши эксперты сравнили работоспособность 7 моделей и остановили выбор на 3 устройствах, которые выделяются надежность, ремонтопригодностью.

Мегеон 98033

Разработка российских инженеров характеризуется небольшими размерами, стабильной работой. Техника предназначена для использования на предприятиях пищевой промышленности, в сервисных центрах по ремонту кондиционеров, торгового оборудования. Простая конструкция делает модель актуальной для учебно-исследовательских лабораторий.

Установленный электрический двигатель потребляет небольшое количество энергии, работает с незначительном уровнем шума. При незначительной мощности откачивает до 170 литров воздуха за минуту, что значительно выше производительности ручных моделей, используемых в институтах и университетах. При производстве компания применяет станки, которые создают детали с прецизионной точностью. Это положительно сказывается на сроке службы.

Достоинства:

• Устойчивая платформа;
• Минимальный уровень вибрации;
• Удобная ручка для переноски;
• Предельный вакуум 5 Ра.

Недостатки:

Не обнаружены.

В конструкции электрического вакуумного насоса используется масло собственной разработки «Мегеон 98800», которое обеспечивает высокую эффективность работы гаджета. Замена смазочных материалов производится быстро, полная заправка всего 250 мл.

Value VE-125N

Пластинчато-роторная модель, разработанная в Тайване. Является хорошей альтернативой недорогим российским, белорусским и украинским девайсам. При скорости откачки в 70 л/мин обеспечивает предельное парциальное давление в 2 Па. Это один из лучших показателей в классе. Электродвигатель работает от однофазной сети, потребляет мало энергии, что повышает рентабельность применения.

Вход подходит под стандартные тройники вакуумных коллекторов, может применяться в сельском хозяйстве для подключения к доильным аппаратам. Находит применение в пищевой промышленности при упаковке полуфабрикатов и продуктов. Рассчитан на интенсивное применение за счет установки форсированной системы циркуляции масла.

Достоинства:

• Небольшой вес и размер;
• Рукоятка для переноски;
• Низкая цена;
• Большое смотровое окно для контроля над уровнем масла;
• Простое обслуживание.

Недостатки:

Маленькая по площади платформа основания.

UED-Lab 115-SG

Небольшой вакуумный насос для воды, пара, инертных газов укомплектован электромагнитным клапаном. Электромотор устройства потребляет незначительный объем энергии, работает тихо, но эффективно. Обеспечивает глубину предельного вакуума до 10 Па, что позволяет продуктивно фильтровать жидкости через угольный фильтр, работать с воронками Бюхнера.

Ротор и лопатки изготовлены из износоустойчивых материалов, что гарантирует длительный срок службы. Для контроля над основным рабочим параметром установлен стрелочный манометр. Максимальный объем масла не превышает 250 мл, замена смазочной жидкости не вызывает трудностей у неподготовленного персонала.

Достоинства:

• Устойчивое основание;
• Удобная для захвата рукоятка;
• Небольшой уровень вибрации и шума;
• Простое подключение.

Недостатки:

Слабая производительность.

Лучшие гидравлические насосы
