Коллектор для водопровода: конструктивные особенности и основные правила монтажа

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Выбор коллектора по диаметру, резьбе и способу подключения

Самый сложный момент выбора, который продолжу в следующих статьях. Несколько нужной информации:

• Отводы всех регулирующих и запорных коллекторов имеют наружную резьбу (НР);
• Диаметр подводов и отводов обозначается в дюймах (1/2,3/4,1″);
• Проходные коллектора имеют резьбу с двух сторон основного потока. По типу резьбы их обозначают: ВР-ВР (внутренняя резьба — внутренняя резьба) и НР-ВР (наружная — внутренняя);
• Отводы с наружной метрической резьбой М24х19 обозначаются, как МР;
• Коллектора с отводами под плоское уплотнение (FLAT-FACED) имеют дополнительную маркировку TP;
• Метрическая резьба М24х19 более надёжна, чем простая трубная. Её можно затянуть рукой, например, гибкую подводку;
• Отводы «под плоское уплотнение» соединяют с прокладкой. Они используются для соединения коллекторов и труб (оборудования) разных производителей;
• Соединение «Евроконус» не требует уплотнительных прокладок и работает на уплотнительном кольце (цанговое соединение). Хорошо держит перепады температур. Используется для подключения металлопластика, PEX и медных труб. Для перехода евроконуса на плоское уплотнение есть специальные переходники.

Что такое коллектор водоснабжения

Коллектор, это устройство разделения воды на несколько потоков. Принцип работы такой же, как у обычного тройника – приходит один поток (труба) выходят два. Диаметр входного отверстия коллектора на 20-40 процентов больше диаметров выходного, поэтому при открытии нескольких кранов не происходит снижения давления и потока воды.

Коллектор разделяет большой поток воды на несколько маленьких, а давление в кранах при увеличенном потреблении воды стабильно за счет того, что разделение потоков происходит в трубе большего диаметра, чем в традиционной схеме. Чем больше диаметр трубы, тем больше воды проходит через нее за единицу времени.

Коллекторная схема водоснабжения комфортней в эксплуатации, чем традиционная, со стояками и тройниками. Но стоимость материалов для нее превосходит этот параметр для традиционной в 8-10 раз. Поэтому данную схему не применяют при ограниченном бюджете на прокладку водопровода.

Виды и типы

Для изготовления коллекторов применяют:

1. Нержавеющую сталь.
2. Латунь.
3. Полипропилен.
4. Сшитый полиэтилен.

Коллекторы различают по способу крепления труб:

1. Резьбовые (с внутренней и внешней резьбой).
2. С компрессионными фитингами для пластиковых и металлопластиковых труб.
3. С евроконусом.
4. С фитингами под пайку (для пластиковых труб).
5. Комбинированные (на отверстиях большого диаметра резьба, на малом диаметре компрессионный фитинг, евроконус или под пайку).

Коллекторы из латуни

Коллекторы разделяют по количеству отводов.  Их выпускают с количеством отводов от 2 до 6.

Каждый коллектор оснащен двумя креплениями, соответствующими диаметру подающей воду трубы и предназначенными для стыковки. С их помощью соединяют несколько блоков в составной коллектор без дополнительных переходников.

Если достаточно одного блока, или для заглушки последнего используют специальные пробки.

С помощью коллектора отключают отдельный потребитель воды, не затрагивая остальных. Это пригодится при замене или ремонте сантехники, прочистке канализации, восстановлении поврежденного участка трубопровода.

В чем польза коллектора

1. Он равномерно распределяет воду между точками системы и поддерживает одинаковое давление в каждой точке. Устраняет проблему падения давления воды на кухне при открытии крана в ванной.
2. Облегчает проведение ремонтных работ. В случае утечки или повреждения одной из труб системы достаточно закрыть кран коллектора от этой трубы. Другие пункты не затрагиваются.
3. Расширяет систему водоснабжения и отопления за короткое время. Нередко некоторые ветви оставляют в коллекторе для подключения новых точек водоснабжения.
4. Минимизирует риск утечки. В многоядерных системах меньше соединений вдоль трубы. Они подключаются непосредственно от коллектора к устройству.

Коллекторы облегчают обслуживание всей системы

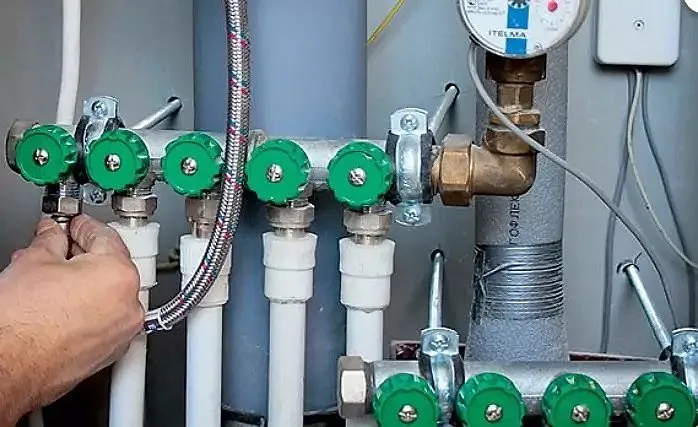

Установка гребенки

Распределительный коллектор подключается к стояку, а от него трубы подводятся к сантехническим фитингам. Как правило, на коллекторе отопления устанавливаются два патрубка подачи и обратки. В водопроводной сети устанавливается соединение для холодной и горячей воды.

Проект разработан для решения всех вопросов, связанных с установкой водораспределительных коллекторов, и включает в себя

• Может устанавливаться в монтажную коробку или непосредственно на стену.
• Быстрая установка, без дополнительного уплотнения
• Оптимальная работа гидравлики,.
• возможность подключения встроенного калориметра, и
• Устойчивость к коррозии.

При установке убедитесь, что расстояние между коллектором и каждым радиатором одинаковое. В противном случае на больших участках возникнет избыточное давление. Каждый предыдущий участок трубы до холодильника отрезается на половину длины следующего участка.

Как правило, в стене чуть выше пола предусматривается отдельная ниша для водопроводных труб. Водопроводные трубы следует подсоединять только к сухим складским помещениям или проходам. Если место расположения видно, то под коллектором делается короб из листового металла с дверью и техническим отверстием. Ящики оснащены креплениями для расчесок. Вы можете сделать коробку самостоятельно, используя заклепки и сварку.

Если коллектор находится в складском помещении, шкаф можно не устанавливать. Комбинированная труба устанавливается на специальные опоры на стене. Кронштейны выбираются в зависимости от размера коллектора.

Водосборники различаются по материалу, конструкции и другим параметрам. Перед покупкой решите, какая модель вам нужна. Сегодня водосборники изготавливаются из:

• ステンレス鋼。 материал, который не ржавеет, не меняет своих эксплуатационных свойств под воздействием высоких температур или огня. Она легкая и простая в установке. Сталь безвредна, не изменяет химический состав воды.
• Латунь. Прочный материал, который не ржавеет и не подвергается воздействию высоких температур. Латунь — дорогой, но долговечный материал.
• Полипропилен. Дешевые, не подверженные коррозии и легкие. Не подлежит ремонту, используется в местах с низким давлением воды. Требуют особого подхода к установке.

Коллекторы различаются по способу их установки. Наиболее распространенным является резьбовой. Поставляется с евроконусом, с компрессионными или рифлеными фитингами. Комбинированные фитинги встречаются реже. Стандартные модели имеют от 2 до 6 розеток. Если используются не все розетки, их можно закрыть заглушками и открыть в будущем.

Известные бренды

Валтек (VALTEC) — итальянский производитель линейки изделий для построения систем водоснабжения. Всегда в продаже полный ассортимент продукции для металлопластикового, полипропиленового водопровода и систем из нержавеющей стали. В России представительства находятся в 6 городах, в том числе Москве, Санкт-Петербурге, Краснодаре.

Рехау (Rehau) — немецкий производитель, ведущий историю с 1948 года. Продукция проходит многоступенчатый контроль качества.

Фар (FAR) — ещё одна итальянская компания. Кроме запорной и распределителльной арматуры, в линейке присутствуют трубы металлопластиковые, полипропиленовые, медные и стальные.

Особенности гребенки распределительного коллектора для воды

Для повышения комфорта применения горячей и холодной воды используются сантехнические коллекторы с отсекающими кранами. Устройство обеспечивает разделение воды на несколько потоков. Благодаря тому, что диаметр входного отверстия превышает данное значение для выходного патрубка на 20-40%, при одновременном открывании нескольких кранов снижение потока воды и давления не происходит.

Коллекторная схема является более удобной и комфортной в эксплуатации, чем традиционная. Однако ее стоимость будет в несколько раз превышать цену обычной системы. Например, распределительный коллектор для воды Pexay стоит 5-10 тыс. руб.

Коллекторы изготавливаются из нержавеющей стали, латуни, полипропилена или сшитого полиэтилена. Трубы для системы водоснабжения могут крепиться с помощью резьбовых соединений, посредством евроконусов, с применением компрессионных фитингов. Используется также комбинированный вариант, который предполагает соединение на резьбе для больших диаметров и пайку или компрессионные фитинги для малых.

Распределительные коллекторы для водоснабжения могут быть оснащены 2-6 отводами. Изделие имеет два крепления для стыковки, которые соответствуют диаметру трубы, подающей воду. Они также используются для соединений нескольких элементов в составной блок без применения дополнительных переходников.

Для повышения комфорта применения горячей и холодной воды используются коллекторы с отсекающими кранами

При выборе материала для изготовления коллектора следует учитывать тип подающей трубы. Лучше, если они будут выполнены из одного материала

Здесь следует принять во внимание, что полиэтиленовые изделия соединяются компрессионными фитингами, а полипропиленовые – посредством пайки. Перед коллектором следует установить фильтр, прибор учета и обратный клапан

О терминологии

«Стоп! Уже началась путаница!» — сказала однажды птица Додо Алисе в сказке Льюиса Кэрролла. Это замечание верно и в нашем случае.

Применительно к водоснабжению под одним словом понимаются два абсолютно разных устройства:

1. Солнечный коллектор служит для нагрева воды. Он адсорбирует солнечное тепло и использует его для нужд ГВС;

Солнце обеспечивает дом горячей водой

1. Распределительный коллектор в системе водоснабжения позволяет независимо подключить к одному вводу несколько сантехнических приборов. При этом к каждому прибору ведет собственная подводка, а отключение воды выполняется непосредственно в коллекторном шкафу.

Коллектор распределительный водоснабжения размером 3/4 дюйма

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Итак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Особенности выбора коллектора

Материал.

-Пропилен. Легкие, не ржавеют и не требуют больших затрат. Минусы: Трубы соединяются с коллектором с помощью сварки, и соединение не разбирается.

— Сталь. Они предлагают отличное соотношение цены и качества. Стальные коллекторы не боятся работы при высоких температурах, долговечны и компактны одновременно.

-Брасс. Самый прочный из коллекционных материалов. Срок службы латуни составляет не менее 10-20 лет, она не ржавеет, но стоит дороже.

Скорость.

Обычно выпускаются коллекторы с 2-6 выходами, но имеются и более крупные модели с 10-12 выходами. Число не «больше — значит лучше»; оно определяется потребностями системы.

Как уже говорилось, рекомендуется покупать коллекторы с небольшим «запасом» в одну-две ветки. Лишние ветви затыкаются и используются по мере необходимости. Обратная ситуация наблюдается во многих филиалах. Для этого используйте комбинацию из двух или трех коллекторов.

Рабочее давление.

Это максимальное внутреннее давление, которое коллектор может выдержать без повреждений. В системах отопления и водопроводной канализации давление редко превышает 2-5 бар. Однако из-за риска кратковременного шока коллекторы берутся с запасом прочности.

Резисторы до 10 бар являются наиболее популярными и перечислены во всех материалах коллекции. Если требуется большее сопротивление, используйте латунные коллекторы с рабочим давлением до 20 бар.

Тип клапана.

Определяет, в какой степени можно управлять потоком воды в системе.

-Шаровые краны имеют только два положения. Вода может либо течь, либо блокироваться.

-Клапан на выходе коллектора может открываться и закрываться, а также регулировать поток в каждой секции.

Коллекторы, фитинги и трубы приобретаются одновременно, чтобы обеспечить точную подгонку.

Коллекторы помогают сделать трубопровод более функциональным. Они также гораздо удобнее и практичнее с точки зрения пользователя.

Как выбрать гребенку для воды

На стадии монтажа водопровода или отопительной системы с использованием современных технологий не обойтись без распределительного коллектора. Данное устройство позволяет перенаправлять потоки жидкости.

Благодаря распределительному коллектору можно легко отключать или ограничивать пропускную способность каждого контура отопления или водоснабжения в частном доме или квартире. Это, в свою очередь, позволяет значительно экономить денежные средства на отоплении тех помещений, в которых поддержание высокой температуры не требуется.

Данное устройство также позволяет более равномерно распределить давление жидкости между потребителями, что практически невозможно сделать при последовательном подключении.

Величина затрат на создание водопровода в доме

Без сомнения, вопрос «сколько стоит провести водопровод в частный дом» волнует многих. Величина затрат зависит от региона и типа источника воды. Кроме того, затраты на создание водопровода будут зависеть, в случае обустройства колодца или скважины, от глубины залегания водоносного слоя и типа грунта. Довольно точно цена проведения водопровода в частный дом определяется только специалистами. Ориентировочные затраты на монтаж водопровода от 20 до 30 тыс. рублей при подключении к центральному водоснабжению. Если же воду предполагается извлекать из колодца, то расходы на его обустройство могут составить около 10 тыс. рублей.

Если провести водопровод в частный дом от артезианской скважины, то затраты могут достигнуть ориентировочной величины в 160 тысяч рублей. Вода в артезианской скважине обычно находится под давлением, поэтому отпадает необходимость в глубинном насосе. Значительные расходы на создание артезианской скважины складываются из расходов на ее регистрацию, бурение, приобретение аккумуляторной емкости и покупку (при необходимости) насосной станции. Естественно, что все расходы окупятся в дальнейшем, ведь вода отличнейшего качества будет абсолютно бесплатна в любом необходимом количестве.
