Сифон для душевой кабины с низким поддоном?

Выбор сифонов

Все сифоны можно подразделить по двум основным признакам:

• по виду конструкции;
• по способу управления.

Конструкции сифонов

Сифон для низкой душевой кабины может быть одним из следующих видов:

трубный. Такие устройства изготавливаются из жестких труб и могут иметь любую форму, например, в виде буквы S или U. Устройства отличаются невысокой стоимостью, отличной пропускной способностью и надежностью, однако для установки на низкие душевые кабины подходят крайне редко, так как имеют значительные размеры;

Сифон для низкого поддона, изготовленный из труб

гофрированный. В основе конструкции сифона располагаются не жесткие, а мягкие гофрированные трубы, позволяющие поместить конструкцию в малых пространствах. Основным отрицательным качеством устройства является небольшой срок службы, так как внутренняя поверхность гофрированного шланга не ровная и способствует быстрому загрязнению устройства.

Мягкий сифон для душевого поддона

колбовый (бутылочный). Широкую популярность колбовые сифоны получили благодаря простоте конструкции и возможности периодического очищения. Для подключения душевых кабин подходят только специальные модели небольшой высоты.

Оборудование, оснащенное колбой для быстрой очистки

Для душевых кабин с низкими поддонами преимущественно применяются колбовые сифоны, способные легко располагаться в ограниченном пространстве.

От использования гофрированных лучше воздержаться, так как они подвержены повреждению в местах изгиба. Их применение является целесообразным только при условии редкой эксплуатации душа или при крайне ограниченном бюджете. Так, бутылочный сифон стоит около 1500-2000 рублей, а то время как стакан для душевой с гофрой можно приобрести за 150 рублей.

Способы управления сифона

По способу работы различают:

устройства с ручным открывание. Обычные сифоны, дополнительно оснащенные крышкой. Если крышку закрыть, то вода в поддоне будет скапливаться. При открытой крышке вода будет сразу поступать в канализационную трубу;

Устройство с ручным открыванием

автоматическое оборудование. Сифоны-автоматы могут быть оснащены специальной ручкой, приводящей в действие крышку сливного отверстия или системой Click-Clack (крышка сливного отверстия открывается и закрывается от нажатия).

Устройство, оснащенное системой Click-Clack

Сифоны-автоматы значительно удобнее в использовании, чем ручные устройства, однако стоимость такого оборудования выше.

Критерии подбора сифона

Сифон для душевой кабины с низким поддоном подбирается исходя из следующих факторов:

• диаметр сливного патрубка сифона должен соответствовать диаметру сливного отверстия. Только в этом случае при установке оборудования можно достигнуть полной герметичности. Размеры сливного отверстия можно узнать из технической документации к поддону или замерить самостоятельно. Стандартные устройства выпускаются с диаметром слива 52 мм или 62 мм. Сливы большего диаметра (90 мм) обычно устанавливают на поддоны с высоким бортиком;
• диаметр сливного патрубка влияет на пропускную способность сифона. Если диаметр менее 62 мм, то максимальная высота набранной в поддон воды должна быть менее 12 см. Для более широких сифонов показатель уровня воды может увеличиваться до 15 см. Если пропускная способность сифона не соответствует техническим характеристикам, то вода будет уходить слишком медленно, что не исключает переполнение поддона и затопление;
• низкие поддоны не оснащаются функцией перелива, поэтому следует выбирать оборудование с одним сливом;
• способы прочистки сифона. В продаже можно найти устройства, обладающие функцией самоочистки. Такое оборудование прослужит более длительный срок. Если сифон не может очищаться самостоятельно, то сливное отверстие рекомендуется защитить металлической решеткой, препятствующей засорению устройства;
• материал, применяемый для изготовления фиксирующего болта. Винт, соединяющий верхнюю и нижнюю части сифона, может изготавливаться из нержавейки и никелированной (хромированной) стали. Срок службы нержавейки значительно больше, чем стали. Данный фактор влияет на период эксплуатации самого устройства.

Как выбрать слив для душевой кабины с низким поддоном

Бывают случаи, когда в комплекте с душевой кабинкой отсутствует сифон, поэтому возникает необходимость приобрести его отдельно. Прежде всего, нужно знать диаметр сливного отверстия – по стандартам их бывает три вида. Сливные сифоны с размером 52 и 62 мм нужно монтировать так, чтобы к ним всегда был доступ и в случае засора или протекания всегда удобно было устранить проблему. Сифон с диаметром 90 мм можно зашивать в пол, его удобно чистить изнутри кабинки.

При монтаже сифона немаловажную роль играет количество стыков, чем их меньше, тем ниже вероятность подтекания конструкции.

По механизму действия сифоны бывают:

• Стандартные. Данный вид сифон считается устаревшим и самым дешевым из всех. При необходимости закрываются пробкой-заглушкой, которая идет в комплекте, ее также можно приобрести в любом хозяйственном магазине.
• Автоматические. Сифон управляется специальной ручкой, которая при повороте закрывает сливное отверстие.
• Click-clack. Новейшая модель управляется простым нажатием ноги на клапан на сливном отверстии.

Для низкого поддона перелив не понадобится, но в душевых кабинках с глубокой емкостью боковой перелив нужно установить, чтобы вода, набранная в поддон, не выливалась наружу.

Сифон для душевой кабины

Для установки в современных душевых кабинках производятся специальные виды сифонов, отличающиеся некоторыми конструкционными особенностями и материалами, используемыми в процессе изготовления. Модели сифонов могут быть стандартными, автоматическими и типа «Клик-клак».

• трубные, или коленные пластиковые модели, представленные несколькими трубками, которые имеют определенную U или S-образную изогнутость. Чаще всего конструкция является жесткой, нуждающейся в тщательном подгоне всех элементов в процессе установки и предназначающейся для глубоких поддонов. Достоинства вида представлены повышенной надежностью;
• бутылочные модели оптимально подходят для установки в любых типах поддонов, что обусловлено особой формой и легкостью подсоединения к канализационной системе. Сточные воды отводятся посредством боковой трубы. Конструкцию удобно эксплуатировать и достаточно легко обслуживать, но монтаж должен выполнятся при наличии некоторых навыков, а кроме того, внушительные размеры потребуют выделения значительного свободного пространства;
• гофрированные модели относятся к категории не слишком надежных сантехнических устройств, но простых в самостоятельной установке. Основные недостатки представлены риском появления трещин на участках сгибов в процессе эксплуатации, быстрым загрязнением и необходимостью использовать при монтаже специальные хомуты.

Особой популярностью сегодня пользуются простые по конструкции трап-сливы, высота которых начинается от 80 мм. Модели лишены вводов перелива и заглушек, поэтому предназначены для установки в низких поддонах.

Современные сифонные устройства могут иметь систему перелива, извлекаемую защитную корзину и донный клапан, а также декоративную решетку.

С низким поддоном

Несмотря на визуальную простоту, правильно выбрать сифон для установки в сантехнические устройства с низким поддоном может быть достаточно проблемно, что объясняется большим количеством типоразмеров и многообразием форм. При выборе следует ориентироваться на такой ограничивающий фактор, как небольшая монтажная высота модели.

Сифон для низкого поддона

Также очень важно помнить, что при установке сверхнизких душевых поддонов, необходимо обратить повышенное внимание на показатели пропускной способности сифона, что обусловлено высоким риском появления засоров внутри системы. Замена сифона в душевой кабинке с низким поддоном, осуществляется посредством полного демонтажа сантехнического устройства, что является, к сожалению, конкретным недостатком таких моделей

Замена сифона в душевой кабинке с низким поддоном, осуществляется посредством полного демонтажа сантехнического устройства, что является, к сожалению, конкретным недостатком таких моделей.

С высоким поддоном

Самые основные проблемы выбора сифона для высокого душевого поддона представлены необходимостью правильно определиться с техническими характеристиками, включая диаметр горловины, а также с пропускной способностью устройства.

Второй параметр очень важен, так как управляет скоростью спуска сточной воды и минимизирует риск засорения сливной системы или канализационного стояка.

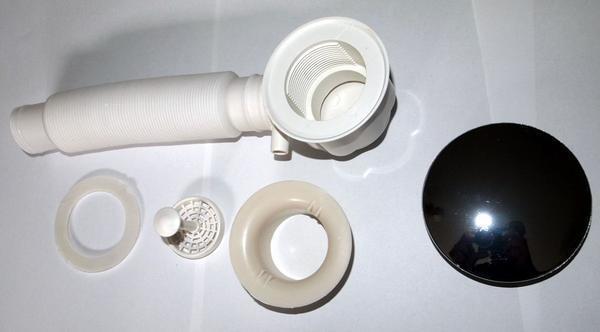

Разобранный сифон

Для обустройства душевых кабинок, имеющих высокий поддон, специалисты рекомендуют отдавать предпочтение сифонам диаметром 9,0 см.

Более маленькие по размерам элементы способствуют сохранению во внутренней части ненужного запаса воды, негативно влияющего на прочностные характеристики сифона. Также внимания требует наличие в конструкции функции самоочищения или простой сетки, предупреждающей образование засоров.

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

• мусоросборник;
• резиновые уплотнители, обеспечивающие герметичность;
• гидрозатвор, препятствующий проникновению газов в помещение;
• защитная сетчатая накладка;
• корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

• устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
• диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
• пропускная способность (должна превышать количество отводимых стоков);
• наличие мусоросборника и гидрозатвора.

Канальная система

Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Виды сифонов

Отверстие для установки сифона для низкого душевого поддона может располагаться как в центре, так и по краям. Поэтому устройства, предназначенные для стока воды, имеют некоторые различия в конструкции.

Различают несколько видов сифонов:

1. Простой. Имеет несложную конструкцию. Отверстие для слива в таком устройстве направляется непосредственно в гибкую или жесткую сливную трубу. Такой сифон может оснащаться разборным коленом. Это значительно облегчает его очистку от грязи. Иногда конструкцию устройства монтируется так, чтобы сифон имел возможность самоочищаться.
2. Автоматический. Обычно не оснащается гидравлическим затвором. Имеет специальную заглушку, расположенную в сливной части. Она не позволяет запахам из канализации направляться вверх. Автоматические сифоны зачастую оборудуются специальными ручками, предназначенными для контроля работы заглушки.
3. Устройство click-clack. Закрытие и открытие слива происходит под действием нажатия ногой непосредственно на верхнюю часть устройства. Механизм работает с двумя типами нажатий. При первом срабатывает закрытие отверстия, при втором – его открытие. Заглушка в таком сифоне располагается в сливном отверстии. Она обеспечивает отток воды по направлению к основанию поддона.

Различают такие устройства также в зависимости от их конструкции. Так, выделяют несколько видов сифонов:

Гофрированные. Изготавливаются из эластичной гофры. Могут изгибаться под любым углом. Оснащены специальным фиксатором из пластика (пластиковой лентой). Изгиб трубы здесь выполняет роль гидравлического затвора. Предназначаются такие сифоны для установки в самых труднодоступных местах душевой кабины. Если сравнивать эти устройства с другими видами сифонов, то они являются менее надежными и долговечными.

Бутылочные. Чаще всего устанавливаются в кухонных мойках. По своей конструкции чем-то напоминают бутылку, из-за чего и получили соответствующее название. Они имеют большие габариты и при установке занимают довольно много свободного места. Расширение конструкции, представленное в форме бутылки, позволяет задерживать небольшое количество воды в сифоне. В результате чего запахи и газы с канализации не имеют возможности возвращаться назад. Внутри такого расширения часто скапливается пыль, грязь, мусор. Однако сифоны такого вида очень легко чистятся и разбираются. Перед тем как открутить и разобрать такое устройство, следует разместить под него пустую емкость. Это необходимо для того, чтобы вода, которая в нем скопилась, не пролилась на пол.

Трубные (иначе коленные). Внешне такие устройства напоминают изогнутый трубопровод из пластика либо из металла. Трубные сифоны обычно имеют форму буквы «U» или «S». В такой конструкции водяной затвор располагается именно в районе изгиба. В отличие от гофрированных устройств трубные являются более прочными и надежными. Однако не отличаются особой компактностью.

Как подключить канализацию к душевой кабине

Для этого нужно выбрать для неё место и приготовить соответствующие приборы и материалы. При определении наилучшего размещения необходимо учитывать положение коммуникаций в доме. Когда подключается канализация под душевую кабину, нужно обеспечить прокладку труб таким образом, чтобы они не нарушали дизайн помещений. Перед началом установки рекомендуется составить подробную схему, которая станет основой для последующих действий.

Для работы потребуется следующее:

Гофрированные трубы будут необходимы для монтажа той части стока, которая находится у душевой кабинки.
Жёсткие трубы с переходниками потребуются для слива воды в канализационную систему.
Сифон выбирается так, чтобы он был надёжен и было удобно проводить его обслуживание.
Важно правильно произвести герметизацию стыков. Для этого удобно использовать фум-ленту.
Для того чтобы обеспечить горизонтальную установку поддона и нужную степень наклона сточной трубы будет необходимо воспользоваться ватерпасом.
Также нужен набор отвёрток или шуруповёрт

Использование последнего будет более удобным. Для корректировки высоты ножек могут потребоваться гаечные ключи.

Процедура выполнения работ заключается в осуществлении следующих действий:

• Перед началом процедуры требуется удалить всё лишнее, что будет мешать выполнению работ.
• Надо перекрыть воду.
• Нужно установить поддон и при этом точно отрегулировать длину ножек. Используя ватерпас добиваются горизонтальности его размещения. Высота должна быть такой, чтобы под ним помещался сифон. В некоторых случаях после того, как его положение будет зафиксировано, делают основание с использованием керамических кирпичей.
• Производится установка полипропиленовых труб. Они должны иметь такой наклон, чтобы обеспечить сток жидкости в канализационную систему. Фиксацию выполняют с использованием специальных хомутов. В тех местах, где требуется изгиб, применяют гофрированные трубы.
• Собирают сифон и присоединяют его к стоку душевой кабины и к ранее установленным трубам. Рекомендуется выбрать наиболее компактную разновидность. Все стыки для обеспечения герметичности обматывают фум-лентой. Если этого не сделать, нельзя в будущем исключить образование протечек. При необходимости применяют гофрированные трубы там, где требуются изгибы.
• Обязательным этапом является проверка исправности. Для этого достаточно вылить ведро воды в поддон и посмотреть, как работает установленная система.

Затем проводится окончательная сборка душевой кабины, включающая в себя подключение к водопроводу, монтаж стен и другие необходимые операции. Если будет использоваться жёсткая вода, дополнительно потребуется установить фильтр.

Чертёж душевой кабиныИсточник kodremonta.ru

Виды и особенности поддонов

Поддоны в ванной комнате нужны, чтобы вода во время проведения гигиенических процедур не попадала на пол. На выбор предоставляются 4 варианта подобных конструкций:

• акриловые — дешевые и не тяжёлые. Из минусов: легко царапаются и быстро теряют внешний вид;
• из стали — прочные, недорогие. Из минусов – скользкие, хрупкие. Также могут быстро покрываться ржавчиной;
• керамические или каменные — прочные, красивые. Из минусов: тяжёлые, дорогие, непригодные к ремонту;
• чугунные — прочные, надежные, долговечные. При ударе капель об поддон нет шума. Из минусов: тяжёлые, дорогие, ограниченность форм, долгий прогрев.

Готовые решения очень удобны, потому что экономят время на установке. Но иногда владельцы квартир сами создают поддоны из плитки. Все потому, что у кафеля есть несколько неоспоримых преимуществ перед другими материалами:

• создание формы поддона ограничивается только фантазией;
• дешевле;
• легче подобрать нужные плитки под интерьер ванной комнаты;
• прочный;
• более долговечный и красивый;
• проще мыть.

Однако и без минусов не обойтись. Красота стоит десятков часов, которые уходят на ожидание, когда высохнет клей. Также покупать нужно качественные материалы, чтобы поддон в ванной комнате прослужил не 1 год, а как минимум 10.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины

Особенности демонтажа и замены

Независимо от типа используемого сифона, перед тем как поменять его, нужно будет запастись уплотнительными манжетами, а также подготовить соответствующий сантехнический инструмент. В зависимости от сложности заменяемого устройства, могут потребоваться:

• разводной ключ – во всех случаях;
• набор отверток (для снятия декоративного покрытия);
• металлические скребки (шпатели), необходимые для демонтажа плитки.

Две последние позиции потребуются в случае, если для доступа к сифону придется разбирать основание-пьедестал.

При первом из рассмотренных ранее вариантов расположения сифона остается только купить новый прибор и установить его на прежнее место, не забыв поставить новые уплотнительные прокладки.

Во второй ситуации (сифон с ручным управлением) к монтажным работам следует хорошо подготовиться, разобрав имеющиеся декоративные покрытия. После их снятия можно будет подобраться к подлежащему замене сифону.

В случае, касающемся автоматических устройств, работы предстоят наиболее сложные и неприятные, и им нужно уделить особое внимание. Для доступа к сифону-автомату потребуется:

Для доступа к сифону-автомату потребуется:

• Полностью разобрать поддон кабинки, если это позволяет сделать его конструкция.
• Если его снять не удается – попытаться разобрать расположенный под ним пьедестал (фото слева).
• Но прежде нужно будет с помощью шпателя снять всю плиточную отделку, а затем удалить часть кирпичей или бетонных блоков.

Только таким образом можно будет подобраться к подлежащему обновлению устройству, а затем снять его и заменить новым.

В заключение отметим, что обновить сифон будет намного проще, если заранее побеспокоиться о снятии размеров по месту его установки. В этом случае не потребуется никаких дополнительных доработок и подгонок.

Сифоны для глубокого поддона

Глубокие поддоны более актуальны на сегодняшний день, так как они используются и как площадка для душа, и как небольшая ванна (их глубина достигает 45 см). Ещё одно преимущество таких ёмкостей перед низким поддоном, о котором будет рассказано ниже, — это удобный доступ к сантехнической арматуре, возможность контролировать её соединения и удалять засоры, если таковые появятся. Регулируемые ножки, на которых стоит эта конструкция, поднимают её над полом и обеспечивают надлежащий контроль над системой водоотведения душевой кабины. На такие ёмкости устанавливаются следующие конструкции:

• Гофрированный сифон – самый простой в установке и самый дешёвый элемент слива. Он собран из двух частей: собственно, сам слив, который устанавливается в выходном отверстии поддона, и гофрированная мягкая трубка, которая соединяет этот слив с канализацией. А для того, чтобы трубка эта выполняла функции гидрозатвора, её изгибают в форме английской буквы U или S и фиксируют такой изгиб с помощью изоленты или специальных хомутов. В этом колене, в нижней его части постоянно стоит вода и не пропускает затхлый запах в душевую кабину. Однако, у этих изделий есть и недостатки – гофрированная трубка плохо переносит температурные перепады и может треснуть. К тому же, её зубчатая поверхность тормозит мусор, и он, со временем, скапливается в нижней части гидрозатвора, постепенно засоряя гофру.
• Коленный сифон для душевого поддона немного сложнее, чем гофрированный, коленом для гидрозатвора в нём служит гладкая пластмассовая трубка, которая улучшает проходимость воды и мусора в канализацию. Такой сифон состоит из трёх частей (слив, колено и жёсткая пластмассовая труба, соединяющая слив с канализационной трубой.
• Самый распространённый сифон для душевого поддона – бутылочный. Его название говорит само за себя. «Горлышко» такого сифона подсоединено к сливу в мойке, а на дне его стоит вода, создавая с помощью специального устройства внутри этой «бутылки» гидрозатвор. Сбоку к нему присоединяется трубка (жёсткая или гофрированная), которая соединяется с канализацией. Большой плюс этой конструкции в том, что нижняя часть её откручивается и поэтому удалить скопившийся там мусор очень просто. Однако классический бутылочный сифон установить здесь очень сложно – из-за его приличного размера, поддон придётся устанавливать высоко над полом. Поэтому сейчас выпускается модификация этого устройства, где корпус этой самой «бутылки» расположен не вертикально, а горизонтально. Что даёт возможность установить его даже в труднодоступных местах.
• Автоматический сифон для душевого поддона обычно не оборудован гидрозатвором. Его слив оснащён специальной заглушкой, которая не даёт запахам проникать в душевую кабину и управляется ручкой, к которой прикреплён тросик. Поворотом этой ручки заглушка открывается и закрывается.
• Сифон для поддона душевой кабины «клик-клак» (click—clack) – универсальный механизм, который устанавливается в сливном отверстии и может открывать и закрывать слив простым нажатием на него. Для того, чтобы спустить воду из поддона, не нужно нагибаться, достаточно ногой нажать на крышку этого устройства. Этот сифон для душа имеет презентабельный вид и украшает душевую кабину.

Замена старого сифона: особенности

Специфика замены старой канализационной водоотводящей арматуры не отличается от установки новой. Но существуют некоторые особенности по замене сифона, в зависимости от высоты самого поддона.

Как поменять слив в кабине с высоким поддоном

Замена слива с высоким поддоном – простая задача, поскольку он расположен в зоне доступности. Если это трубная система, открутите одну сторону, поднимая вверх для слива остатков воды.

Если арматура цельная из нержавейки, открутите по обе стороны – от слива в канализацию и вывода из поддона. Замена происходит аналогично описанному выше способу.

Как снять в кабине с низким поддоном

С низким расположением поддона стоит проявить смекалку. Если сифон находится в коробе, то ремонт производится обычно

Если же арматура лежит на полу, упираясь в него, важно не повредить места крепления патрубков от канализации и поддона. Все работы проводятся аккуратно, используются тряпочки для впитывания грязной воды

В случае поддона с гидрозатвором

Гидрозатвор – практичное решение, позволяющее избавиться от неприятных запахов канализации. Вместе с тем, водная пробка становится препятствием для прохождения воздуха. Устройство арматуры состоит из 2 соосных цилиндров различного размера, находящихся один в другом.

Внутренний слой гидрозатвора начинается от потолка, внешний – со дна сифона. Благодаря этому создается меандр для застаивания воды.

Изначально снимается декоративная панель из-под душевого поддона. Такой элемент крепится методом «защелок/клипс», поэтому для демонтажа нужно только надавить на экран и клипсы расщелкнутся. Далее:

1. Перекрывается вода.
2. Снимается колено с канализационного выхода.
3. Разводным ключом снимается с резьбы шайба из поддона.
4. Распаковывается новый сифон.
5. Снимается клапан слива и монтируется его верхняя часть на наружную сторону душевого поддона, нижняя – ко дну.
6. Вывинчивается втулка и обрабатывается силиконом.
7. Крепится крышка сифона к сливному выводу поддона. Резьба должна совпадать.
8. Устанавливается перелив и подсоединяется колено к канализации.

Высота вывода труб воды и канализации

В зависимости от угла уклона канализационной трубы:

• для трубы диаметром 100 мм — минимум 2 см на метр
• для трубы диаметром 50 мм — минимум 3 см на метр

На какой высоте выводится канализация для сантехнических приборов?

Для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ.

В других случаях:

• для унитаза подвесного 220-240 мм от пола
• для душевой кабины с поддоном 60 мм
• для умывальника 500-550 мм
• для ванны 100-150 мм
• для кухонной мойки 300-400 мм
• для стиральной и посудомоечной машины 600-700 мм

Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Данный подиум, также может играть и декоративный характер.

Холодная и горячая вода выводится на высоте:

• для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку — нижней, боковой или задней) примерка по месту даст самый верный ответ
• для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки — 2100-2250 мм (от низа лейки до дна поддона)
• для ванны 750-800 мм от пола
• для умывальника 550-650 мм
• для кухонной мойки 500-600 мм
• для стиральной и посудомоечной машины 700-750 мм

Расстояние между розетками вывода воды:

• для душевой кабины и для ванны 150 мм от центральных осей
• для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм. Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды).

И не забывайте также, что уровень пола в туалетных и ванных комнатах должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.

Желательно купить всю сантехнику до момента начала прокладки сантехнических коммуникаций. Это позволит упростить задачу сантехнику, а также снизит риски на ошибки.

Источник
