Как подключить вентилятор в ванной к выключателю

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

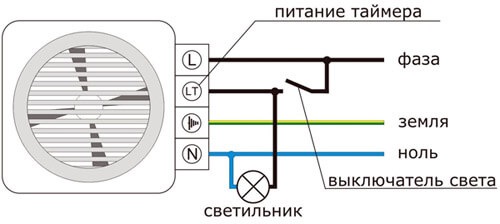

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других class=»aligncenter» width=»720″ height=»420″

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Две схемы таймера для вентилятора ванной комнаты.

Когда делал ремонт в своей квартире решил, что не лишним было бы установить принудительную вытяжку в ванной комнате и туалете. Но когда приобретал стройматериалы и различные аксессуары, то, то ли второпях, то ли что перепутал, но получилось так что приобрел вентилятор без таймера. Обнаружил свой промах спустя примерно через полгода, чек естественно не сохранился, возвращать в магазин на обмен было уже бессмысленно. Нуда ладно, решил, сделаю таймер сам, когда уже закончу ремонт. Велосипед изобретать не стал, погуглил подходящую схему в интернете. На счастье, довольно быстро на одном форуме удалось найти вначале одну подходящую для меня схему на таймере CD4060. Нашелся добрый человек, который снял схему с рабочего образца бытового вентилятора «Домовент 100С». К схеме прилагается совсем короткое пояснение, не густо, но спасибо и на том.

Собрал схему вначале на макетке, подобрал режимы и… вуаля. Схема вполне рабочая, но пришлось слегка доработать, так как при подаче фазного напряжения на вход IN вентилятор включается моментально. Меня это не устроило. В случае ошибочного нажатия на пусковую клавишу, вентилятор запускаться сразу, по моему мнению, не должен. Для этого после диода VD4 добавил еще один резистор на 300 килоом, теперь для запуска вентилятора необходимо удерживать клавишу в течении примерно двух секунд. Ниже эта же схема с номиналами конденсаторов и добавленным резистором (обведен желтым цветом). Вероятно, можно обойтись и без резистора R9, теоретически надо увеличить сопротивление резистора R6 примерно вдвое. Просто я собрал схему на макетке и потом чисто на автомате перенес все компоненты в плату, особо не напрягаясь. Хотя микросхема рассчитана на рабочее напряжение питания от 3 до 15V, для стабильной работы, стабилитрон лучше поставить на напряжение от 5 до 12V, можно и двух анодный. На рисунке ниже параметры компонентов подобраны под напряжение 10V. Диоды подойдут 1N4001 или аналогичные, задающий конденсатор С5 желательно использовать с хорошей температурной стабильностью. Транзистор любой маломощный p-n-p, с hfe около 120 – 250. Симистор, Z0103 или любой другой подходящий по размерам и мощности.

Схема находится постоянно подключенном состоянии, но учитывая мизерный потребляемый ток, на этот недостаток можно закрыть глаза. При первом включении устройства, вентилятор запускается сразу и работает до завершения цикла таймера. То есть, в случае перебоев с подачей электроэнергии, вентилятор запустится сам в момент возобновления подачи тока, что в общем не очень хорошо. Представьте к примеру, что среди ночи в полной тишине, в ванной комнате вдруг загудел вентилятор. Когда уже плата была готова и уже смонтирована на постоянное место жительства, наткнулся еще на одну схему. Следующая схема лишена этого недостатка, да и деталей содержит гораздо меньше. Но пришлось и ее подправить. В основе устройства микросхема ТС4093ВР (К561ТЛ1 полный отечественный аналог) содержит 4 элемента 2И-НЕ с триггерами Шмидта на входах.

В первую очередь емкость конденсатора С1 оказалась маловата и при включении оптосимистора, напряжение питания падало, более чем в два раза, вентилятор успевал лишь коротко дернуться, поэтому увеличил ее вдвое. Так же, как и в первом случае отсутствовала задержка включения вентилятора. Тут (см. рис. ниже) последовательно с конденсатором С2 добавил резистор номиналом 43 килоома, этим удалось убить двух зайцев. В первых получил двухсекундную задержку включения. Во-вторых, удалось обойтись подстроечником меньшего номинала (на 10 мегаом найти не удалось). Вход логического элемента DD1 подключил в точке соединения резистора и конденсатора (см. рис ниже). Убрал из схемы резистор R12 и конденсатор C5, схема работает неплохо и без них.

Р.С. Вторая схема была мной опробована на макетной плате чисто из любопытства и спортивного интереса. Жаль, что попалась на глаза значительно позже.

Комментарии ( 16 )

Источник

Монтаж вентилятора с таймером

Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.

Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.

Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.

Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.

Подключение к электросети

В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.

А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.

После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.

Порядок установки настенного устройства

Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.

А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.

Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.
