Сп 31.13330.2021 «снип 2.04.02-84* водоснабжение. наружные сети и сооружения»

Устройство и принцип работы

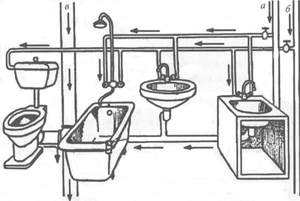

Устройство водоснабжения

от центрального магистраликолодцаведущая в домв определенную квартиру.

Нормальная работа системы водоснабжения обеспечивается давлением, которое создает насос, располагающийся, как правило, на главном водозаборе города. Вода, которая поступает в дом через основной трубопровод, в свою очередь, распределяется по всем квартирам по системе внутреннего водопровода.

Устройство канализации:

отводит сточные водыканализационная система отвода стоков.

• отсутствует запах;
• излишняя влажность;
• засоры и так далее.

Система канализации в домах старой постройки — единая. Начинаясь, к примеру, с кухни, проходит через туалет и ванную и подсоединяется к общему стояку, где верхняя часть общего стока выходит на крышу. Это необходимо для обеспечения вентиляции системы. В итоге, квартирная канализационная система отводит воду к общему стояку, который, в свою очередь, самотеком отводит трубу в общую магистраль канализационных труб.

В центре внимания

Реквизиты для осуществления перевода денежных средств в доход федерального бюджета

Посмотреть

Скачать

Рекомендации в целях определения оптимальных процедур взаимодействия уполномоченных банков и застройщиков при переходе на проектное финансирование объектов долевого жилищного строительства с использованием счетов эскроу для учета и использования в работе застройщиками, реализующими проекты долевого жилищного строительства с использованием счетов эскроу, финансируемые за счет кредитов, и соответствующими кредитными организациями, осуществляющими кредитование указанных застройщиков

Посмотреть

Скачать

Об обязанности застройщиков по уплате обязательных отчислений (взносов) в компенсационный фонд

Посмотреть

Скачать

Приказ Минстроя России от 27.09.2015 г. № 771/пр “Об утверждении Административного регламента по исполнению Министерством строительства и жилищно-коммунального хозяйства Российской Федерации государственной функции по осуществлению государственного контроля (надзора) за деятельностью саморегулируемых организаций в сфере теплоснабжения”

Посмотреть

Скачать

Реестр описаний процедур, включенных в исчерпывающий перечень процедур в сфере жилищного строительства, утвержденный постановлением Правительства Российской Федерации от 30 апреля 2014 года, № 403

Посмотреть

Скачать

Федеральный закон от 21 июля 2014 года № 217-ФЗ “О внесении изменений в Жилищный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации в части законодательного регулирования отношений по найму жилых помещений жилищного фонда социального использования”

Посмотреть

Скачать

Федеральный закон от 21 июля 2014 года № 255-ФЗ “О внесении изменений в Жилищный кодекс Российской Федерации, отдельные законодательные акты Российской Федерации и признании утратившими силу отдельных положений законодательных актов Российской Федерации” (о лицензировании управляющих компаний многоквартирных домов)

Посмотреть

Скачать

Постановление Правительства Российской Федерации от 05 мая 2014 года № 404 “О некоторых вопросах реализации программы “Жильё для российской семьи” в рамках государственной программы Российской Федерации “Обеспечение доступным и комфортным жильём и коммунальными услугами граждан Российской Федерации”

Посмотреть

Скачать

Федеральный закон от 21 июля 2014 года № 217-ФЗ “О внесении изменений в Жилищный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации в части законодательного регулирования отношений по найму жилых помещений жилищного фонда социального использования”

Посмотреть

Скачать

Распоряжение Правительства РФ от 30 апреля 2014 года № 718-р “Об утверждении индексов изменения размера вносимой гражданами платы за коммунальные услуги в среднем по субъектам Российской Федерации и предельно допустимых отклонений по отдельным муниципальным образованиям от величины указанных индексов”

Посмотреть

Скачать

Указ Президента Российской Федерации от 07 мая 2012 года № 600 “О мерах по обеспечению граждан Российской Федерации доступным и комфортным жильем и повышению качества жилищно – коммунальных услуг”

Посмотреть

Скачать

Постановление Правительства РФ от 30 апреля 2014 года № 403 “Об исчерпывающем перечне процедур в сфере жилищного строительства”

Посмотреть

Скачать

Положение о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации

Посмотреть

Скачать

Указ Президента РФ от 1 ноября 2013г. №819 “О Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации”

Посмотреть

Скачать

Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 5 мая 2014 г. № 223/пр г. Москва “Об утверждении условий отнесения жилых помещений к жилью экономического класса”

Посмотреть

Скачать

Приказ Минстроя России от 18 июня 2014 года № 321/пр  О внесении изменений в перечень субъектов Российской Федерации, на территории которых осуществляется реализация программы «Жилье для российской семьи» в рамках государственной программы РФ «Обеспечение доступным и комфортным жильем и коммунальными услугами граждан Российской Федерации», утвержденный приказом Министерства строительства и жилищно-коммунального хозяйства от 27 мая 2014 года №258/пр.

Посмотреть

Скачать

Федеральный закон от 21 июля 2014 года № 217-ФЗ “О внесении изменений в Жилищный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации в части законодательного регулирования отношений по найму жилых помещений жилищного фонда социального использования”

Посмотреть

Скачать

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

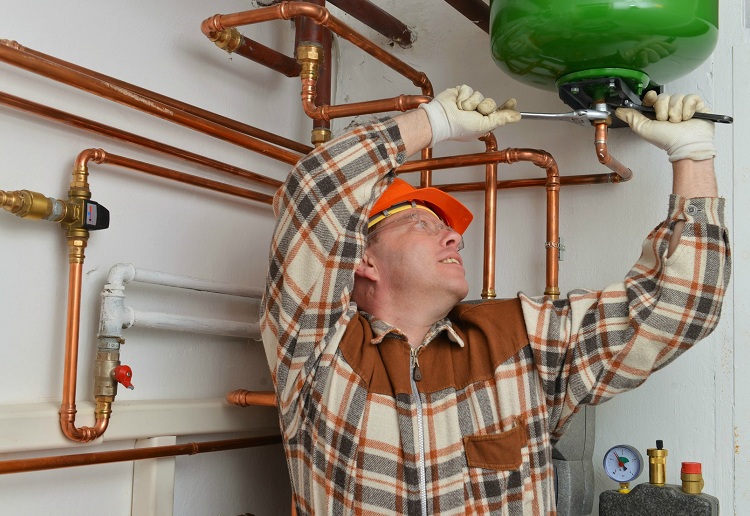

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

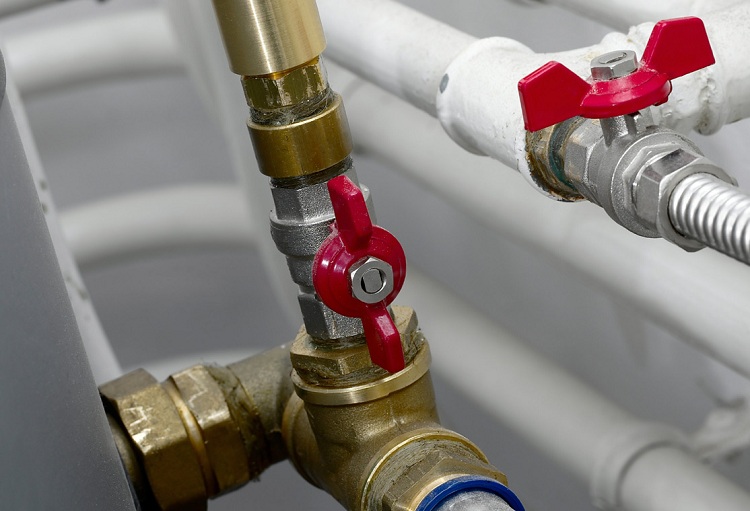

Запорная арматура должна находиться на каждом вводе, а также:

• на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
• на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
• на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
• перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

• смесители;
• уплотнительные прокладки;
• диафрагмы дросселирующие;
• различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

Сети внутренних (холодных) водопроводов

Встречаются тупики и кольцевые водопроводные системы. В тупиковых разрешено на время прекращать поставку воды. Количество пожарных установок в таких водопроводных конструкциях, соответственно с необходимыми параметрами, должно быть количеством до 12 (пункт 9.1).

Кольцевые системы обязательно должны иметь два соединения с наружной сетью, если наблюдается хотя бы один из пунктов: постройки с количеством пожарных систем выше 12, жилые конструкции с количеством квартир больше, чем четыреста, большие клубы со сценой, кинотеатры с числом посадочных мест, превышающих триста, бани, рассчитанные на двести и более посетителей.

Если вводы, соединяющие водопровод с наружной кольцевой системой, присоединяются к разным частям водопровода, то их необходимо оснастить всем необходимым оборудованием (задвижками, вентилями). Вводы обязаны иметь выход на разные участки. Состыковка с одним и тем же участком является нарушением норм.

Для обеспечения нормального напора воды и бесперебойной ее подачи система водоснабжения может оснащаться насосами

Если для увеличения давления и напора воды в трубопроводе нужна установка насоса, то производить её необходимо с учётом всех требуемых технических правил. Вводы трубопроводной системы соединяются перед насосом с монтажом специальной задвижки. Обратные клапаны, являются приспособлениями, которые регулируют поток транспортируемой по трубам воды.

По пункту 9.5 промежутки между питьевой и канализационной магистралью должны соответствовать всем техническим параметрам. По правилам эти расстояния не могут быть меньше 1,5 м. Отступ между трубопроводом и остальными поверхностями в помещениях не может быть менее, чем 0,2 м.

Установка водопроводных магистралей, как правило, проводится в подвалах или на технических этажах. Если в здании не предусмотрен цоколь или чердак, монтаж осуществляется под полом первого этажа, или же под потолком верхнего этажа постройки. Стояки прокладываются в шахтах. В зданиях, которые имеют повышенные требования к строительным нормам, может применяться скрытая установка водопроводов. Стальные трубопроводы, которые соединяются с применением резьбы, запрещается использовать при скрытой установке. Отделку стен после монтажа трубопроводов выполняют с помощью штукатурки.

Коллекторная система — в ней все необходимые запорные приспособления располагаются на входе в квартиру. Особенностью такой системы является то, что ответвления труб на разные нужды идёт от единой системы, расположенной в одном месте. Разрешается применять такую схему в жилых помещениях.

По пункту 9.9 СНиП монтаж внутренних сетей водопроводов и канализаций, которые подпадают под описание предприятий, должен проходить по всем необходимым критериям норм. Система должна быть установлена открыто. Трубы, которые подают техническую воду к устройствам, разрешается прокладывать под полом.

Согласно правилам, труба, подающая горячу воду, должна располагаться выше «холодной» ветки

Нельзя располагать холодные и горячие трубопроводы близко друг к другу без термоизоляции. Трубы, переносящие холодную воду, подлежат установке ниже труб с горячей водой. Также при монтаже труб должен учитываться угол наклона и конденсация влаги на их поверхностях.

Если температура в помещении, где расположен трубопровод, ниже необходимого показателя в 2 °С, то следует это учесть. Находясь в помещении с такой температурой, трубы могут замёрзнуть, поэтому необходимо оснастить их специальной изоляцией, которая предотвратит переохлаждение.

Противопожарные водопроводы

Все расчёты по устройству противопожарного водопровода и необходимым критериям расхода воды указываются в таблицах СНиП для внутренних водопроводов и канализационных систем (см пункт 6). Системы пожаротушения в различных типах зданий монтируются с соблюдением всех необходимых порядков и техники безопасности.

Показатель минимальной траты воды в жилых постройках обычно равен 1,5 л/с с учётом трат на систему пожаротушения. На производствах расход воды на случай пожара должен быть увеличен с учётом объёма постройки и её площади (пункт 6.3).

Нормы и правила установки системы подачи холодной воды

Внутренняя система водопровода по сфере применения бывает трех разновидностей:

• Для снабжения питьевой воды;
• Для обеспечения работы противопожарной системы;
• Для производственных сетей.

Проект, подобный этому, может составить каждый

Внутренняя сеть подачи холодной воды состоит из следующих элементов:

• Сантехнические установки и подводка к ним.
• Разводящие сети.
• Узлы, которые монтируются на вводе в сооружения.
• Запорные, регулирующие, а также смесительные арматуры.

Стоит отметить, что выбирать наиболее подходящий чертеж установки внутренней системы необходимо из учета особенностей сооружения, этажности, а также количества приборов, которые будут использоваться. Кроме этого, требуется строго соблюдать все нормы и предписания, устанавливаемые санитарными службами.

Важно! Категорически запрещено соединять водопровод, подающий питьевую воду, а также тот, который предназначен непосредственно для нужд бытового характера.

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды  должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

Холодные водопроводы

По пункту 4.1 СНиП, конструкции внутреннего водопровода, расположенные в жилых домах, на предприятиях (сюда относятся и противопожарные системы), обязаны состоять из:

• входящих в здание частей;
• специальных водоизмерительных узлов;
• разводящей системы в зависимости от типа здания;
• стояков;
• арматуры разных типов и т. д.

И внутренний, и наружный водопровод оснащают запорной арматурой — кранами и вентилями

Помимо этого, по СНиП наружные водопроводы должны прокладываться вне помещений и соответствовать необходимым нормам и техническим характеристикам. Для защиты такие трубопроводы должны оснащаться изоляцией. В некоторых случаях в систему внутреннего трубопровода необходимо включать насосные приспособления и запасные ёмкости.

Выбор водопровода и его комплектующих является важным пунктом и производится строго по техническим и санитарным нормам.

Пункт 4.4 включает в себя положение, по которому функциональные части трубопроводной системы должны соответствовать всем нормам и техническим характеристикам, а также обязаны быть устойчивыми к коррозийным воздействиям и отложению солевых масс, чтобы аппаратура и комплектующие трубопровода не выходили из строя через короткие сроки эксплуатации. Помимо этого, трубопроводы подлежат проверкам, профилактическим осмотрам и необходимым ремонтным мероприятиям в зависимости от состояния.

Противопожарный водопровод рекомендуется, как правило, объединять с питьевыми или производственными системами, если тип здания позволяет это сделать.

Очень важно при проектировании трубопроводов холодного типа учесть показатели шума. Особенно это относится к жилым объектам

Горячие водопроводы

Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.

В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.

СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС

В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.

Внутренние водопроводы, транспортирующие горячую воду

Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.

Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.

4.1 Общие положения по водоснабжению

4.1.1 Водоснабжение одноквартирного дома осуществляется от централизованной или групповой наружной сети водоснабжения, а при ее отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается автономная система водоснабжения.
4.1.2 Система водоснабжения одноквартирного дома включает:– присоединенная к централизованной или групповой наружной сети
– ответвление от наружной водопроводной сети, ввод в дом, внутренний водопровод или водоразборную колонку;
– автономная – водозаборное сооружение, водоподъемную установку, водоочистную установку, подводящий трубопровод, ввод в дом, запасную или регулирующую емкость, внутренний водопровод.
Автономная система горячего водоснабжения дополнительно включает водогрейный котел или теплообменник (при закрытой системе теплоснабжения), оборудование для поддержания заданной температуры в точках водоразбора, при необходимости -циркуляционные сети и насосы.
4.1.3 Все системы центрального (группового) водоснабжения на группу одноквартирных домов следует оборудовать устройствами для измерения количества воды. При этом в каждом доме должны устанавливаться счетчики холодной и горячей воды, а на водозаборных или водоочистных сооружениях – счетчики воды или расходомеры.

Счетчики воды следует размещать в удобном для снятия показаний и обслуживания месте, в помещении, в котором поддерживается температура воздуха не ниже 5 °С.

4.1.4 При устройстве ввода в дом, прокладке трубопроводов и навеске приборов должны соблюдаться дополнительные требования, направленные на обеспечение целостности
строительных конструкций, недопущение нерациональных потерь тепла, образование недопустимого количества конденсата в толще строительных конструкций в течение отопительного периода; такие требования должны устанавливаться в задании на проектирование с учетом особенностей конкретной конструктивной системы дома.
4.1.5 Система водоснабжения дома должна обеспечивать подачу требуемого СНиП 2.04.01 количества воды в дом. Допускается систему водоснабжения одноквартирного дома на семью из трех-пяти человек рассчитывать исходя из ориентировочного расхода воды 0,5 -1,0 м3/ч.
4.1.6 При проектировании и устройстве системы водоснабжения дома должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.02 и дополнительные требования настоящего Свода правил.
4.1.7 Монтаж трубопроводов следует выполнять с соблюдением требований СНиП 3.05.01 и СНиП 3.05.04, а также дополнительных требований настоящего Свода правил.
4.1.8 Гидравлический расчет сетей водоснабжения, проектирование и монтаж трубопроводов из полимерных материалов рекомендуется осуществлять в соответствии с СП 40-102.
4.1.9 Для устройства трубопроводов рекомендуется предпочтительно применять изделия из полимерных материалов.

Перечень предписаний к созданию внутренних сетей

Зачастую системы внутреннего водоснабжения и канализации устанавливают с применением конструкций из полимеров или металлопластика. В зависимости от специфики сооружения, а также объемов нагрузок могут применятся трубы и из прочих материалов. Для водопровода сегодня активно применяются элементы из меди и стали. Но первый тип труб уже уходит на второй план, так как по своим техническим характеристикам, а также стоимости он значительно уступает полимерным конструкциям.
В СНиПе приведены таблицы и схемы

Системы такого типа, в соответствии с нормативами, могут устанавливаться в зданиях практически любого назначения. Это могут быть как частные дома, так и учреждения, как частные, так и государственные, а именно:

• детские;
• медицинские;
• пункты питания;
• дома престарелых.

https://youtube.com/watch?v=sR4IlnkgcnE

ПОДРАБАТЫВАЕМЫЕ ТЕРРИТОРИИ

21.12. При проектировании внутренних сетей
канализации водостоков зданий на
подрабатываемых территориях следует соблюдать
требования пп. 14.19 — 14.24: 14.30 и 14.32.

21.13. Выпуски канализации и водостоков из
зданий и сооружений, возводимых на
подрабатываемых территориях I—IV групп,
допускается выполнять из чугунных, керамических,
асбестоцементных или пластмассовых труб.

На территориях, подрабатываемых
крутопадающими пластами 1к— IVк групп, выпуски
следует выполнять из чугунных, асбестоцементных
или пластмассовых труб.

21.14. Уклоны выпусков и труб внутренней
канализационной сети зданий следует назначать с
учетом ожидаемой осадки земной поверхности.

21.15. Стыковые соединения трубопроводов
внутренней канализации следует выполнять
подвижными за счет применения эластичных
заделок. В зданиях, защищаемых по жесткой
конструктивной схеме, допускается
предусматривать жесткую заделку стыковых
соединений.

21.16. Не допускается пересечение
трубопроводами внутренней канализации
деформационных швов зданий.

21.17. Не допускается скрытая прокладка труб
внутренней канализации в бороздах и штробах стен
здания, защищаемого по податливой
конструктивной схеме.

21.18. Для внутренней канализации зданий
следует применять канализационные трубы и
соединительные части из полиэтилена и других
синтетических материалов.

21.19. При защите здания в процессе его
эксплуатации методом выравнивания трубопроводы
канализации, прокладываемые в подвалах или
подпольях, не должны затруднять выполнение работ
по выравниванию здания.
