Нужно ли заземление в ванной и как его правильно сделать

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину.

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

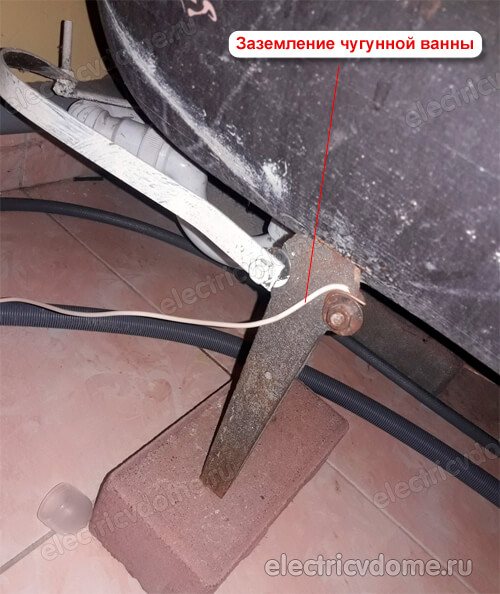

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

2. Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
3. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Как выполняется заземление

Процедура установки системы заземления зависит от разновидности ванны, ее формы и размеров. При отсутствии опыта работы со сварочными материалами и электрическими предметами рекомендуется воспользоваться услугами специалистов.

Старые модели

Старые ванны, произведенные в 80-х или 90-х гг. прошлого столетия, изготовлены из чугуна или железных сплавов. Для их заземления необходимо приобрести заземляющую перемычку, предназначенную для подсоединения электрического кабеля. Для ее установления нужно просверлить отверстие в одной из ее ножек. Этот прибор закрепляется при помощи болтов, гаек, шайб, винтов и иных крепежных деталей.

К установленной перемычке присоединяется провод с заземляющей шиной. По этому принципу подключаются все электрические приборы, находящиеся в ванной комнате. Если в помещении присутствуют водонагреватели и бойлеры, то они подсоединяются к кабелю отдельно.

Акриловые ванны

Акриловые ванны приобрели широкую популярность среди рядовых покупателей, благодаря небольшому весу и высокой устойчивости конструкции. Акрил — синтетическое полотно, не позволяющее проводить электрический ток. По этой причине многие люди не знают, надо ли заземлять акриловую ванну. Акрил обладает свойствами диэлектриков. Но он способен накапливать мощный статический заряд, способный мгновенно поразить кожу человека. Также заземление акриловых ванн обязательно, если они расположены на металлических рамах, являющихся проводником электричества.

Современные чугун и сталь

Современные ванны изготавливаются из чугуна и стали. Их главным отличием от старых моделей является наличие лепестка — специального приспособления для подключения заземляющих проводов. К нему можно подключить металлические кабели, соединенные с распределителем.

Существуют отдельные условия заземления для чугунных и стальных джакузи. Они оборудованы гидромассажными устройствами, работающими от электросети с напряжением 220 В. Для джакузи устанавливаются отдельные розетки с предохранителями, защищающими от потоков воды. Они продаются в строительных или хозяйственных магазинах. За пределами комнаты необходимо расположить УЗО и автоматы на 16 А. Электрокабель, подключаемый к гидромассажной ванне, помещается в гофрированную трубку.

Запрещается заземлять джакузи через водопроводные приспособления. В противном случае гидромассажная ванна может сломаться по причине короткого замыкания. Устройством нельзя пользоваться, если во время установки системы заземления электрические приборы вышли из строя. Чтобы избежать поломки, необходимо приобрести стабилизатор, регулирующий значение напряжения в электросети.

Душевая кабина

При заземлении душевых кабин в ванной комнате нужно установить евророзетки и подсоединить их к домашнему электрическому щитку. К ней подключается провод с сечением 16 кв.мм, изготовленный из алюминия. Он соединяется с заземлением душевой кабины. В помещении также устанавливаются устройства защитного подключения и автоматы на 30 мА

Важно правильно найти отверстие для подсоединения заземляющих устройств. На душевой кабине оно обозначается специальным символом, представленным на фото ниже

Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах. Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту

Важно, чтобы каждый прибор был подсоединен к единой шине заземления при помощи цельных кабелей, изготовленных из металлических материалов

Выбор комплектующих для заземления ванны

Обычно в квартирах и частных домах для устройства заземления и зануления применяется многожильный провод с площадью сечения не менее 6 кв. мм. Такой площади сечения заземляющего проводника вполне достаточно для обеспечения защиты от поражения электрическим током человека в жилых помещениях. Лучше выбирать медный кабель, но в крайних случаях можно использовать алюминиевый провод или стальной в медной оболочке. Заземляющий проводник следует замаскировать. Это необходимо не только с эстетической точки зрения, но и для защиты заземления от случайного повреждения. Обычно кабель прячут в предметах интерьера ванной комнаты, за экранами и пластиковыми панелями. Для подключения заземления всех предметов в ванной комнате к общей шине используют специальный распределитель.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Особенности процедуры

Выделяют 2 основных вида заземления ванны:

1. Естественное: защитой от воздействия электрического тока являются металлические или железобетонные трубы, расположенные глубоко под землей. Этот способ заземления применяется, если электропроводящие коммуникации находятся близко к трубопроводным механизмам.
2. Искусственное: защита производится при помощи вертикальных и горизонтальных электродов, представленными стальными прутками. Их длина составляет 2 — 3 м. Горизонтальные и вертикальные электроды погружаются в землю и соединяются между собой при помощи сварки. В результате образуется контур заземления — проводник, представляющий собой замкнутую петлю. Он отводит ток при поломке электрических устройств.

В крупных помещениях несколько заземляющих приспособлений соединяются в единую систему при помощи отдельных проводников, что улучшает степень защиты ванной комнаты.

Для самостоятельной установки заземления необходимо следовать следующему алгоритму:

1. Выбор материалов и инструментов в соответствии с размерными характеристиками и типом ванны.
2. Настройка оборудования и подготовка помещения к электротехническим работам.
3. Прокладка шины заземления для квартиры.
4. Соединение заземляющих устройств, сварка проводников и подключение необходимых кабелей.

Во время этого процесса важно соблюдать правила технической безопасности. Заземляющие устройства соединяются только при помощи исправного оборудования и в строгой последовательности

После завершения электротехнических и монтажных работ рекомендуется проверить напряжение в цепи при отсутствии питания.

Где и как можно устроить заземление

Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.

Вариант современного этажного щита.

Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.

Примитивнейший, но вполне работоспособный самодельный заземлитель.

Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.

Заземление ванн и душевых кабин

Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:

• чугуна;
• эмалированной или антикоррозийной (анодированной) стали;
• нержавеющих сплавов цветных металлов;
• акрила;
• пластика;
• дерева;
• камня.

Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.

Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Подключение пластиковых ванн

Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.

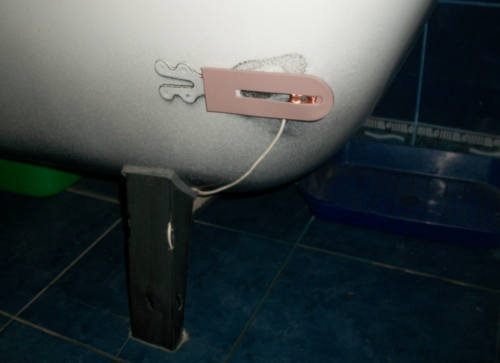

Лепесток для подключения заземления.

Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.

Недопустимый вариант заземление — через съемную опору для ванны.

Соблюдение техники безопасности

На вопрос: «Зачем заземление ванны?» мы ответили. Чтобы оно прошло успешно, воспользуйтесь несколькими советами по технике безопасности.

1. Позаботьтесь о качестве вашей электрической проводки. Она должна быть исправна. Если вы пренебрежете этим правилом, то эффективность заземления будет сведена к нулю. Прокладка многожильного провода требует повышенной ответственности, особенно в ванной комнате. Ведь это самое небезопасное место в доме. Здесь идет постоянный контакт электричества и воды. Поэтому, если проводка будет повреждена, вероятность удара тока повышается до 100 %.
2. Электроприборы, которыми вы пользуетесь, также должны быть исправны. Если вы замечаете оголенные провода или искры при включении в розетку или при каких-либо других моментах эксплуатации прибора, то необходимо немедленно прекратить использование агрегата и устранить повреждение. Не стоит полагаться на удачу. Даже если вас не ударит током, вы можете спровоцировать пожар, и тогда пострадаете не только вы, но и ваши соседи. Лучше лишний раз убедиться в исправности электроприбора, чем иметь потом неприятные последствия.
3. Защитите своих детей от неисправных электроприборов. Лучше вообще не позволять им использовать их без вашего контроля. Особенно не стоит доверять малышам. Даже если у вас прибор работал нормально и был исправен, он может в любую минуту поломаться. Ребенок же, в силу своей неопытности и незнания, не всегда заметит вовремя дым или искры от прибора. Это может привести к необратимым последствиям. Если вы все же считаете, что ребенок уже достаточно взрослый для того, чтобы самостоятельно использовать электроприборы, то предварительно все равно должны ознакомить его с возможными вариантами развития событий. Также целесообразно будет рассказать ребенку о том, что нужно делать в первую очередь, если из-за неисправности электроприбора произошел удар током или начался пожар.
4. Соблюдайте элементарные правила безопасности в местах повышенного риска. Как мы уже поняли, ванная комната как раз относится к таким зонам. Необходимо постоянно следить, чтобы вода не попадала в розетки, на выключатели или прочие места, где может содержаться электричество. Для таких целей предусмотрены специальные розетки с водонепроницаемыми крышками и прочие всевозможные защитные элементы для ванных комнат. Это повышает вероятность защиты от удара электрическим током или возникновения пожара.
5. Своевременно проводите все ремонтные работы. Это относится и к заземлению тоже. Если вы обнаружили, что в вашей ванной комнате нет заземления, то необходимо его в срочном порядке сделать. Откладывать этот вопрос в долгий ящик нельзя, особенно если в вашей ванной комнате находится стиральная машина, водонагреватель или другие крупные электроприборы, которые способны создавать большой электрический заряд на своем корпусе. Также необходимо вовремя менять кабель заземления, если вы обнаружили его неисправность. В таком случае это все равно, что не иметь заземления в ванной комнате вообще.

Как заземлить современную чугунную или стальную ванну

Заземление современных ванн – это также довольно простой и быстрый процесс, и вряд ли у кого-либо возникнут трудности. Все ванны уже имеются специальные лепестки для проведения необходимых работ. Нужно всего лишь затянуть оголенный конец провода между шайбами и далее вывести второй конец на заземляющую шину. Подобный вариант является действенным и эффективным и гарантирует безопасность.

Что касается стальных ванн, тут тоже все предельно просто и ясно. Специальное «ушко» также присутствует и для работы не потребуется дрель. Для начала стоит зачистить эмалевое покрытие вокруг отверстия непосредственно на лепестке, и закрепить конец провода посредствам обжимного винта. Далее стоит действовать по аналогии с чугунной ванной, проблем никаких не возникнет гарантированно.

Стоит знать, что ни в коем случае нельзя подключать заземление к стальным ножкам ванной из стали или чугуна. Это связанно с тем, что между ванной и опорными элементами отсутствует нормальный контакт. Со временем стык между ножкой и поддоном может проржаветь или окислиться, что станет причиной отсутствия контакта.

Заземление металлических ванн

Заземление современной металлической ванны

Нормы электромонтажа диктуют, чтобы ванна подключалась, при помощи особого соединения, со специальной заземляющей шиной. Она должна располагаться на входном распределительном щите.

Такое соединение называется «заземляющей перемычкой».

Производить подобную процедуру необходимо в любом ванном помещении, независимо от того, какое электрическое оборудование в нем находится
.

1. Во многих домах, квартирах, дачах до сих пор стоят еще советские ванны. Если ваш сантехнический прибор именно такой – старого образца, то заземлять его нужно нижеследующим образом.
   Просверлите электродрелью с победитовым сверлом отверстие в ножке ванны. Далее закрепите, при помощи болта, гайки и шайбы, заземляющую перемычку.
   Многожильный кабель приверните, с одной стороны, к ножке ванной, с другой – к специальному распределителю. К нему же подсоединяются и все прочие провода от металлического оборудования в комнате – сливов, труб, приборов.
   Распределитель закрепите на стене ванной в любом удобном месте. Далее он выводится на заземляющую шину входного щита, расположенного в подъезде.
2. Современные стальные и чугунные ванны производятся со специальным «лепестком» для заземления. К нему и подключается провод-«земля».
   Зачистите конец кабеля и просто зажмите его меж шайбами лепестка с помощью болта и гайки.
3. Если в вашей ванной комнате стоит душ, имеющий устройство для моментального подогрева воды, либо иное водонагревательное оборудование, их тоже надо заземлить.
   Перемычка для этого делается в виде соединения металлических элементов корпуса устройств с заземленными трубами.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Особенности заземления ванн из разных материалов

Чаши из любого материала требуют защиты от утечки тока.

Чугунная

Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.

Стальная

Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.

Акриловая

Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.

Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.
