Центробежные насосы: принцип действия, особенности работы и область применения

Распространенные поломки центробежных насосов и методы их устранения.

Центробежный насос — достаточно простое оборудование. Часть неисправностей потребует вмешательства специалистов, которые проведут необходимый ремонт. Но определенный список нештатных режимов работы или неполадок можно устранить самостоятельно.

1. При уменьшении напора следует проверить входной патрубок. Если на нем установлены фильтры грубой очистки — провести профилактику. Не лишним будет удаление налета на стенках трубопровода входящего контура.
2. Снижение напора устраняется на насосах, оснащенных регулятором оборотов двигателя. По контрольному манометру определяется давление жидкости на выходе, если оно не соответствует номинальному — увеличивается частота вращения привода.
3. Повышенный шум, биение вала, вибрация прямо показывает на необходимость замены сальников или обслуживание подшипников. Также это может свидетельствовать о разбалтывании соединений на корпусе. Перед затяжкой следует обязательно отключить устройство и дать двигателю остыть.
4. Появление протечек, поток жидкости из кранов под большим давлением свидетельствует о превышении насосом потребностей системы. Снижение подачи производится установкой регулировочной арматуры на входе или гидроаккумулятора с датчиком на выходе.
5. Прекращение подачи воды чаще всего связано с попаданием воздуха в систему. Это может свидетельствовать как об отсутствии жидкости на входе, так и превышении номинальной высоты кавитации. В этом случае требуется тщательно проверить состояние источника воды.
6. Избыточное выделение тепла — сигнал о том, что пора провести профилактику. Осмотреть подшипники, проверить затяжку сальников, заменить смазку, очистить контактные и клеммные элементы.

Однако никто не застрахован от неожиданностей. Поэтому разумно проводить периодические осмотры оборудования и профилактику.

Техническая характеристика насосов.

Основными параметрами насоса являются подача и напор. Под подачей понимают объем жидкости, который перекачивает насос за определенный промежуток времени (О, м3/сут). Напор — это максимальная высота, на которую насос может поднять жидкость (Н, м), или давление, которое способен преодолеть насос, выраженное в метрах столба жидкости.
В зависимости от условий эксплуатации центробежные насосы имеют переменные подачи и напоры. Графическая зависимость напора, потребляемой мощности и к.п.д. от подачи при постоянном числе оборотов называется характеристикой центробежного насоса. Обычно характеристики насосов устанавливают опытным путем (испытание водой />=1000 кг/м3): при постоянном числе оборотов насоса изменяют степень открытия задвижки, установленной на выходе из насоса, замеряют подачу (О), напор (Н) и мощность (И), далее по этим данным вычисляют КПД насоса {ц). Найденные таким путем зависимости изображают графически в прямоугольной системе координат, как правило, для 100 ступеней.
Основной характеристикой насоса считается зависимость напора от его подачи Н(О). По характеру кривой видно, что насос способен поднять столб жидкости на максимальную высоту (Н^, но при этом он будет работать вхолостую ((2=0) и наоборот — насос способен перекачать максимальный объем жидкости (0„„) при отсутствии противодавления (Н=0).

Поскольку полезная работа насоса пропорциональна произведению подачи на напор, то для этих двух крайних режимов работы насоса полезная работа будет равна нулю, а следовательно и КПД будет равен нулю. При определенном соотношении () и Я, к.п.д. достигает максимального значения, равного примерно 50%. Подача и напор, соответствующие максимальному к.п.д., называются оптимальным режимом работы насоса. Зависимость г(0) около своего максимума уменьшается плавно (3 — 5%), поэтому вполне допустима работа ЭЦН при режимах, отличающихся от оптимального в ту и другую сторону на некоторую величину. Область возможных режимов работы насоса называется рабочей частью или рабочей зоной.
Кривая N(0) характеризует зависимость потребляемой насосом мощности от подачи. Стендовые испытания различных насосов показали, что как правило, потребляемая насосом мощность снижается при уменьшении подачи.
Подбор насоса по существу сводится к выбору такого типоразмера ЭЦН, чтобы он, будучи спущен в скважину, осуществлял максимально допустимый отбор жидкости с заданной глубины и работал при этом, на режимах приближенных к максимальному КПД.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ЭЛЕКТРОЦЕНТРОБЕЖНОГО НАСОСА
ЭЦН (К) (И) — XX — XXX — хххх
 1      2    3     4     5       6
1    — Электроцентробежный насос
2    — Насос в коррозионостойком исполнении
3    — Насос в износостойком исполнении
4    — Габаритная группа насоса
5    — Номинальная подача насоса (м3/сут)
6    — Номинальный напор (м]
Габаритная группа насоса    5    5А    6    6А
Минимально допустимый внутренний диаметр эксплуатационной колонны, мм    123,7    130    144,3    148
Наружный диаметр корпуса насоса, мм    92    103    114    123

Пример обозначения электроцентробежного насоса с наружным диаметром корпуса 92 мм, номинальной подачей 80 м 3/сут и номинальным напором 1200 м, выполненного в износостойком исполнении:
    ЭЦН (И) — 5 — 80 — 1200
Большое количество свободного газа, попадающего в скважину непосредственно из пласта либо выделяющегося из нефти, затрудняет эксплуатацию скважин погружными центробежными насосами. При попадании газа в центробежный насос, в каналах рабочего колеса и направляющего аппарата возникают вихревые газовые «мешки», заполненные газожидкостной смесью пониженной плотности. С одной стороны, скопление газа стесняет проходное сечение канала, уменьшая подачу, а с другой стороны, препятствует нормальному закручиванию потока на выходе из рабочего колеса, что приводит к снижению напора колеса.

Вихревые области по мере накопления содержащегося в них газа увеличиваются и занимают все большую и большую часть канала. Когда такой «мешок» распространяется на всю ширину канала, образуется газовая пробка и происходит прекращение подачи насоса («срыв подачи»).
Допустимая величина газосодержания на входе в насос колеблется (в зависимости от типоразмера насоса) в пределах 5-25% от объема добываемой продукции.

→

→

→

→

→

Критерии выбора

Центробежные насосы, которые используют в скважинах, отличаются от предназначенных для колодцев собратьев габаритами. Последние оснащены специальной рубашкой для охлаждения конструкции, поэтому у них большой диаметр. Они дешевле, но производительность больше. Агрегат, работающий в скважине, охлаждается поднимающейся водой во время работы.

Количество потребляемой воды

У центробежного агрегата напора должно хватать для обеспечения наибольшего давления, если расход воды приближен к максимальному. Рассчитать напор можно по следующей схеме:

• глубина скважины + 30;
• полученное число увеличить на 10%.

Полученное число и будет являть размер водного столба – напор вашей скважины или колодца. Без знания этой величины подобрать правильно модель будет сложно. Сколько воды вам понадобится в сутки, рассчитывают так: норматив на человека умножают на количество человек в семье. Получаем объем потребляемой за сутки воды. Предположим, это будет 0,8 м3 воды, добавим нужды на полив, примерно 1м3 в сутки.

Этот показатель характерен для центробежных консольных агрегатов. К ним относятся модель 1К150-125-315 (подача 200 м3/час), модель 1К150-125-315а (подача 200 м3/час). Маленький зазор между уплотняющим кольцом и аналогичным пояском колеса ограничивает перекаченную жидкость из области высокого давления. Этим достигается высокий коэффициент полезного действия агрегата. Их можно использовать для обеспечения водой дачных поселков.

Обращаем внимание на диаметр

Диаметр насоса для скважин, как правило, подают в дюймах, обычно он составляет 4 дюйма (наружный диаметр) это примерно 10 мм. Агрегат необходимо выбрать с диаметром приблизительно на 10 мм меньше.

Не менее важно учесть загрязненность воды. Если агрегат будет работать в песчаном грунте, то частицы песка могут попасть в насос и повредить его

Надо выбирать соответствующую модель.

Вооружившись этими знаниями, отправляемся выбирать погружной центробежный насос.

Плюсы и минусы центробежных насосов

Только благодаря положительным качествам, которые выражаются в технических характеристиках приспособления, ЦН стали использовать по всему миру. К плюсам стоит отнести следующее:

1. Легкость монтажа.
2. Простая конструкция.
3. Беспроблемное обслуживание.
4. Высокие показатели срока службы.
5. Надежность.

Как и большинство других машин, применяемых на производстве, у центробежных насосов есть и минусы, они выглядят так:

1. Низкая высота всасывания, которая редко превышает 8 метров.
2. Сухое всасывание отсутствует.
3. Возможно возникновение кавитации.

Такие действия влекут за собой потерю времени, ведь всасывающий трубопровод также необходимо заполнить водой.

Остальные составляющие центробежных насосов

Подшипники рабочего вала – необходимый элемент конструкции. Подшипники для насосов изготавливаются со вкладышами из чугуна, залитыми баббитом. Смазываются густой либо жидкой смазкой. В некоторых случаях в подшипниках предусмотрено водяное охлаждение масла. Охлаждение смазочного материала осуществляется как с помощью водяной рубашки, так и через змеевик.

В насосах могут применяться не только роликовые и шариковые, но и резиновые, текстолитовые и другие подшипники. Это тип подшипников на водяной смазке.

Задняя стенка (кожух) относится к корпусу. Она устанавливается непосредственно на корпус. Герметизация кожуха осуществляется путем прокладывания между стенкой и корпусом насоса резиновой прокладки, которая предотвратит проникновение внутрь воздуха, что может нарушить нормальную работу конструкции и снизить производительность насоса из-за падения разрежения. Чтобы в двигатель из рабочей камеры не проникла вода, на валу в месте его стыка с задней стенкой, в гнезде посажено уплотнение (сальник).

Направляющий аппарат представляет собой статичный диск с бороздками, направленными в противоположную сторону от вращения ротора. Направляющий аппарат необходим для уменьшения скорости воды на выходе из колеса и частичной трансформации энергии этой скорости в давление. В большинстве обычных насосов направляющий аппарат отлит из чугуна, а в специализированных – из бронзы или стали. Для бытовых насосов он может быть изготовлен из алюминия или пластмассы.

https://youtube.com/watch?v=ggxTFgapWwE

Сальники изготавливаются с мягкой набивкой из асбестового шнура, бумаги или хлопка. Набивка пропитывается салом на графите. Со стороны всасывания сальник делается с водяным затвором. Устройство такого сальника представляет собой муфту с уплотняющим кольцом, к которому подводится жидкость из нагнетательного трубопровода, предотвращая попадание воздуха внутрь рабочей камеры. В химических насосах затвор осуществляется жидкостью, подводящейся извне. Для перекачивания высокотемпературных жидкостей сальники должны иметь охлаждаемую конструкцию.

Примеры циркуляционных и центробежных химических насосов на выставке

Ознакомиться со всеми регулярно выходящими новинками бывает непросто, хотя бы в силу специфичности данной сферы.

При этом все эти проблемы не означают необходимости отказа от следования прогрессу, потому как специально для их реализации проводятся тематические мероприятия, такие как выставки (например, как выставка «Химия»), на которых демонстрируются примеры центробежных химических насосов.

Выставки такого характера часто проходят в ЦВК «Экспоцентр», и в дни их проведения здесь присутствуют десятки тысяч специалистов из этой и смежных сфер деятельности. Эти специалисты нацелены на производительную деятельность в рамках выставки, и поэтому подобные выставки позволяют за малое время добиться тех задач, на достижение которых в других случаях требуются недели и месяцы.

Именно подобные мероприятия дают возможность:

• Подбирать клиентов, партнеров и поставщиков в немалом количестве в короткие сроки,
• Изучать новые технологии,
• Представлять общественности свои решения.

Все данные и многочисленные иные возможности раскрываются в рамках таких выставок с полной легкостью, и по данной причине не стоит отказывать себе в посещении подобных мероприятий, тем более что подобная возможность не требует большого объема времени или особых средств.

Подобное мероприятие – это интересно и целесообразно, это шанс ознакомиться с нужными и важными решениями, особенно когда речь заходит о подобной интересной теме.

Ежегодное стимулирующее отраслевое мероприятие «Химия» традиционно проводится на территории центрального экспозиционного комплекса, расположенного в самом сердце Москвы.

Поддержку смотру оказывает главный партнер – группа компаний “ФАРМКОНТРАКТ”, Торгово-Промышленная Палата РФ, Российский союз химиков и ведущие отраслевые научно-исследовательские институты.

Каждый экспонент получает уникальную возможность для создания новых продуктивных коннектов с изготовителями и дистрибьюторами сырья, техники и технологий.

Среди множества других предложений по силовым агрегатам, используемым на химических производствах, на выставке также демонстрируются химический циркуляционные и центробежные насосы, их современные модификации, спрос на которые на рынке не ослабевают никогда.

Индивидуальные средства защиты от электрического токаИндивидуальные средства радиационной защиты

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

• Горизонтальные;
• Вертикальные (см. Центробежный вертикальный насос: как выбрать правильно).

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

Горизонтальный насос с двухсторонним всасыванием

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

• Одноступенчатыми;
• Многоступенчатыми.

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

• Насосы с напором до 20 метров водяного столба называют низконапорными;
• От 20 до 60 метров водяного столба – средненапорными;
• Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

Главное преимущество устройств поверхностного типа – их мобильность

https://youtube.com/watch?v=Rn-qkLkFS3s

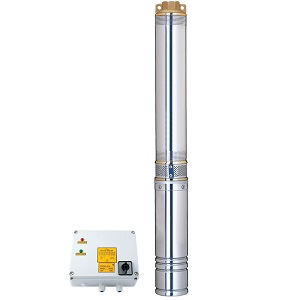

Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

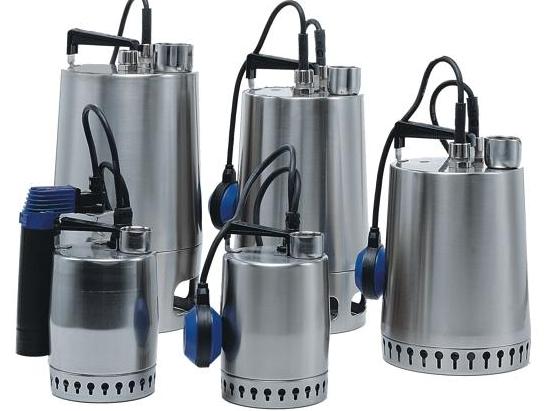

Погружные колодезные насосы

Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

Циркуляционный центробежный насос с сухим ротором

В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

Правила установки насосов с мокрым ротором

Основные разновидности

Современные производители выпускают различные виды центробежных насосов для воды, работающих, несмотря на разное конструктивное исполнение, по одному и тому же принципу. Разделяться на категории насосы центробежные могут по целому ряду параметров, что следует учитывать, подбирая такое оборудование для решения определенных задач.

Классификация по особенностям конструктивного исполнения

У насосов бытовых центробежных для перекачивания воды (как и у промышленных) может быть различное количество рабочих колес. Так, в зависимости от данного параметра различают:

• центробежные насосы одноступенчатого типа, которые оснащаются одним рабочим колесом;
• многоступенчатые насосные устройства, в оснащении которых может быть две и более крыльчатки, располагаемых последовательно на одном приводном валу.

Схема многоступенчатого секционного центробежного насоса

Насосы центробежного типа могут формировать различное количество потоков перекачиваемой ими воды, в зависимости от чего они могут быть:

• однопоточными;
• двухпоточными;
• многопоточными.

Центробежный насос с двусторонним подводом воды к рабочему колесу

По конструктивному исполнению рабочего колеса центробежные насосы бывают:

• с крыльчаткой закрытого типа, состоящей из одного диска, на внешней поверхности которого зафиксированы лопатки;
• с открытым рабочим колесом, которое состоит из двух дисков, разнесенных на определенное расстояние и соединенных между собой лопатками.

Схемы различных рабочих колес

В зависимости от того, каким образом вал электродвигателя соединяется с приводным валом, насосные устройства могут быть:

1. прямоприводными;
2. муфтовыми;
3. редукторного типа.

Насосы с муфтой

По принципу отведения перекачиваемой воды выделяют:

• гидромашины со спиральным отводом среды;
• насосы с кольцевыми направляющими отводными канавками.

По расположению оси приводного вала (и, соответственно, оси вращения рабочего колеса) различают:

• устройства с горизонтальным расположением оси вала;
• гидромашины вертикального типа.

Классификация по месту установки

В зависимости от того, каким образом центробежный насос располагается относительно перекачиваемой им воды, он может относиться к одному из следующих видов:

1. погружной насос;
2. поверхностный центробежный насос.

Погружные насосные устройства в процессе их использования полностью помещаются в толщу перекачиваемой ими воды. Корпус насосов данного типа, который изготавливают преимущественно из нержавеющей стали, должен отличаться абсолютной герметичностью, что обеспечивается использованием при его сборке уплотнительных элементов. Разгерметизация корпуса центробежных водяных насосов погружного типа может привести к тому, что их приводной электродвигатель просто выйдет из строя.

Внутреннее устройство центробежного многоступенчатого насоса погружного типа

Насосы центробежные поверхностного типа, как следует из их названия, устанавливаются вне источника откачивания воды, в приямке скважины, на специально подготовленной площадке или в отдельном помещении, если такое оборудование планируется использовать в круглогодичном режиме. С источником, из которого откачивается вода, такие гидромашины соединяются посредством трубопровода или гибкого шланга.

Многие современные модели центробежных насосов (бытовых и промышленных) оснащаются поплавковыми выключателями, позволяющими автоматизировать работу насосной установки. Поверхностный насос, оснащенный таким выключателем, сам отключается в тот момент, когда уровень жидкости в обслуживаемом им резервуаре или колодце снижается до определенного значения, и автоматически включается, когда этот уровень повышается.

Многоступенчатый самовсасывающий центробежный насос поверхностного типа

Насосы центробежные поверхностного типа используют в тех случаях, когда глубина скважины, из которой требуется откачивать воду, не превышает десяти метров. Для обслуживания более глубоких скважин применяют погружное насосное оборудование, способное справиться с такой задачей.

Принцип работы

Центробежный насос применяется для обустройства в частных владениях или на даче скважины или колодца. Такие приборы от подобных отличает высокая производительность, что позволяет их использовать для работы в глубоких скважинах, точнее, для подъема воды. Максимальная глубина, с которой может подниматься вода, достигает 15 м.

Центробежный насос в системе подачи воды

Сфера применения центробежных насосов для скважин ограничивается типом необходимых работ. Мощный прибор стоит применять только в том случае, когда необходимо поднимать воду с большой глубины. В противном случае покупка будет экономически невыгодна, так как центробежные приборы достаточно дорого стоят. Если скважина неглубокая либо уровень воды в ней достаточно высок, стоит приобрести более дешевый прибор.

Центробежный насос состоит из следующих элементов:

• рабочее колесо (может быть и несколько);
• вал двигателя;
• спиральные каналы;
• корпус.

Работа устройства основана на передаче жидкости энергии движения, на действии центробежной силы, образующейся из-за движения колеса, расположенного в корпусе. Рабочее колесо установлено на специальный вал, который присоединяется к электродвигателю.

Рабочее колесо состоит из двух дисков, соединяющихся лопастями. Когда колесо приводится в движение, через патрубок заходит вода. Патрубок защищен сеткой от попадания мусора и примесей.

Вода захватывается лопастями и под действием центробежных сил отходит к периферии. Когда скорость нарастает, вода попадает в направляющую камеру, а затем переходит в трубопровод. После того как между лопастями освобождается пространство, давление понижается, и в результате в устройство поступает следующая порция воды. Так происходит непрерывно все время работы механизма.

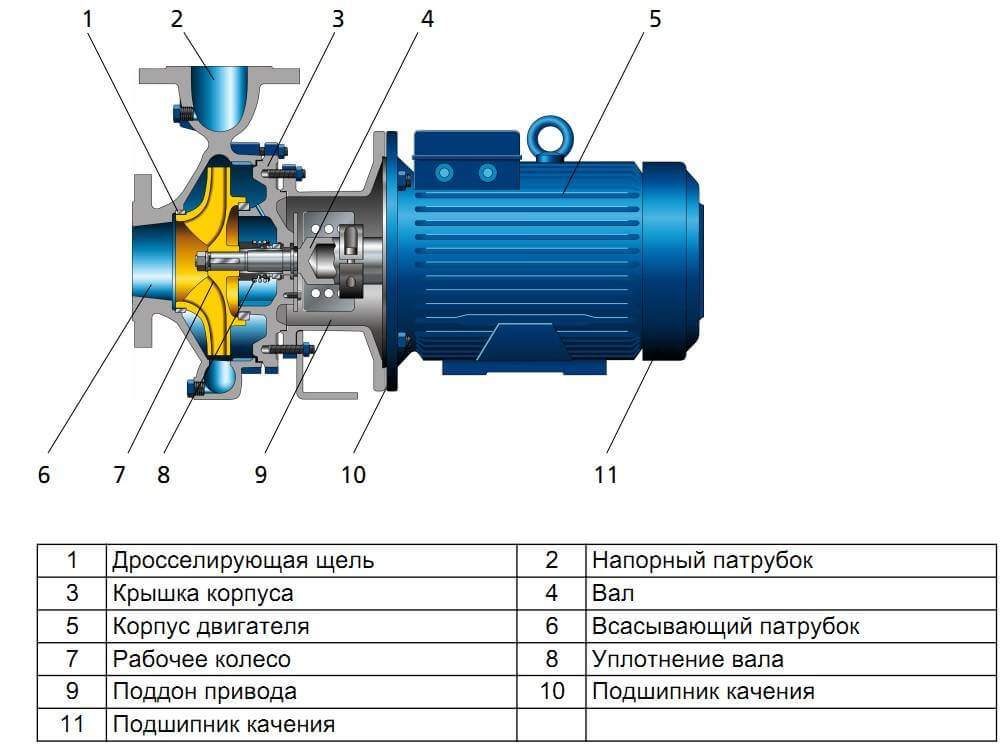

Устройство центробежного насоса

Центробежный насос, оптимальное назначение которого заключается в создании постоянного потока жидкости без ее обратного движения — популярное у потребителей устройство. Его конструкция состоит из нескольких крупных функциональных блоков.

1. Узел привода, роль которого состоит в создании крутящего момента. В качестве силового агрегата для решения такой задачи может выступать электродвигатель (с питанием от переменного однофазного, трехфазного напряжения, постоянного тока), двигатель внутреннего сгорания (бензиновый или дизель).
2. Силовой вал, передающий момент на рабочий орган.
3. Колесо турбины, оснащенное расположенными под наклоном лопатками, являющееся основным рабочим органом.
4. Защитный корпус, который может выполнять функции силового элемента для крепления всех частей конструкции.

В оснащение центробежного насоса также входят подшипники, обеспечивающие плавное вращение, снижение потерь на трение, повышение надежности, а также разнообразные уплотнительные устройства. Характер последних может меняться в зависимости от типа жидкости, для работы с которой создавалась установка.

Принцип работы

Принцип работы центробежного насоса — это забор воды в результате снижения давления во входном патрубке и выброс жидкости с напором из выходного патрубка. Это реализовано благодаря физическому явлению центробежной силы. Чтобы понять, как все работает, нужно пошагово проиллюстрировать принцип действия установки и происходящие процессы.

1. При пуске привода начинается вращение рабочего органа — колеса турбины с наклонными лопатками.
2. Входной патрубок подает воду в зону оси турбины.
3. Захватываясь лопастями, жидкость начинает круговое движение вместе с ними.
4. Благодаря наклону лопаток осуществляется быстрый отвод воды к краю круговой области рабочей зоны. Это происходит как под действием центробежной силы вращения, так и из-за силовой механики, обусловленной углом наклона лопасти.
5. При движении жидкости от точки отбора происходит падение давления, что обуславливает естественный забор воды из входного патрубка.
6. Заканчивая свое движение на краю круговой зоны турбинного колеса, вода перемещается с большой скоростью, создает значительное давление и выбрасывается естественным образом через выходной патрубок.

Такая физика процесса позволяет объяснить, почему центробежный насос способен не только перекачивать воду с поверхности, но и поднимать ее из скважин. При определенных соотношениях габаритов колеса, его оборотов, мощности привода достигаются настолько высокие показатели всасывающей силы, что жидкость легко поднимается из глубины в несколько метров.

Дополнительные элементы конструкции

Если приведенная выше функциональная схема содержит малое число значимых узлов, реальное устройство центробежного насоса включает дополнительные конструкционные элементы:

• передающий трубопровод, по которому жидкость поступает к точке отбора;
• фильтры грубой очистки, решающие задачу недопущения присутствия механических взвесей в турбинной камере;
• системы клапанов, блокирующих нештатное обратное движение жидкости;
• измеритель давления, контролирующий показатели внутри рабочей камеры;
• манометр для контроля выходного потока, поступающего в систему водоснабжения.

В оснащение любого бытового и особенно промышленного центробежного насоса входит запорная арматура. Она может быть ручной или автоматической. Задача узлов этого класса, без которых не обходится не один чертеж системы подачи жидкости — не только защищать насос от нештатных и аварийных ситуаций, но и при необходимости управлять входными и выходными потоками перекачиваемого тела

Проиллюстрировать важность работы запорной арматуры легко на примере дозаторов. Центробежные насосы такого типа действуют по следующей схеме:

• сигнал с управляющего устройства инициирует пуск;
• установленный на выходном патрубке датчик считает перекачанный объем;
• при достижении определенного порогового значения, сигнал счетчика поступает на электронно управляемый затвор выходного патрубка, который перекрывает поток;
• рост давления на выходе отслеживается датчиком, который и останавливает работу двигателя по достижении определенного значения параметра.

Вентиль ProFactor запорно-регулировочный

Подготовка к работе

Подготовка насоса к работе.

Некоторые виды центробежных насосов не требуют подготовки перед пуском. К ним относятся глубинные (скважинные), насосы систем отопления и другие агрегаты, корпуса которых постоянно заполнены водой. Бытовые гидроагрегаты, предназначенные для подъема воды из колодца или ее подачи из водоема на полив, перед включением требуют некоторой подготовки.

При пуске ЦН с сухой гидравлической частью во всасывающем патрубке не создается разряжение, и жидкость не поступает на рабочее колесо. В результате такой работы вращающие части нагреваются, что приводит к выходу насоса из строя. Существует несколько вариантов решения этой проблемы.

Заливка воды из трубопровода

Применяется для водопроводных систем со стационарно закрепленными трубопроводами. Чаще всего такой способ используют для подъема воды из колодца. Насос устанавливают таким образом, чтобы расстояние до воды было не больше величины, указанной в описании (паспорте) устройства. На всасывающем трубопроводе монтируют , предотвращающий слив воды. Корпус насоса вместе с трубопроводом заполняют водой, а затем включают двигатель.

Такая процедура проводится при первом пуске. Если обратный клапан работает правильно, то вода не сольется и последующие пуски будут проходить с заполненным контуром. Если насос пускают редко, то обвязку насоса делают таким образом, чтобы была возможность подачи воды из напорного трубопровода на всас насоса, т. е. проводят байпасирование агрегата. Воду подают до тех пор, пока из заполняемого контура не выйдет весь воздух.

Заливка воды из резервуара

Центробежный насос в действии.

Для заполнения гидравлической части применяют емкости с водой. Их располагают выше агрегата, тогда жидкость будет самотеком поступать в насос и трубопровод. После пуска ЦН закрывают вентиль на магистрали заполнения. Для подачи воды в бак на напорном трубопроводе насоса устанавливают трубку с запорной арматурой. Этот процесс можно автоматизировать, поставив в емкость поплавковый клапан, который будет закрываться при полностью заполненном баке.

В некоторых случаях используют баки-аккумуляторы, которые устанавливают на всасе насоса. Подача воды на ЦН проводится из нижней точки емкости, а всасывающий трубопровод подключают в верхней части. Аккумулятор не должен иметь связей с атмосферой помимо предусмотренных конструкцией. Емкость бака выбирают равной двукратному объему полостей насоса и всасывающего трубопровода. При полностью герметичной системе после остановки насоса уровень в аккумуляторе позволит провести последующее включение без заполнения емкости жидкостью.
