Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Внутренние показатели ГА

Существуют определенные правила настроек гидроаккумулятора. Необходимо, чтобы регулировка давления соответствовала следующим требованиям:

• для одноэтажного здания хватает одного бара, а если емкость находится в подвальном помещении, то нужно добавить еще 1 бар;
• значение должно быть выше, чем в самом высоком месте водозабора;
• какое количество атмосфер должно находиться внутри бака, можно определить по такой формуле: к высоте трубопровода до верхней точки сбора воды нужно добавить 6, этот результат разделить на 10;
• если находится множество точек потребления, то к этой цифре нужно добавить еще 20%. Сколько точно нужно добавить — определяется лишь опытным способом. Для этого существует общее правило: если показатель занижен, то жидкость не сможет подаваться к приборам, а если завышен, то гидроаккумулятор будет все время пустым, давление — очень высоким, при этом появляется риск выхода из строя мембраны.

Чтобы увеличить напор в ГА, воздух можно подкачать обычным насосом (на баке находится золотник), для снижения давление спускают. Пневматический клапан для этого находится под накладкой. Процесс надо выполнять во время отсутствия напора воды, для этого нужно лишь перекрыть краны.

Размер показателей можно определить с помощью манометра, который подключается к золотнику. Корректировку выполняют, когда помпа выключится. Перепад давления можно создать, открыв кран в ближайшем месте.

Изготовители стандартно задают давление в емкости не больше 2−3 бар. Его увеличение снижает полезную площадь внутри бака — это необходимо учесть во время проведения расчетов.

Популярные производители и цены

Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Конструкция электромеханического реле для водяного насоса

Рассмотрим устройство механического датчика давления на примере модели РД-5.

На корпусе сверху (фото слева) винт для снятия крышки (не для регулировки). Под цифрой 1 — муфты кабелей питания к насосу и к сети, эти проходки обязательно герметизируются, так как прибор используется во влажной среде. Под «2» — накидная гайка (обычно ¼ дюйма) — для гидросоединения с пятивыводным штуцером, для захода в датчик потока, который давит на пружины. Через такую связь отслеживается давление.

После снятия крышки видно внутренности прибора контроля давления (цветом обозначенные детали на рисунках в следующем разделе):

• 3 а, б, в — клеммы для питания от сети, для кабеля к насосу, для заземления;
• 4 — суппорт, неподвижная пластина-основание (салатовая);
• 5 — подвижная пластина (розовая), механически связанная с суппортом (зеленая стрелка), ее край может подниматься/опускаться;
• 6 — рама или коромысло (голубое), коммутирует контакты, верхняя позиция — замкнуты, нижняя — разомкнутые;
• 7 — пружина, связанная с коромыслом, что обеспечивает смену позиции, зависящей от положения качающейся платформы (5);
• 8 и 9 — резьбовые шпильки, жестко зафиксированные на суппорте, проходящие через 2 окошка в подвижной пластине;
• 10 и 11 — регулировочные пружины, поджатые сверху шайбами и гайками.

Пояснение к фото (выше):

• для осмотра внутренностей можно убрать крышку (12), отвинтив ее болты;
• под ней камера с мембраной (13);
• натиск воды через эту прокладку влияет на стальной поршень (14) с двумя заостренными выступами;
• концы пятака пропущены через щели корпуса и суппорта, остриями упираются снизу в подвижную платформу. Таким путем усилие, идущее на мембрану, передается поршню, а от него — на пластину, изменяя ее позицию.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Установка датчика защиты

Алгоритм работ:

• монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
• найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
• в зоне установки прибора поставьте тройниковый фитинг;
• слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
• в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

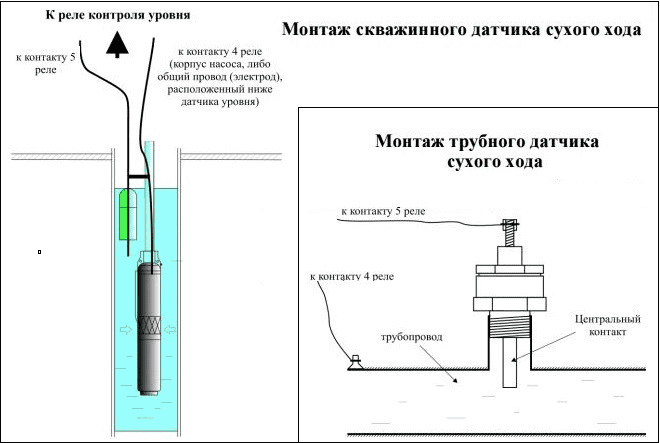

Схема монтажа:

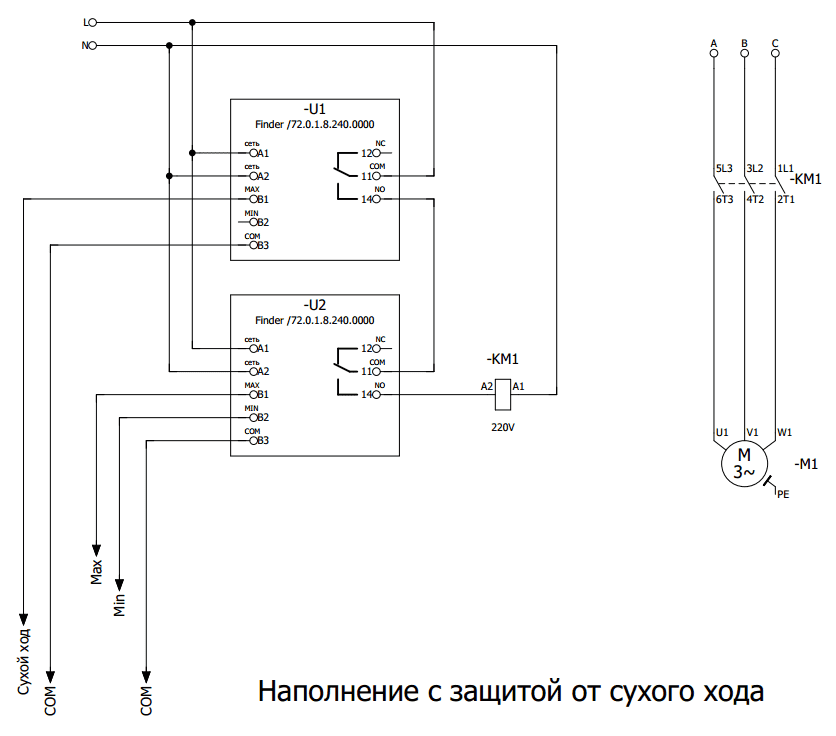

Защита от перелива:

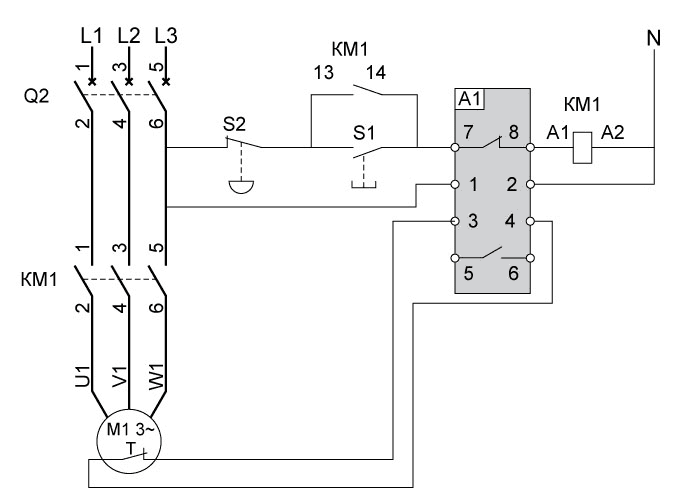

Подключение сразу нескольких датчиков:

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.
