Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Место установки предохранительных клапанов

При выборе места для установки предохранительных устройств необходимо соблюдать ряд правил:

1. Импульсные клапаны нужно монтировать в закрытых помещениях, при этом учитывать для какого климата они предназначены (умеренного или тропического).
2. Для обслуживания, ремонта, сборки и разборки изделий рекомендуется организовать так место, чтобы эти действия были без вырезки из системы водопровода.
3. Выполнять установку, соблюдая проектные рабочие чертежи.
4. Главный клапан монтируют приваривая к штуцеру только вверх вертикально. Возможно отклонение, но не больше 0,2 мм на 100 мм высоты защитного устройства.
5. При приваривании исключить возможность попадания в его полость брызг, грата, окалины.
6. Швы после варки нуждаются в термообработке, основываясь на требования действующей инструкции по монтажу оборудования системы водопровода.
7. На трубах, которые подходят к клапану и трубопроводах сброса напора, запрещено устанавливать запорные устройства и фильтры.
8. Рычаг клапана устанавливается горизонтально.
9. Для того, чтобы контролировать напор, перед фитингом нужно поставить манометр.
10. Клапан для системы отопления можно монтировать в нескольких местах трубопровода.

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды

До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

• Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
• Также он предотвращает обратный ход воды в трубопровод.
• Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
• А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Устройство и принцип действия клапана

Устройство предохранительного клапана:

• защитной крышки;
• выпускного отверстия;
• пломбы;
• пружины сжатия;
• конуса;
• седла;
• напорной камеры.

Корпус изготавливается по технологии горячего штампования, обычно используют латунь, поэтому имеет большой срок эксплуатации. Регулирующий блок выполняется из термостойкого пластика, он не изменяет свою форму. Существуют разные виды предохранительных клапанов, но принцип действия один. На седло воздействует пружинный механизм и оно находится в закрытом состоянии. Если напор в трубопроводе будет сильнее усилия пружины сжатия, то откроется седло и произойдёт выброс теплоносителя.

Правила и стандарты

Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.

Для сосудов, работающих под давление, применяют следующие регламентирующие документы:

• (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
• «Boiler & Pressure Vessel Code» Американский стандарт.
• ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.

Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

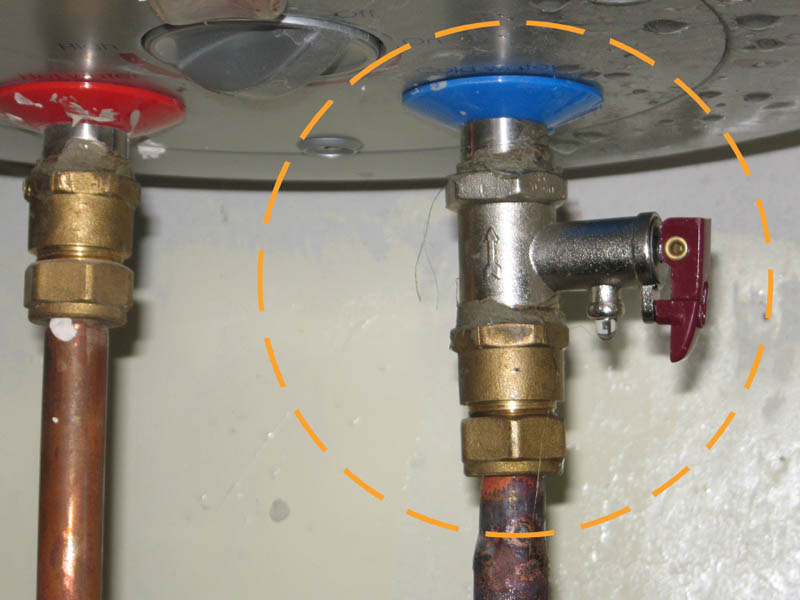

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

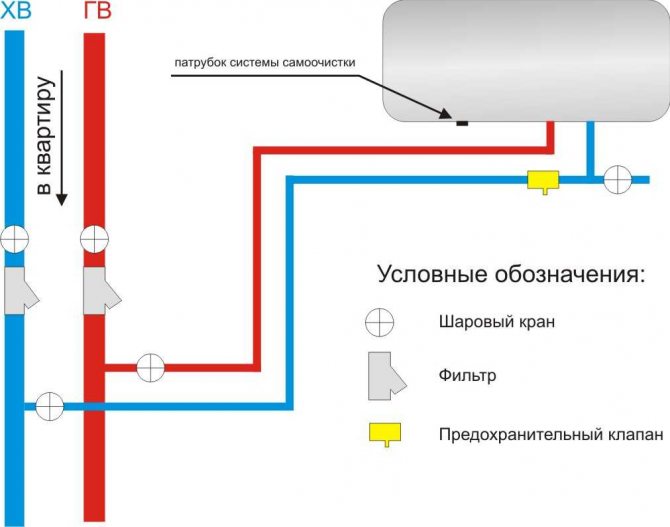

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Монтаж оборудования

Для монтажа клапана своими руками понадобятся определенные инструменты.

Понадобятся:

1.ключи гаечные, разводные.

2.отвертка крестовая.

3.пассатижи.

4.герметик.

5.рулетка.

Выбирают место для установки прибора. Его устанавливают на участке трубопровода для подачи воды, около патрубка, идущего от котла. Расстояние между ними не должно превышать трехсот метров.

Все клапаны малых размеров имеют резьбу, с помощью которой стыкуют детали. Все стыки смазывают герметиком.

Внимание! Фум-лента для обработки стыков не подойдет, потому что материал не устойчив к высоким температурам. При установке следует опираться на инструкцию

При установке следует опираться на инструкцию.

При выборе условного диаметра опираются на требования госстандартов, лучше прибегнуть к помощи специалистов.

Если все расчеты ведутся самостоятельно, легче это сделать с помощью онлайн-калькулятора.

Внимание! Чтобы понизить гидравлические потери при давлении жидкости на клапан, следует монтировать прибор под наклоном к котлу. Прижимная конструкция влияет на регулировку работы прибора

В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность

Прижимная конструкция влияет на регулировку работы прибора. В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность.

В приборах с рычагом регулировка выполняется с помощью увеличения массы груза либо его перемещением.

Если клапан срабатывает свыше 8 раз, то пружина либо тарелка изнашиваются, нарушается герметичность прибора. В таком случае следует произвести замену клапана.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Место установки предохранительных клапанов

При выборе места для установки предохранительных устройств необходимо соблюдать ряд правил:

1. Импульсные клапаны нужно монтировать в закрытых помещениях, при этом учитывать для какого климата они предназначены (умеренного или тропического).
2. Для обслуживания, ремонта, сборки и разборки изделий рекомендуется организовать так место, чтобы эти действия были без вырезки из системы водопровода.
3. Выполнять установку, соблюдая проектные рабочие чертежи.
4. Главный клапан монтируют приваривая к штуцеру только вверх вертикально. Возможно отклонение, но не больше 0,2 мм на 100 мм высоты защитного устройства.
5. При приваривании исключить возможность попадания в его полость брызг, грата, окалины.
6. Швы после варки нуждаются в термообработке, основываясь на требования действующей инструкции по монтажу оборудования системы водопровода.
7. На трубах, которые подходят к клапану и трубопроводах сброса напора, запрещено устанавливать запорные устройства и фильтры.
8. Рычаг клапана устанавливается горизонтально.
9. Для того, чтобы контролировать напор, перед фитингом нужно поставить манометр.
10. Клапан для системы отопления можно монтировать в нескольких местах трубопровода.

Как проверить исправность?

Проверить исправность можно, включив водонагреватель (кран с горячей водой при этом не открывать) ждать полного нагрева воды до предельно возможной температуры. Спустя время из предохраняющего защитного механизма должна капать лишняя вода.

Клапан не сработает, если:

• неисправен кран горячего водоснабжения (давление будет сбрасываться через него);
• термостат установлен на 30-40⁰ С (вода не будет прогреваться до той степени, чтобы напор внутри резервуарной емкости достигло допустимой отметки);
• рабочее давление клапанного устройства защиты высокое, не соответствует производительной мощности водонагревательного оборудования (максимально допустимое давление в емкостном резервуаре не будет достаточным, чтобы сработал предохраняющий клапанный механизм. Может иметь опасные последствия).

Вода из клапанного устройства должна периодически отводиться. Если этого не происходит и все перечисленные случаи исключены, неисправен сам предохранитель. Его нужно заменить на новый, предварительно проверив его работоспособность.

Предохранительный механизм должен устанавливаться на водонагревательном оборудовании для обеспечения долгой, бесперебойной, безопасной работы устройства. Следует выбирать наиболее подходящий по всем конструктивным и функциональным параметрам вариант, иначе его деятельность будет неэффективной, и даже опасной. При этом необходимо периодически проводить проверку его исправности, примерно один раз в месяц. При обнаружении неисправности нужно заменить неработающий клапан на новый.

Очень опасно его самостоятельное усовершенствование, замена обратным клапанным механизмом. Это приведет к неприятным последствиям, из-за которых, вполне вероятно, придется заменить приобретенный водонагреватель новым.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Для чего нужен?

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора.

При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться.

Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв.

Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Он еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста.

Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.
