Какой должен быть уклон трубы канализации на 1 метр по снип для частного дома

Расчет уклона

Рассмотренные выше правила соблюдения уклона при монтаже труб канализации не сразу доступны для понимания рядового обывателя. Само измерение в десятичной дроби приводит в некоторое замешательство. Здесь нужно осознать, что снижение рассчитывается в метрах, а норматив принимается на 1 метр трубопровода. Например:

Очень важен расчет показателя на наружном участке, где заранее необходимо определиться с глубиной канавы под водоотвод.

На расчет уклона труб канализации влияет уровень наполненности трубы. Показатель вычисляется по формуле:

Высота воды/Трубный диаметр.

Минимальный уровень наполненности согласно СНиП 2.04.01-85 – 0,3, предельная высота воды – 1. Наиболее практикуемые значения при расчете уклона – от 0,3 до 0,6. Скорость наполнения разнится в зависимости от материала изготовления труб (в чугунных и асбестоцементных она более высока, нежели в полипропиленовых по причине большей шероховатости стенок). Например, металлическая коммуникация с сечением 110мм должна иметь уклон канализационной трубы:

0,6/110 = 0,005, то есть 0,5см на каждый проложенный метр.

Ошибки в расчете уклона санитарно-технической коммуникации дорого обойдутся пользователю системы, потому что ее работа будет малоэффективной и непродолжительной. Особенно грустный исход ожидает владельца частного дома, где для сбора сливов применяется септик, а не сточный водоотвод. Септик в данном случае не будет регулярно прочищаться потоком воды, что приведет к его забиванию нечистотами.

2 Расчет наклона трубопровода для сточных вод

Всем известно, что углы обычно измеряются в градусах (ну и еще в производных от них радианах, градах и других единицах). При сооружении трубопроводов используются меры длины: в СНиПах, технической документации и инструкциях – миллиметры (мм), а многими для удобства – сантиметры (см).

Угол наклона труб канализации

Зная нужный угол наклона и длину прокладываемой канализации в метрах, перемножаем их значения. В итоге получаем величину, на которую входное отверстие трубопровода должно быть выше выходного.

Следует отметить, что в справочниках, техдокументации и руководствах уровень наклона трубопровода нередко указывают в виде десятичной дроби. Она выражает соотношение величины снижения уровня канализационной системы в метрах к длине трубы (1 м). То есть, например, если встретится значение угла наклона 0,02, то это будет означать, что на каждый 1 м трубопровода понижение высоты должно составлять 2 см. И если общая длина канализационного отвода 3 м, то, чтобы выяснить какой будет у него наклон, надо умножить 2 на 3. Получим, что нижнюю его точку следует устанавливать на 6 см ниже верхней.

Иногда угол наклона указывают в виде соотношения единицы к какому-нибудь числу, например, 1:20. В этом случае необходимо произвести операцию деления, чтобы получить десятичную дробь. Для предложенного примера получится величина 0,05.

Формирования стока и его состав

Сбор вод производится подводкой системы к каждой консоли водопроводной сети. Объектами образования потока являются:

1. Мойка кухонная – «поставщик» наиболее вредных для сточной системы образований – твердых остатков кухонного происхождения и жирных отложений. От мойки с сифоном гибкой гофрированной трубкой сток отводится в канализационную трубу диаметром 32 – 50 миллиметров. Трубы меньшего диаметра могут иметь уклон канализации 50 миллиметров на 1 метр.

1. Следующим объектом в сети безнапорного слива может быть умывальник. Это также источник стоков повышенной опасности, поставляющий в слив самое неприятное – волосы. Смешиваясь с жиром из мойки, они создают прочные, плохо пробиваемые пробки. Для их беспрепятственного удаления создается уклон канализационной трубы 50 миллиметров на метр длины с внутренним диаметром трубопровода (Ду) 32.
2. Третьим объектом слива является ванная. Она подключается к канализации через двойной сифон для сливного и переливного отверстий.
3. В квартирную сеть сточных вод включается также туалет, образующий фекальные стоки.

Вся система внутриквартирной сточной системы состоит из труб нужного диаметра, монтирующихся с одинаковым углом наклона на всем протяжении. Общая длина канализационной сети обычно составляет не более 6 метров, что при уклоне канализационной трубы Ду 50 в квартире составляет 18 см.

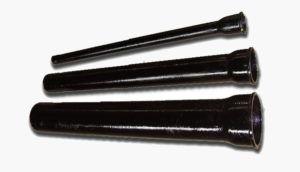

Для монтажа сливной системы в квартире традиционно использовались канализационные трубы из чугуна. Этот материал устойчив к коррозии даже при прохождении достаточно химически активных фекальных стоков.

Соединения труб производились через раструб, в котором в заводских условиях устанавливается резиновое уплотнение в виде кольца. После установки труба в трубу соединение зачеканивалось, что требовало применение ковких сортов чугуна, представителем которого является чугун с шаровидным графитом.

Набравшие популярность в 90-х годах прошлого веках пластиковые трубы, все более активно вытесняют традиционный материал, являясь более технологичными в монтаже, легкими и достаточно надежными. Соединение элементов трубопровода производится таким же образом с использованием силиконового герметика.

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Смотрите это видео на YouTube

В сточных системах обычно используются трубы размерами: Ду 40, Ду 50, Ду 80 и Ду 100 миллиметров с уклонами внутренней канализации на 1 метр по СНиП от 0,035 до 0,02. При этом размер 100 миллиметров применяется для монтажа общего участка на месте схождения линий канализационной системы.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Важность правильных расчетов при проектировании системы ливневой канализации

При неверно смотированной системе водоотвода может произойти затопление участка

Крайне важно придерживаться рекомендуемых СНиП норм заглубления и уклона ливневки. Если пренебречь точными расчетами, это грозит следующими проблемами:

• плохой отток дождевой/снежной воды и как результат заболачивание участка;
• образование застоев влаги и мусора в виде ила, песка, земли на конкретных участках канализации;
• выталкивание проложенных труб из-за склонности грунта к пучению;
• необходимость проведения сложных ремонтных работ по прочистке линии водоотвода;
• промерзание труб или лотков канализации в морозы, а отсюда и возможный разрыв дрен;
• риск выполнения демонтажа всей системы и её новая прокладка.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

• Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
• Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

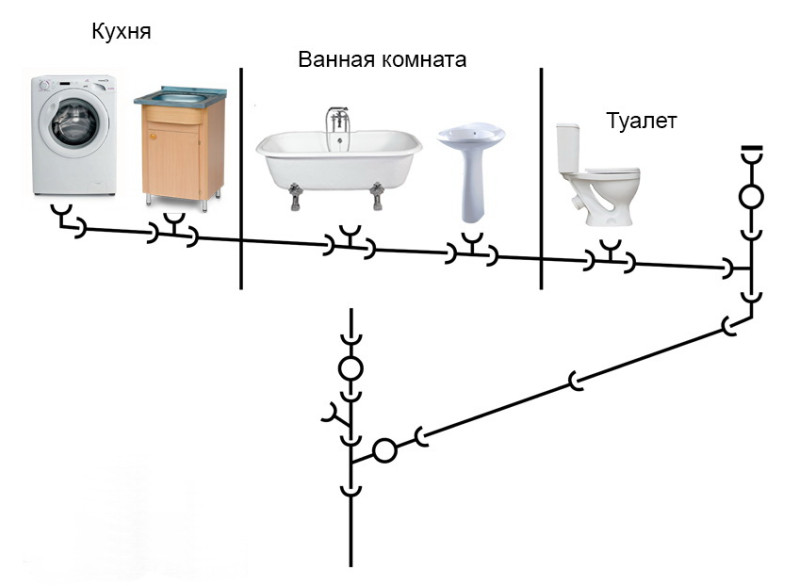

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.
