Как разобрать однорычажный смеситель для кухни: инструкция +видео

Как починить однорычажный смеситель

Порядок действий, которые следует выполнять, будет зависеть от неисправности, которая появилась. Давайте разберемся, как починить смеситель в зависимости от возникшей проблемы.

Устраняем засор

Понять, что у вас именно засор очень просто – будет слабый напор воды. Для устранения засора нужно:

1. Разобрать однорычажный смеситель для кухни, сняв с излива гайку.
2. Достать и хорошо промыть сетку, удалить все абразивные вещества.
3. Установить все обратно.

Это самая простая из всех возможных неисправностей.

Как устранить неполадки с переключателем

Если при переключении режима работы крана появляются трудности, можно исправить неполадку так. При выборе смазочного материала обращайте внимание на составы универсального типа, которые предлагают многие производители и о которых появились положительные отзывы. Когда будут готовы уплотнительные резинки, можно приступить к работе:

Когда будут готовы уплотнительные резинки, можно приступить к работе:

• Переведите рычаг крана в положение «закрыто».
• Разберите конструкцию, отсоедините шланг душа.
• Снимите декоративный колпачок, открутите винтовое крепление. Достаньте кнопку переключателя.
• Аккуратно достаньте золотник.
• Поменяйте уплотнители и смажьте их особой пастой для дополнительной герметичности.
• Соберите переключатель в обратном порядке.

Как заменить пружины переключателя

Если есть трудности с тем, как возвращать переключатель в исходное положение, возможно, требуется замена пружины. Для ремонта стоит выбрать пружинку с диаметром поменьше и с дополнительным защитным покрытием.

Выполнять ремонт следует в такой последовательности:

• Разберите кран.
• Достаньте шток, на который накручена пружинка и снимите ее.
• При помощи плоскогубцев накрутите новую пружину на шток.
• Соберите и установите переключатель.

Как видите, это совсем несложно.

Особенности разборки шарового смесителя

1. Снимается гайка, установленная на изливе смесителя.
2. Вытягивается сетка и промывается под струёй воды.
3. Гайка и сетка монтируется на своё место.

В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.

1. Снимается декоративная заглушка, откручивается крепёжный винт и демонтируется рычаг.
2. Вынимается резьбовое соединение, после чего отвёрткой отвинчивается винт. Очень часто он обрастает накипью, которая легко удаляется тряпкой, намоченной в уксусе.
3. Вытаскивается шаровый механизм. Демонтируются резиновые прокладки и заменяются новыми уплотнителями.
4. На своё место устанавливается шар.
5. Фиксация уплотнителей выполняется посредством пластиковой гайки. На место устанавливается рычажный механизм и фиксируется винтом.

В завершение выполняется проверка крана на отсутствие утечки.

Как разобрать шаровой смеситель

Подготовительные работы аналогичные разборке картриджа. Шаровой механизм плохо поддается ремонту. Следует быть готовым к полной замене смесителя. Когда проблема проявляется в недостаточно напоре или подтеке конструкции, то можно отделаться заменой шарового механизма.

Плохой напор может свидетельствовать о засорении сетки фильтра. Для этого достаточно открутить гайку излива и достать необходимую деталь. Она промывается водой и вставляется обратно. При протекании крана заменяется резиновая прокладка.

Разборка шарового механизма:

1. Сначала удаляется красно-синяя заглушка и снимается винт крепления рычага.
2. Затем снимается рычаг. Выполняются работы аккуратно, ведь не всегда краны обладают достаточной прочностью.
3. Потом раскручивается резьба. С помощью отвертки следует двигаться по направлению часовой стрелки.
4. С помощью пласкогубцов разбирается купол крана. Затем удаляется защитный элемент. На нем находится и резиновая прокладка, которая при необходимости заменяется.
5. Затем шар достается с гильзы. Если есть видимые повреждения, то механизм заменяется.
6. Подпружиненные детали удаляются тоненькой отверткой. Следует поставить новые пружины, так как со временем они изнашиваются.

Потом выполняется монтаж нового шара и сборка конструкции. После подключения воды проверяется работоспособность нового смесителя. Выполнить все работы по замене не составит труда для человека с минимальными познаниями.

Ремонт кухонного смесителя

Вне зависимости от устройства и типа смесителя неисправности, вызывающие капель или течь, довольно схожи по своей природе. Хотя, безусловно, решение проблемы для приборов разных систем будет отличаться. Поэтому, когда течёт кран на кухне, как его починить- будет зависеть от того, какой установлен смеситель.

Но прежде чем что-либо предпринять, необходимо знать основные причины, по которым смесительное устройство может выйти из строя или работать неправильно. Наиболее распространённые из них:

Низкое качество. В погоне за экономией люди часто предпочитают купить более дешёвый товар, не уделяя должного внимания качеству. Логика здесь проста: почему нужно платить больше, если по внешнему виду они ничем не отличаются? В результате радость от такого приобретения может быть недолгой. Хорошо, если всё обойдётся просто протеканием. Всё может быть куда более серьёзным и вылиться в затраты, несоизмеримые с приобретением более дорогого, но качественного смесителя.
Некачественный монтаж. Здесь не поможет покупка даже дорогого оборудования

Поэтому, устанавливая смеситель, особенное внимание стоит обращать и на качество установки. Если в своих силах есть сомнения, то лучше воспользоваться услугами специалиста.
Неправильная эксплуатация

Самая распространённая причина, по которой сантехническое оборудование выходит из строя. Чересчур прилагаемое усилие, нажим под неправильным углом, удары и другие подобные действия, могут привести к выходу из строя даже дорогой качественный смеситель. Производитель, давая гарантию, делает акцент на то, что прибор будет функционировать без поломок в случае правильной эксплуатации.
Изнашивание. В мире нет ничего вечного, и смесители в этом плане не исключение. Каким бы дорогим и первоклассным ни был кран, он также имеет комплектующие, склонные к износу. В первую очередь страдают резиновые прокладки и подвижные части. Однако регулярная профилактика в виде своевременной замены прокладок и чистки вполне может решить многие проблемы, связанные с неисправностью и выходом из строя смесителя.

Техника ремонта однорычажного картриджного смесителя

Прежде чем приступать к любым ремонтным работам сантехники и труб, нужно перекрыть подачу воды и по возможности слить остатки той, что находится в трубах. Затем можно приступать.

Пошаговая инструкция:

Взять небольшую отвертку или нож, осторожно снять декоративный колпачок на однорычажном смесителе. Он круглый, поделен на две части – синюю и красную, обозначающие холодную и горячую воду.
Внутри отверстия можно увидеть фиксатор, который удерживает рычаг, отвечающий за регулировку подачи и напора воды, а также за температуру

Эта деталь очень важна, так как через него рычаг передает движения на основной смесительный элемент – картридж.
Теперь необходимо открутить фиксатор. Для этого используют специальную отвертку, так как у него углубленная шестигранная головка. Но мастера утверждают, что сделать это можно и обычной крестовой.
Когда фиксатор удален, снимают рычаг с корпуса.
Следующий шаг – вручную открутить колпачок, который закрывает собой сам картридж. Сделать это просто, так как он оснащен резьбой.
Далее расположена прижимная гайка. Открутить ее вручную не удастся – затянута она плотно. Чтобы это сделать, необходимо взять в руки разводной ключ.
Теперь из корпуса можно доставать скартридж и провести его осмотр. В нижней его части располагаются 3 отверстия – в два поступает холодная и горячая вода, а из третьего уже смешанная жидкость определенной температуры прямо в носик крана.
Если смешивающий элемент поврежден – проводят его замену на идентичный, купленный в магазине.
Собирают устройство: картридж, гайка, защитный колпачок, рычаг, фиксатор, сине-красная пробка.

Разборка смесителя с картриджем пошагово

После сборки обязательно проверяют работоспособность. Открывают горячую воду, холодную и выбирают нейтральный режим, например, подачу жидкости комнатной температуры.

Устройство основных видов кухонных смесителей

В зависимости от конструкции запорных механизмов краны разделяют на двухвентильные и однорычажные (шарнирные).

Двухвентильные бытовые краны известны очень давно. По сути это два одновентильных крана, изливы которых объединены в один. Конструктивные изменения коснулись в основном запорных устройств. В последние десятилетия к традиционному клапану винтового хода добавились клапаны с 90-градусным (четверть круга) рабочим ходом.

Устройство однорычажного смесителя для кухни выгодно отличается от двухвентильных наличием единого шарнирного картриджа. Такая конструкция позволяет горизонтальным перемещением рычага (джойстика) регулировать поступление горячей и холодной воды в смесительную камеру, а вертикальным – интенсивность потока.

Особенности устройства

Спрос на установку в квартирах и домах именно однорычажных смесителей обусловлен простотой и удобством использования такого крана, а также лаконичностью внешнего вида. Управление температурой и напором воды, включение и выключение – все эти действия со смесителем легко выполняются одной рукой при развороте ручки в определенное положение.

Обычные водопроводные краны и настенные смесители постепенно отходят на второй план, уступая место однорычажной продукции. Джойстиковый смеситель включает в себя корпус с пластиной, внутри которого происходит смешивание подаваемой холодной и горячей воды. Принцип работы пластины аналогичен функциям рычага, что говорит о простоте конструкции подобных устройств для подачи воды. Чаще всего для изготовления смесителей используют металл, керамику или же пластик.

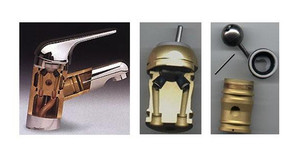

Схема устройства однорычажных смесителей представляет собой довольно новое изобретение, однако его положительные особенности уже оценили по достоинству потребители, за счет чего можно утверждать, что подобное изделие лучше, чем стандартный двухвентильный кран с буксой, в особенности в ванной. Продукция довольно часто называется однозахватным краном.

Чтобы иметь четкое представление относительно специфики конфигурации подобного смесителя, стоит отметить основные составляющие продукции:

• рукоятка;
• носик;
• корпус и фиксатор;
• картридж или шаровый механизм;
• прокладки, гайка для крепления и шланги.

Главной особенностью крана с одной ручкой, имеющего картридж, является отсутствие внутри устройства металлических деталей. Он состоит из керамических элементов, которые устойчивы к процессам коррозии и прекрасно переносят прямой контакт с водой.

Однако к преждевременной порче подобных запчастей может привести неудовлетворительное качество водопроводной воды, которая негативно сказывается на состоянии деталей. Чтобы снизить вероятность поломок, связанных с некачественной жидкостью, производители сантехнических устройств устанавливают внутрь смесителя фильтры, но они не всегда справляются с поставленной задачей, поскольку в некоторых регионах России состояние воды довольно плачевное.

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

• крышка корпуса;
• джойстик, ручка или рычаг смесителя;
• корпус крана;
• фиксирующая скоба;
• излив с аэратором;
• резиновые или силиконовые прокладки;
• картридж сменного типа или шаровый механизм;
• нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Ремонт однорычажного смесителя своими руками

Чаще всего поломки кранов пытаются устранить самостоятельно и многих интересует как отремонтировать однорычажный кран своими руками. Специалисты утверждают то, что если смеситель вышел из строя, то в нем можно заменить картридж или почистить его и осуществить замену прокладки. Для того чтобы починить кран необходимо:

Для начала перекрывают холодную и горячую воду, затем отверткой снимают декоративную насадку на ручке крана. После этого откручивают фиксирующий гайку и винт.

Потом можно открутить гайку, которая удерживает внутренний механизм смесителя в прямом положении.

Необходимо помнить то, что смесители имеют свой срок службы, он зависит от качества смесителя и срока использования. Но срок службы смесителя можно продлить, если улучшить качество воды используя очищающий фильтр. А также следует регулярно проводить профилактическое обслуживание смесителя. Профилактическое обслуживание однорычажного смесителя заключается в том, что его необходимо периодически разбирать, прочищать и заменять резиновые прокладки.

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

• разобрать однорычажный смеситель, сняв гайку с излива;
• вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
• установить все элементы конструкции обратно.

Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Иллюстрация	Описание работ
	Разбираем кран. Снимаем старый уплотнитель.
	Устанавливаем новый уплотнитель. Собираем кран и убеждаемся в отсутствии течи.

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

Иллюстрация	Описание работ
	Разбираем смеситель.
	Снимаем уплотнительные кольца и устанавливаем на их место новые.
	Наносим специальную смазку, которая устранит проблемы с переключением крана.
	Собираем однорычажный смеситель и проверяем плавность хода переключателя.

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

силиконовая смазка Silicot

силиконовая смазка Unipak

Замена уплотнительных резинок золотника

Подготовив уплотнительные резинки, приступаем к работе:

• переводим рычаг крана в закрытое положение;
• разбираем конструкцию, отсоединяя гибкий шланг душа;
• сняв декоративный колпак, откручиваем винтовое крепление. Извлекаем кнопку переключателя;
• аккуратно извлекаем золотник;
• меняем уплотнители. Смазываем их герметичной пастой;
• собираем переключатель в обратной последовательности.

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

• разбираем кран;
• извлекаем шток с накрученной пружиной и снимаем её;
• с помощью плоскогубцев накручиваем на шток новую пружину;
• собираем и устанавливаем переключатель.

Невозврат переключателя в стартовое положение можно исправить

Достоинства и недостатки рычажного смесителя

Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.

Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.

Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.

Ремонт однорычажного шарового смесителя

Перед тем как приступить к ремонту однорычажного шарового смесителя, являющегося одним из важных составляющих ремонта кухни, попытаемся зрительно найти причину протечки. Для этого пристально осматриваем кран. Обстоятельств протечки может быть несколько.

Более всераспространенные:

• Механическое повреждение корпуса смесителя (в итоге на корпусе появляется трещинка либо скол).
• Износ внутренней прокладки шарового смесителя.

В первом случае (если трещинка маленькая) можно попробовать замазать повреждение герметиком. Вобщем, мера эта временная, ну и подходит только для маленьких повреждений. Если же трещинка либо скол имеют значимые размеры, то единственным выходом из ситуации является подмена смесителя.

А вот если осмотр поверхности корпуса смесителя повреждений не выявил, а кран все-же течет, то вероятнее всего, дело конкретно во внутренней прокладке, которая износилась и с течением времени растеряла свою упругость.

Подмена прокладки просит полного демонтажа смесителя. Вы просто можете демонтировать кран, открутив гайки на его корпусе. В случае, если основной корпус смесителя перекрывается декоративным кожухом (на неких современных моделях этот кожух делает эстетическую функцию, скрывая крепежный элемент), сдвиньте этот кожух с маленьким усилием.

Когда доступ к крепежным элементам будет открыт, отвинтите гайки и снимите смеситель.

Сейчас, когда смеситель демонтирован, обратим внимание фактически на прокладку. Стандартная прокладка для уплотнения соединения представляет собой резиновое кольцо

Приобрести прокладки (различного поперечника, поштучно и в наборе) можно фактически в любом магазине хозяйственных продуктов.

Поперечник прокладки для смесителя в большинстве случаев должен быть несколько больше, чем поперечник гнезда — прокладка должна становиться на место с неким усилием.

Подмена прокладки делается достаточно легко: вынимаем изношенную прокладку, на ее место ставим новейшую подходящего размера и устанавливаем смеситель на место, закрепляя его гайками.

А вот если протечка появилась в смесителе, интегрированном в раковину, которая в свою очередь прикреплена к отделке стенок на кухне, то тут ремонт несколько усложняется. Более нередкой предпосылкой протечек схожих смесителей является износ встроенного глиняного картриджа. Это уже более суровая неувязка, но и в данном случае вы полностью сможете совладать без помощи других.

https://youtube.com/watch?v=A9OOtNNw4S8

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.
