Оборудование для водяного теплого пола

Преимущества водяного теплого пола

Итак, какие же преимущества имеет система теплого водяного пола по сравнению с другими аналогичными схемами? Вот основные плюсы.

• Экономичность. Теплый водяной пол можно запитать от отопительного котла частного дома. Это позволяет использовать приспособление без каких-либо дополнительных затрат. Таким преимуществом не обладает электрический теплый пол – его необходимо подключать к сети и он потребляет довольно много энергии.
• Большой срок службы. Продолжительность функционирования конструкции составляет в среднем 50 лет. А если использовать трубы высокого качества, она будет гораздо больше. В случае с электрическим устройством такого срока службы добиться не получиться – нагревательные элементы очень быстро изнашиваются и могут с легкостью перегореть.
• Возможность использования вместо батарей. Конструкция способна полностью заменить батареи системы отопления. Их демонтируют, а горячую направляют в систему пола.
• Возможность тонкой регулировки температуры. В конструкцию включают насос, с помощью которого можно легко регулировать температуру нагрева напольного покрытия. А если включить в систему термостат, этот процесс можно автоматизировать – нужная температура будет поддерживаться без участия человека.
• Невысокая цена. В отличие от электрического теплого пола, для водяного не нужны нагревательные элементы. При сборке используются только трубки из полимерного материала. А они обойдутся гораздо дешевле, чем электрические компоненты.
• Высокий уровень безопасности. При использовании электрической конструкции перегорание нагревательного элемента в некоторых случаях может привести к короткому замыканию. Это, в свою очередь, способно вызвать возгорание проводки и пожар в жилом помещении. Водяные схемы не несут такого риска при использовании – максимум, что может произойти, – утечка воды и нарушение работы отопительной системы. Это, конечно, не очень приятно, но не столь критично, как проблемы с проводкой, грозящие пожаром.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами.  Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.

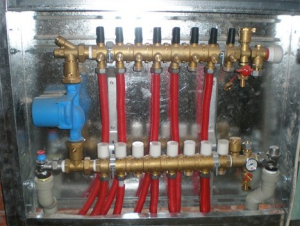

Коллекторный шкаф для водяного теплого пола

Для удобства работы системы теплых водяных полов монтируется шкаф, в котором находятся все соединения и регулирующие вентили.

Шкаф монтируется в стеновой нише, размером 60*40*12, в который выводятся:

•  подающая труба, соединенная с трубой горячей воды от котла,
•  обратная труба, из которой насосом подается вода в котел для повторного нагрева.

Таким образом происходит постоянная циркуляция горячей воды в системе водяных теплых полов. Если посмотреть на данный элемент в собранном готовом состоянии, то он выглядит как шкаф с большим количеством труб, заглушек, кранов, вентилей и тому подобное.

Для возможности отключения обогреваемой комнаты от системы отопления устанавливается вентили, соединенные с трубами компрессионными фитингами.

Устанавливается коллектор – труба, имеющая несколько выходов, к которым  с помощью компрессионных фитингов подсоединяются металлопластиковые трубы отопления водяных полов. Выход коллектора перекрывается либо заглушкой, либо разветвителем со сливным краном и автоматическим спуском воздуха, что предпочтительнее для удобства эксплуатации, но несколько дороже.

В строительном магазине можно свободно приобрести собранный коллекторный шкаф и комплектующие материалы для него.

Правила монтажа водяного теплого пола

Монтаж водяного теплого пола на деревянное основание

Классическая схема сборки водяного теплого пола выглядит следующим образом:

• подготовка поверхности чернового пола;
• сборка элементов подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
• укладка теплоизоляционного слоя;
• укладка стеклосетки и распределение труб водяного теплого пола. К сетке их крепят капроновыми хомутами или обычной проволокой;

• подключение трубопровода, подача давления и проверка на герметичность;
• заполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
• выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот способ используется на бетонных перекрытиях. Однако, в деревянных домах или коттеджах с деревянными перекрытиями такой вариант подходит не всегда. Поскольку нагрузка от стяжки для деревянных перекрытий может быть слишком высока, водяной теплый пол приходится укладывать без нее. Этот способ называют настильной системой. Рассмотрим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

По данной методике стяжка не используется, а на поверхность деревянного чернового пола прикрепляются деревянные дощечки (лаги). Они располагаются так, чтобы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с максимальной равномерностью и без больших промежутков, поскольку они служат опорными элементами для листового настила.

Иногда трубопровод укладывают прямо на черновой пол. Древесина является великолепным теплоизолятором, поэтому приобретение и укладка дополнительного слоя в данном случае нецелесообразны. Существует весьма эффективный способ усилить теплоотдачу труб теплого пола и частично компенсировать поглощение тепловой энергии листовым настилом.

Для этого используются теплоотражающие пластины. Они имеют сечение в виде перевернутой буквы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это создает условия для эффективной теплопередачи и позволяет снизить режим нагрева теплоносителя.

Преимущества настильной системы монтажа

Настильная система является вполне конкурентоспособной альтернативой традиционному способу монтажа она обладает важными преимуществами:

1. сравнительно малый вес отопительного контура, не оказывающий серьезного воздействия на деревянное перекрытие;
2. простота и высокая скорость сборки — нет нужды дожидаться застывания стяжки;
3. высокая ремонтопригодность водяного теплого пола. Здесь вся конструкция разборная, что позволяет в любой момент получить доступ к проблемному участку трубы.

Принципиальных недостатков у этой системы нет, если не считать ее меньшую эффективность и неизбежные теплопотери. Однако, отсутствие избыточной нагрузки на перекрытие и высокая скорость монтажа в глазах большинства пользователей выглядят вполне убедительными аргументами в пользу такого способы монтажа.

Можно ли устанавливать такой подогрев: законно ли это?

Получить разрешение на проведение водяного отопления в многоквартирном доме бывает непросто. Связано это с тем, что такой обогрев достаточно опасен для эксплуатации из-за высокой угрозы затопления нижних этажей.

Важно
Чтобы обойти все преграды, жильцы стараются проводить монтаж путём подключения системы к стоякам отопления. Это грубое нарушение законодательства, поэтому лучше всего получать официальное согласие и действовать в рамках, установленных СНиП.. Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети

Такое автономное отопление должно быть прописано в проектной документации

Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети. Такое автономное отопление должно быть прописано в проектной документации.

Официальное оформление занимает много времени и сил. Но полностью сделанное по нормам водяное отопление позволяет спокойно и без проблем пользоваться им на законных основаниях, даже продавать жильё без дополнительного сбора документов и разрешений.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Что такое водяной теплый пол

Водяной теплый пол — это нагревательный элемент, распределенный по всему помещению и обеспечивающий его обогрев. С точки зрения конструкции, это трубопровод, уложенный на поверхности чернового пола. При этом, сам по себе он не вырабатывает тепловую энергию, ее источником служит обычный теплоноситель (горячая вода). Он циркулирует по трубопроводу и отдает свою энергию верхним слоям пирога теплого пола (бетонная стяжка или листовой настил).

Для водяного теплого пола имеет большое значение способ монтажа. Традиционный вариант — укладка трубопровода и заливка его в бетонную стяжку. На нее укладывают напольное покрытие, которое получает тепловую энергию от нагретого бетона и отдает ее в помещение. Однако, если перекрытие изготовлено из древесины и не может принимать дополнительную нагрузку, приходится выполнять монтаж петель теплого пола без стяжки.

Трубу укладывают на деревянное основание, разделяют деревянными планками толщиной на 2 мм больше, чем сама трубка. Поверх укладывают листовой настил (фанера ОСП, ДСП) и финишное напольное покрытие. это компромиссный и вынужденный вариант, так как теплоотдача в данном случае значительно уменьшается. Листовой настил, который должен принимать тепловую энергию и отдавать финишному покрытию, выполняет роль теплоизолятора и гасит значительную часть нагрева. Поэтому, приходится увеличивать мощность нагрева и расходовать больше ресурсов.

Монтаж водяного теплого пола в деревянном доме своими руками

Возведение водяного пола надо начинать с составления проекта. В нём следует отразить схему размещения трубопровода, и место установки коллектора.

ТЕПЛЫЙ ВОДЯНОЙ ПОЛ НА ДЕРЕВЯННОМ ОСНОВАНИИ

Смотрите это видео на YouTube

Основание

Монтаж гидрополов в деревянном доме имеет особенности, они заключаются в необходимости проведения оценки основания. То есть, сделать осмотр балок на прочность, а пола — на наличие трещин. Кроме того, выявляется степень перепадов — допустимый максимум 3 мм. Если возникает потребность, то балки укрепляются или заменяются прогнившие.

Размещая систему обогрева на старом финишном покрытии, надо удалить краску, и прогрунтовать доски. Затем следует заделать трещины в полу герметиком.

Гидроизоляция

В качестве гидроизоляции нужно использовать гидропароизоляционную плёнку, полиэтилен не подойдёт, он будет способствовать образованию конденсата.

Материал нужно класть мембранной поверхностью вниз, внахлёст, и фиксировать двухсторонним скотчем.

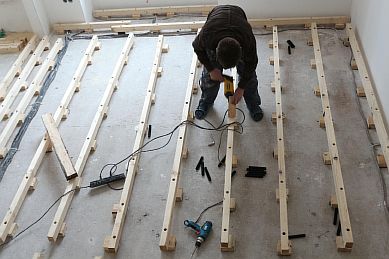

Монтаж лаг

Монтаж лаг надо начинать с крепления уголков на стенах, каждые 60 см. Затем на них размещаются лаги, они монтируются параллельно полу.

Теплоизоляция

Между лагами прокладывается теплоизоляционный слой (толщина 10 см) — минеральная вата. Утеплитель нужно укладывать ниже лаг на 5 см, чтоб образовывался зазор для вентиляции.

Гидроизоляция

В качестве второго гидроизоляционного слоя подойдёт плёнка из полиэтилена. Она стелится на лаги в натяг, и закрепляется степлером.

Подложка под трубы

Следующий этап — поперёк лаг приколачиваются реечки размером 2 см, с отступом от стен 30 мм. Они укладываются не в притык, между ними должны быть промежутки, на их размер влияет укладочный шаг нагревателя, обычно — 20 мм. Обязательно нужно провести обработку деревянных реек с использованием гидрофобных средств.

В эти пазы вставляются металлопластиковые пластины, в них будет размещаться нагревательный элемент.

Установка контура

В пазы профиля укладывается трубопровод, чаще диаметром 16 мм. Для поворота труб следует укоротить рейки в местах поворота на 10 — 15 см.

Подключение

На запланированном участке стены устанавливается коллектор, он подсоединяется к теплоисточнику — в частном доме, это чаще автономный котёл. Обычно он располагается в котельной.

Контуры пола подключаются к соответствующим выходам распределительной гребёнки — один конец к подаче, а второй к обратке.

После подключения устройства следует сделать тестовый запуск, для проверки его работы и выявления возможной течь.

Подложка для финишного покрытия

Подложкой под отделочный материал могут служить плиты из гипсоволокна или листы ДСП. Они укладываются по всему полу помещения.

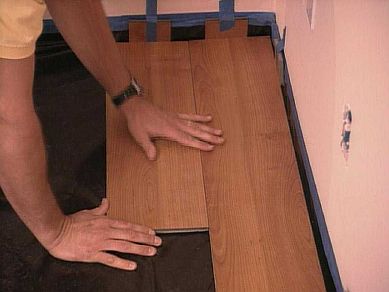

Финишное покрытие

Последний слой — укладка напольного покрытия (плитки, ламината или линолеума). Выбирать материал можно любой, главное чтобы он сочетался с греющими полами.

На этом, пол готов к эксплуатации.

Особенности устройства конструкции

Устроить водяной теплый пол по плитам перекрытия просто. Структура его слоистая, называемая профессионалами «пирогом пола».

Конструкция состоит из таких компонентов:

• основной слой, представляющий собой плиту из бетона или деревянное основание;
• гидроизоляция, которую дополняют демпферной лентой, располагая ее по периметру;
• теплоизоляционный слой, представляющий вариант защиты от выхода тепла за рамки заданного направления;
• собственно водяной пол, прогревающий помещение;
• слой стяжки;
• напольное покрытие, являющееся финишным вариантом отделки.

Толщина конструкции бывает различной. Ее параметры зависят от выбранного утеплителя, от диаметра труб, от мощности стяжки

Важно, что вся конструкция должна укладываться в рамки 7-15 сантиметров

Устройство тёплого пола

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

• основание — из дерева или бетонной плиты;
• гидроизоляция — полиэтиленовая плёнка (0,1 мм);
• теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
• водяной контур — трубопровод;
• арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
• бетонная стяжка — раствор из бетона и цемента с пластификаторами;
• финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Может быть интересно

Расстояние между трубами теплого пола изменяют при необходимости

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.
