Прокладка труб в ванной и туалете своими руками

Разводка канализационных труб в ванной

При самостоятельной прокладке канализационных трубопроводов необходимо соблюдать ряд правил:

1. Размер уклона магистрали для канализации должен соответствовать действующим ГОСТам.
2. Угловые стыки в линиях разводки не могут иметь угол меньше 90 градусов.
3. В магистрали, отводящей стоки, обязательно обустройство ревизионных точек.
4. Для подводки к унитазам задействуют трубы, имеющие диаметр не менее 100 миллиметров, а слив ванны в канализацию делают с использованием изделий диаметром 50 миллиметров.
5. Трубы в раструбе отводных труб монтируются с зазором около 10 миллиметров.
6. Высота канализации для ванной составляет 100-150 миллиметров.

В отличие от водопроводных магистралей канализационные трубы прокладывают без применения специальных дорогостоящих инструментов и оборудования. При условии соблюдения несложных рекомендаций канализационную систему можно собрать собственными руками.

Подключение раковины

Умывальники выпускаются разных типов: подвесные, на пьедестале (типа «тюльпан»), на тумбе («мойдодыр»).

Первый вид держится на кронштейнах, второй — крепится к стене шурупами. Колонна пьедестала совмещается с нижней частью второго умывальника, декорируя сливную систему.

Третий тип — это раковина, встроенная в тумбу на ножках. Она ставится у стены и крепится металлическими уголками.

Подвесные предметы совместимы с горизонтальным канализационным отверстием, другие можно присоединить к вертикальным выходам в полу. Перед тем как начать работу, нужно прочитать инструкцию.

Порядок установки раковины на кронштейны следующий:

• определяют высоту расположения предмета (около 80 см);
• от этого уровня откладывают вниз величину толщины задней стенки изделия;
• ставят кронштейны в штатные пазы, замеряют расстояние между ними и определяют точки крепления к стене;
• сверлят отверстия, ставят дюбели и фиксируют умывальник;
• к нему прикручивают смеситель и проверяют правильность расположение всей конструкции с помощью строительного уровня;
• устанавливают слив и сифон, подключают последний к канализационному выходу;
• гибкими шлангами присоединяют смеситель к отводам горячей и холодной воды;
• щель между стеной и раковиной заливают герметизирующим средством.

Установка на пьедестал проводится по такому же принципу, только раковина крепится не кронштейнами, а шурупами. Чтобы умывальник выглядел гармонично, все работы надо провести аккуратно, четко соблюдая размеры: слив должен оказаться ровно в центре колонны, а ее верхний край правильно совместиться с чашей.

При любом монтаже узлы коммуникации (вентили, соединения) должны оставаться доступными для ремонта и технического обслуживания.

Что необходимо учесть при монтаже канализации в ванной комнате?

Канализацию в ванной комнате начинают монтировать с расчета длины и диаметра труб ПВХ и вывода канализационных отводов. Отводы (соединения) соединяют трубы и отдельные части системы канализации с сантехническими изделиями (ванны, душевые кабины, унитазы и т.д)

Для унитазов применяются трубы ПВХ диаметром 110мм. Для ванны, раковины, мебели для ванной и душевой кабины лучший диаметр трубы 50мм. Есть и другие диаметры труб (32-40мм), но они применяются значительно реже. При составлении плана разводки канализации, лучше придерживаться такого правила: «Чем меньше длина трубы и чем меньше боковых отводов, тем лучше».

Любой отвод, это место скопления грязи и различных отложений. Не рекомендуется применять один отвод с углом 90 градусов. Лучший вариант – соединить два отвода по 45 градусов. В итоге будет тот же поворот под 90гр. На схеме показано, как правильно собрать канализационную разводку применяя стандартные отводы, которые есть в продаже.

Плавные, повороты гораздо удобней и практичней для дальнейшей чистки канализации в случае засора. Чем больше будет радиус поворота, тем лучше.

Наклон канализационных труб зависит от диаметра трубы. Чем меньше диаметр трубы, тем больше должен быть уклон. На схеме видно для какого диаметра канализационной трубы из ПВХ, должен быть уклон.

Если уклон будет сделан слишком маленьким, вода будет медленно сливаться по трубе и вероятность засора канализации резко возрастает. Если угол наклона будет очень большой, то существует вероятность, что в случае большой длины канализационных труб до конца твердые фракции отходов смываться не будут. В первую очередь это относится к трубе диаметром 110 мм. Вода может «переливаться» через налипший ком отходов.

Помните, как хозяйки выливают воду из ведра и заодно смывают грязь со дна и стенок? Правильно, сначала взбалтывают ведро, а потом выливают. Так же и в системе канализации, чем больше и мощнее будет сливаться поток воды под определенным углом, тем лучше смоется грязь с внутренних стенок отводов, мест соединений и углов

Выбирая унитаз обратите внимание на емкость сливного бачка. Если длинна канализационной трубы будет большой, лучше выбрать самую большой объем бачка

При монтаже канализации учтите и еще важную деталь, муфты с «ревизией», которые монтируются при большой длине труб и множественных поворотах. Без них будет довольно проблематично быстро и эффективно устранить засор канализации.

Входное отверстие для подключения сифонов различной сантехники необходимо располагать на разной высоте. Для умывальников лучшая высота 50-60см.от пола. Для душевой кабины самый лучший вариант, когда отверстие находится в полу. Менее хороший — несколько см. от пола. Для ванн от 5 до 15см. от уровня пола.

В некоторых случаях, когда основной (центральный) ввод в канализацию расположен слишком высоко, для обеспечения правильного уклона труб придется выкладывать под сантехнику подиум. В основном это касается душевых кабин и душевых боксов к которых расстояние от дна поддона до пола может быть разным.

Необходимо произвести расчет для возможности подключения в конечной точке душевой кабины или ванны, учитывая расстояние от поддона до пола.

Еще одна большая и постоянная проблема — это появление неприятного и стойкого запаха из канализации. Учтите заранее важные моменты, которые в дальнейшем помогут быстро избавиться от запаха канализации

Вот несколько важных и простых советов на которые стоит обратить внимание:

1.НЕ позволяйте сливать строителям во время ремонта ванной комнаты, остатки клеевых и шпаклевочных смесей. Это делают почти все, но в конечном итоге пострадаете Вы от проблем, которые возникнут позже.

2. По возможности откажитесь от применения гофрированных труб, которыми подключается сантехника, они более подвержены засору из-за своих складок. Придерживайтесь основного правила — чем меньше длина, канализационных труб, тем лучше.

Мы уверены, что Вы правильно сделаете канализацию в ванной комнате, которая будет надежной и прослужит долгие годы. Удачи!

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Подготовка к подключению ванны

Перед подключением сантехнического изделия к водопроводу и канализации необходимо правильно подобрать материалы и определиться с местом фиксации чаши. Сложность кроется в установлении высоты монтажа, которая бы позволила присоединить сифон. Кроме того, нужно угадать с размещением смесителя, если приобретена модель с фиксацией на стене над ванной

Следует обратить внимание на такие моменты:

При подключении к канализации нужно применять сифон для ванн. В его конструкции присутствуют узлы, которые позволяют подсоединить прибор к переливу и сливу.
Лучше не использовать гофрированные трубки при монтаже конструкции своими руками, так как они обладают существенными недостатками:
Быстро накапливают всевозможные загрязнения;
Чистятся с большим трудом;
Обладают слишком высоким гидравлическим сопротивлением.
До подключения к канализации необходимо обеспечить должный перепад высоты между трубой для слива и местом подключения

Немаловажное значение имеет высота выпуска сифона, которая определяет полноту и скорость слива с ванны воды.

Используемый материал и инструменты

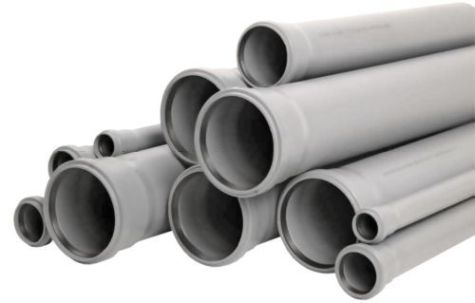

Классификация труб

В настоящее время канализация прокладывается только с использованием пластиковых труб.

Они обладают неоспоримыми преимуществами:

• небольшим весом;
• длительным сроком эксплуатации (гарантируется до 50 лет);
• простотой монтажа (для порезки и соединения не нужно использовать специализированное оборудование).

Существует несколько разновидностей материала:

• из полипропилена;
• из поливинилхлорида;
• из полиэтилена.

Полипропиленовые трубы для монтажа канализации

Последние две разновидности для монтажа канализации не используются. Лучше всего подходят полипропиленовые трубы, так как без проблем выдерживают высокие температуры проходящей по ним жидкости.

При покупке обращайте внимание на маркировку:

1. Трубы с литерой «А» используются для изготовления вентиляционных систем. Их стенки очень тонкие.
2. Трубы с литерой «В» имеют толстые стенки и прекрасно подходят для создания канализационных систем.

Критерии выбора труб

Основным параметром, по которому подбираются трубы, является их диаметр. Но многие производители указывают внешние размеры, в то время как для канализации важны параметры самого отверстия.

Минимальный размер труб для различных сантехнических устройств отражен в таблице.

Прибор	Диаметр, мм
Стиральная и посудомоечная машина	25
Биде и раковина	35
Душевая кабинка, ванна	50
Подключение нескольких приборов к одному сливу (ванна плюс раковина)	70
Унитаз и центральный стояк	100

Необходимо выбрать трубы нужного диаметра

Еще один вопрос – длина. В продаже имеются изделия от 1 до 6 метров. Практика показывает, что удобнее всего работать с трубами длиной в 2-3 метра. Метраж следует подбирать с учетом применяемых соединительных элементов (фитингов).

Необходимое оборудование

Для создания канализационной системы в стандартной ванной вам потребуется:

• канализационные пластиковые трубы диаметром от 50 до 100 мм;
• уплотнительные манжеты для закрепления частей системы;
• пластиковые фитинги нужных конфигураций (двойники, тройники, колена и так далее);
• компенсатор (диаметр его для квартиры должен составлять 110 мм);
• хомуты – служат для закрепления труб канализации и придания им нужного уклона;
• люк, позволяющий контролировать состояние стояка;
• герметик;
• цементный раствор.

Фото фитингов и соединительных хомутов

Также существенно облегчают работу такие инструменты:

• шлифмашинка;
• молотки;
• зубило;
• строительный уровень;
• измерительная лента (рулетка);
• маркер.

С чего начать?

Для начала нужно определиться, какое сантехническое оборудование нужно разместить в ванной и туалете или в совмещенном помещении, если предполагается именно такое решение. После чего выяснить, какие именно инженерные коммуникации должны быть подведены к каждому из приборов.

На практике это выглядит так:

• Унитаз. Подводим канализацию и холодную воду.
• Биде. Подключается холодная и горячая вода, канализация.
• Душевая кабина или ванна. Подводится горячая и холодная вода и канализация.
• Раковина-умывальник. Подключаем холодную и горячую воду, канализацию.
• Стиральная машина. Подводится холодная вода и канализация.

Определившись с количеством и видом сантехнического оборудования, можно приступать к разработке схемы разводки.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

https://youtube.com/watch?v=EFZcWaog6zs

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Как сделать разводку канализации в частных домах

Ванная комната в городской квартире и частном доме предполагает разный подход к реализации проекта. В случае с городской квартирой имеется уже готовая постройка, с заранее определенным местоположением центрального канализационного стояка. Разводку канализации в квартирах начинают именно с фанового стояка.

В частном доме система подведения воды и схема, как будет выглядеть разводка труб канализации, продумывается на этапе проектирования постройки. Дело это весьма непростое. Даже если имеется минимальный практический опыт в монтаже водоотводящих систем, то четкое представление о том, как сделать разводку канализации в частных домах имеет только специализированный инженер. Именно мастер способен спроектировать систему с учетом строительных норм и правил и соблюдением ГОСТ – стандартов и сделать все в точном соответствии с планом.

Компоненты канализационных систем для частного дома:

• комплект труб различного диаметра, из которых состоят ветви водоотводящей системы в ванной комнате и далее по дому;
• канализационный колодец, в который собирается вся жидкость системы отвода сточных вод;
• используют два типа стояков для водоотводной системы – вентиляционный и непосредственно канализационный стояк;
• линии отвода воды от потребителей;
• цепочка узлов для очистки воды, если это разводка замкнутого типа, или дренажно-накопительная система, в частном доме используют оба типа систем;
• канализационный напорный коллектор, наибольшее распространение получил в канализационных системах напорного типа, не используют в городской квартире;
• ревизионные элементы, для обслуживания системы;
• комплект качественного сантехнического оборудования.

Первое правило для канализационных систем: принцип «двух точек». Самая нижняя точка – ее несложно определить при помощи строительного уровня – и будет являться узлом вывода жидкости в сточную магистраль.

Схему расположения санитарных приборов и проводки труб к ним нужно составить обязательно

Самая верхняя точка находится выше любого узла отбора воды непосредственно на фановой трубе, разводка с этого уровня не производится. На верхнюю точку фановой трубы устанавливается специальный вентиляционный клапан.

Случается так, что в частном доме необходимо сделать несколько центральных канализационных стояков. Это вполне допустимо, если к системе предполагается подключить большое количество потребителей. Например, если отдельной ванной комнатой обеспечивается каждая спальня. Необходимо соблюдать принцип «нижней точки», сводя все ветви отвода воды в единый коллектор именно на этом уровне.

Для подключения в частном порядке к центральному канализационному коллектору используют специальные циркуляционные насосы. Это обуславливается большой протяженностью коллекторной ветки или спецификой рельефа местности.

Установка ванны, душевой кабины

Одним из главных моментов монтажа сантехники является установка ванны или душевой кабины. Такая работа не вызывает больших сложностей. Помощь мастеру потребуется только при установке чугунной ванны. Ее тяжело поднимать.

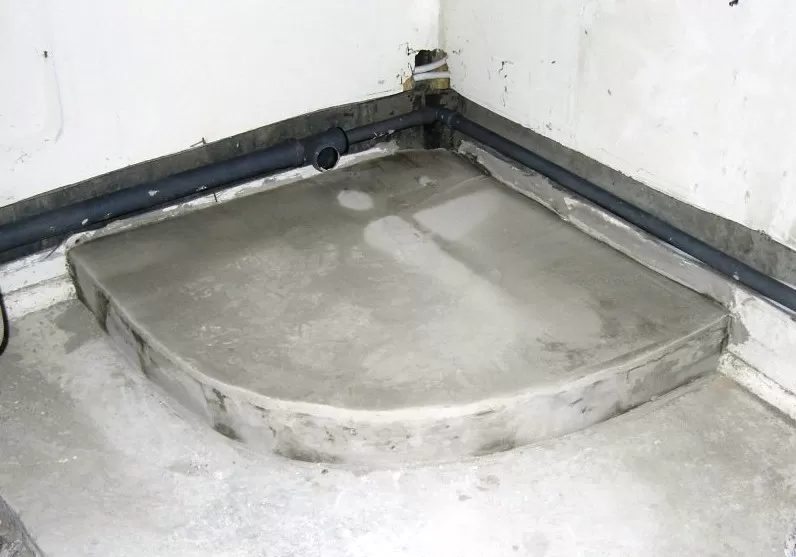

Под ванной или душевой кабиной следует создать идеально ровное покрытие. Кафель здесь должен обладать повышенной прочностью. Далее сантехническое оборудование вносят в комнату. Это нужно сделать очень аккуратно. Подключается сифон. Он должен быть выше точки слива в канализацию. Для ванны потребуется установить дополнительные опоры.

Далее выполняется установка смесителя в ванной. Причем этот элемент интерьера может быть смонтирован на ванне и раковине отдельно или быть универсальным.

Планирование (размеры сантехприборов)

Вообще данный этап частично переплетается с планированием и дизайном санузла в целом, но попробуем изложить все по порядку.

Еще на стадии создания проекта (даже если это всего лишь картинка в голове), нужно проанализировать возможность установки ванной или унитаза, душевой кабины и прочего. Ведь установка унитаза обязательно требует прокладки трубы 110 мм., а следовательно возведения коробов или иных мероприятий по скрытию этой трубы. Как не крути, трубу D110 никак нельзя спрятать в штробу и придется считаться с таким немаловажным моментом.

Зачастую в новостройках делается недопустимо высокий отвод вертикального стояка и если соблюдать требуемые уклоны канализационных труб, то попросту вывод на ванну (например) будет располагаться выше дна и это будет грубейшей ошибкой. Поэтому придется подумать о переделке общего, вертикального стояка.

В целом, планирование заключает в себя понимание процесса всего монтажа канализации еще на этапе дизайн-проекта. Для начала понимания определим стандартные размеры, требуемые для тех или иных сантехприборов.

Унитаз

. В целом, высота вывода под унитаз не так важна — существует большое разнообразие фановых труб, с помощью которых можно без проблем состыковать выпуск с канализацией. Если же есть задумка спрятать все трубы в короб вместе с фановой трубой, то нужно отталкиваться от конкретной модели чаши унитаза.

На картинках ниже приведены усредненные размеры многих унитазов. Информация дана для общего представления и при проектировании все-таки рекомендуется учитывать размеры конкретной модели.

У моделей с прямым сливом, высота оси выпуска от пола составляет в среднем 175-180 мм.

Материалы, сопутствующие разводке труб в ванной

Если вы считаете, что для решения вопроса, как провести трубы в ванной, достаточно приобрести элементы той или иной водопроводной системы, вы заблуждаетесь – полноценная система канализации и водоснабжения предусматривает использование достаточно большого количества всевозможных сантехнических изделий. В первую очередь это запорная арматура. Во внутренней разводке используются два типа отсекающих кранов – шаровые, которые устанавливаются на вводе воды в дом или квартиру, и приборные, назначение которых заключается в контроле над каждым отдельно взятым потребителем воды.

Кроме того, в разводке труб в ванной используется счетчик воды, установка которого не допускается без использования обратного клапана и фильтра механической очистки воды. Фильтр способствует полноценной работоспособности счетчика в течение длительного времени, а обратный клапан устанавливается по требованию водоканала и не позволяет недобросовестным гражданам осуществлять его отмотку.

Как производится монтаж труб в ванной

В некоторых случаях на вводе воды в дом может устанавливаться редуктор давления. Многие потребители, такие как накопительные водонагреватели или современные котлы отопления, не выносят длительного воздействия повышенного водопроводного давления, которое появляется обычно ночью, когда разбор воды значительно снижается. Именно редуктор позволяет стабилизировать давление воды во внутренней разводке и продлить срок службы дорогостоящих агрегатов.

В заключение хочу отметить, что разводка труб в ванной в обязательном порядке должна выполняться в соответствии с требованиями монтажа определенной системы трубопроводов. Что это значит? К примеру, одно из требований монтажа разводки канализации – это наличие уклона в сторону слива. Или если речь идет о разводке водопровода из полипропилена, то это выдерживание режима пайки труб. В общем, информации нужно узнать много – без нее о монтаже качественного водопровода не может быть и речи.

Поэтапная инструкция монтажа водопровода из полипропиленовых труб в ванной

Прежде чем приступить к работе, следует подготовить детальную схему разводки с точным указанием всех длин прямых участков и мест установки сантехники. Необходимо минимизировать количество пересечений и изгибов, сократить (по возможности) общую длину трубопровода. В соответствии со схемой приобретаются необходимые материалы с некоторым запасом на монтаж.
После того как все подсчеты будут произведены, закуплены материалы и инструменты, выполняется монтаж в такой последовательности (рассмотрим на примере последовательной системы).

1. Демонтируются старые трубы.
2. Согласно схемы вырезаются отрезки труб из полипропилена с соблюдением расчетных размеров.
3. Отрезки труб соединяются в определенном порядке с помощью муфт и тройников, свариваются полифузным способом. Перед пайкой детали обезжиривают, устанавливают в аппарат для сварки и разогревают до температуры 270°С. Трубы разного диаметра соединяются с помощью фитингов-переходников.
4. Устанавливается запорная арматура.
5. В стенах штробятся каналы или сверлятся отверстия для крепления трубопровода. Для открытого способа монтажа применяют фиксирующие клипсы. Вблизи углов устанавливают дополнительные крепежи.
6. После монтажа производится пробная подача воды с целью обнаружения и устранения негерметичности системы.

Вашему вниманию разводка труб в ванной: видео с комментариями специалиста.

https://youtube.com/watch?v=8jOI8k-KkUk

Отделка стояков

В ванной комнате может быть два стояка – водопроводный и канализационный. Спрятать их можно также в каркасном коробе прямоугольного сечения. В зависимости от расположения стояков, их можно закрыть одним коробом, или же каждый стояк облицовывается отдельно.

Гидроизоляция стояка

Чтобы спрятать вертикальную трубу-стояк, существует технология, позволяющая имитировать колонну. На стояк надевается теплоизоляционная трубчатая оболочка «К-Флекс» соответствующего внутреннего диаметра и с толщиной стенки 1,5-2,0 см. Оболочку на трубу надевают кусками длиной по 0,3–0,5 м, и оставляют между ними зазоры в 3 см.

Монтаж наружной оболочки

Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру «К-Флекс», и по всей её длине делают разрез болгаркой. Зазоры между кусками «К-Флекс»-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь её расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.

Трубу стягивают нейлоновыми хомутами, чтобы расширяющаяся пена не раскрыла её, и разворачивают прорезью к стене. Через сутки хомуты срезают и получают теплоизолированный стояк в оболочке из пластмассовой трубы, прикреплённой своей внутренней поверхностью к стояку кольцами монтажной пены между участками «К-Флекс»-изоляции.

Облицовка стояка мозаикой

Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая её на белую цементную клеящую смесь или состав на полиуретановой основе.

Когда клей отвердеет, производят затирку мозаики и — канализационный или водопроводный стояк в ванной комнате превращается в колонну.

Способ прокладки трубопровода

Если услуги сантехника стоят слишком дорого, следует рассмотреть процедуру самостоятельного проведения ремонта в ванной комнате и туалете. Начать необходимо с укладки труб. Их можно установить открытым или закрытым способом.

Оба подхода будут надежными. Однако скрытые коммуникации позволят сделать интерьер гармоничнее. Трубы будут проходить в стенах. Их не будет видно. Это более эстетичный вариант монтажа. Однако обслуживать такие коммуникации будет сложнее. Если появится протечка, хозяева ее обнаружат не сразу. Ремонт труб в этом случае потребует больше сил и времени.

Открытый способ монтажа трубопроводов предоставляет хозяевам быстрый доступ ко всем элементам системы. Коммуникации устанавливают поверх стен. Их можно закрывать различными декоративными элементами, коробами. Этот способ монтажа более быстрый и простой. Для начинающих сантехников он будет предпочтительнее.

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

• провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
• не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.
