Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Теплый пол в помещениях с деревянным основанием

Бытует распространенное мнение, что ламинат и система «теплый пол» – далеко не лучшие союзники. Ведь под действием высокой температуры покрытие начинает выделять потенциально опасные для здоровья жильцов дома химические вещества, применяемые при производстве ламелей.

Но практика показывает, что при грамотном выборе толщины и соблюдении температурного режима, эта угроза сводится к минимуму. Так, те же синтетические фенолформальдегидные смолы выделяют вредные соединения лишь при температуре свыше 30-32 °С.

Но чтобы максимально обезопасить свою семью все же стоит приобретать ламинат, класс эмиссии формальдегида которого Е0 или Е1. Показатели Е2 и Е3 в тандеме с теплым полом недопустимы!

Тандем ламината и теплого пола является экологичным решением при обустройстве отопительной системы частного дома с деревянным основанием

Планируя установить теплые полы под ламинат в деревянном доме, стоит выбирать ламели из плотных пород древесины толщиной не менее 7 мм. Материал с такими параметрами будет одновременно тонкий и плотный, способный противостоять внешнему давлению.

Он будет полностью прогреваться, пропуская необходимое количество тепла в комнату, но при этом не утрачивать свои эксплуатационные качества и нести опасность обитателям дома.

Напольное покрытие, пригодное к использованию совместно с теплым полом, маркируется в виде особой пиктограммы либо надписи «Warm wasser» или «Underfloor heating».

При правильном подборе напольного покрытия для применения совместно с теплым полом срок службы ламината составит не менее 50 лет

Если же говорить об обустройстве теплого пола сверху деревянного основания, то в этом случае необходимо лишь рассматривать вариант с деревянным перекрытием.

В случае если есть бетонное основание, поверх которого выполнена обрешетка и смонтирован чистовой деревянный пол, обустраивать теплые полы не рекомендуется.

В этой ситуации гораздо практичнее полностью снять старый деревянный пол, залить бетонную стяжку и уже после этого прокладывать обогрев, завершив работу финальной отделкой.

Технология монтажа теплых полов под ламинат на деревянный пол несколько отличается от традиционной укладки на бетонное основание. Древесина сама по себе хлопотный материал и полы, выполненные из этого природного материала, имеют ряд особенностей:

• Подвижность. Лаги под действием температурного расширения способны незначительно смещаться.
• «Играет» настил. Из-за естественных процессов старения древесины и невысокой несущей способности настил со временем начинает «играть», что негативно сказывается на системе подогрева.
• Невозможность заливки бетонной стяжки, которая в некоторых системах обогрева выступает важным элементом конструкции, обеспечивая необходимую передачу тепла.

Только жесткая и ровная основа станет гарантией эффективности работы отопительной системы и сохранения целостности напольного покрытия

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.

В зависимости от планировки комнаты, расположения мебели и конструкции отопительной системы можно уложить трубы петлями, улиткой или спиралью, но для самостоятельного монтажа самой легкой считается простая «змейка» (+)

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Водяной теплый пол есть смысл устраивать, если дом снабжен автономным отоплением, а вот подключение к централизованной сети не рекомендуется по ряду причин – в квартире это просто запрещено, а в частном доме есть риск, что трубы не выдержат скачков давления (+)

Этапы предстоящих работ:

Продумать раскладку и выполнить расчет труб для пола

Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д

Толщина же реек должна превышать диаметр труб на 10-15 мм.
Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

Теплопроводящие пластины при желании можно заменить отрезками из тонкого алюминиевого листа или металлопрофиля, а вот применение фольги для таких целей бесполезно

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

• кабельный;
• нагревающие маты;
• аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

• с одной токопроводящей жилой;
• с двумя (двужильные);
• с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

• концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
• электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Плюсы и минусы электрического теплого пола

Практика использования электрических «теплых полов» выявила все сильные и слабые стороны способа. К плюсам относятся:

• долговечность. Производители обогревательных матов на основе тонкого кабеля говорят об эксплуатационном ресурсе в 50 лет. Опыт пока не позволяет проверить такие заявления. Есть только подтвержденные данные в 10-15 лет, при этом для всех видов кабеля;
• отсутствие ограничений по типу зданий, виду помещений и основанию пола — можно монтировать в квартирах и частных домах, детских комнатах, спальнях, кухнях, ванных комнатах и т.д., на бетонное основание (стяжку) и деревянный пол;
• тонкая настройка — температуру можно регулировать в пределах 0,1oС;
• простой монтаж — сборку системы хозяева могут выполнить своими силами;

Схема электрического «теплого пола».

• приемлемая стоимость комплекта, по сравнению с «теплым полом» на основе жидких теплоносителей;
• компактность — у дома или квартиры не крадутся полезные метры жилой площади;
• не требуется обслуживание;
• равномерный прогрев пола, что повышает уровень комфорта.

К недостаткам в первую очередь относится высокая стоимость отопления — на обогрев двухкомнатной квартиры потребуется 10-15 кВт/час электроэнергии. Среди других минусов:

• необходимость стяжки уменьшает высоту потолка на 7-10 см;
• в квартирах с газовым отоплением требуется замена подводящей электропроводки (старая не рассчитана на такие нагрузки), что сильно удорожает ремонт;
• потребность строго следовать инструкциям при включении и выключении;
• сложный ремонт при пробое кабеля, правда, в разы проще, чем при возникновении проблем у водяного «теплого пола».

Пленочный (инфракрасный)

Пленочный пол с обогревом инфракрасным излучением монтируется из 3-х слоев:

• изоляционного экрана из фольги со вспененным полимерным покрытием типа пеноизол или пенофол;
• пленочного генератора инфракрасного излучения;
• завершающего декоративного ламинатного слоя.

Вся нагревательная конструкция заламинирована с помощью технического полиэстра, обеспечивающего отличную защиту и гидроизоляцию. Толщина пленочного пола не превышает 0,5-1 см, зато коэффициент полезной деятельности максимальный, достигает 90 — 96%. Отсутствие стяжки позволяет проникать теплу в помещение прямо через ламинатную доску.

Потребление электроэнергии такой конструкцией значительно ниже, чем у электрического пола кабельного типа. Но пленка-генератор легко повреждается под давлением больших нагрузок при эксплуатации. Устанавливать ее лучше только в местах без громоздкой мебели или бытовой техники.

Такие полы прекрасно подходят для обогрева домов, не имеющих центрального отопления. Незаменимы они и в осенне-весенний период при отключении стационарного обогрева. Возможность устанавливать пленку-генератор в стенах и потолках объясняет ее востребованность не только жилых домах, но и в больницах, гостиницах, детских садах.

Пол с инфракрасным подогревом – отличное решение, его преимущество в простоте монтажа, экономичности, мобильности, гибкости и безопасности.

Приобретая такой пол, следует проверить исправность терморегулятора, качество проводки, наличие крепежа и экранирующего отражающего материала.

Итак, определяемся с выбором теплого пола. Из всех вариантов пленочный пол представляется самым выигрышным. Он имеет минимальную толщину, экономичен по энергозатратам, с простой установкой. Терморегулятор позволяет не нагревать ламинат более чем на 26 °C.

Нагрев выше этой температуры приводит к выделению формальдегидов, отрицательно сказывающихся на здоровье обитателей дома. Поэтому, выбирая теплый пол в свое жилище, в первую очередь останавливайтесь на конструкциях имеющих терморегуляцию!

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

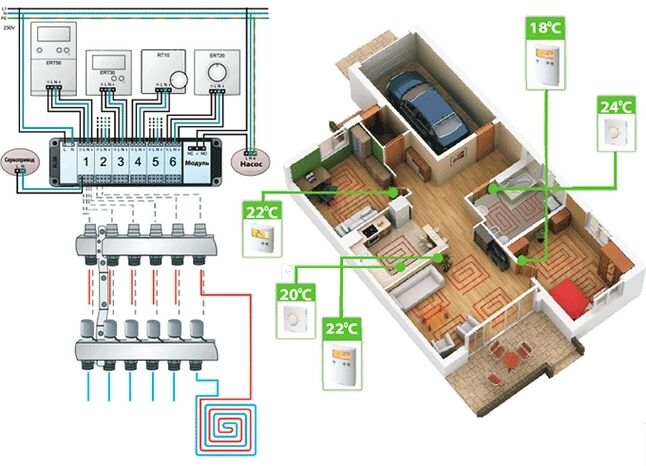

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

Практические нюансы:

После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим

Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя

Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Теплый пол на фанеру как сделать и на что обратить внимание

Устройство теплого пола в жилых помещениях уже давно перестало быть новинкой и регулярно используется при проведении ремонтных работ. Такая популярность обусловлена возможностью самостоятельно смонтировать теплый пол на фанеру, его универсальностью (можно укладывать как на бетонное покрытие, так и на деревянное и даже на фанеру) и комфортом, улучшающим жилищные условия.

Особенности укладки теплого пола

В отличие от стандартной укладки теплого пола, укладка теплого пола на фанеру производиться без фиксации его к основе пола, то есть к фанере. Листы фанеры при этом соединяются при помощи металлических скоб, а не прикрепляются дюбелями. Такой подход предотвращает появление щелей и позволяет регулировать расширение древесины при изменении влажности и температурного режима.

Монтаж фанеры под теплый пол

Существует несколько способов для монтажа фанеры:

• на бетонную стяжку – используется фанера, имеющая толщину 12 мм;
• на деревянный пол – походит фанера любой толщины, прикрепляется саморезами;
• на деревянные лаги – используется лист фанеры толщиной 20мм, либо два слоя фанеры, толщиной по 9 мм.

Как уложить теплый пол под линолеум или ковролин?

Монтируя электрический теплый пол под фанеру, а затем линолеум или ковролин также необходимо учесть все тонкости. Рекомендуется использовать все комплектующие элементы одного производителя, это поможет предотвратить появление проблем в дальнейшем при использовании теплого пола.

Термопленка (теплый пленочный пол)

Под напольное покрытие используют пленочный теплый пол на фанеру. Его сборка в некоторой степени напоминает «бутерброд»:

Схема укладки теплого пола

• На основной пол укладывается
• Затем укладывается слой термопленки.
• На термопленку укладывают полиэтиленовую пленку.
• Сверху при помощи фанеры иди ДСП сооружают жесткий пол, и одновременно обеспечивают выравнивание пола.

Важно! Использовать листы ДВП или ОСБ не рекомендуется, так как они не обеспечивают ровную поверхность пола, а ДВП имеет свойство прогибаться под давлением тяжести

Фанерные листы прикрепляют к основному полу при помощи саморезов или дюбелей

Необходимо «затапливать» их шляпки, чтобы поверхность пола была без неровностей. Все стыки между листами зашпаклевуются и через 48 часов можно укладывать линолеум или ковролин.

Фанерные листы прикрепляют к основному полу при помощи саморезов или дюбелей. Необходимо «затапливать» их шляпки, чтобы поверхность пола была без неровностей. Все стыки между листами зашпаклевуются и через 48 часов можно укладывать линолеум или ковролин.

Укладка теплого пола под плитку

Часто на кухне из-за использования плитки полы бывают холодными, но уложенная плитка на фанеру теплый пол помогает справиться с этим недостатком. Укладывать теплый пол под плитку нужно с соблюдением всех инструкций, это поможет избежать в дальнейшем неблагоприятных последствий. Перед укладкой плитки фанеру необходимо качественно обработать – очистить от мелких дефектов, пыли и отшлифовать. Теплый пол позволяет не беспокоиться о здоровье домочадцев и создает в доме уютную атмосферу.

Схема укладки теплого пола под плитку

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Водяные

Полы этого типа, по сути — это часть общей системы отопления, установленной в доме. В его конструкцию входят следующие детали:

1. Трубы или гибкие рукава.
2. Насосы, обеспечивающие циркуляцию воды.
3. Фитинги.
4. Распределительный узел (коллектора)
5. Воздухоотводчик.
6. Соединительная арматура.
7. Бетонная стяжка толщиной не более 60 мм.

По трубам, которые входят в состав системы подается нагретый теплоноситель. Система может быть подключена к системе общего отопления деревянного строения.

Водяной теплый пол укладывают в цементную стяжку именно в этом пространстве происходит нагрев воздуха между стяжкой и чистовым напольным покрытием – ламинатом. В помещении начинает циркулировать теплый воздух от пола к потолку, тем самым, прогревается все помещение

Достоинства и недостатки

Водяной теплый пол довольно экономно использует энергетические ресурсы, направляемые на отопление помещения. Он в состоянии заменить сдобой систему отопления, установленную в комнате. Домовладелец может закрыть трубы любым напольным покрытием – линолеумом, плиткой и пр. Такой пол не излучает электромагнитных волн во время работ. Всегда имеется возможность настроить оптимальный тепловой режим. Такая отопительная система всегда защитит человека от простудных заболеваний.

Но выбирая водяной теплый пол требуется помнить о том, что:

• Такая система обладает высокой ценой. Но если сравнить затраты на ее приобретение и монтаж, и преимущества, которые в результате окупят все понесенные затраты.
• Водяной пол на деревянном основании довольно сложно ремонтируется. Для того, чтобы добраться до аварийного участка потребуется разобрать часть покрытия ламината.

Достоинства и недостатки

На что обратить внимание при выборе

К достоинствам и недостаткам водяного теплого пола следует отнести:

• высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
• экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
• безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
• тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
• высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
• если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.

• зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
• опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
• административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
• монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.

Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.
