Маркировка стиральных машин bosch: как расшифровать

Содержание Правилапользования Инструкция по установке и подк…

• Изображение
• Текст

Правила пользования

Инструкция

по установкеи подключению Общие указания по технике безопасности .

Перед первой стиркой……………………………………… 5

Подготовка, сортировка и загрузка белья 6

Моющие средства и средства по уходу

за бельем………………………………………………………… 8

Выбор программ ……………………………………………… 8

Стирка……………………………………………………………. 13

По окончании программы ………………………………. 14

Дополнительные функции ……………………………… 15

Чистка и уход…………………………………………………. 16

Помощь при устранении мелких

неисправностей…………………………………………….. 21

Служба сервиса……………………………………………… 24

Параметры расхода ………………………………………. 25

Транспортировка, установка и

подключение …………………………………………………. 26

Условная классификация символов и пиктограмм

Все символы и пиктограммы, нанесенные на переднюю панель корпуса стиральной машины-автомата, условно можно поделить на четыре группы.

Первая группа: ход процесса стирки

С помощью значков, относящихся к этой группе, включается и отключается машина-автомат, а также визуализируются все промежуточные стадии процесса стирки через загорающиеся поочередно индикаторные лампочки.

Сюда входят символы, обозначающие:

• запуск процесса стирки;
• предварительную стирку;
• работу автомата в обычном режиме;
• начало процесса полоскания белья;
• возможность повторного полоскания;
• слив загрязненной воды;
• отжим;
• сушку;
• окончание работы.

Бросив взгляд на линейку перечисленных значков, потребитель мгновенно определяет стадию стирки по горящему индикатору.

Вторая группа: указатели режимов стирки

К данной группе причисляют пиктограммы, обозначающие режимы стирки. Иногда их называют еще программами стирки. Каждый режим предназначается для ухода за изделиями, выполненными из определенного типа ткани:

• хлопка;
• синтетики;
• шерсти;
• шелка;
• джинсового материала.

В соответствии с выбранной программой устанавливается вручную или автоматически (в зависимости от модели) температурный уровень воды, в которой будут стираться изделия.

Также выбирается желательный режим отжима, определяющийся по частоте оборотов барабана и интенсивности его вращения. Допускается выбор меньшей температуры, чем указано в программе.

Третья группа: режимы на усмотрение потребителя

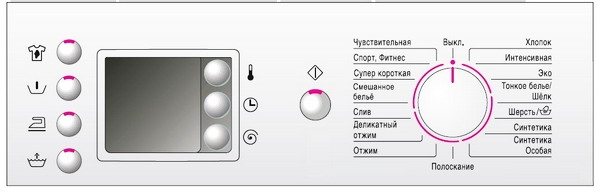

Значки на панели управления:

1. Кнопка питания. Обозначается значком в форме круга, в котором находится вертикальная линия. Предназначена для включения или выключения устройства.
2. Значок с рисунком футболки с пятном. Интенсивная стирка для сильнозагрязненного белья.
3. Клавиша с изображением таза с вертикальной полоской. Предварительная стирка. Используется для ухода за вещами с сильными загрязнениями, при активации функции нужно добавить моющее средство не только в основной отсек кюветы, но и в отделение для предварительной стирки.
4. Значок с изображением утюга – функция легкой глажки. При ее активации белье комкается значительно меньше и гораздо лучше разглаживается.
5. Кнопка с обозначением в виде таза с водой со стрелкой вверх. Вода плюс. Стирка происходит при повышенном количестве воды, увеличивается продолжительность работы, добавляется несколько полосканий. Используется в случае, если засыпано большое количество порошка, а также при стирке детских вещей или одежды людей, страдающих аллергическими заболеваниями. Помогает полностью удалить из белья остатки моющего средства. Также функция актуальна для регионов с мягкой водой.
6. Значок с изображением спирали. Кнопка регулировки отжима. Позволяет уменьшить или увеличить отжим в зависимости от типа ткани либо полностью отключить его.
7. Клавиша запуска стирки и установки паузы (значок в виде ромба с вертикальной полосой или, на других моделях, в форме треугольника и двух полос справа).

Дорогие стиральные машины Bosch Classixx 5 оснащаются электронным дисплеем. Они более информативны: на экране, помимо температуры и отжима, указывается максимальная загрузка выбранного режима, выводится время до ее окончания, а также появляются коды ошибок при сбое в работе устройства.

При этом они так же, как и техника без экрана, имеют специальные индикаторы, сообщающие, на каком этапе стирки находится техника. К ним относятся:

• Тазик с облаком пара сверху. Основной этап – стирка.
• Емкость, заполненная водой. Машина находится на стадии полоскания.
• Значок спирали. Выполняется отжим белья.
• Вертикальная полоса со стрелкой, указывающей на нее. Работа завершена.

Стиральные машины с дисплеем более технологичны и имеют ряд дополнительных функций. В их числе:

1. Кнопка с изображением часов и надписью «Speed». Функция Speed Perfect. Предназначена для сокращения времени выполнения режима при стирке слабозагрязненного белья.
2. Листок с буквой E и надпись «Eco». Функция Eco Perfect. При ее выборе сокращается потребление электроэнергии, понижается температура воды, но за счет более продолжительного времени выполнения режима качество стирки остается высоким.
3. Циферблат со стрелками. Функция «Конец через» или, другими словами, отложенный старт. Позволяет отсрочить запуск программы на срок до 24 часов.

Помимо различных кнопок, стиральная машина Bosch Classixx 5, оснащается селектором режимов. Это – программы стирки для различных типов белья.

Ошибки

Стиральная машина Бош оснащена функцией самодиагностики. Она распознает неисправности и отправляет информацию на дисплей в виде кода ошибки. Зная их, можно самостоятельно справиться с большей частью поломок.

Расшифровка кода и способ устранения:

1. F00, Е00 – произошел сбой в программном обеспечении платы управления. Прибор нужно перезагрузить.
2. Е02 – неисправен двигатель. Нужно проверить контакты мотора, оценить состояние щеток и обмотки.
3. F36, F67, Е67 – произошел сбой в работе модуля управления. Решить проблему можно путем перезагрузки прибора, либо ремонтом платы.
4. Е01, F34, F36, F61 – коды ошибок, указывающие на неполадки с люком. Он может не закрываться из-за попадания постороннего предмета или из-за поломки УБЛ.
5. F02 – в прибор не подается вода. Необходимо проверить заливной клапан на предмет засора, или поломки, а также оценить работоспособность прессостата.
6. F03, F18, Е18 – проблемы с сливом воды. Не исключен засор в области сливного фильтра или шланга, либо поломка помпы.

7. F04, F31 – обнаружена протечка. Возможно, прохудилась манжета люка, либо в сливной системе сформировался засор.

8. F16, Е16 – прибор не может заблокировать люк и начать стирку. Нужно проверить, не мешает ли дверце какая-либо вещь, а также оценить состояние УБЛ.
9. F17, Е17 – вода не поступает в барабан. Чаще всего причина кроется в неисправности прессостата.
10. F19 – вода не нагревается. В 90% случаев оказывается сломан ТЭН.
11. F20 – вода нагревается, но этого происходить не должно. Необходимо проверить температурный датчик.
12. F21, F43 – не вращается барабан. Причина может крыться в попадании постороннего предмета, в низком напряжении сети или замыкании мотора.
13. F22, F37, F38 – машинка не нагревает воду из-за неисправности температурного датчика. Он не подлежит ремонту, требуется его замена.
14. F23, Е23 – сработала система «Аквастоп», нужно искать причину протечки.
15. F25 – сломался прессостат. Если в трубке нет засора, но датчик не работает, его нужно менять.
16. F26, F27 – сломался датчик уровня давления. Его необходимо менять.
17. F28, F29, F60 – неисправен датчик потока воды. Он не подлежит ремонту, требуется замена.
18. F40 – ошибка сети питания. Нужно дождаться стабилизации напряжения.
19. F42 – моторчик двигателя вращается очень быстро. Этот код указывает на поломку таходатчика или самого двигателя.
20. F44 – мотор не вращается в другую сторону. Требуется ремонт детали.
21. F59 – произошла поломка 3d-датчика. Его нужно заменить.

Более подробно о кодах ошибок стиральной машины Бош читайте здесь.

Как почистить стиральную машину и фильтр?

Производитель не рекомендует применять для очистки стиральных машин народные средства вроде уксуса или лимонной кислоты, т. к. это можно плохо повлиять на резиновые и пластиковые детали, находящиеся внутри прибора. Лучше воспользоваться специальным средством. Его надо поместить в машину и запустить программу самоочистки либо просто программу стирки на максимальной температуре (этот момент лучше уточнять в инструкции к каждой конкретной модели).

Что касается фильтра, то порядок действий должен быть таким: отключите стиральную машину от электричества и открутите наливной шланг (предварительно подставив какую-то ёмкость или подстелив полотенце). После этого откройте крышку люка обслуживания и дождитесь, пока из сливного шланга вытечет вода. Далее нужно открутить крышку насоса и фильтр-уловитель. Теперь можно проверять, не попали ли в насос посторонние предметы. Попробуйте покрутить крыльчатку — если она не вращается, то высока вероятность того, что там что-то застряло. Если вытащить этот предмет не удаётся, то следует вызвать мастера из сервис-центра.

Основная символика

Чтобы начать работу машины и поставить её на паузу, нужно пользоваться кнопкой «пуск/пауза» (►||). Некоторые аппараты оснащены дополнительной кнопкой «вкл./выкл.» для включения и выключения из сети.

Некоторые машины оснащены кнопкой «включение» и кнопкой «пуск», а некоторые только одной из них

Bosh

Производитель Bosh оформил панель, где указаны режимы стирки, максимально понятно, чтобы настроить машинку не составляло труда с первого раза. Для стандартного варианта достаточно повернуть рычажок на необходимый пункт и включить кнопку «старт», которая имеет значок ромба и вертикальной полосы внутри него.

Установить режим стирки в стиральной машине Bosh не составит труда

Дополнительные функции:

• грязная футболка — режим для сильных загрязнений;
• пустая ёмкость и вертикальная полоска — предварительная стирка;
• утюг — несминаемость;
• ёмкость с волной и стрелка вверх — повышенное количество воды.

Возле дисплея:

• термометр — нужная температура;
• часики — отложенный пуск;
• спираль — интенсивность отжима.

Indesit

У машины торговой марки Indesit прямо на панели расположена расшифровка режимов стирки, а также дополнительных функций, благодаря которой можно просто выбрать нужный номер с помощью вращающегося рычажка. Под дисплеем все значки также подписаны.

На панели машинки Indesit все значки подписаны

Samsung

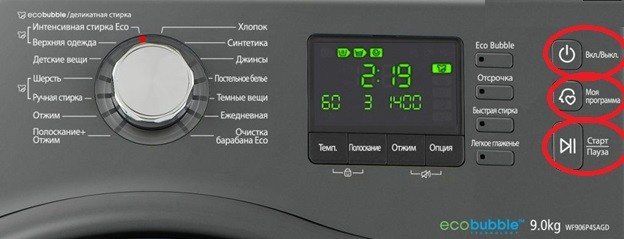

На стиральной машине Samsung часто значки вообще отсутствуют. Производитель упростил задачу хозяйкам, просто подписав функциональные кнопки.

На аппарате Samsung часто значки вообще отсутствуют

Но некоторые дополнительные возможности всё же обозначены знаками:

• замок со смайлом — блокировка от случайных нажатий;
• грязная футболка — стирка повышенной интенсивности;
• ёмкость с волной — дополнительное замачивание;
• рука в ёмкости — стирка вручную;
• ёмкость и вертикальная линия — режим предварительной стирки.

Видео: обзор стиральной машинки Samsung

LG

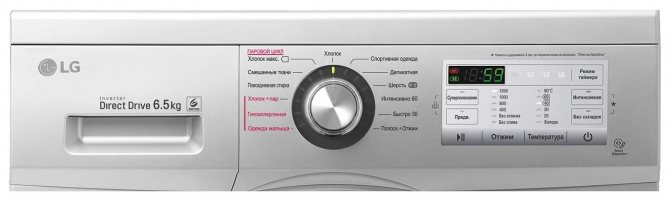

Подобно бренду Samsung, на модели LG также редко встречаются иконки. Все программы обозначены на русском языке, и дополнительные возможности также указаны текстом.

Модель LG проста в использовании

Ariston

Многие модели Ariston вообще не имеют никакой расшифровки — все программы и дополнительные функции обозначаются значками. Поэтому первое время пользоваться такой техникой будет сложно.

Многие модели фирмы Ariston не имеют расшифровки обозначений на панели управления

Основные программы:

• футболка — хлопок;
• футболка с пятном — удаление пятен;
• колба — синтетика;
• mix — смешанное бельё;
• М — моя программа: возможность записать на неё часто используемую программу;
• подушка и одеяло — постельное бельё;
• лента — шёлк, занавески;
• клубок — шерсть;
• ёмкость с волной, спиралью и стрелкой вниз — дополнительная установка отжима, полоскания или слива воды.

Дисплей:

• футболка с увеличивающимися полосами — тип стирки;
• ёмкость с волной и душем с увеличивающимися полосами — тип полоскания;
• спираль — мощность отжима;
• термометр — температура воды;
• циферблат со стрелкой — отложенный пуск;
• циферблат с горизонтальными полосками — короткий цикл;
• утюг — лёгкая глажка;
• перо — экономная стирка (вода не греется и расходуется экономно);
• лицо ребёнка — блокировка от случайных нажатий.

Zanussi

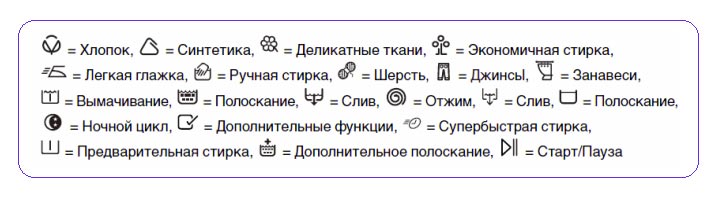

На аппарате фирмы Zanussi встречаются следующие обозначения:

• круг с треугольником — хлопок;
• прерванный треугольник (колба) — синтетика;
• дерево — экономия воды;
• утюг — лёгкая глажка;
• цветок — деликатные ткани;
• рука в ёмкости — стирка вручную;
• нитки — шерстяные вещи;
• штаны — джинсы;
• футболка с пятнами — интенсивный режим;
• ёмкость с волной и вертикальной полосой — замачивание;
• ёмкость с волной и точками — полоскание;
• ёмкость с волной и стрелкой вниз — слив воды;
• спираль — отжим.

Стиральная машина Zanussi непроста в использовании первое время

Candy

На панелях машин торговой марки Candy нанесены значки, часто употребляемые и другими производителями. Однако встречаются и оригинальные обозначения:

• буква Р в тазу — предварительная стирка;
• плюс и две капли — режим «аква плюс», который предусматривает дополнительное полоскание;
• циферблат со стрелкой вправо — отложение пуска;
• буква Т и 0С в тазу — температура воды;
• утюг — лёгкое глажение.

На стиральной машине Candy встречаются оригинальные обозначения Обозначения для выбора программы стирки:

• вата с пятном — интенсивная стирка хлопка (при температуре 90 градусов);
• вата — хлопок (стойкость цвета);
• колба — синтетика;
• перо — нежные ткани;
• душ в тазу — полоскание;
• спираль — отжим;
• ёмкость с волной и стрелкой вниз — слив воды;
• 14 — быстрый режим;
• рука в тазу — ручной режим;
• клубок — шерсть;
• Mix&wash — режим для смешанного белья.

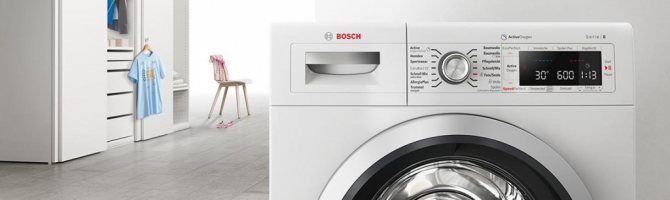

Особенности СМА «Бош»

Есть названия брендов, которые не нуждаются в рекламе. Среди них — старейшая немецкая фирма Bosch , занимающаяся производством бытовой техники на протяжении последних ста лет. Чтобы стиральные машины благополучно выработали свой ресурс, нужно правильно ими пользоваться.

• Высокий срок эксплуатации. Качество сборки практически не зависит от страны-производителя — компания, дорожа репутацией, бдительно следит за производствами, организованными в других странах.
• Экономное расходование ресурсов. Модели «Бош» имеют класс энергоэффективности не ниже А+ и А++.
• Автоматическое взвешивание. Аппарат сам подсчитывает оптимальный расход воды и порошка.
• Барабан VarioSoft обеспечивает бережную стирку деликатных тканей.

Среди недостатков «Бошей» эксперты и пользователи отмечают:

• шумную работу на отжиме;
• более высокую стоимость, по сравнению с аналогами.

Символы на панели управления

Стоит упомянуть и об обозначениях некоторых кнопок, располагающихся на панели управления стиральными машинами бренда Samsung. Что мы можем увидеть на ней?

Во-первых, это сетевая клавиша, которая отвечает за включение и выключение агрегата. Она обозначается стандартным символом: неполная окружность, сверху которой располагается вертикальная линия. Во-вторых, это всем известная кнопка «Старт/Пауза», которая, после выбора ручкой селектора нужной программы стирки, позволяет запустить процесс, а при необходимости остановить его, включает функцию паузы. Обозначается она значком треугольника, возле которого нарисованы две вертикальные линии.

На некоторых современных моделях машин-автоматов Самсунг встречается кнопка с изображением профиля человеческого лица, в нижней части которого нарисован знак сердца. Её название – «Моя программа». Предусматривает возможность записать в памяти интеллекта любимый режим вместе с дополнительными настройками к нему.

Кнопка с изображением часов со стрелками используется для выставления отсрочки начала стирки. Позволяет запрограммировать в интеллекте машинки удобное пользователю время, в которое запустится процесс.

Помимо описанных клавиш на панели управления стиральной машинки имеются кнопки «Температура», «Отжим», «Полоскание», «Легкое глаженье», но проблем с пониманием их предназначения у пользователя возникать не должно, так как они все подписаны обычными словами, без применения непонятных символов и изображений.

Интересное:

• Расшифровка маркировки стиральных машин Bosch
• Маркировка посудомоечных машин Бош и Сименс
• Маркировка стиральных машин Electrolux
• Расшифровка маркировки стиральных машин Samsung
• Коды ошибок стиральных машин АЕГ
• Обозначения на стиральной машине Индезит

4 комментария читателей

1. 04.01.2019 в 13:59

   Николай:

   Что означает буква H в режиме стирки?

   Ответить

2. 29.04.2019 в 18:05

   Лиза:

   Здравствуйте Николай! «H» — сокращение от англ. «Hour», что означает «Час». И надписи 1H, 2H, 3H и тд. Означают количество этих часов.

   Ответить

3. 09.06.2019 в 18:32

   Рая:

   Что означает 5Ud?

   Ответить

4. 15.07.2020 в 21:30

   Юлия:

   Что означает футболка +?

   Ответить

Расшифровка знаков стиральной машины на основных типах дисплеев

Зачастую знаки у различных производителей чем-то похожи, поэтому рассмотрим пару основных примеров.

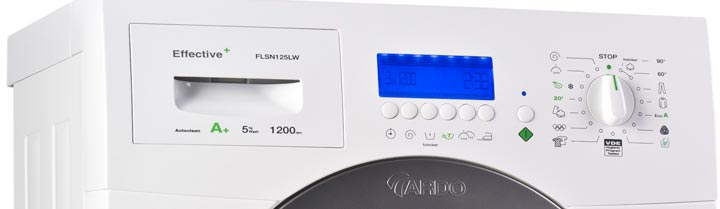

Ardо («Ардо»):

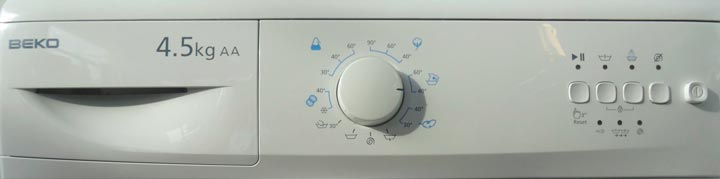

ВЕКО («Беко»):

Еlесtroluх, АЕG («Электролюкс», «А Е Джи»):

Siеmеns,Воsch («Сименс», «Бош»):

Аristоn, Indеsit («Аристон», «Индезит»):

 Данные разъяснения вы сможете найти в паспортной книжке вашей стиралки, а иногда к ним даже можно найти подробные таблицы с поверхностью с клеевой основой.

То есть вы сможете прикрепить основу на любое подходящее место, например на саму машинку или возле нее, чтобы в дальнейшем просто не путаться.

Группы условных знаков на стиральной машине

Все вышеприведенные изображения можно разделить на 4 основные группы.

К группе номер один относятся значки, отображающие ход стирки:

• Обыкновенная стирка.
• Предварительная стирка.
• Режим промывания.
• Доп. полоскание.
• Отжим.
• Слив.
• Сушка.
• Окончание стирки.

На разных дисплеях вы можете найти дополнительные значки с отдельными функциями наподобие «полоскание + смягчение», или же «задержка полоскания», что связано с индивидуальным функционалом базы того или иного вида техники. Обозначения стандартного типа имеют одну и ту же трактовку.

2-я группа знаков показывает те режимы, которые предназначены для некоторых видов ткани. Ключевое различие в температуре и частоте оборотов барабана при стирке и отжиме.

Обозначения на стиралке, которые используются чаще всего:

• Джинсы.
• Шелк.
• Синтетика.
• Джинсы.
• Шерсть.

В третью группу входят обычно те режимы, которые вы можете использовать по своему собственному усмотрению:

• Вещи с пятнами.
• Ручная стирка.
• Эконом-стирка.
• Деликатные ткани.
• Ночная стирка.
• Быстрая стирка.
• Активная стирка.
• Детские игрушки и вещи.
• Предметы личной гигиены.
• Шторы.

Помимо этого стоит отметить, что производители прямо изнемогают от желания добавить новый значок в эту группу.

Таким образом, возможности стиралок растут с каждым днем для улучшения качества стирки и повышения конкурентоспособности.

В четвертой же группе на каждый значок стиральной машины есть своя кнопка.  Это сама по себе группа дополнительных функций , которая может включить эти программы дополнительно к стирке.

Очень часто выходит так, что значки с третьей группы перетаскивают в 4-ю, и наоборот.

Предположим, если в одной машинке от первого производителя режим «вещи с пятнами» будет отдельным режимом, то в другой модели от другого производителя это будет режим под отдельной кнопкой и это будет дополнительной функцией.

Но, как правило, на панели размещен следующий список обозначений:

• Несминаемость.
• Сокращение времени стирки.
• Уменьшение числа оборотов.
• Контроль образования пены.
• Использование большего количества воды.

Помимо вышеперечисленных обозначений на стиральной машинке есть способ выбрать температуру  стирки и число оборотов барабана при отжиме.

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru – выгодный современный интернет магазин бытовой техники
• citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Чем отличаются серии стиральных машин Bosch

При выборе стиральной машины Bosch прежде всего следует обратить внимание на ее серию. Буквенное обозначение серии указывает на класс модели, а цифровое — на поколение стиральных машин, к которому она относится

Какие бывают

Classixx — базовая серия. Машины этой категории оснащены необходимым минимумом функций, обеспечивающим качественную стирку. Возможности управления ограничиваются регулятором программ, кнопками пуска и быстрой стирки. Maxx — машины класса комфорт. Расширенный по сравнению с базовым функционал включает технологии экономии воды и электроэнергии ActiveWater и VarioPerfect, функцию трехсторонней подачи воды 3D-AquaSpar, а также систему управления с дисплеем. Вес загрузки этих машин — от 5 до 7 кг.

Avantixx — серия с еще большим набором возможностей. Узкие или полноразмерные устройства, рассчитанные на вес от 4 до 7 кг, оснащены пузырьковым барабаном, электронной системой управления с дисплеем, таймером с отсрочкой запуска, функцией прямого впрыска, режимами быстрой стирки и стирки детских вещей.

Logixx — технически продвинутые модели с целым рядом инновационных технологий. Машины с фронтальной или вертикальной загрузкой стирают особенно тщательно благодаря барабану VarioSoft, который по-разному воздействовует на белье в зависимости от направления вращения. Система управления включает сенсорные кнопки и дисплей. Среди прочих функций — защита от протечек AquaStop, функция экономии ресурсов 3D-Aquaspar, анализ количества воды по весу и типу ткани, подавление дисбаланса, контроль пенообразования.

HomeProfessional — устройства класса премиум с весом загрузки до 9 кг. Среди их возможностей — сенсорное управление с TFT-дисплеем, барабан VarioDrum, бесшумный инверторный двигатель EcoSilence Drive, функция удаления пятен, экономия электроэнергии и времени VarioPerfect, дизайн боковых поверхностей AntiVibration, программа очистки барабана и многие другие.

Время выпуска

По времени выпуска различают несколько серий стиралок Бош: Серия 2 — стопроцентное качество Бош по разумной цене. Это узкие машины без дисплея с фронтальной загрузкой и фирменным дизайном. Вес загрузки у них не превышает 6 кг. Оснащены функциями быстрой стирки, экономии ресурсов VarioPerfect, каскадной подачи воды AquaSpar, защиты от пенообразования и устранения дисбаланса. Наглядный пример — BOSCH WLG20060OEс весом загрузки 5 кг и 12 программами стирки.

Серия 4 — полная пригодность для ежедневного использования и наилучшее соотношение «цена-качество». Это машины с фронтальной загрузкой, «пузырьковым» барабаном, а также набором всех необходимых программ. Большинство моделей имеет бесщеточный малошумный двигатель EcoSilence Drive. Добавлена также функция блокировки от детей.

Серия 6 — отличная производительность и низкое энергопотребление. Вес загрузки у этих машин достигает 9 кг. Тихий инверторный двигатель обеспечивает экономию электроэнергии, а небольшие габариты сочетаются со значительным объемом. Барабан с выступами в форма капли VarioSoft или «пузырьковый» Wave Drum препятствует порче и сминанию белья. В набор функций входят защита от аллергии AllergyPlus и трехсторонняя подача воды 3D-AquaSpar. Усилены и меры безопасности: блокировка от детей, контроль дисбаланса, защита от протечек AquaStop, предупреждение пенообразования.

Серия 8 — лучшая производительность и выдающийся дизайн. Это последняя на данный момент серия из представленных в продаже, включающая полноразмерные машины с весом загрузки до 9 кг — например, BOSCH WAW 28540OE. Их отличает экономичный двигатель EcoSilence Drive, система распознавания и удаления до 16 видов загрязнений, сенсорная панель TouchControl, технология дезинфекции белья ActiveOxygen, сохранение в памяти собственных программ стирки.

Весь ассортимент стиралок Бош вы можете приобрести в магазине Техно Прайд по выгодным ценам с гарантией производителя.
