Как создать бур для скважин своими руками?

Содержание статьи:

Как изготовить канатно-ударный бур
Винтовой инструмент
Расчет пера винтового конвейера или шнека
Зависимость конструкции от назначения
Простое средство малой механизации для сада
Как изготовить земляной бур самому
Преимущества гидробурения скважин
Изготовление винтового бура
Технологии бурения
Зачем нужны скважины
Виды буров для самостоятельного бурения
Особенности ручного бурения
Ударно-канатная МГБУ
Как изготовить земляной бур самому

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

Устройство канатно-ударного бура

Собирается тренога высотой не ниже, чем2 метра.
Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Винтовой инструмент

Винтовой бур также часто называют шнековым. Своему названию он обязан формой трубы, на которую по всей длине по спирали установлена одна сплошная или несколько изогнутых пластин.

Принцип действия

Инструмент помещается вертикально над местом будущей желонки. Затем нужно надавить на ручки, чтобы острие трубы вонзилось в почву. Оказав физическое усилие, нужно начать прокручивать его вокруг оси в направлении, при котором спиралевидные пластины станут углубляться в породу.

Земля из отверстия в почве будет по пластинам постепенно доставляться к поверхности. Порода, лежащая на лопастях, будет оказывать дополнительное давление с погружением инструмента, что позволяет работнику меньше давить своей массой на ручки. При этом эффективность повышается, так как владелец меньше устает и может продолжать процесс дольше.

Изготовление шнекового инструмента

Чтобы сделать бур, понадобятся:

труба длиной 1–1,5 м;
труба меньшего диаметра или продолговатая металлическая пластина произвольной формы длиной до 0,5 метра;
болгарка;
сварочный аппарат;
металлический конус с острым наконечником;
прочные стальные листы;
резина;
промышленный клей.

Приварите конус к одному из концов длинной трубы. Это будет острие, врезающееся в почву. Затем с обратной стороны прикрепите вторую трубу или стальной прут, выполняющий функции ручки. Основание готово.

Следующий шаг – закрепление винтовых частей. Порежьте листовой металл болгаркой по заранее расчерченным формам так, чтобы его можно было изогнуть и одним из краев соединить с трубой. Ему нужно придать правильную форму и сваркой присоединить к основанию. В завершение необходимо позаботиться об удобстве – обрезинить ручку. Нанесите на нее клей, обмотайте плотно резиной и подождите, пока высохнет. Ручной бур для скважины готов.

Расчет пера винтового конвейера или шнека

Наиболее важным параметром можно назвать размеры и геометрические параметры пера шнека. Для определения свойств применяются специальные программы. Примером можно назвать КОМПАС-3D. В эту программу включен также пакет, позволяющий автоматически провести расчет при введении следующей информации:

Диаметр изделия.
Диаметр вала, выступающего в качестве основания.
Шаг расположения витков.
Толщина применяемого материала.
Угол пера в отношении основания.

В результате проведения автоматических расчетов можно получить подробный чертеж, на котором указываются основные параметры. Кроме этого, могут применяться и обычные формулы для определения основных параметров.

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

обыкновенный садовый бур;
шнековый садовый бур;
бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под свайно-ленточные фундаменты. Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Простое средство малой механизации для сада

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

режущую часть из стального листа;
наконечник-сверло;
штангу из трубы круглого либо квадратного сечения;
ручку.

Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.

Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.

Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

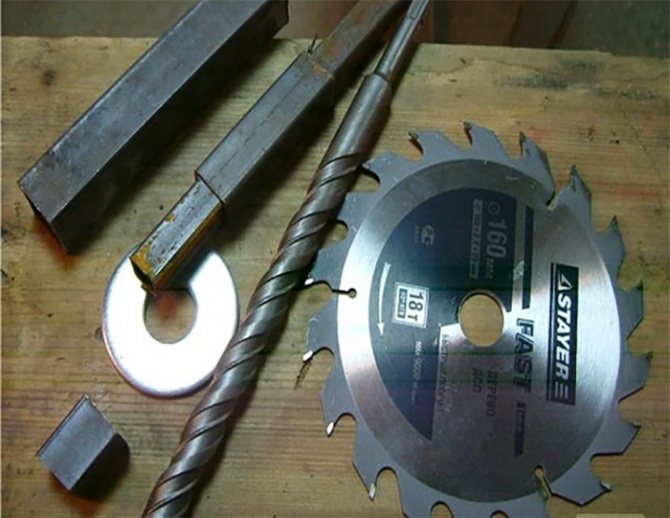

Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

сварочный аппарат с электродами, защитной маской;
болгарка с дисковыми насадками;
электрическая или ручная дрель;
молоток;
точило;
тиски;
клещи;
маркер, рулетка;
циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

С одной стороны вала приварить полки из утолщенной стали.
Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

Из двух половинок круга.
Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
малые габариты применяемого оборудования;
минимальное количество технологических процессов;
отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
доступная стоимость;
высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Изготовление винтового бура

Схема сборки самодельного бура.

В заводском исполнении шнековый бур представляет собой заточенную и изогнутую в спираль полосу, приваренную к трубе. Изготавливают его из высокопрочных инструментальных сталей. В домашних условиях можно сделать более простой вариант инструмента. Своими руками бур нетрудно изготовить при наличии сварки и слесарного инструмента.

За основу берется металлический профиль круглого сечения или толстостенная труба. К ее торцу приваривается наконечник, который при бурении будет выполнять функцию направляющей. Наконечник можно изготовить из стальной полосы. Для этого ее раскаляют и сгибают в спираль. Нижний конец затачивают под конус. Для надежного крепления к трубе в ней делают прорезь, в которую вставляется верхний край наконечника, после чего конструкция наглухо заваривается.

Чертеж винтового бура.

Следующий этап – установка ножей. Режущие лопасти бура имеют форму полукруга. Их изготавливают из стали толщиной не менее 3 мм. Удачным решением будет использование половинок круга диаметром 100-150 мм от циркулярной пилы. Применяющаяся в кругах сталь отличается высокой прочностью, а зубья помогут срезать не только грунт, но и корни растений. Лопасти приваривают на расстоянии 20 см от острия бура под углом 15-20 градусов к горизонтальной плоскости. Таким образом, угол между ними будет равняться 30-40 градусам. Как вариант, на бур для скважины можно установить два и более ряда лопастей. Чаще всего снизу от основных ножей устанавливают лопасти меньшего диаметра. Это позволяет врезаться в грунт постепенно, прилагая меньше усилий.

Рукоятку-коловорот для бура изготовить просто. Достаточно к трубе приварить держатели. Рукоятка должна крепиться к буру разъемным соединением. По мере углубления в почву бурильная колонна наращивается дополнительными штангами. Длина одной штанги при ручном бурении равняется примерно 1,5 м. Чаще всего для стыковки штанг с буром и между собой используют резьбовые соединения. В некоторых случаях применяют шплинты и хомуты. Соединения должны быть надежными, но при этом легко разбираться, так как поднимать и демонтировать колонну для удаления грунта необходимо через каждые 0,5 м заглубления.

Ручная буровая установка шнекового типа хорошо справляется с песком, глиной и мелким гравием.

Технологии бурения

Есть куча различных методик установки скважин, успешно используются для совершения данной работы. Каждый метод обладает уникальными свойствами, которые помогут обеспечить необходимые условия. Освоив различного рода методики, спокойно осуществите бурение своими силами. Рассмотрим каждую методику:

Шнековый метод

Способ применяется для бурения скважин на маленькой глубине. Берётся специальный инструмент, бур, которым прорубается земля и выносится наружу приваренными лопастями. Если лопасти приделаны под прямым углом, весь мусор придётся доставать. Если лопасти приделаны под углом менее 90-та градусов, то весь мусор не придётся доставать.

Технологией стоит пользоваться на гравийных и суглинистых грунтах. Другие местности невозможно бурить шнековым методом. В случае необходимости учитывайте все условия.

Колонковое бурение

Существует определённый инструмент – труба, на конце закреплена колонковая воронка, оснащенная острыми зубцами, сделанными из стойкого и качественного металла. Инструментом можно пробурить плотные, твёрдые породы. Колонковая труба напрочь разрушает весь прочный грунт долотом, после чего, коронка осуществляет разбуривание и выбрасывает наружу все накопившиеся отходы в трубке.

Разбуривание происходит из-за вращения колонки с трубкой, углубляется глубже в грунт и создаёт нужную нам скважину с определённой шириной, равной сечению используемой детали. Ненужный мусор выбрасывается наверх со снарядом под названием «Стакан». Тяжеленной кувалды убирают породу. В самостоятельном разбуриванье этим приёмом, предусматривается подача чистой воды, воды с небольшими кусочками глины. Решением этой задачи, является укрепление стенок.

Ударно-канатный метод бурения

Используется оборудование под названием тренога. Сооружение высотой в два метра, которое конструируется прямо на самом месте установки. Сверху треноги прикрепляется блок. Через блок кидается трос, в конце устанавливается желонка. Суть приспособления заключается в его опускании и поднимании наверх, используя трос. Желонку очищают от мусора через дырочку, находящуюся на расстояние 50 сантиметров от рамки снизу.

Бурение ударно-канатным приёмом скважин своими силами, предоставляет поднятие бурового приспособления на высоту, которую позволяет тренога, и затем его опускают обратно под силой притяжения. Позволяет разбить породу. Обломки собираются желонкой. Помните, нужно всегда возводить треногу.

Ручное роторное бурение на воду

В таком способе ствол создаётся благодаря буру, выглядящее как огромное сверло. Прорывает в земле поток, создавая вращения. Канал нужен для того, чтобы достать необходимого водо-несущего слоя. Прибор качествен при бурении скважин самостоятельно на воду в гравийных и суглинистых почвах. На неустойчивых, песчаных местностях, скважину можно закрыть с помощью бура-ложки.

На песок

Чтобы проделать бурение скважин на песок, достаточно взять вышеописанные методы, шнековый или ударно-канатный способы. Одна сложность в данном бурение – очистка канала от шлама. Нужно тщательно подходить к работе в этом приёме, первоначально, убрав рыхлый верхний слой почвы. Постоянно следив за наполнением лопастей или желонок шламом. Для облегчения работы, можно периодически подливать воду в канал, после чего, медленно опускать прибор внутрь, делая скважину.

Зачем нужны скважины

Рассматривая виды скважин, не предназначенных для промышленных целей, стоит отметить два типа:

индивидуальные;
коллективные.

Первый тип используется для ухода за огородом или садом. Использование добываемой воды варьируется между мойкой и поливом. То есть, такую воду пить нельзя. Разве что вы прогоните ее через специальный фильтр или просто прокипятите. Глубина таких скважин не очень большая – 30-35 метров, а возможность подачи воды – слабая. Максимум что вы можете получить – это один кубометр добываемой воды в час. Как правило, мощности такой скважины может хватить лишь на один ручной насос.

Индивидуальная скважина

Второй же тип скважин считается более мощным и сложным. Глубина примерно в три раза больше от глубины индивидуальных скважин – это около ста метров. Это позволяет использовать добываемую воду не только для бытовых целей, но и для питья. Скважины создаются со сложным устройством, что подразумевает собой привлечение специальной техники для бурения.

Коллективная скважина

Из-за сложного устройства, коллективные скважины требуют особого ухода. Очень часто используются водонапорные башни для скопления воды. Перед тем, как вода дойдет к последнему дому, она должна пересечь сложнейшую трубопроводную систему.

Виды буров для самостоятельного бурения

Буром роют вертикальные отверстия небольшого диаметра. При бурении грунт разрушается в горизонтальном и вертикальном направлении.

Любой буровое приспособление состоит из таких частей:

нижней несущей трубы;
насадки;
рукоятки.

Главную роль играют насадки, расположенные на конце буровой штанги.

По принятой классификации их разделяют на виды:

вращательные;
ударные;
долота.

Инструмент применяется в зависимости от породы почвы и способа бурения.

Шнековый

Основу конструкции составляют пластины, приваренные к трубе под углом 30-70°. Снаряд напоминает большое сверло, которое входит в почву резцом, заточенным под конус. Выше него расположена спираль, от размера которой зависит диаметр ствола скважины. Режущие кромки входят в почву, подрезают ее. Грунт накапливается в полости между шнековыми витками, задерживается. При извлечении снаряда его вручную очищают от породы.

Коронковый

Конструкция состоит из трубы и коронки внизу. Снаряд делают из прочной стали с заостренными резцами. Рабочий процесс напоминает вкручивание в грунт перевернутого вверх дном стакана. Полая труба с коронкой на конце по спирали вкручивается в породу. Затем стакан вытаскивают наверх, освобождают от земли. Часто совместно с коронкой используют долото, которым предварительно проходят ствол.

Ударно-канатный

Схема принципа работы ударно-канатным видом.

Это инструмент больших размеров, состоящий из буровой колонны и желонки. Чтобы им воспользоваться, сооружают треногу высотой 2-3 м, наверху устанавливают блок для каната.

Технология несложная:

снаряд поднимают на канате и сбрасывают с высоты;
он собственным весом пробивает в земле отверстие;
почва входит внутрь инструмента, задерживается там;
бур поднимают, очищают от породы;
продолжают процесс, пока не достигнут воды.

Ложковый

Пластичные породы легче проходить ложковым буром. Это полуцилиндрический снаряд с 2 кромками. Между ними щель, размер которой зависит от вида почвы – для более сыпучих пород уже. Режущая кромка отогнута, нижняя часть в виде ковшеобразного резца. В другом варианте с одной стороны резец, с другой – поперечный выступ. Между ними приваривают сверло.

Особенность инструмента в том, что резец расположен по оси, а ложка смещена в сторону на 10-15 мм. При бурении снаряд своей режущей кромкой вырабатывает отверстие большего диаметра, чем сам. Это необходимо потому, что в процессе работы сразу устанавливают обсадную трубу. Эксцентричная ложка входит в обсадную трубу, вырабатывая ствол по ее диаметру.

Бур спирального вида, или змеевик

Снаряд применяют в плотных глинах и суглинках. Внешне он похож на столярный бурав. Нижняя часть змеевика напоминает ласточкин хвост. При вращении инструмент подобно штопору врезается в грунт, который поднимается вверх и задерживается на лопастях. Сделав не более 2 оборотов, бур приподнимают, чтобы оторвать от основной массы породы. Если этого не делать, поднимать снаряд наверх будет настолько трудно, что можно оборвать штанги.

Зубильное долото

Для бурение скважины долота зубильное.

Зубильным долотом дробят глину, сухие породы, мелкие камни. Чтобы скважина получалась расширенной, долота делают эксцентричными. Изготовляют из стали, поддающейся закалке. Заостренная часть долота имеет различный угол в зависимости от свойств породы.

Относительно мягкие почвы проходят инструментом, заточенным под углом 70-80°. Для валунов и галечника – 110-130°. Долото на высоту 25 мм закаляют.

Также от твердости породы зависит форма инструмента:

для сравнительно мягких – плоское зубило;
для более прочных – Z-образное лезвие;
для самых твердых – крестовое долото.

Самостоятельное изготовление трудное, сварка долго не выдерживает. В производстве применяется штампование, которое можно заменить фрезерованием.

Штанговый

Проходку скважины вращательным или ударным способом можно провести штанговым буром. Делают из газовых труб длиной 1-3 м. Применяют, если требуется строго вертикальное расположение ствола. Вместо каната, как при ударно-канатном бурении, пользуются штангами из газовых труб. Их соединяют между собой резьбовыми муфтами. В ряде случаев совмещают вращение с ударами по штанге.

Алмазный

Для проходки особо прочных пород применяют алмазные буры с электрическим или пневматическим приводом. Крепкие скальные породы проходят с высокой скоростью, быстрее в 2 раза, чем долотом.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

грунтовые воды на глубине до 20 м;
грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

вращательный;
канатно-ударный.

Принципиальные схемы механических способов бурения

Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

Технологическая оснастка обсадных колон

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

подвешиваемого снаряда – желонки, в которую набирается грунт;
каната;
треноги, на которую подвешивается желонка;
лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

в земле делается заглубление шнековым буром;
над отверстием устанавливается конструкция МГБУ;
к канату прикрепляется желонка;
снаряд вводится в отверстие и отпускается в свободное падение;
достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
желонка поднимается на несколько метров и снова отпускается вниз;
эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

болгарка, сварка;
дрель;
металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
материал для каркаса треноги;
лебедка.

Как самому сделать бур для бурения скважин:

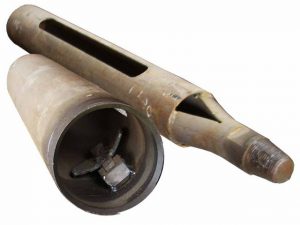

Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

металлическая профильная труба с сечением 40*40 мм;
блочек;
ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.
