Смывной бачок для унитаза

Унитаз с двойным сливом

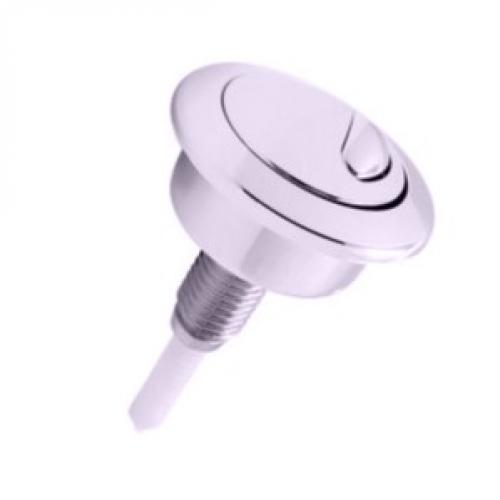

Чтобы выбрать экономный бачок нужно знать, какие отличия он имеет. Кнопка смыва разделена на две части, либо представляет две отдельных кнопки. В остальном, внешне унитазы очень похожи, основное различие заключается в принципе работы двухрежимного слива:

• первый спускает весь запас в бачке;
• второй расходует половину.

Некоторые фирмы не ограничиваются двумя режимами и устанавливают добавочные, с еще меньшим объемом слива воды. Внешне конструкция слива представляет цельный корпус во весь бачок, как и в однокнопочных механизмах.

Кнопки бывают также разных видов, различаясь по принципу работы и месту расположения. На рынке встречаются:

• стандартные конструкции на бачке;
• механические кнопки на подвесных конструкциях;
• пневматические настенные кнопки;
• сенсорные панели.

Распространены пневматические модели, вмонтированные в стены, а все потому, что их можно размещать на расстоянии больше двух метров от самого бачка. Такую систему можно встретить в общественных местах, где нужно расположить несколько унитазов. В жилых квартирах преобладают первые два вида, из-за их компактности.

Пользование стиральной и посудомоечной машинами

Мало кому известно, что расход можно снизить, лишь ознакомившись с инструкцией к бытовой технике. В правилах пользования четко прописаны рекомендации к оптимальной эксплуатации, придерживаясь которых удастся минимизировать уровень подачи жидкости.

Стиральная машина

Сейчас на рынке преобладают энергосберегающие модели, другими словами за вас уже думают производители. Рекомендации по рациональному применению:

• Контролировать уровень загрузки барабана. На 1 кг белья в среднем расходуется 10 литров воды. То есть, если машина с барабаном на 5 кг, а Вы туда положите только 2, все свободное пространство заполнится лишней водой.
• Выбор режима. Заметно меньший объем воды потребуется для стирки в режиме «эконом» или «хлопчатобумажные изделия», а вот «деликатная стирка» нуждается в большем объеме жидкости, который отвечает за предотвращение повреждений.

Подключение к канализации

Современные унитазы выпускаются со сливом:

• горизонтальным к поверхности пола;
• расположенным перпендикулярно полу;
• находящимся под определенным углом (чаще всего угол составляет 30º).

Расположение сливных отверстий на унитазе

В зависимости от места размещения сливного отверстия подбирается способ подключения сантехнического оборудования к канализационной трубе.

Присоединение унитазов с угловым и горизонтальным сливом

В зависимости от расположения унитаза относительно канализационного впуска для соединения применяются:

эксцентриковые манжеты. Устройство представляет собой отрез жесткой, чаще всего пластиковой трубы, оборудованной смещением центрального проходного отверстия. Угол смещения может быть различным. Манжета подбирается исходя из требуемых параметров подключения;

Жесткая манжета для присоединения унитаза

манжеты-гофры. Такие приспособления легко меняют свою форму и являются универсальными для различных видов унитазов.

Гофрированная манжета для подключения к канализации

Пластиковые гофры с течением времени истираются и подключение становится ненадежным, поэтому специалисты рекомендуют применять жесткие манжеты или армированные гофры.

Схема подключения манжеты не зависит от ее вида и состоит из следующих этапов:

1. один конец устройства, предварительно смазанный силиконовым герметиком, вставляется в канализационную трубу;
2. проверяется соосность между вторым концом манжеты и выпуском из унитаза. Если получилось большое расхождение, то требуется установка манжеты с большим углом или подводка для унитаза собирается из нескольких эксцентриковых манжет. При использовании гофрированной манжеты выправляется требуемый для подключения угол;
3. второй конец манжеты также с применением герметика и дополнительного уплотнительного кольца соединяется с выпуском унитаза;
4. проверяется герметичность полученных соединений. Для этого в туалет постепенно выливается ведро холодной воды, увеличивая силу потока. Если протечек не обнаружено, то стыки являются надежными.

Соединение выпуска унитаза с канализацией различными манжетами

Соединение унитаза с канализацией рекомендуется выполнять до закрепления сантехнического изделия на полу, так как в ходе выполнения работы может потребоваться выполнить сдвиг унитаза в каком-либо направлении.

Присоединение унитаза с вертикальным сливом

Унитаз с вертикально расположенным сливом (унитаз «нижний подвод») монтируется по следующей схеме:

1. в канализационное отверстие, предварительно очищенное от грязи и наложений, если производится замена сантехнического изделия, устанавливается резиновый винтовой фланец;

Монтаж переходника для установки унитаза

1. расстояние между фланцем и впускным отверстием обрабатывается герметиком;
2. на фланец монтируется унитаз. Соединение также обрабатывается силиконовым герметиком.

Установка унитаза с вертикальным выпуском

Устройство бачка унитаза

С чашей и выпуском проблем, кроме их правильной установки и поломки не возникает. А вот смывной бачок зачастую требует дополнительных работ. Для начала рассмотрим, каким образом устроена система набора и слива воды.

Бачок постоянно работает по двум направлениям: на набор жидкости и на ее выброс. Причем две эти системы существуют как бы независимо друг от друга.

Узел слива воды представляется более простым механизмам и состоит из трех основных частей:

1. клапана спуска;
2. кнопки (цепочки) слива;
3. рычага слива.

Внутри бачка унитаза

В этой детали не применяется никакого запорного механизма, так как клапан по окончании слива жидкости автоматически встанет на место под действием силы тяжести. Таким образом, обеспечивается слив воды.

Механизм работы узла набора жидкости выглядит иначе. Здесь работает запорная арматура, причем она используется как перекрывающий клапан механизм. Сам узел состоит из следующих элементов:

1. самого штуцера, по которому вода попадает в емкость;
2. клапана штуцера, который отвечает за подачу жидкости;
3. скрутки поплавка;
4. самого поплавка, изготовленного таким образом, чтобы он не тонул в воде.

Механизм работает так: когда бачок опустошен, поплавок находится внизу и открывает клапан штуцера, по которому вода поступает в емкость. По мере набора воды поплавок всплывает и перекрывает подачу жидкости.

Таким образом, зачастую регулировка слива воды в унитазе заключается в отладке двух этих механизмов.

Принцип действия сливного механизма с двумя кнопками

Все о принципах работы такого изделия — как устроен механизм и как происходит процесс набора и сброса воды.

Устройство двухкнопочной арматуры с нижней подводкой

Двухкнопочная арматура включает в себя следующие элементы:

• заливной клапан;
• сливную колонку;
• поплавок;
• прокладку между бачком и чашей изделия;
• прокладку на сливную колонку;
• гайку для крепления колонки;
• болты для крепления к унитазу.

Двухрежимный сливной механизм устроен так, что одна кнопка в нём отвечает за опустошение части резервуара (половины объёма бачка), вторая — за полный спуск.

Справка! Поплавковый клапан, поплавок и все рычаги представляют собой один цельный механизм, который по высоте занимает почти всё пространство бачка.

Он выполняет одновременно 3 основные функции независимо друг от друга:

• наполнение;
• слив;
• защита от переполнения.

Набор воды в бачок: как это работает

Заполнение бачка происходит по тому же принципу, что и в обычном механизме.

После опустошения вода подаётся в бачок из системы водоснабжения через гибкий шланг, на котором установлен специальный клапан запора, соединённый с поплавком.

Жидкость набирается до своего установленного уровня вместе с поплавком, который перекрывает клапан подачи, и набор воды прекращается.

На случай возникновения неисправности предусмотрена специальная трубка, соединённая со сливной колонкой. Если объём жидкости превысит максимально допустимый уровень, то она начнёт переливаться в эту трубку и спускаться в унитаз.

Регулировка уровня воды в бачке унитаза: выполняем правильно

Экономия природных ресурсов давно стала привычкой для большинства развитых стран мира. Привычкой, которая позволяет значительно экономить семейный бюджет. Цена 1 литра воды из отечественной водопроводной системы может показаться незначительной. Но при подсчете годовых затрат всплывают очень ощутимые суммы. Поэтому все больше людей в нашей стране задумываются, как рационально использовать воду, электроэнергию и т. п., а на сэкономленные деньги приобрести мебель, одежду или новогодние подарки.

Большая часть потребляемой воды, как правило, приходится на туалет, что и породило моду на унитазы с так называемыми «двойными кнопками». Но для того, чтобы экономить воду вовсе не обязательно покупать новое дорогостоящее оборудование. Отрегулировать наполнение бачка унитаза водой до нужной отметки можно без особых усилий и затрат. Достаточно знать несколько простых правил и аккуратно их выполнить. Всего несколько минут, и обычный сливной бачок станет экономным.

Устройство и работа сливных бачков

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Ремонт компакта своими руками

Часто  в процессе эксплуатации компакта, возникает ряд неисправностей, которые можно устранить своими руками, не прибегая к вызову сантехника. Рассмотрим вкратце типичные неисправности и узнаем, как их устранить.

1. Протекает вода в бачок, небольшим ручейком вода постоянно льётся в чашу. Для начала стоит разобраться, в чём именно причина неисправности. Причин может быть несколько. Это может быть резиновое запорное кольцо сливной арматуры, либо мембрана клапана поплавка. В первом случае вода, которая находится в бачке, просто просачивается через износившееся резиновое кольцо. Зачастую нормальные производители выпускают ремонтные комплекты, так  что, отцепив сливную арматуру и купив кольцо, можно без труда заменить. Так же это кольцо можно вырезать из похожей резины и применить в качестве временной меры.

В случае, если это поломка мембраны поплавка, то вода попросту не перекрывается поплавком и продолжает бесконечно набираться, пока не начнёт через трубку перелива уходить в чашу. Этот вариант имеет схожее решение.

Правда найти мембрану в продаже, которая бы подходила для поплавка, достаточно сложно, поскольку каждый производитель имеет свою конструкцию и стандарты. Поэтому если вам удалось найти мембрану, то разберите корпус поплавка и замените её, в противном случае замените весь поплавок, в продаже их предостаточно. Замена поплавка не требует демонтажа бачка и может быть проведена даже без инструмента.

Для того чтоб выяснить что именно протекает, нужно перекрыть подачу воды. Если течь остановится, это будет сигналом что неисправен поплавок, если не остановится – меняем резиновое кольцо.

2. Отдельным случаем можно считать ситуацию, когда и арматура и поплавок исправны, но вода по прежнему продолжает сочиться в чашу. Скорее всего, тут виновата сама керамика, точнее сливное отверстие, возможно во время монтажа была пережата гайка арматуры, и возникла трещина, которая понемногу пропускает воду в обход запорного кольца.

В таком случае можно устранить щель санитарным силикон, или холодной сваркой. Заделайте трещину, возможно с первого раза не получится, но если поменять полностью бачок накладно, то стоит немного потрудиться и устранить трещину.

3. Вы открыли воду, а подача воды в бачок не происходит. Основной причиной такому может быть засоренность штуцера у поплавка. Часто окалина или строительный мусор попадают в трубу и забивают фильтр грубой очистки, который установлен в штуцере. Для устранения данной неисправности, открутите шланг подачи воды и извлеките из штуцера пластиковый фильтр, прочистите его и установите обратно. Должно помочь.

Неисправность может крыться в неправильной установке самого поплавка, когда он нацеплен на стержень очень низко. Это приводит к тому, что вода, едва начав набираться, тут же перекрывается системой. В таком случае попробуйте перецепить поплавок вверх по стержню.

4. При нажимании на кнопку вода не сливается. Такой вид неисправности встречается у современных арматур очень редко, поскольку, в отличие от старых образцов, в них отсутствуют мелкие детали в нажимном механизме. Зачастую, такая неисправность связана с поломкой рычага в сливной арматуре. К сожалению, здесь выход только один – полная замена всего механизма, который подразумевает покупку новой арматуры и демонтаж бачка для её установки.

5. Вы обнаружили за унитазом на полу много воды, и она продолжает прибывать. Очень распространённый вид поломки. Какими бы долговечными небыли винты креплений, но всё время им приходится находиться в воде. Поэтому коррозия и эрозия берут своё. Разрушение винта или конусной прокладки приводят к тому, что вода начинает просачиваться из-под бачка на пол. Найти такие запчасти не проблематично, но при замене креплений, необходимо, так же, заменить и прокладку между бачком и унитазом, поскольку старая прокладка не будет полноценно герметизировать  слив.

При эксплуатации соблюдайте правила ухода за унитазом и избегайте воздействия высоких температур на керамику, чтоб не повредить  эмаль. А так же, рекомендуется установить фильтр для воды, чтоб значительно продлить срок службы всех деталей.

Надеюсь, эти советы помогут вам избавиться от лишних сложностей при монтаже и эксплуатации.

Уменьшаем объем смыва

Зачем это нужно

Унитаз и бачок обеспечивают до половины общего расхода воды. Еще примерно по 25 процентов приходится на мытье посуды и принятый душ.

Если в вашем регионе вода очень дорога – логично экономить ее. Самый очевидный способ – сократить расход воды на каждый смыв бачка.

Бачок оснащается двумя кнопками; нажатие одной из них приводит к смыву с использованием всего объема воды (обычно 8 литров), нажатие второй – к расходу половины этого количества.

Решение

Регулировка смыва унитаза в этом случае сводится к настройке количества воды в унитазе на тот момент, когда клапан перекрывает воду.

Работа поплавкового клапана очень проста: вода набирается, поплавок всплывает и рычагом приводит в движение латунную или пластиковую пробку, которая резиновой прокладкой перекрывает сопло, подающее воду.

Как отрегулировать поплавок в унитазе, чтобы он перекрывал воду раньше?

Если рычаг латунный – просто подогните его. Приподняв и опустив поплавок, легко увидеть, при каком положении он перекрывает воду.

Здесь вся механика клапана изображена предельно наглядно. Чтобы вода перекрылась раньше – просто изгибаем латунный рычаг (№6 на схеме)

Если у вас более новый комплект арматуры и рычаг изготовлен из пластика – внимательно осмотрите его. Для позиционирования поплавка используется либо крепежный винт, позволяющий изменить изгиб рычага, либо простая пластиковая трещотка, фиксирующая поплавок в одном из положений.

Одна из альтернативных конструкций. Обычно достаточно просто внимательно осмотреть клапан, чтобы понять метод его регулировки

Особенности и устройство сливного механизма бачка для унитаза

От функционирования сливного механизма напрямую зависит, насколько просто и удобно будет использовать унитаз, а также насколько качественно каждый раз будет осуществляться смыв продуктов жизнедеятельности человека в канализацию.

Важно

Благодаря новым технологиям, современные механизмы слива для бачка унитаза с кнопкой, рычагом или двумя кнопками изготавливаются из таких материалов, которые имеют довольно серьезный запас прочности. К примеру, это могут быть современные полимеры и сплавы металлов. Однако при постоянном контакте с водой, качество которой в отечественном водопроводе оставляет желать лучшего, некоторые элементы этого устройства могут изнашиваться, истираться или просто выходить из строя. Для этого потребуется их ремонт и замена, осуществить которые можно собственными руками.

Конструкция и особенности

Для того, чтобы грамотно осуществить ремонтные работы, придется изучить устройство механизма сливного бачка унитаза, а также понять принцип его работы, причем ничего сложного в этой системе нет. Конфигурация у разных производителей может быть не одинаковой, однако любое устройство имеет три основных элемента, о чем не помешает узнать в первую очередь.

• Впускной клапан на вводе из водопровода, который регулируется специальным поплавком-буем. Такой клапан обычно устанавливается сбоку или снизу на корпусе бачка унитаза.
• Сам поплавок, закрепленный на специальном рычаге из пластика или металлической проволоки. Чаще всего он выполняется из легкого полимера, внутри которого имеется запаянная и герметичная камера с воздухом.
• Сливной клапан, либо, как его еще называют, система перелива. Именно она контролирует закрытие впускного механизма, когда вода наполняет резервуар до определенного уровня.

Таким образом, функционирование системы механизма бачка унитаза можно описать в нескольких словах. Пока поплавок находится в нижнем положении, клапан открывается, позволяя проходить в резервуар воде из водопровода. По мере наполнения, он поднимается, тем самым перекрывая клапан, пока совсем его не закроет, отсекая набор воды. Когда вы не нажмете кнопку, автоматически запускается весь цикл сначала.

Следует обязательно учесть, что в сопроводительной документации к унитазу или отдельно к бачку, имеется чертеж-схема запорной арматуры, где указываются все размеры и типы элементов, а также комплектующих

Потому чрезвычайно важно сохранить документы на устройство при его покупке, чтобы иметь под рукой такую полезную вещь. Тогда не придется гадать, как поменять сливной механизм в бачке унитаза, ведь по схеме все сразу будет понятно. Материалы и инструменты

Материалы и инструменты

При поломке или неправильном функционировании бачка проще всего заручиться помощью профессионального мастера, который все конструкции знает, словно свои пять пяльцев. Но бывает и так, что вызов сантехника может оказаться нежелателен и даже невозможен. Замена сливного механизма в бачке унитаза, это не так и сложно, потому, собрав все необходимое для ремонта, можно пробовать справиться своими силами, что вполне реально.

• Рулетка или обычная линейка, не менее, чем на двадцать сантиметров, иначе будет неудобно.
• Разводные или газовые ключи, а также обычные гаечные, разного размера.
• Отвертка плоская и фигурная.
• Плоскогубцы или пассатижи.
• Ремкоплект для механизма сливного бычка. Чаще всего он продается в сборе под определенную модель унитаза, то есть следует сперва выяснить, что вам требуется и только после этого отправляться в магазин.
• Фум-лента и специальный силикон для смазки резиновых и иных прокладок.

Если механизм бачка давно не разбирался, не помешает использовать также резиновые перчатки и также рабочую или старую одежду. В резервуаре может накопиться большое количество грязи, песка, ржавчины и известки, которую перед заменой сливного механизма для бачка унитаза старого образца, равно как и нового, следует хорошенько отчистить и вымыть.

Двойной слив унитаза, что это такое. Двойной слив унитаза: что это такое и настройка

С повышением коммунальных тарифов остро встал вопрос об экономии воды и электроэнергии. Поэтому вырос спрос на модели унитазов с двойным режимом смыва, которые помогают экономить, регулируя напор воды. Теперь не нужно смывать всю накопившуюся воду и получать большие счета, теперь можно самому контролировать расход, и для этого нужно понимать принцип работы.

Унитаз с двойным сливом

Чтобы выбрать экономный бачок нужно знать, какие отличия он имеет. Кнопка смыва разделена на две части, либо представляет две отдельных кнопки. В остальном, внешне унитазы очень похожи, основное различие заключается в принципе работы двухрежимного слива:

• первый спускает весь запас в бачке;
• второй расходует половину.

Некоторые фирмы не ограничиваются двумя режимами и устанавливают добавочные, с еще меньшим объемом слива воды. Внешне конструкция слива представляет цельный корпус во весь бачок, как и в однокнопочных механизмах.

Кнопки бывают также разных видов, различаясь по принципу работы и месту расположения. На рынке встречаются:

• стандартные конструкции на бачке;
• механические кнопки на подвесных конструкциях;
• пневматические настенные кнопки;
• сенсорные панели.

Распространены пневматические модели, вмонтированные в стены, а все потому, что их можно размещать на расстоянии больше двух метров от самого бачка. Такую систему можно встретить в общественных местах, где нужно расположить несколько унитазов. В жилых квартирах преобладают первые два вида, из-за их компактности.

Как работает

При нажатии большой кнопки сливается весь запас в бачке, 6–8 л, а во время малого режима расходуется в два раза меньше, 2-4 л.

Есть предположение, что экономный режим менее эффективен, но современные модели туалетов готовы опровергнуть это суждение. Дело в том, что производители используют систему закручивания потоков воды, в отличие от однорежимных моделей, когда кнопка слива просто сбрасывает запас воды.

«Стоп-режим»

При однократном нажатии вода высвобождается из бачка, а при последующем нажатии происходит блокирование, и вода прекращает сливаться.

Использовать эту систему просто, а итог может положительно сказаться на счете за воду. Установка таких моделей не отличается особой сложностью, поэтому переход на экономичную версию прост.

Регулировка

Настройка слива производится корректированием значение расхода. Для этого нужно открыть крышку бачка и переместить поплавок на сливной конструкции.

Этот бегунок можно опускать или поднимать, его положение влияет на механизм наполнения и будет влиять на объем воды в бачке, чем ниже будет установлена планка, тем меньше будет набираться и расходоваться воды.

Заключение

Двойной режим слива может снизить количество потребления воды ровно наполовину, а дополнительная настройка еще ниже опустить эту планку. Главное, это выбрать модель и правильно произвести несложную регулировку.
