Как выбрать и установить розетку для стиральной машины в ванной

Установка сушильной машины

Способов установки сушильной машины может быть несколько. В квартире или частном доме установку можно выполнить следующим образом:

1. Поверх стиральной машины.
2. Установка сушильной машины может выполняться рядом со «стиралкой».
3. В специальной нише или шкафу.
4. Под столешницей.

Наиболее популярным вариантом считается установка сушильной машины поверх стиральной. В этом случае вы сможете сэкономить пространство. Этот способ также будет актуальным для владельцев однокомнатных квартир. Для того чтобы установить «сушилку» над стиральной машиной в колонну, вам необходимо использовать крепежные элементы.

Монтаж можно осуществить достаточно просто. Для этого вам необходимо установить специальные крепления на корпусе стиральной машины. После этого корпус сушильной машины следует закрепить на специальные колпачки. Ножки вкрутятся в технику и затем выставятся по уровню. Стиральная машины не должна быть уже так как тогда сушильная машина будет стоять неустойчиво.

Вам необходимо знать, что нельзя устанавливать сушильную машину без крепежных элементов. Эти детали предназначены для защиты стиральной машины от вибраций и для крепежа сушильной машины. Вот наглядная инструкция по установке сушильной машины на стиральную машину.

https://youtube.com/watch?v=MqSnWlKakCE

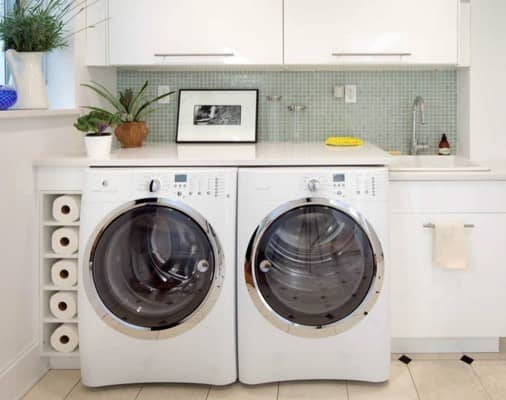

Более простым вариантом считается установка сушильной машины рядом со стиральной. В этом случае вам может потребоваться больше жилого пространства. Обычно этот вариант размещения используют в больших комнатах или частных домах. Монтаж не представляет ничего сложного, так как вам потребуется просто установить сушильную машину в нужном месте и выкрутить ножки по уровню.

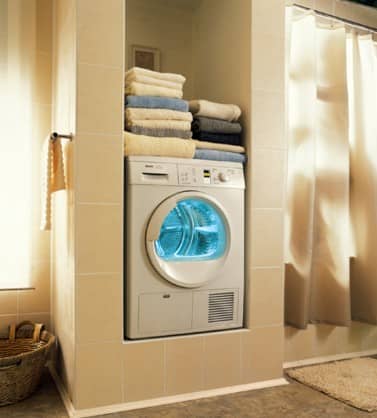

Если вы только начали делать ремонт тогда вам необходимо сделать нишу из гипсокартона. Этот вариант более сложный, но впоследствии вы получите значительные преимущества. На фото ниже вы сможете увидеть идеи размещения ниши из гипсокартона.

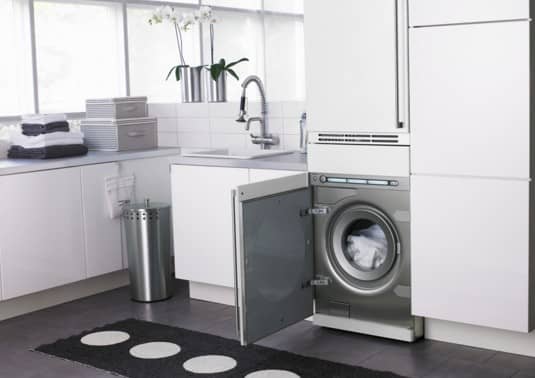

К последнему варианту относится размещение сушильной машины под столешницей или раковиной. Если техника имеет небольшие габариты, тогда корпус можно разместить в кухонном гарнитуре. Эта идея считается популярной и если вы выбрали конденсационный вариант, тогда вода будет уходить просто в канализацию.

Розетка – как выбрать

Штепсельная розетка состоит из трех частей:

• надежного корпуса, который защищает внутренние элементы;
• основания – так называемой колодки;
• контактов.

Розетка – декоративный во многом элемент. Она украсит стену. Нужно ли это? Какая нужна розетка на самом деле? Только вкус и желание позволят выбрать. Разве что толщина имеет значение, если розетка спрятана. Какая нужна розетка – непростой вопрос. Пожалуй, надежная.

В современных розетках всегда есть фаза, ноль. А вот заземление иногда отсутствует, и стоит уточнить у продавца, есть ли заземление в понравившейся модели. Розетка под посудомоечную машину должна быть с заземлением обязательно, другие варианты не подходят. Розетки с заземлением подходят для подключения даже очень мощной техники, теоретически. На практике также имеет большое значение то, какие материалы использовал производитель. Степень защиты, даже хорошо продуманный механизм – ничто, когда элементы сделаны из непрочного материала.

Степень защиты начинается с параметров корпуса. Корпус состоит из двух частей: лицевой панели и рамки. В современных моделях можно обнаружить крышку, которая прикрывает контакты, если штепсель отсоединен, подсветку, кнопку для извлечения – необязательные элементы. Надежным материалом считается керамика или карболит. Внешне хорошая розетка визуально всегда нравится. Это отличительная особенность. Имеет значение и стоимость, и рекомендации продавца. Невооруженным взглядом сложно определить, насколько изделие внутри качественное. Придется довериться рекомендациям, отзывам на все 100%, сохранить чек на всякий случай. Видео поможет подключить посудомоечную машинку без проблем, прямо сейчас.

Источник

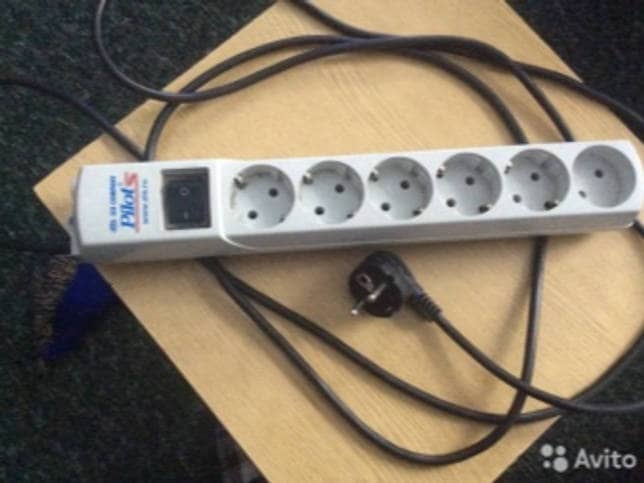

Какой удлинитель подходит для подключения стиральной машины: как выбрать

Электрики выступают категорически против подключения удлинителей к крупной бытовой технике, так как наличие промежуточного звена между проводом прибора и электросетью опасно при коротком замыкании и может вызвать возгорание.

Однако во многих ситуациях без него невозможно обойтись, например, когда стиральная машинка установлена слишком далеко от розетки. Понимая, какой именно удлинитель нужен и подходит для подключения стиральной машины к сети, можно выбрать максимально безопасный вариант, который не приведёт к аварийным ситуациям.

Как выбрать удлинитель: характеристики

Электроудлинители выпускаются промышленностью в различных вариантах: с одной розеткой в блоке или несколькими, а также выключателем, индикатором напряжения, устройствами защитного отключения (УЗО) или без них.

Характеристики, на которые необходимо смотреть при выборе удлинителя для стиральной машины:

Сечение, длина провода, материал, из которого изготовлен.

Толщина жилы рассчитывается исходя из мощности стиральной машины: так, для нагрузки 2,5 кВт сила тока при напряжении 220 В составит 2500/220=11,4 А. Значит, кабель потребуется с учётом пусковых всплесков на 16 А, что соответствует сечению медного провода 1,5 мм². Отметим, что алюминий в изготовлении жил удлинителей не применяется.

При этом оптимальная длина устройства не должна быть меньше 3–7 м.

Блок розеток, оснащение заземлением.

Крупная бытовая техника итак оказывает сильную нагрузку на удлинитель, поэтому количество розеток в удлинителе должно быть минимальным – достаточно 1 разъёма. Присутствие заземляющего провода в этом случае обязательно. Отличают его по двойному жёлто-зелёному цвету.

Вилка для подключения к стационарной розетке.

Чаще всего, в удлинителях встречаются неразборные модели вилок с двумя силовыми штырями и двумя заземляющими скобами. Класс защиты устройства должен быть IP20 – от влаги и пыли, IP44 – против брызг.

Устройство защиты от короткого замыкания в электросети.

Защита от замыкания — это встроенный в переноску прибор, способный поглотить всплески электроэнергии. Он оснащён одним основным предохранителем – плавким, и двумя дополнительными: быстродействующим и тепловым.

Следует иметь в виду, что цена на изделие с заземлением вдвое выше, чем, на аналогичное устройство без него.

Безопасная эксплуатация

Приобретённый удлинитель по некоторым параметрам может не соответствовать условиям применения. Но изменять и совершенствовать конструкцию заводского изготовления недопустимо. Соблюдение правил пользования электроудлинителем нивелирует опасности, обусловленные несовпадением заданных характеристик.

Следует всегда помнить, что

• в блоке не должно быть слишком много розеток
• вместе с машинкой в удлинитель нельзя включать другую бытовую технику;
• лучше всего покупать устройство с закрывающимися розетками, чтобы защитить их;
• использовать удлинитель лучше в полностью развёрнутом состоянии (Кстати, нагрузка на устройство в развёрнутом и свёрнутом состояниях указана на маркировке на корпусе. В последнем случае кабель нагревается сильнее и быстрее теряет мощность).

Запрещается использовать удлинитель, когда не совпадают параметры количества жил кабеля и сечения проводов, если они имеют размеры меньшие, чем необходимо по мощности стиральной машины.

Таким образом, для стиральной машины подойдёт не всякий электроудлинитель: конструкция обязательно должна включать заземляющий провод, УЗО или сетевой фильтр.

Отметим, что переноски требуют аккуратного обращения – их не рекомендуется завязывать в узел, скручивать, прикрывать любыми предметами. Нельзя пользоваться удлинителями при неисправности розетки, вилки или шнура, прокладывать их под ковром, через порог. Располагать кабель нужно на максимальном удалении от пола.

Требования к месту монтажа

Установка розетки в ванной комнате осуществляется с учетом техники безопасности:

1. Розетка монтируется на удаленном расстоянии от источника воды. Если же комната маленькая по площади и выполнить условие тяжело, то монтаж проводится с учетом критерия комфортного пользования ею. Расстояние от точки питания до источника воды допускается не меньше 60 см.
2. Нельзя устанавливать розетку на низком уровне. Монтаж делается с учетом высоты. Чем ниже будет установлена розетка, тем больше капель воды от конденсата будет стекать по ее поверхности. Если ремонтные работы позволяют, то условие монтажа необходимо выдержать. Минимально допустимая высота установки – 60 см.

Можно ли включать стиральную машину через удлинитель — Стройка, ремонт, обустройство

Учёные отмечают, что по сравнению с прошлым столетием активность общества увеличилась в разы, в связи с чем практически каждым из нас стала ощущаться тотальная нехватка времени на решение повседневных вопросов.

С целью уменьшить нагрузку на человека и обеспечить ему комфортную бытовую жизнь были созданы специальные приспособления, которые за сравнительно небольшой период времени уже смогли завоевать сердца многих потребителей и по сей день не перестают пользоваться спросом.

Как правило, бытовое оборудование, которое мы используем постоянно, к примеру, кондиционеры, бойлеры, мультиварки и микроволновки, работают от электричества. Стиральная машинка занимает лидирующую позицию среди приобретений, благодаря наличию определённых преимуществ:

• минимизация труда человека;
• большой выбор выполняемых действий, наличие множества программ;
• прекрасная внешняя составляющая.

Однако чтобы пользоваться оборудованием, необходимо знать, как подключить стиральную машинку к водопроводной и канализационной системам, и выставить изделие так, чтобы в процессе эксплуатации оно не шаталось и «не прыгало» по комнате.

Обращаться за помощью к специалистам или провести работы по монтажу устройства собственными силами — решать только вам. Однако заметим, что самостоятельно проведённые манипуляции по установке стиральной машинки станут хорошим подспорьем для дальнейшего изучения особенностей монтажа других видов бытовых приборов.

Определяемся с местом размещения

Допустим, вы уже подобрали в магазине подходящую модель стиральной машины, которая устраивает вас по качеству, стоимости и набору встроенных программ. Самое время подумать о том, где установить агрегат, ведь изменить местоположение изделия уже не получится.

Традиционно стиральные машинки монтируются в ванных комнатах, это наиболее удобный вариант, ведь здесь проходят необходимые трубы для подключения, а также располагается слив. Однако если ванная ограничена в площади, устройство по умолчанию переносится на кухню или в коридор. Скрыть технику от посторонних глаз поможет небольшой шкафчик, выдержанный в общем дизайне помещения.

Установка розеток в ванной комнате: нормы

1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.

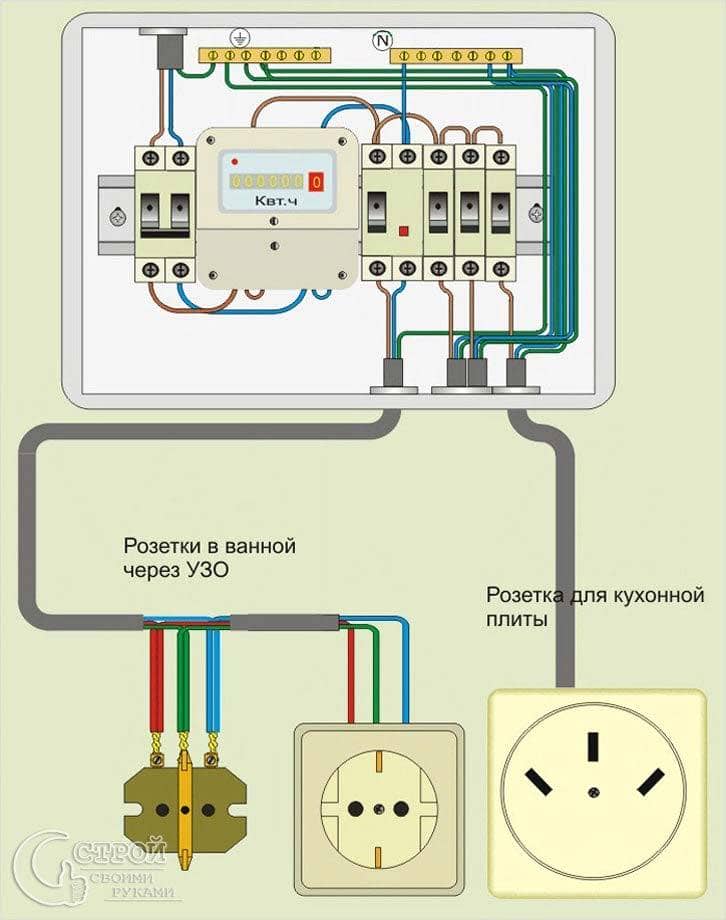

3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

• подключение выполняется только к исправной проводке через трехжильный медный кабель;
• внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
• обязательно нужно соблюдать технику безопасности;
• розетка должна быть с заземлением и со встроенным УЗО.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Правила установки розетки в ванной

1

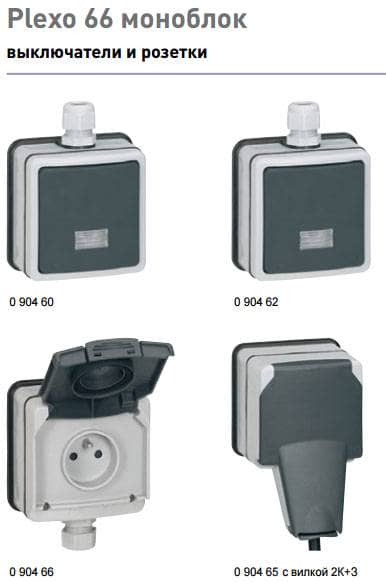

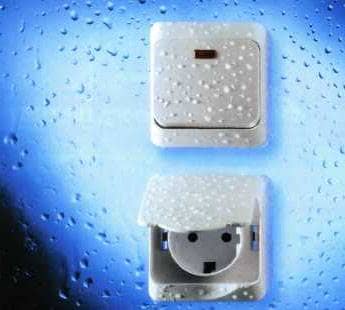

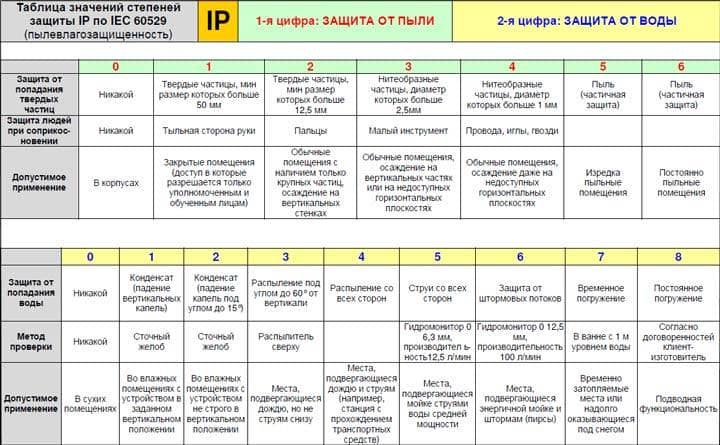

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

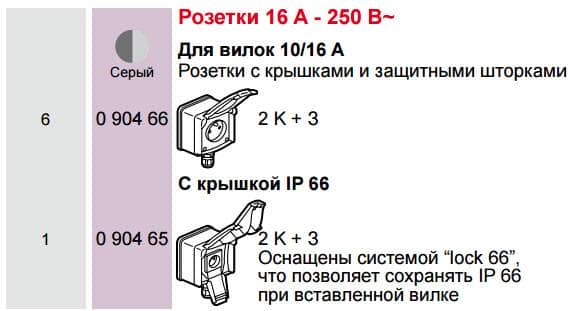

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4

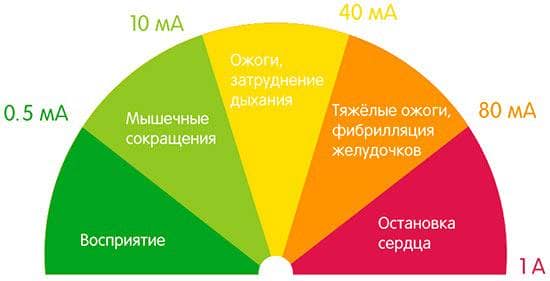

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

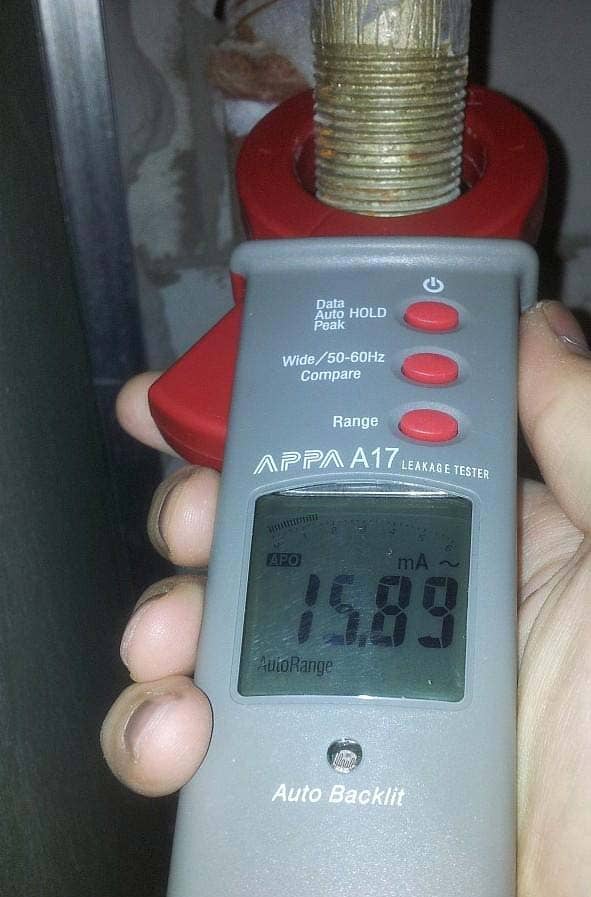

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

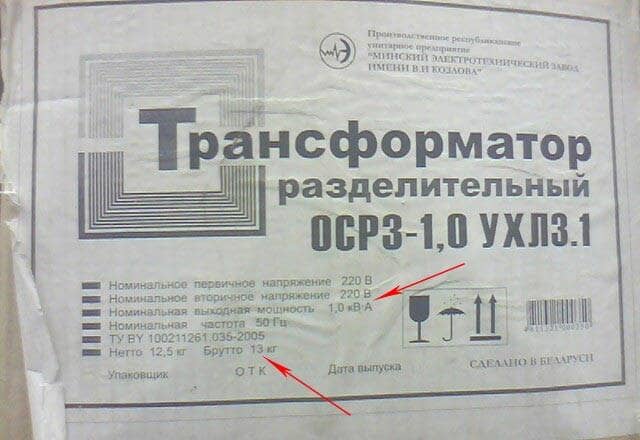

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

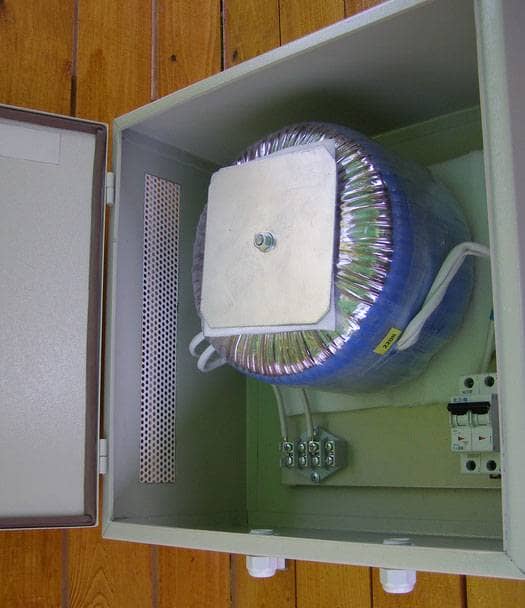

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5

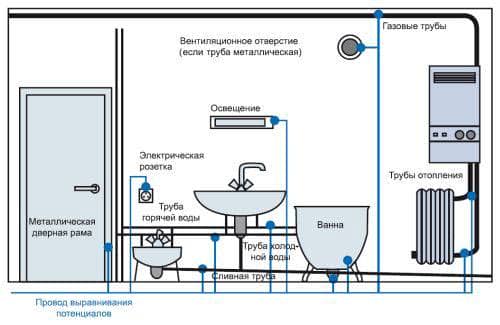

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

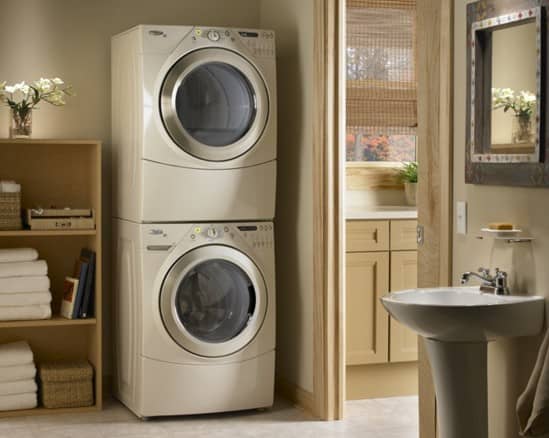

Как правильно установить сушильную машину для белья на стиральную

Вне зависимости от выбранного способа существует общий алгоритм правильного монтажа бытовых приборов в колонну друг над другом.

Сушильная машина устанавливается всегда сверху стиральной, не наоборот. Причина заключается в том, что агрегат более легкий, и, соответственно, конструкция получается надежнее. При этом стиралку внизу выставляют строго по уровню, даже если визуально кажется, что она и так расположена ровно. Малейшее отклонение от плоскости будет приводить к лишним вибрациям, гулу и в конечном итоге к неустойчивости колонны.

При установке колонны нужно заранее рассчитать, дотянутся ли кабели от бытовой техники до розеток

Лучше всего установить сушилку на стиральную машину на бетоне или на плитке. Хорошим вариантом является также деревянный пол, который можно дополнительно укрепить рейками. А вот на линолеум, тонкий ламинат и тем более на ковер колонну монтировать нельзя, мягкое покрытие не позволит добиться нужной стабильности конструкции:

1. Сверху стиральной машины устанавливают специальный поддон или самодельную полку. Строго запрещается водружать приборы друг на друга вплотную, без промежуточного слоя. Это создаст лишнюю нагрузку как на стиралку, так и на сушилку. Между нижним агрегатом и поддоном кладут слой уплотнительного материала, принимающего на себя вибрацию колонны в процессе работы.
2. Покупную или самодельную подставку надежно фиксируют болтами. Она не должна сдвигаться вперед, назад или в стороны, нужно добиться абсолютной неподвижности колонны.
3. На самодельную полку или подставку от производителя водружают сушильную машину. Если речь идет об использовании специального щита, нужно проследить за тем, чтобы ножки агрегата точно попадали в предназначенные для них выемки.

По окончании работ оба прибора остается подключить к коммуникациям и электросети. При использовании колонны запускать сушилку и стиралку в работу рекомендуется поочередно. Это позволит не только избежать лишних вибраций, но и снизит нагрузку на домашнюю сеть.

Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

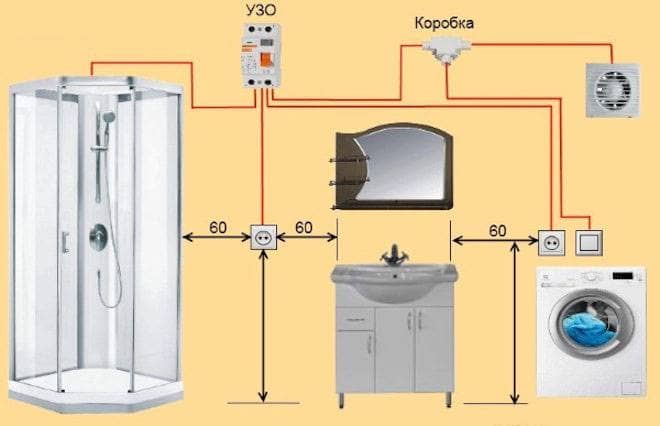

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

1. Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
2. Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
3. Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
4. Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

Особенности эксплуатации адаптера УЗО

Помимо розеток для коммутации стиралки или водонагревателя в ванной комнате можно использовать специальные адаптерные УЗО. Главным достоинством их эксплуатации является отсутствие необходимости что-либо менять в уже смонтированной электропроводке. Достаточно установить адаптер в любую розетку, доступную в помещении.

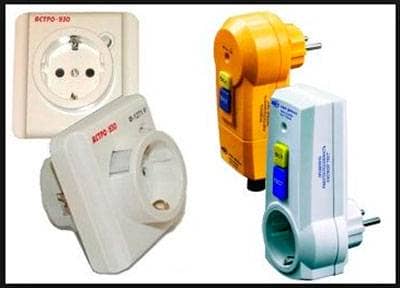

Адаптер с устройством защитного отключения

Однако у адаптеров есть важный недостаток: многие модели выпускаются с малым классом защиты от пыли и влаги. Поэтому не рекомендуется экономить на приобретении данного устройства для ванной: покупайте адаптеры со степенью защиты не ниже IP44.

Эксплуатация розетки с УЗО — идеальный вариант для упрощения системы электропроводки для ванной комнаты, если в ней стоит водонагревательный элемент или стиральная машина. При этом данный способ максимально экономичный.

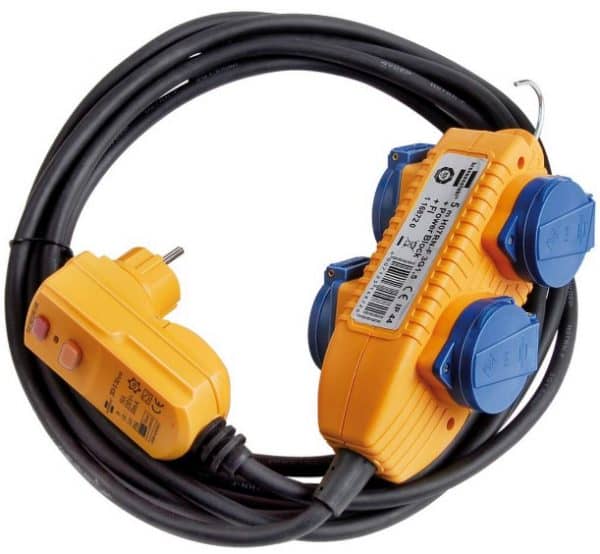

Розетки с УЗО в удлинителе

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 – прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 – подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Установка стиральной машины на кухне

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.

Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.

Отверстие в стене

Провода

Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:

• сразу продолбить отверстие насквозь;
• или пустить провода по стене под потолок, а там уже вывести наружу;

Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.

Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.

Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Приобретаем подходящий провод

Выбирая кабель для прокладки электролинии к бытовой техники, следует ориентироваться на стандарты и рекомендации. Так, для стиральных машин используются медные провода и скрытный способ прокладки. Это позволит безопасно эксплуатировать автомат, не боясь возгорания и случайного срабатывания УЗО. Сечение жил провода, используемого для питания стиральной техники, зависит от мощности устанавливаемого автомата. Как правило, достаточно 2,5 мм, но лучше взять с запасом, чтобы исключить перегрузки сети.

Если в квартире предусмотрена алюминиевая проводка с сечением жил в 1,5 мм, то лучше подумать о ее замене на более безопасную. Как минимум, стоит проложить новую ветку для стиральной машины. В противном случае кабель будет нагреваться, оплавлять изоляцию, что чревато возгоранием и пожаром.

Советы по эксплуатации

Подключая удлинитель к машине-автомату, необходимо придерживаться нескольких важных правил

Важно, чтобы в блоке не занималось много розеток, а главное, чтобы параллельно со стиральной машиной не приходилось включать другую крупную бытовую технику. Удлинитель лучше полностью разворачивать

Это отвечает технике безопасности, и такой способ уменьшает нагрев кабеля. Если имеется возможность, то удлинитель стоит брать с захлопывающимися розетками.

Ни в коем случае нельзя подключать данное устройство, если параметры количества жил кабеля и сечения проводов не совпадают. То же относится и к ситуации, когда данный параметр устройства меньше, чем тот, что соответствует мощности стиральной машины. Во время стирки рекомендуется время от времени проверять, насколько нагрелся провод в разных точках. Комнатная температура свидетельствует о том, что с удлинителем все в порядке

Важно напомнить о том, что при переноске провода его не следует завязывать узлом или как-то закручивать. Помимо этого, не стоит размещать поверх провода какие-либо предметы

Удлинитель можно подключать только в тех случаях, когда исправны как все его составляющие, так и розетка. Провода не стоит размещать под ковром, а также прокладывать через порог.

О том, как вибрать удлинитель для стиральной машишы, смотрите в следующем видео.
