Соединение слива с канализацией
Если установка посудомоечной машины выполняется рядом с мойкой, следует обратить внимание на сифон, который выводит жидкость из мойки в канализацию. Если в нем нет свободных отводов, необходимо приобрести в магазине сантехники сифон с одним дополнительным отводом или двумя (если нужно также подключить стиральную машину)
Сифон с двумя отводами для стиральной и посудомоечной машин
Отводы снабжены штуцерами конической формы, имеющими форму перевернутой буквы V (см. фото). Такая форма не случайна. Изгиб, направленный вверх, препятствует распространению запахов из канализации, а также исключает обратный ток жидкости из канализации в ПММ.

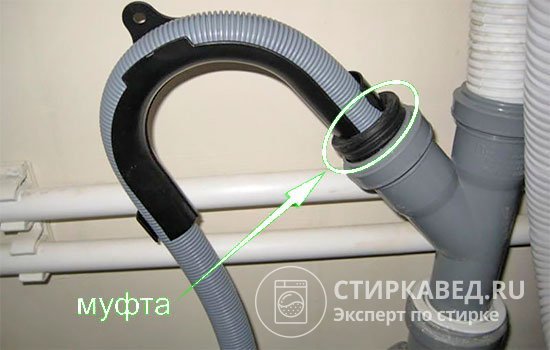

Подключение ПММ к канализации через тройник
Существует также вариант прямого подсоединения к трубе через тройник с косым отводом (см. фото). Для организации верхнего изгиба дренажного шланга используется специальное приспособление, которое можно крепить к стене. Чтобы неприятные запахи не проникали в помещение, в месте соединения тройника и сливного шланга следует установить уплотнительную муфту, изготовленную из резины.
В заключение следует проверить герметичность всех соединений, подключить посудомоечную машину к электросети и выполнить первое включение. Его следует проводить без посуды. Для промывки бункера нужно использовать специальные таблетки для очистки или чистящее и дезинфицирующее средство для ПММ. Только после первого включения посудомойку можно устанавливать в мебельную нишу.
Как видите, подключение к коммуникациям можно выполнить самостоятельно. Надеемся, что наша статья поможет вам выполнить данную работу.
Что необходимо для работы
Замена смесителя на кухне состоит из двух этапов — сначала снимают старый, после монтируют и подключают новый. Помимо нового смесителя нужны будут ключи подходящего размера и некоторые вспомогательные материалы. Чаще всего нужны ключи на 10 и 11, на 22 и 24. Для того чтобы снять смеситель со столешницы или мойки понадобятся два разводных ключа.
Еще один момент. Скорее всего, вам понадобятся новые шланги. Хоть большинство кухонный смесителей комплектуются гибкими шлангами, но их длина — 30 см. Этого достаточно далеко не всегда. Пред началом работ надо убедиться, хватит ли длины штатных шлангов.
Что необходимо для замены смесителя на кухне
Зависит это от того, как далеко от смесителя находятся трубы холодной и горячей воды. Шланги должны слегка провисать, ведь при включении/выключении крана происходит резкое изменение давления, от которых шланги дергаются. Если они натянуты, очень быстро расшатается и потечет соединение. Итак, если от труб до входного отверстия смесителя 25 см или меньше, штатных шлангов хватит. Если больше — покупайте более длинные. И совет: приобретайте качественные, а не самые дешевые. Они быстро приходят в негодность и могут затопить и вас, и соседей снизу, если они есть. Потому берите гибкие шланги в нержавеющей оплетке или из гофрированной нержавеющей трубы. Они будут служить долго и без нареканий.
Для покупки шлангов к кухонному смесителю вам нужен будет размер «иглы» — наконечника, который вкручивается в смеситель, а также диаметр трубы и тип ее оконечки (папа-мама) — чтобы подобрать правильные фитинги.
Для герметизации соединения потребуется льняная пакля с пастой-герметиком или фум-лента. Нужны будут различные прокладки и уплотнительные кольца (должны идти в комплекте, но на всякий случай найдите все, что у вас имеются).
Общие сведения
Разновидности подводки. Шланги изготавливают из разного материала. Выделяют различные виды шлангов.
1.Резиновые изделия, имеющие сверху оплетку из металла. Считается самым используемым вариантом для смесителей. Монтаж шланга легок для установки, но не долговечен для эксплуатации. Оплетка, состоящая из нитей, изготавливается из стали, алюминия, бывает оцинкованной. Внутри гибкий шланг делают из каучука либо резины. Изделия применяют для установки в домах, квартирах. В комплекте к шлангу идут латунная накидная гайка, штуцер, уплотнители для герметичности.
2.Сильфонный тип шланга. В основе лежит трубка из стали кольцевого типа. Шланг считается инновацией среди сантехнических элементов. Изделия внешне выглядят, как металлический рукав из нержавеющей стали. Концы трубки оснащены накидными гайками из латуни для подсоединения к сантехнике. Подводка изготавливается путем сворачивания ленты из металла, создания шва при помощи сварки, для создания рукава применяют метод гофрирования.
Данный вид подводки считают надежным, имеющим длительный срок эксплуатации. Шланг способен противостоять воздушной диффузии, выдерживать температуру в двести пятьдесят градусов, ее перепады, не изменяется под воздействием агрессивной среды, может сжиматься, изгибаться. Продукция не образует на поверхности коррозию.
3.Шланги из полиэтиленового материала имеют запрессованные соединители, на рынке сантехники появились недавно.
4.Никелированные шланги из меди, имеющие наконечники развальцованного типа. Данный тип считается жестким соединением. Самый долговечный, надежный способ соединения смесителя к водопроводу. Вместо меди иногда применяют сталь либо латунь. Одним концом, подводящим к трубопроводу, шланг соединяют при помощи резьбы. Другим концом соединяют со смесителем при помощи резьбы. Шланги способны выдержать высокие показатели температуры, средства дезинфекции, отрицательные факторы.

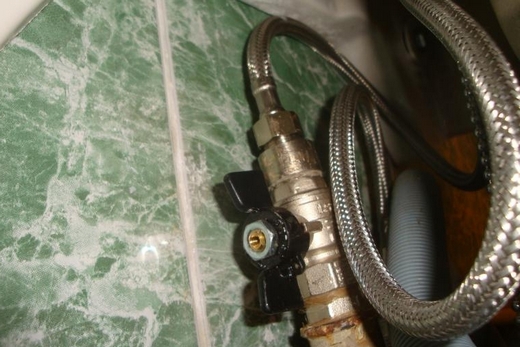

Внимание! Во время установки шланга могут понадобиться вентили углового типа. Тип соединения применяют при высокой проходимости в помещении, если предъявляются жесткие требования к санитарным условиям
Самодельный переходник на кран для шланга
Решил я тут немного дистиллированной воды сделать и, соответственно, понадобилось подключить холодильник Либиха (дистиллятор) к водопроводу. Стал думать, как подключить шланг к крану.
Стандартные решения в виде готовых переходников на кран для шланга стоят каких-то совершенно немыслимых денег (посмотреть на цену и абалдеть), поэтому стал думать, как обойтись малой кровью.
В общем, решение оказалось примитивным: для подключения шланга к крану проще всего использовать аэратор:
Дело в том, что резьба на лейке смесителя весьма специфическая (диаметр 22 мм, шаг 1 мм) и никакие готовые сантехнические прибамбасы к ней не подходят. Кроме аэратора, конечно.
Откручиваем его и вытряхиваем все внутренности. Нам нужна только сама металлическая оболочка:
Кстати говоря, пластиковые аэраторы из-за своей хлипкости и хрупкости совершенно не подходят. Нужно из металла.
Идем на ближайший рынок, где торгуют всякой сантехникой и покупаем там штуцер нужного диаметра (под имеющийся у нас шланг) с внутренней резьбой 1/2 дюйма. Я купил на 9 мм:
Зажимаем штуцер в дрель, проверяем чтобы при вращении не было биений:
Берем болгарку с отрезным кругом и отделяем лишнее:
Должно получиться, что-то вроде этого:

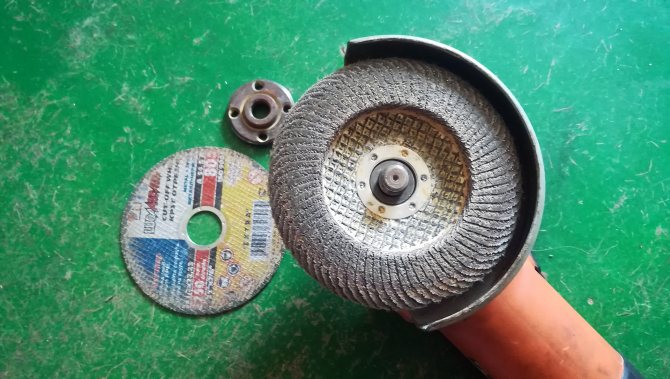

Затем меняем отрезной круг на болгарке на лепестковый:
и аккуратно зашлифовываем, чтобы получилась ровная плоскость:
Затем этим же лепестковым кругом превращаем шестиугольник в круг и уменьшаем его диаметр до тех пор, пока наш модернизированный штуцер не начнет входить внутрь корпуса аэратора
Делать это нужно очень медленно и осторожно, главное, не пропустить момент. Периодически останавливаемся и проверяем — входит или нет:
Как только штуцер стал беспрепятственно проходить сквозь резьбу и упираться во внутреннее заужение корпуса аэратора, значит наша насадка на кран для шланга считай готова. Осталось только найти силиконовую прокладку на 1/2″ (их везде как грязи).
Итак, перед вами ответ на вопрос, как подсоединить шланг к смесителю:
Собирается все в таком порядке:
Я проверил в работе: ничего нигде не подтекает, все надежно и эстетично.
В общей сложности наша насадка на водопроводный кран для шланга обошлась в 45 рублей (латунный штуцер), 5 рублей за прокладку и примерно 40 минут времени, включая уборку помещения.
А в качестве бонуса нам еще и латунная гайка на полдюйма останется:
Надеюсь, мой опыт был вам полезен и, вы узнали еще один способ как подсоединить шланг к крану на кухне.
Кстати, аэратор после такого использования нисколько не пострадает. Его можно снова собрать и прикрутить на место. Как будто ничего и не было!
Ну а если у вас нет возможности выточить штуцер, например, нет подходящего инструмента, то адаптер на кран для шланга можно сделать еще проще. Как? Смотрите видео!
На этом все
Спасибо за внимание!
Устройство и разновидности шлангов для смесителя
Способ подсоединения кухонного смесителя с помощью гибких шлангов относят к бюджетным вариантам, но он надежен, если правильно подобрать материал и не нарушать технологию работ. Элемент представляет собой резиновую трубку, закрытую оплеткой, которая плотно облегает стенки.
Назначение оболочки — предупреждать деформацию от наружных ударов и внутренних нагрузок из-за гидравлического удара. Изделия выдерживают не меньше 10 атмосфер, не разрушается от холода и жары. Не подвержены коррозии, поэтому служат до 12 лет при условии правильной эксплуатации.
Виды гибких шлангов для подключения водопровода:
- Чтобы от ГВС присоединить шланг к крану в ванной, на кухне, подать горячую воду в душевую кабинку и к другому оборудованию. Такие элементы имеют в строении оплетки нити красного цвета.
- Для стыковки с магистралью ХВС. Такие шланги помечены синими нитями, вплетенными в оболочку.
- Универсальная продукция. Трубки применяют для стыкования с холодным и горячим водопроводом. В оплетке присутствуют жилки синего и красного цвета.
Чем руководствуетесь при выборе гибких шлангов?
Изучаю информацию в интернете
50%
Советуюсь со специалистом
0%
Я сам все знаю
50%
Проголосовало: 4
Шланги состоят из деталей:
- уплотнители для герметичности, предупреждающие протечки;
- ниппель из стали или латуни;
- внутренняя трубка нержавейки или алюминия;
- нержавеющая, стальная, нейлоновая оплетка;
- зажимная пресс-гильза для ниппеля;
- стыковочный штуцер из металла или латуни;
- гайка накидного типа.
Резиновые трубки долговечные, выдерживают большой напор, не деформируются, хорошо работают в холоде. При выборе учитывают соответствие стандартам пищевой промышленности, т. к. не вся резина годится для подачи питьевой воды.
Пластиковая продукция бывает гладкой и с гофрой на стенках. Второй вариант отличается хрупкостью, способностью образовать известковые отложения и накипь. ПВХ трубки имеют много вариативных разнообразий, бывают простые и армированные. Легкие и гибкие, но теряют эластичность при воздействии хлора.
Силиконовые трубки показывают высокую сопротивляемость жесткой воде, переменам напора и гидравлическим ударам. Аналогично работают нейлоновые оболочки — они легкие, прочные, не перекручиваются.
Нержавеющая стальная оплетка — распространенный вид. Она продлевает время службы подводки, выдерживает высокое внутреннее давление. Такие шланги применяют также в неотапливаемых строениях.
Нейлон значительно повышает рабочие показатели трубок. Они служат до 15 лет и рассчитаны на напор до 20 атмосфер, предел температуры пропускаемой горячей жидкости +110°С. Изделия стоят дороже других видов.
Сильфонные оболочки гибкие, представляют собой стальную гофру, при этом внутри отсутствует шланг из резины. Штуцер стыкуется с рукавом сваркой, что способствует повышению надежности, срок работы таких оболочек — не менее четверти века. По стоимости продукция превышает все аналоги гибких шлангов.
Гибкая подводка для смесителя Grohe как защита от «левых» шлангов
Процитируем первую же строку с первого же комментария первого попавшегося на глаза форума о подводках Grohe: «…обратил внимание на то, что гибкая подводка не откручивается от корпуса. Она просто запрессована к корпусу
Это у всех смесителей Grohe или есть с разборной подводкой?»
Гибкая подводка для смесителей Grohe
За ответом далеко ходить не надо: он — на следующем по поисковому списку форуме: «Купил вчера два Grohe-вских смесителя — Eurostyle и Avina. У обоих гибкая подводка, причем у Eurostyle она вкручена в корпус крана, а у Avina — как-то хитро защелкнута, что подводка спокойно вращается относительно корпуса», — и далее развертывается такая занятная дискуссия, как в том и другом случае эту подводку можно выкрутить, выдернуть, выломать, что г-н Задорнов с его байками про российскую смекалку стоит в стороне и завистливо курит:
Смесители из Чехии – Зорг и другие
Статья на нашем сайте «Немецкие смесители: столько воды не унёс Рейн, сколько прошло сквозь них…» поможет читателю поближе познакомиться германским сантехническим брендом Grohe
О том, что такое подводка для смесителя и какая она бывает, читайте здесь: http://remontspravka.com/mixer-communication
— Подводка вставляется вщелкиванием, вынимается — выкручиванием специальным ключом. Сделать самому элементарно из обычной трубки, — требуются только фрезерный станок и сварка.
— Это только в первый раз страшно. Самое сложное гайку, что под рычажком спрятана, открутить.
Операция по замене гибкой подводки к смесителю Grohe
— Зажал пассатижами латунную вставку за выступающие «усики» и начал выкручивать. Вывернулась как миленькая, — это лишь часть форумных советов о том, как раскурочить смеситель Grohe вместе с подводкой.
Самое забавное заключается в том, что мало кто из комментаторов объясняет, зачем вообще нужны все эти манипуляции. Длины комплектных шлангов не хватает? А не проще ли будет их нарастить? Понятно, что солидная фирма хочет увеличить свои барыши и всеми силами стремится к тому, чтобы вместе с фирменными смесителями покупатель приобретал и фирменные аксессуары, а не какие-нибудь дешевые «левые».
Установка гибкой подводки к смесителю Grohe
Понятно, что ради этого специалисты фирмы придумывают разного рода хитрые защёлки и нестандартные резьбы, чтобы «левую» подводку нельзя было подсоединить к фирменному смесителю. Понятно, что каждый россиянин считает долгом чести перехитрить «буржуйского спеца» и приторочить к их «смесакам» что-то своё, родное, хранившееся 15 лет в кладовке на даче.
Но мы в этом деле не советчики. По той простой причине, что после самодеятельной замены гибкой подводки к смесителю Grohe потребитель лишается права на гарантийное обслуживание со стороны фирмы. Поэтому, если случилась реальная необходимость в замене подводки, надо просто обращаться в сервисный центр компании. В Москве их аж четыре штуки.
Подробности
Особенности размеров
Жесткое соединение для смесительных устройств имеют длину от двадцати до пятидесяти сантиметров. Гибкий шланг может иметь длину минимум тридцать сантиметров, максимум два метра.
Варианты соединительного узла
Внимание! Размеры шланга следует выбирать с определенной точностью, чтобы не усложнить монтажные работы, применяя нестандартные схемы
Монтажные работы
Выбрав размер шланга, его следует подключить, соблюдая все требования. Если выполнить монтаж неправильно, то шланг не прослужит долго. Его придется заменять.
Что нужно учитывать при подключении:
1.на начало разводки следует установить фильтр для повышения качества воды, чтобы не менять детали часто.
2.перед установкой шланг следует проверить на дефекты на гильзе, резьбе, на поверхности. Если существуют сомнения о состоянии элементов, то стоит отремонтировать деталь, либо заменить.
3.гибкий шланг не терпит сильные перегибы, монтировать изделие стоит аккуратно. Радиус изгибов не должен быть больше сечения подводки выше, чем в шесть раз. Иначе шланг повредится и будет протекать. Наличие небольших микротрещин в ближайшем времени приведет к протечке.
4.При сильном прикручивании арматуры для соединения может нарушиться герметичность, повредиться фитинг. При затягивании не стоит прилагать чрезмерные усилия.
5.Штуцеры следует вкручивать в отверстия на смесителе. Шланги пропускают сквозь отверстия раковины. Чтобы зафиксировать кран, применяют скобы для зажима. Рукава к трубопроводу водоснабжения присоединяются посредством гаек.
6.По окончанию работ следует проверить герметичность системы. Включить воду в смесителе, двадцать минут наблюдать наличие протечек. Если дефектов нет, значит, система работает хорошо. Если появились протечки, следует заменить прокладки, намотать паклю, все установить снова.
Тип подводки
Подведение к смесителю может быть скрытого, открытого типа. Скрытый способ выбирают для смесителя в ванной. Его осуществляют во время ремонта, потому что надо штробить стены, либо делать специальный короб.
Скрытую подводку нужно делать профессионально, чтобы не пришлось снова ломать стену, делая ремонт. Открытая система проста для установки. Необходимо прикрутить к стене крепежные элементы, далее подключить смеситель указанной выше схеме.
Нюансы выбора и монтажа
Чтобы выбрать правильно шланг, стоит придерживаться рекомендаций:
1.каждый шланг имеет этикетку с параметрами, содержащими информацию о диаметре изделия, методе соединения.
2.вес указывает на материал, из которого изготовлено изделие. Детали из алюминия легкие, из стали тяжелее. Легкий вес, как правило, указывает на низкое качество товара.
3.если штуцер изготовлен из пластика, то шланг ненадежный, он не выдержит нагрузок.
4.изделие должно обладать гибкостью. Если шланг плохо гнется, значит, низкое качество продукции. На поверхности быстро появятся трещины.
5.пресс – гильзы изготавливаются из нержавейки, изделия должны плотно прилегать при качественном прессовании.
6.материал для гаек должен быть качественным, также можно судить по весу и толщине изделия.
7.у шланга не должно быть сильного резинового запаха. Если он имеется, значит, материал изготовления низкого сорта, не прослужит долго.
8.красная маркировка говорит, что он может применяться для горячего подвода, синяя для холодного. Существуют шланги универсального типа с полосками двух цветов.
9.шланг должен иметь запас по длине, чтобы не был натянут при монтаже. Часто смесители в комплекте имеют шланги длиной в пятьдесят сантиметров, ее хватает для установки на кухне. Для ванны подходит длина в полтора метра. Некоторые специалисты при помощи таких шлангов наращивают длину, в такой ситуации появляется лишний элемент, поэтому понижается прочность системы. Лучше покупать подводку необходимой длины.
Фитинги для смесителей
Какими они бывают
Фитинг М10xМ12
На верхнем фото вы видите переходной комбинированный фитинг для импортных смесителей, где на входном отверстии резьбового соединения шаг составляет М12, а стандартная игла на шланге того же российского производства имеет параметр М10.
Настоящая деталь выполнена из латуни 57-3 и прокладкой EPDM. Как правило, комплектация состоит из двух элементов разной длины (24 мм и 30 мм), что служит для удобства монтажа гибких трубок.
Настоящий комплект в любом случае продаётся парой, хотя разная длина не является обязательным условием – есть и одинаковые пары – всё зависит от партии, хотя разные всё-таки встречаются чаще. И в одном и в другом случае между резьбами сохраняется минимальное расстояние 13,5 мм (для коротких).
Terla Freelime – поворотный адаптер для аэратора
Для смесителей в ванной комнате или на кухне очень удобно использовать поворотный водосберегающий адаптер, который не просто поможет сэкономить примерно треть воды при её использовании, но направит струю под нужным вам углом.
Перенаправление потока можно осуществлять в диапазоне 15⁰ относительно носика издива. Он подходит для аэраторов с наружной резьбой и делается из высококачественной латуни.
Hihippo – вращающийся адаптер для экономителя воды
Металлический переходной адаптер Hihippo подходит для любых смесителей с аэратором, у которого наружная резьба имеет 24 мм, и которые представлены в каталоге Drop.
Преимущество этого фитинга состоит в том, что он способен вращаться на 360⁰, что очень удобно для больших раковин – можно помыть любой уголок струёй проточной воды, чего невозможно добиться при повороте излива. Настоящая насадка производится в Тайване и инструкция по эксплуатации даёт гарантийный ресурс на 24 месяца.
Hihippo – адаптер на аэраторы под излив с наружной резьбой
Бывает такое, что носик излива смесителя сделан с наружной резьбой, но все экономителя производятся тоже с наружной резьбой, значит, здесь тоже никак не обойтись без переходника.
Как правило, все водосберегающие устройства имеют диаметр резьбы 24 мм, а такие смесители на носике имеют 22 мм – именно на это и рассчитана такая комбинированная муфта 22×24 мм. Примечательно, что такие фитинги линейки Hihippo могут иметь и другой диаметр – при необходимости вам просто будет нужно замерить резьбовое сечение адаптера и носика и купить подходящий фитинг.
Комбинированный переходник со штуцером для шланга
Иногда, особенно это касается частного сектора, может возникнуть потребность доставки воды в большом количестве в ранее не предусмотренное место – это может быть полив огорода или заполнение какой-либо ёмкости.
В таком случае, совсем не лишним окажется переходник для смесителя под шланг – при его посредничестве вы сможете доставить воду на любой участок вашей усадьбы, лишь бы хватило длины. При выборе такого фитинга вам необходимо знать два параметра – диаметр резьбы на изливе и внутренний диаметр шланга – просто назовите эти цифры в магазине и вам подберут фитинг нужной величины.
Некоторые нюансы монтажа
Чаще всего насадки продаются с уплотнительным кольцом
- Чаще всего насадки продаются с уплотнительным кольцом, которое делается из высокопрочной резины или термопластичных эластомеров, например, это может быть тот же ТМ “WEIIES”, соединивший в себе лучшие качества резины и термопластов.
- О таких уплотнителях было упомянуто не зря – дело в том, что установка переходников любого типа в таком случае не нуждается в дополнительной подмотке фум-лентой, паклей (кабалкой) и уплотнением сантехнической пастой “УНИПАК”. Но это не означает, что такая комплектация полностью избавит вас от проблем – если прокладка перекосится, вы её просто передавите и она придёт в негодность – в этом месте будет протекание.
- В тех случаях, когда переходной фитинг не имеет уплотнителя или вы его случайно повредили – можете смело пользоваться фум-лентой, только лучше всего перестраховаться и смазать вкручиваемое место пастой “УНИПАК” – даже при слабом затягивании резьбового соединения это аннулирует возможность протечки.
https://youtube.com/watch?v=j7pkzDjSyd8
Подключение гибкого шланга
- Перед подключением гибкой подводки необходимо визуально проверить качество обжима гильзы, концевой арматуры, целостность резьбы, фитингов, металлической оплетки, наличие резиновых прокладок.
- Для подключения необходимо использовать сантехнические рукава достаточной длины. Не рекомендуются наращивание одного шланга другим.
- Не допустимо подвергать подводку механическим воздействиям, таким как, изломы, скручивание, растяжения.
- Гибкий шланг необходимо устанавливать с радиусом изгиба не менее 70 мм. Если такое подключение не осуществимо ввиду местонахождения водопотребителя, используется шланг с угловым подключением.
- Ни в коем случае нельзя устанавливать гибкий шланг в натянутом состоянии. Чтоб узнать необходимую длину шланга, нужно рулеткой измерить самый длинный путь от точки водозабора до точки водопотребителя, и прибавить к этому расстоянию минимум 100 мм. Шланг должен слегка провисать, но не быть перекрученным и переломленным.
Момент затяжки резьбовых соединений
При закручивании фитингов не допускается чрезмерное усилие, это может привести к поломке изделия. Допустимое усилие затягивания должно быть указано в техническом паспорте изделия, если его нет, можно воспользоваться таблицей ниже. Считается, что оптимальным моментом затяжки будет завинчивание фитинга вручную до упора, а после, на 1/4 оборота при помощи гаечного ключа. Но несмотря на рекомендации, всё же нужно ориентироваться на собственные ощущения. Если у вас дома есть динамометрический ключ, таблица ниже для вас:
Момент затяжки резьбовых соединений.
Момент затяжки резьбовых соединений.
Разновидности шлангов и запорной арматуры
Не секрет, что как сами шланги, так и краны довольно сильно различаются в зависимости от области применения. Условно можно выделить 3 основных направления. Прежде всего, это оборудование, предназначенное для полива на даче или в частном доме.
Вторым номером идет водопроводное оборудование высокого давления, например шланг для крана на кухню. И последним, но не менее важным и серьезным направлением специалисты выделяют шланги для газа кран для газа лейки и прочее газовое соединительное оборудование.
Оборудование для полива
Данный вид оборудования различается по двум параметрам, это сечение и материал, используемый для изготовления шланга. Если говорить о сечении, то здесь самым популярным является диаметр 13 мм, под него выпускается большинство поливочных кранов.
Хотя для полива больших площадей хозяева предпочитают кран для шланга 3 4 дюйма, это порядка 20 мм.
Соответственно и шланги берутся большего диаметра.
Растягивающийся поливной шланг.
Армированный поливной шланг.
Водопроводное оборудование
Здесь все достаточно просто, соединение шланга с краном на кухне или в ванной комнате осуществляется гибкими полимерными, в некоторых случаях резиновыми шлангами в металлической оплетке. Сама стыковка выполняется посредством герметичного резьбового трубного соединения. Шланги выпускаются для горячей и холодной воды, соответственно маркируются они красной или синей полосой.
Соединение папа мама для монтажа смесителя.
Газовое оборудование
К любому газовому оборудованию всегда относились с особой ответственностью, потому как поломка водопровода или поливной системы максимум грозит затопить соседей или самому вымокнуть. Авария же на газовой магистрали может повлечь за собой намного более серьезные последствия вплоть до реального взрыва.
Материал для газовых соединений также бывает 2 видов. Резиновый рукав, конечно, имеет низкую стоимость, но служить он будет в условиях кухни не более 5 лет. Газовый шланг в стальной оплетке сделан из специальных термостойких полимеров, плюс сверху он укреплен армирующей рубашкой из нержавеющей стали. Любое газовое оборудование, будь-то насадка для шланга на кран, сам кран или соединительный рукав, маркируется желтым цветом.
Газовый шаровый кран.
Какие функции выполняет переходник на кран?
Заказав через Интернет или купив в специализированном магазине самогонный аппарат, в первую очередь проверяют его комплектацию, собирают, и тут обнаруживается досадная оплошность: шланги на месте, а вот подключить их к водопроводу нечем.
Вот тут и нужно как то закрепить шланг подачи воды в холодильник со змеевиком на кран. На помощь придет дивертор, не зря ведь сегодня некоторые производители предлагают купить его отдельно, а то и дарят в качестве подарка. Но не стоит думать, что это только переходник, у него есть и другие функции:
- обеспечение бесперебойной подачи воды к охлаждающим системам самогонного аппарата (холодильнику со змеевиком и охладителю дефлегматора);
- надежность соединения не позволит трубке соскользнуть с крана, залить соседей, пока вы отвлеклись от перегонки;
- универсальные диверторы условно не создают неудобств на кухне, пока длится перегонка. Чтобы набрать воды для других потребностей, можно не снимать переходник с крана, а просто повернуть флажок и поток воды устремится не в холодильник, а в раковину. Но есть и отрицательный момент: пока вода будет течь в раковину или подставленную посуду, она не будет поступать в охладитель самогонного аппарата;
- есть также пластиковые переходники под «советский» кран с фиксацией хомутиком.
Правила выбора шланга
Обращают внимание на присутствие этикетки с перечислением характеристик, что способствует правильному подбору свойств продукции. Другие детали, требующие внимания:
Другие детали, требующие внимания:
- Соответствие диаметра и вида фиксации к установленному оборудованию.
- Вес шланга, например, оболочка из алюминия имеет меньшую массу, чем стальная.
- Материал штуцера – отказываются сразу от изделий с пластиковой втулкой, которая служит ограниченный период и не рассчитана на сдерживание незапланированной нагрузки или гидравлических ударов.
- Гибкость рукава имеет решающее значение, чтобы можно было установить в труднодоступном пространстве — если его изгибать больше имеющейся возможности, изначально можно получить опасные внутренние микротрещины.
- Пресс гильзы должны быть изготовлены из нержавеющей стали, проверяют опрессовку, чтобы трубки имели плотное сцепление и крепко держались.
- Накидные гайки должны быть толстостенными, в противном случае тонкостенные изделия говорят о низком качестве, при их применении будет масса незапланированных проблем.
- Если трубка выполнена из низкосортной резины, материал резко пахнет — нужно отказаться от этого изделия, т. к. протечки и неприятный запах воды гарантированы.
- Соблюдают цветовую маркировку нитей в оплетке – берут продукцию с красным и сине-красным вкраплением, т. к. только с синими нитями не подходят.
Для качественной работы используют шланги отечественного и иностранного производства.
Простые конструкции
Простые изделия отличаются примитивной и понятной конструкцией. Это пластиковые или латунные элементы, которые имеют один вход-выход, но диаметр резьбы может отличаться с разных сторон. Применяются они для наливного шланга или под слив, особенно в тех случаях, когда нужно нарастить длину шланга.
Какими бывают переходники на воду:
Пластиковые с наружной резьбой 3/4 или 1/2. Если быть точнее, то деталь изготовлена из полиэтилена. Стоит недорого и отлично скрепляет сливные и наливные элементы.
Латунные футорки или фитинги на подачу воды. Детали из латуни по праву заслужили роль прочных и надежных соединителей труб. Они хорошо поддаются обработке и имеют как внутреннюю, так и наружную резьбу. Все для того, чтобы насадить шланг и вкрутить конструкцию в отрезок трубы.
Латунные с никелированным покрытием для слива также могут крепиться на заливной шланг. Диаметр подбираете в соответствии с соединениями. К одной стороне крепится шланг, другая вкручивается в трубу с резьбой. Служат до 15 лет.
Хомуты для врезки в трубу. Полиэтиленовые хомуты выдерживают давление до 10 Бар. Позволяют оперативно врезаться в водопровод без демонтажа. Устройство закрепляется болтами, уплотнительная резина обеспечивает герметичность.
Переходники для шланга с фильтром. Простая конструкция имеет встроенный фильтр-сеточку, которая не допускает в машинку мелкий мусор, ржавчину, песок.
Подобные устройства часто применяются для подключения стиральной машины к водопроводу и сливу. Элементы стоят недорого и просто устанавливаются даже новичком-любителем.
Сложные конструкции
Сливной и наливной переходники могут иметь три выхода и более. Это позволяет решить сразу несколько задач по подключению как стиралки, так и другой техники. Такие устройства могут оснащаться кранами, что позволяет вовремя перекрыть воду. Какими они бывают:
Кран-переходник с тремя отводами. Часто используется для подсоединения через смеситель. Рукоятка опускается вверх и вниз для быстрого открытия и закрытия заслонки. Лучше выбирать латунные элементы, которые долго служат. Не используется для стока в канализацию.
Угловой для холодной воды. Поможет компактно разместить коммуникации, особенно когда нет другого выхода. Устройство смотрится эстетично, обеспечивает надежное соединение.
Фитинг с двумя выводами используется для наливной трубы. Отлично справляется с двумя шлангами от стиральной и посудомоечной машины.
Пластиковый тройник. Канализационный элемент идеален для стиралок с сушкой. Третий отвод служит для удаления конденсата.
В статье перечислены самые ходовые элементы, которые используются в домашних условиях. Выбирайте те, что удобно и компактно разместятся в помещении и сэкономят драгоценное пространство. На видео подробно рассказано о кране для СМА:
https://youtube.com/watch?v=KU9e0c3aReg
Как выбрать шланг
Выбирая шланг для смесителя, установленного на кухне, руководствуются следующими соображениями:
- Подводка должна подключаться к сантехническим приборам без каких-либо дополнительных переходников, если все штуцеры для подсоединения и отверстия в кранах имеют один стандартный размер, то диаметр водопроводных труб может отличаться. В этом случае подбирает шланг для смесителя, который имеет размеры накидной гайки в диаметре не 15 мм, а 20 (3/4″), 25 (1″), или 32 (1 1/4″) мм длиной до 2-х метров.
- Цветовая маркировка шланга указывает на область применения, желтая означает назначение для подачи газа, голубая и красная — для подведения соответственно холодной и горячей воды. Обычно приобретают универсальный шланг для крана на кухню, рассчитанный на подачу как холодной, так и горячей воды.
- Длина выбранного шланга должна обеспечивать его свободно висячее положение без натяжения и перекруток.
- Наибольшей популярностью у потребителя, благодаря низкой стоимости и гибкости, пользуются резиновые шланги в армированной оплетке из металлов. Чтобы выбрать качественный шланг в оболочке из нержавейки, которую сложно отличить от алюминиевой, его взвешивают на руке и изгибают – такое изделие весит больше и менее гибко, чем бюджетный аналог.
Применение переходных фитингов для подключения кранов к металлопластиковым трубам
- Качество внутреннего резинового шланга можно определить по запаху — резкие выделения говорят о технической резине и дешевизне используемых материалов.
- Гайка типа американка должна иметь достаточную толщину и длину для надежного резьбового подключения к трубам, предпочтительный материал ее изготовления — хромированная латунь.
- Лучше, чтобы резьбовые штуцеры подводки, которые вкручиваются в смеситель, имели два резиновых кольца, хотя бы одно из них должно располагаться внутри резьбового канала. Некоторые шланги имеют штуцер с одним уплотнительным кольцом на краю — если в смесителе подводящие воду резьбовые гнезда недостаточно глубоки, уплотнитель не попадет в место соединения и подводка даст течь.
- Приобретать все типы подводок лучше в специализированных торговых точках, у которых есть документы на товар и сертификаты качества. Особенно следует быть внимательным при покупке сильфронных видов – часто их выпускают из некачественной нержавейки с низким содержанием хрома, которая ржавеет через один–два года эксплуатации и дает течь.
Стоимость и разновидности гибких подводок
Каким должен быть качественный дивертор?
материал изготовления
Необязательно пищевая, ведь холодная вода в охладителе только «омывает» змеевик, но со спиртовым дистиллятом никоим образом не соприкасается. Неплохими и недорогими бывают переходники из алюминиевого сплава. Он легкий, надежный.
Для обеспечения герметичности соединения дивертора и крана нужны также прокладки из силикона либо ПВХ, капрона. Они должны быть в комплекте. Как правило, есть еще и запасная прокладка.
На выходном штуцере необходимы специальные конусные насечки, надежно удерживающие силиконовый шланг без каких либо зажимов. Хотя если вы чувствуете такую потребность, можно дополнительно зажать шланг хомутиком.
Переходник должен легко вкручиваться в резьбу крана, при этом – сидеть на нем, как влитой, не допуская протечек.
В его нижней части также есть аэратор, а сохранив правильное положение флажка дивертора, вы сможете свободно открывать и закрывать кран.
Загрузка...
