Назначение и установка коллекторов для отопления

Производители

При устройстве системы тёплого пола избежать применения практически неизбежно. Ведь распределительный узел позволяет избежать проблем, о которых вы возможно и не подозреваете. К примеру, регулировочные клапаны на петлях тёплого пола позволят выровнять в них давление, неизбежно разное, при их разной длине. Высокая температура теплоносителя требует дозированного использования. Это значит, что вам придётся изучать продукцию известных производителей. Вот некоторые из них:

«Гребёнки» от Giacomin

В подавляющем большинстве из латуни. Компания предлагает интересные сопутствующие узлы и устройства. В латунном исполнении доступна модульная сборка, посредством соединения байонет. Это позволит собрать узел под любое количество петель тёплого пола. Возможно укомплектовать его практически любой конфигурации от одного производителя, начиная от этикеток для разметки, заканчивая электротермическими головками. Компания была создана в 51-м году Альберто Джакомини и по сей день развивается под руководством этой фамилии

Приятное внимание к мелочам и широкий набор аксессуаров вызывает приязненные чувства, до поры ознакомления с прайсом

Giacomini

Luxor Minuterie Idrauliche

«Luxor Minuterie Idrauliche» – создана в 1960-м. Очередной итальянский производитель качественных компонентов для организации распределительно-смесительных узлов. Продукция подвергается испытаниям, имеет 40 сертификатов разных стран, на сайте производителя сразу приведены наименования фитингов, необходимых на разные типы труб. Будущему владельцу стоит позаботиться об идентификации оригинальных комплектующих. Известные и дорогие марки действительно часто подделывают.

«Luxor Minuterie Idrauliche»

Коллекторы «Rehau»

Этот «монстр» очень широкого профиля известен, как пионер ПВХ и сшитого полиэтилена. Это они в 88-м году первые предложили метод соединения с помощью надвижной гильзы. Лучшие ПВХ профиля, бампера автомобилей и подогрев футбольных полей – в их компетенции. Оригинальная продукция такого производителя гарантированно качественна, что редко или никогда – дешево. Гребёнки из нержавеющей стали или латуни высокого качества, стойкой к вымыванию цинка. Количество подключаемых петель может достигать 12-ти. Шаровые краны, заглушки, кронштейны, воздушный клапан и ниппеля с евроконусом входят в комплект. При установке потребуется совместимая соединительная фурнитура, одноимённой фирмы.  Борьба с подделкой весьма серьёзна.

«Rehau»

Правила монтажа

Коллекторная схема водоснабжения

Разводку сети водопровода с установкой коллектора можно выполнить самостоятельно. Собирают ее по такой схеме: основная труба подключается к гребенке напрямую, без каких-либо ответвлений. К ней подсоединяются трубы, подающие воду для каждого сантехприбора. Устройства удобно монтировать за смывным бачком унитаза. Но допустимы и другие версии.

Чтобы выбрать место для гребенки, принимают во внимание:

• доступность для ремонта и установки;
• влажность (умеренная);
• наличие несущей стенки, на которой закрепляют прибор;
• возможность работ при аварии в любое время суток благодаря допосвещению.

Иногда устройство устанавливают в отдельном помещении либо шкафу. Для закрепления коллектора применяют специальные хомуты.

Гребенки устанавливаются как на горячее, так и на холодное водоснабжение. Для удобства применения и чтобы избежать путаницы, изготовители выпускают коллекторы двух оттенков: красного и синего.

Установку стоит выполнять лишь после того как смонтирована разводка, выставлены счетчики, обратный клапан, фильтры и другие детали водопроводной линии. На точке подключения к главному стояку система оборудуется шаровыми кранами, перекрывающими основной поток. Также здесь размещается фильтр грубой очистки и счетчик, позволяющий контролировать потребление воды.

Потребуется закончить установку водопроводных линий для каждой точки потребления. Для этого стоит оставить в коллекторе свободные отводы, заглушив их сантехпробками. Лишь после этого можно монтировать узел, отвечающий за распределение. Устанавливают его без дополнительного уплотнения.

Проведение монтажа именно в таком порядке уменьшит нагрузку на соединения, поможет избежать их деформации. Это в особенности актуально для непрофессионалов.

При установке нужно принимать во внимание такие моменты:

• Прибор, отвечающий за распределение, непременно комплектуется запорными элементами для регулировки и перекрытия потока.
• Сечение места подключения к основной линии должно быть больше стандартных 15 мм. Такой диаметр вводной трубы позволяет обеспечить потребителя нужным количеством воды при одновременном пользовании несколькими сантехприборами.
• Чтобы нейтрализовать гидроудар, способный причинить серьезный вред водопроводу, нужно установить специальный гаситель.
• На резьбовом соединении вентилей либо выходах с коллектора устанавливают фитинги-переходники. К ним подсоединяются трубы, подающие воду к точкам потребления.
• При оборудовании водопроводом здания с двумя и более этажами может появиться потребность в установке циркуляционного насоса.

Вид

Распределительный – основная разновидность коллекторов. Применяется для распределения теплоносителя по контурам (веткам, петлям) отопительной системы. Дает возможность организовать равномерный прогрев всех отопительных приборов в помещении – радиаторов, теплых полов, бойлеров косвенного нагрева, водяных калориферов.

Распределительные коллекторы бывают двух типов.

• Нерегулируемые (пустые) – простые и дешевые, лишены запорной или запорно-регулировочной арматуры. Используются в случае, если не нужно управлять подачей теплоносителя.
• Регулируемые – более продвинутые и дорогостоящие. Снабжены устройствами, позволяющими изменять расход теплоносителя.

Регулирующий – оснащен запорно-регулировочными вентилями, позволяет дозировать количество подаваемого теплоносителя на конкретный контур. Оснащается вентилями. Обеспечивает экономию денежных средств за счет уменьшения подачи нагревательной жидкости.

Отсекающий – укомплектован запорными (шаровыми) кранами, предназначен для перекрывания подачи теплоносителя на конкретный контур. Полезен при ремонте / монтаже отопительных приборов, так как дает возможность выполнять соответствующие работы без отключения всей системы отопления.

Для чего нужен коллектор?

Устройство выравнивает параметры системы. Коллекторы для водопровода выполняют следующие функции:

1. Регулируют давление. В тройниковой разводке часто снижается напор воды при одновременном использовании водоснабжения несколькими потребителями. Коллекторная система позволяет избежать этого, напор и температура воды в кранах неизменны.
2. Во время проведения ремонтных работ или замены смесителя исчезает необходимость перекрытия водообеспечения по всему стояку. На выходных отверстиях коллектора монтируются краны, регулирующие каждую ветку.
3. Разводка исключает наличие вмонтированных в стену соединений. Благодаря этому снижается вероятность протечек. При выходе из строя фитингов и кранов их замена не повлечет порчу облицовки.
4. При необходимости ввести дополнительную разводку не нужно менять всю проводку. На подключение уходит мало времени, не требуется покупка дорогих деталей.

Распределители обладают хорошими гидравлическими характеристиками, не подвергаются коррозии и могут устанавливаться без специальной прокладки. Преимуществами параллельной системы водоснабжения являются стабильность, практичность, изолированность каждого подключения и возможность регулировки технических норм.

Высокая стоимость разводки — единственный недостаток системы.

Как устроена коллекторная система отопления двухэтажного дома

Главную роль в работе системы играет особый элемент, являющийся распределительным узлом, еще его называют гребенкой.

Распределительный узел является, по сути, видом сантехнической арматуры, предназначенным для распределения теплоносителя но всем магистральным и кольцевым элементам системы отопления.

Коллекторная система отопления

Коллекторную группу дополняют:

• расширительным баком;
• циркуляционным насосом;
• специальными, обеспечивающими безопасную работу системы, приборами.

Коллекторной схемой отопления предусматривается параллельное подключение всех ее компонентов к гребенке.

Строение коллекторного узла следующее:

• входная часть, подключенная к отопительному котлу посредством подающей трубы, служит для приема и распределения нагретого теплоносителя по всему контуру;
• выходная часть предназначена для сбора остывшего носителя и перенаправления его на вход отопительного агрегата, ее подключение производится к обратным патрубкам отдельных контуров.

Принцип действия системы

Главным отличием коллекторной схемы является независимое подключение каждого из отопительных элементов находящихся в сооружении. Это очень выгодно в том плане, что хозяева получают возможность регулировать температуру каждого радиатора отопления, при желании его несложно отключить совсем.

Но при этом элементы сети, находящиеся внутри контура, подключаются последовательно.

Сама гребенка является отрезком трубы большого диаметра, она имеет один вход и несколько выходов, их количество соответствует числу контуров, которые потребуется подключить.

Посмотрим видео:

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

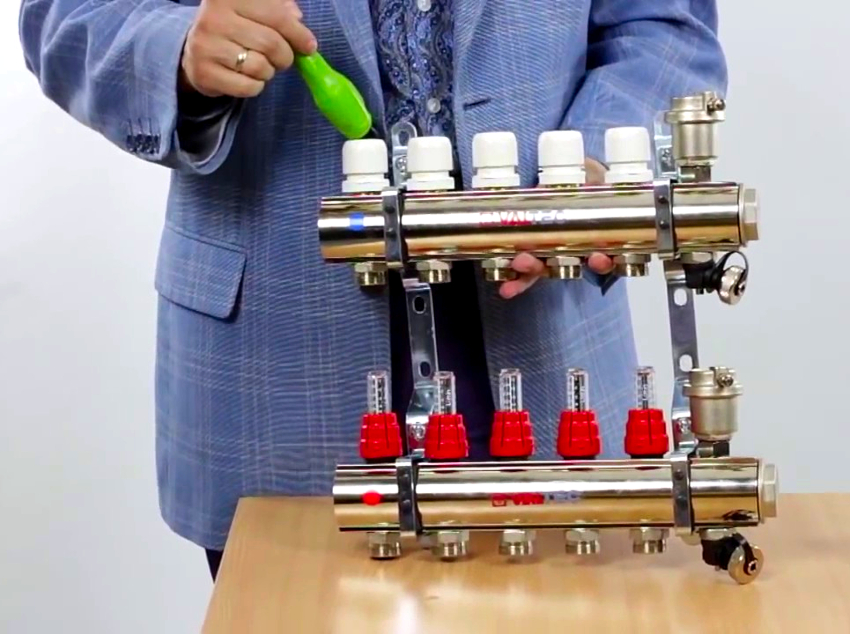

Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.

Отводы

Количество – должно совпадать с числом контуров системы. В свою очередь эту величину рассчитывают в зависимости от количества отопительных приборов, комнат и их площади (при оборудовании теплого пола). На каждый контур приходится по паре отводов:

• «подача» – для перемещения теплоносителя от котла в систему;
• «обратка» – для возвращения остывшего теплоносителя в котел.

В распределительных коллекторах предусматривается 2-12 отводов, иногда этот параметр достигает 16. Регулирующие и отсекающие модели обычно снабжены 2-6 отводами.

Диаметр – выбирается исходя из диаметра трубопровода контуров, которые подключаются к коллектору. Чаще всего встречаются варианты на 3/4 дюйма, 1/2 дюйма, 1 дюйм, 1 1/2 дюйма и 1 1/4 дюйма.

Варианты разводки водопроводной системы в квартире

Схему разводки выбирают в зависимости от количества и расположения точек водопотребления

Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

Последовательная схема

Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.

Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.

Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.

Коллекторная схема

К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.

Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.

Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.

Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.

Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.

Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:

• провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
• не всегда просто найти место для монтажа коллектора.

Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.

Комплексная схема

Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.

Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.

Правила монтажа систем водоснабжения

Обычно краны на коллекторах для холодной воды снабжаются синими ручками, а для горячей – красными.

Водопроводный коллектор следует устанавливать в сухом месте: в кладовке, например, или в коридоре.

Идеальный вариант – установка в шкафу (коллектор снабжен специальными креплениями), но если тратиться на его покупку вы пока не собираетесь, можно просто разместить деталь в какой-нибудь нише.

Как уже говорилось, отсутствие соединений на трубах между приборами и коллектором позволяет прокладывать их скрытым образом. При этом нужно учитывать, что штробление несущих стен не допускается. При скрытой прокладке на все трубы, даже с холодной водой, необходимо надевать рукав из вспененного полиэтилена. Этот материал обеспечит зазор между стенками труб и раствором, необходимый для компенсации свободного температурного расширения.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Пример тройниковой схемы разводки водопровода

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Схема

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

• места установки, а также размеры сантехники;
• точную длину и положение всех труб;
• места поворотов, а также углов изгиба труб;
• где будут находиться водяные фильтры и счетчики;
• максимально возможный в каждом месте диаметр коммуникаций;
• количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера

Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

Данный коллектор имеет запорную арматуру на каждый отвод. На отводах установлены не разборные шаровые краники. Под словом «не разборные» стоит понимать, что в случае выход из строя одно из краников, по отдельности заменить их нельзя, меняется коллектор целиком. ( Или его часть от резьбы до резьбы)

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Либо коллектора для сшитого полиэтилена:

Схема коллекторной системы отопления частного двухэтажного дома

Итак, оптимальный вариант применения коллекторной системы отопления — частный дом.

Составляя схему не следует упускать важные моменты. В системе должен присутствовать воздухоотводчик, место размещения автоматизированного клапана — коллекторы подачи и обратки.

Обязательным элементом является расширительный бак с объемом не менее 3% от суммарного объема теплоносителя в системе. Размещать его рекомендуется перед циркуляционном насосом, на обратке. Этими агрегатами оснащают каждый из контуров. Важным момент — низкая температура носителя обратки позволяет получать максимальную отдачу от работы насосов.

При установке гребенки с гидравлическим компенсатором установка расширительного бака производится перед основным насосом.

Фиксация циркуляционных насосов производится в в таком положении, когда вал расположен строго горизонтально.
