Пневматическая и гидравлическая опрессовка труб: как она производится

Подготовка к проведению работ

Проведение опрессовки – ответственная процедура, требующая подготовительных мер. Перед началом испытаний трубопровода в обязательном порядке:

1. Проводится осмотр с целью выявления визуально обнаруживаемых дефектов (проржавевших участков, отсутствия каких-то деталей и т.п.). При выявлении нарушения устраняются. В тех случаях, когда в системе находится рабочая среда, которую запрещено использовать для проведения тестирования, ее принято освобождать (к примеру, систему отопления освобождают от теплоносителя).
2. Осуществляется промывка труб с целью удаления из них ржавчины, окалины, отложений органического и неорганического происхождения. Некоторые из способов промывки требуют применения компрессора. По завершении промывки проверяется качество ее выполнения. Качество промывки проверяют по состоянию внутренней поверхности вырезанного в произвольно выбранном месте полуметрового участка трубопровода.

Для проведения работ на оборудование обязательно устанавливается манометр, позволяющий контролировать давление

Если в составе нагнетательного устройства отсутствует обратный клапан, удерживающий в системе рабочую среду, и манометр, то их устанавливают после завершения испытаний.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

• Используемый метод испытаний.
• Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
• Дата и адрес проведения испытательных мероприятий.
• Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
• Способы устранения выявленных дефектов.
• Результаты испытаний.
• Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

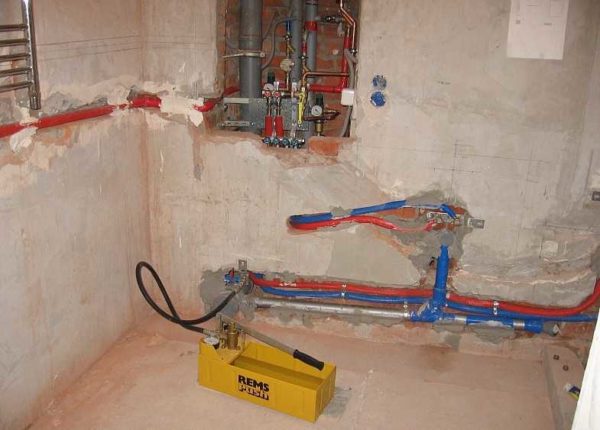

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

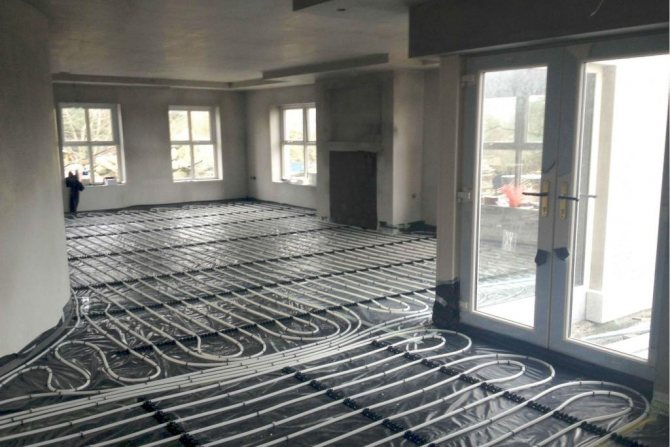

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

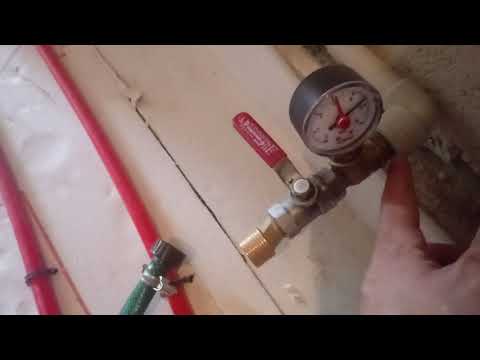

Видео описание опрессовка системы отопления воздухом

В этом видео показана проверка отдельного узла системы с помощью воздуха

Опрессовка на частном участке

Для частных участков чаще всего рабочее давление не превышает 2 атмосфер. Поэтому при проверке используется напор в 4 бара. Во время проведения испытаний можно использовать автомобильные насосы или небольшие компрессоры.

Перед проверкой труб на протечки и устойчивость к давлению требуется слить всю жидкость из системы в большую емкость для повторного использования. Это нужно для того, чтобы в систему не попал теплоноситель с примесями. После этого в контур заливается специальная жидкость со специальными присадками, которые помогают промыть трубы от лишней грязи, накипи или ржавчины.

Перед тем, как промывать систему требуется провести очистку всех водных фильтров и поместить их обратно. Прочистку труб можно делать несколько раз, если это нужно, а температура воды при этом должна быть от 55 до 60°С. После каждого прогона очистителя следует проверять водные фильтры. Промывку можно завершать, если они остаются чистыми после теста.

Опрессовка водой

Если вода после промывки остается чистой, то ее можно использовать повторно для набора давления во время опрессовки. Но для этого следует дать ей остыть до 40-45 °С. Если применяется ручной нагнетатель, то воду нужно заливать в его бак и увеличивать давление в системе с помощью рычага. После того, как оно достигло нужной отметки контур требуется проверять в течение 30 минут.

Аналогично с многоэтажными домами для частных участков также требуется проводить повторный тест системы, если давление упало ниже нормы. Для этого вначале следует найти и устранить протечку.

Если трубы находятся под бетонным покрытием, а на открытых участках течи нет, то нужно искать мокрые пятна на поверхности стен или пола, так как если разгерметизация произошла там, то вода их намочит. Также можно использовать тепловизор для обнаружения течи. Если пятен не видно, а давление падает, то при высоких температурах можно найти проблемное место с помощью этого устройства.

Испытания в многоквартирных домах

В многоквартирных домах тоже может осуществляться опрессовка системы отопления воздухом. Необходимые условия проведения работ мы сейчас и рассмотрим. В том случае, если вы найдете утечки воды, их нужно устранить. Но зачастую без высокого давления в системе найти тонкие щели в швах достаточно сложно. В многоквартирных домах нужно проводить опрессовку как отдельных квартир, так и всех магистралей.

Нужно выполнить подготовку:

1. Осмотрите всю запирающую арматуру. Если задвижки изготовлены из чугуна, то на них обязательно замените сальники. На фланцевых соединениях смените прокладки. Все болты, которые утратили свой первозданный вид, также необходимо заменить. Обязательно устанавливаете новые манометры, старые рекомендуется отправить на поверку, чтобы решить, можно ли их далее использовать для измерений.
2. Обследуйте визуально все трубы, арматуру, чтобы выявить даже мелкие дефекты, повреждения. Если найдете проблемные места, нужно их быстро отремонтировать.
3. Проверьте состояние термоизоляционного материала на магистралях, проложенных в подвале и между этажами.

После подготовки можно приступать к проведению непосредственно опрессовочных работ:

1. Заполняете весь контур водой с низкой жесткостью (чтобы не появилась накипь). Нагнетать в систему ее лучше, конечно, электрическим насосом. Давление — 6-10 бар. В емкость с жидкостью нужно опустить шланги – сливной и подающий. Далее насос подсоединяете к отопительной сети и включаете опрессовщик. Необходимо заранее выставить давление.
2. Засекаете полчаса – в этот период давление должно оставаться практически на одном уровне. В том случае, если не падает давление, можно считать проведение испытаний оконченным. Можно заливать в систему рабочую жидкость и начинать активную эксплуатацию.
3. Если давление падает, то в системе отопления имеются дефекты. Порядок работ при опрессовке системы отопления воздухом примерно такой же, но придется использовать мыльный раствор – без него сложно найти утечку. Как только найдете дефекты, можно приступить к опорожнению системы и ремонту. После осуществляете повторную диагностику всего отопления.

Аналогично проводится и узел ввода – давление при этом должно быть порядка 10 бар.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Проведение процедуры на предварительном этапе

Видео: гидровлическая проверка водоснабжения и отопления

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

• Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
• Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
• Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
• Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
• Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
• Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

Опрессовка – что это такое?

Опрессовка системы отопления воздухом в частном доме нужна для того, чтобы проверить герметичность всех соединений. Как только вы сделаете все монтажные работы, нужно провести испытание и ввод в эксплуатацию. Но если обнаружатся течи, использовать систему запрещается. Опрессовка – это испытание отопительной системы путем нагнетания в нее воздуха или жидкости под давлением, которое будет превосходить рабочее примерно в два раза.

В частных домовладениях нужно тщательно проверить все контуры радиаторов, теплых полов, а также соединения

Обязательно нужно уделить должное внимание бойлерам, электрическим насосам, водонагревательным котлам, если таковые имеются в конструкции системы. Требования к проведению опрессовки будут рассмотрены далее в нашей статье

С помощью опрессовки вы сможете определить способность всех элементов и материалов выдерживать продолжительное время высокое давление. В том случае, если испытания закончились удачно, можно приступать к эксплуатации оборудования. Если нет, то проводится устранение дефектов и повторная диагностика.

Опрессовка труб отопления

Есть 2 разных способа опрессовки отопления: водный и воздушный. С помощью первого варианта чаще всего производится тестирование всех тепловых систем. Для этого в специальный кран закачивается жидкость под давлением, с помощью которой можно быстро обнаружить места прорыва и протечек.

Воздушный способ – это менее эффективный метод для проверки труб, но его главное преимущество в том, что во время морозов воду использовать нельзя, так как она может замерзнуть. Чтобы найти течь используется мыльная вода, которой смазывают подозрительные места. Основной способ поиска – это определение прорыва на слух. Давление в системе нагнетается с помощью компрессора через вентиль, в который должна подаваться вода.

Для многоэтажных построек существуют определенные правила проверки, которые показывают минимальное давление для теста. В водонагревательных, панельных и конвекторных системах оно должно быть 10 атмосфер, а в контуре с стальными или чугунными трубами – 6 бар.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

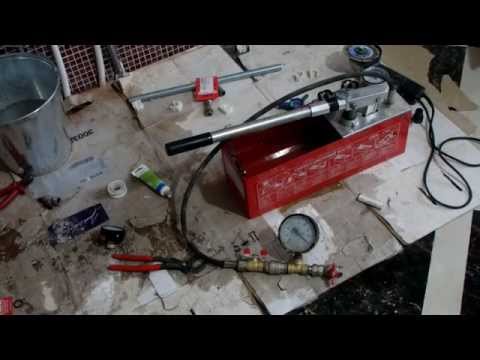

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Смотрите это видео на YouTube

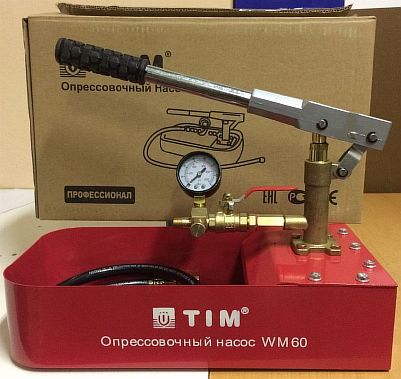

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

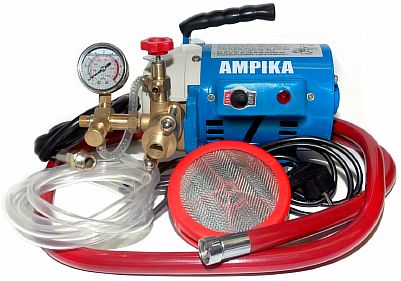

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

• объём системы отопления;
• частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Смотрите это видео на YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Стоимость

• протяженность (внутренний объем) системы;
• возраст системы и состояние входящих в ее состав элементов (количество ржавчины и грязе-солевого налета);
• тип используемого оборудования.

Цены у различных исполнителей даже в пределах одного города могут отличаться в 2 – 3 раза. Дешевле всего берут за свои услуги частные бригады и мастера.

В среднем за промывку и опрессовку отопительной системы здания площадью 400 кв. м (двухэтажное) исполнители берут от 7 до 15 тыс. руб. Как показала практика, при умении торговаться можно договориться о выполнении этого объема работ за 4 – 5 тыс. руб. Работа будет выполнена за 1 – 2 дня.

Та же работа в здании на 5 тыс. кв. м (5 этажей) будет стоить от 30 до 80 тыс. руб.

Некоторые исполнители указывают цены в пересчете на единицу объема (150 – 250 руб./куб. м) или времени (500 – 1000 руб./час).

О разновидностях антисептиков для выгребных ям вы узнаете в этом обзоре.

Как найти протечку

При воздушной опрессовке протечку можно найти на слух: будет слышен характерный свист выходящего воздуха. Но если на слух найти место не получилось, следует промазать места соединений мягкой кистью с раствором жидкого мыла. Воздух надует пузыри, и вы найдёте источник проблемы.

Если дело в стыках, можно разобрать место соединение и вновь загерметизировать его с помощью ленты фум.

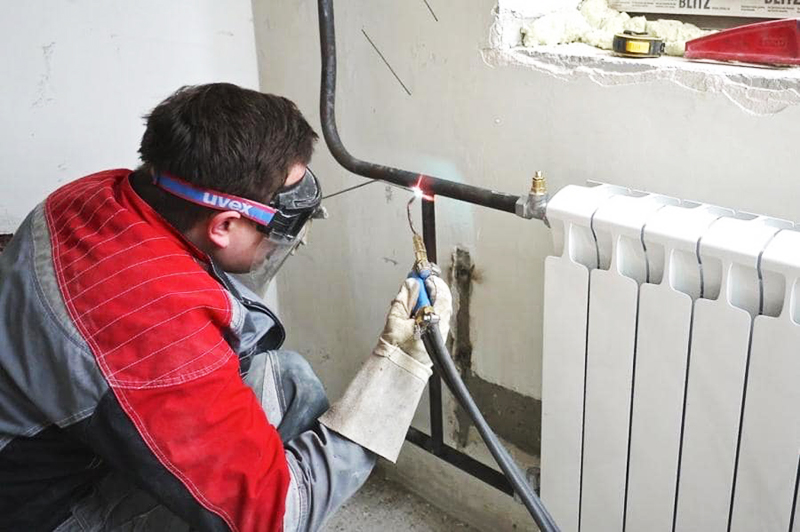

ФОТО: zamena-radiatora.ruПри повреждении труб не исключено, что придётся менять всё колено

При гидравлическом способе всё гораздо проще – место протечки даст знать о себе фонтаном воды или лужей под местом соединения.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).
