Сборка и установка коллектора водяного теплого пола

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

• Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
• Нельзя установить расходомеры;
• Требуется защитный ящик большего размера из-за массивности конструкции;
• Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

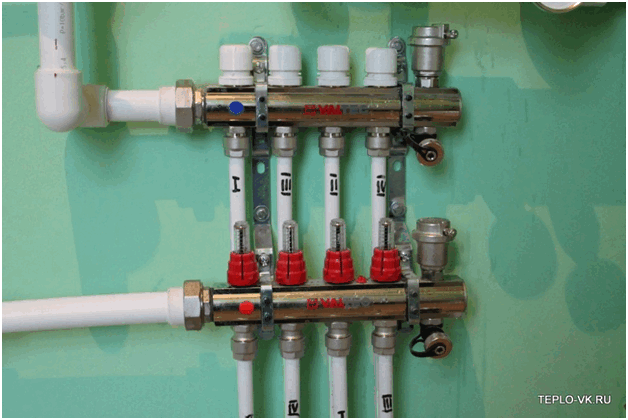

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Как работает коллектор

Коллектор — это своеобразный центр из труб, вентилей, манометров, фитингов и других вспомогательных узлов, выполненных из металла или пластика. Устройство выполняет функцию смесителя технической воды, которая поступает из отопительных контуров. Им же и распределяется теплоноситель обратно по трубам.

В результате работы коллектора температура воды на различных участках выравнивается и, соответственно, в отапливаемых помещениях стабильно прогревается воздух.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода отправляется по подключенным контурам и трубам. За время их прохождения она остывает и с помощью циркуляционного насоса возвращается в коллектор через обратку, где смешивается с горячим теплоносителем. Соотношение горячей и остывшей воды регулируется специальными клапанами, а за температурой и давлением следят датчики.

Коллектор

Температура теплоносителя в обычных радиаторах 70-95°C, а в системе теплых полов она должна быть 30-50°C. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

Вот именно в таких случаях и требуется работа коллектора, ведь котел способен выдавать теплоноситель только одной температуры.

При фиксировании датчиком повышения температуры клапан закрывается и горячая вода поступает в меньших количествах. После того как теплоноситель остыл, клапан снова открывается. Остывшая техническая вода из трубы обратного хода подается под напором, а горячая из котла — по необходимости.

Зачем нужен коллектор

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Коллекторный шкаф: назначение, разновидности и преимущества

Коллекторный шкаф

Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.

Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.

Различают два типа коллекторных шкафов:

Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.

Наружный коллекторный шкаф

Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.

Встраиваемый коллекторный шкаф

Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.

Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

• Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
• Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Дополнительные приспособления, которые устанавливаются в коллекторы

Схема устройства солнечного коллектора.

Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.

Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

• смесительный клапан;
• ниппель;
• переходник;
• тройник;
• колено;
• муфта;
• насос для циркуляции;
• шаровый кран;
• соединитель коллектора;
• коллектор;
• внешние и внутренние соединители;
• приспособление для отвода воздуха.

Схема вакуумного коллектора.

Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:

• термоголовка с датчиком;
• смесительный клапан;
• муфта;
• гайка;
• тройник;
• ниппель;
• насос для циркуляции с подсоединенными кранами;
• заглушка;
• коллекторное устройство;
• шаровые краны;
• фитинги;
• накидные гайки;
• металлопластиковые трубы.

Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.

Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.

Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

• Смесительный клапан для установления температуры теплой воды;
• Насос для поднятия давления в системе;
• Клапаны балансировки и запора ;
• Коллектор для входа и выхода;
• Терморегуляторное устройство с контрольным датчиком;
• Манометры для определения давления в сети;
• Приборы удаления пузырьков воздуха из системы отопления;
• Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Как выбрать коллектор для теплого пола?

Схема коллекторной стабилизации.

Подобная конструкция должна выбираться, исходя из того, какое количество денежных средств возможно потратить на ее сооружение. Кроме того, есть параметр, который обязательно следует соблюдать. Подобным параметром является количество выходов на коллекторе. Данное число будет зависеть от того, какое количество труб нужно подключать к коллекторной конструкции.

Правильно произвести абсолютно точный расчет количества петель получается не во всех случаях. По площади помещения они отличаются друг от друга. В некоторых из помещений может понадобиться монтаж двух петель. Приблизительный расчет количества подобных элементов можно выполнить, исходя из того, что на 1 м² приходится 6,5 м/п трубы. Полученное значение нужно умножить на площадь отапливаемого помещения. Число, которое получилось в итоге, следует сравнить с существующими длинами труб в бухте. Следует заметить, что в некоторых случаях целесообразнее всего сделать несколько петель, чтобы не осталось много лишней трубы от бухты. Можно взять коллектор на один контур больше, а лишний — заглушить.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 90, тогда как в змейке греющая труба будет изогнута на 180.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

• с фитингами для подсоединения контуров;
• с кранами интегрированного типа;
• с вентилями для регулирования воды.

Назначение коллектора

В конструкции водяного теплого пола коллектор выступает в качестве приспособления способствующего равномерному поступлению уже подогретой жидкости на все участки системы обогрева напольного покрытия.

Установка распределителя производится вместе с регулирующими клапанами насосом. Иногда в комплекте такого смесительного узла необходим и байпас.Благодаря коллектору обеспечивается беспрерывный рабочий процесс всех веток теплого пола.

В конструкцию распределительного устройства входят приборы контроля тепла, воздушные фильтры, запорные и терморегулирующие датчики и термометры. С помощью такого оснащения осуществляется регулировка температурного режима:

• горячая вода поступает в коллектор;
• устройство способствует смешиванию нагретого теплоносителя с уже охлажденной обраткой.

Такой процесс позволяет поступать воде в систему теплого пола с температурой не превышающей требуемые показатели.

Советы от профессионалов

При установке данного устройства нужно обращать внимание на следующие рекомендации:

Габариты встраиваемого в стену шкафа для коллекторного узла

• толщина коллекторного ящика должна соответствовать габаритами узла;
• нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
• ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.

Если использовать готовую коллекторную группу, можно значительно упростить монтаж данного устройства. Его очень легко установить самостоятельно без помощи специалистов.

Значение коллектора для отопительной системы

Технологические возможности теплого пола позволяют его использовать, как полноценную отопительную систему для обогрева всего жилого объекта или в качестве вспомогательного варианта. Успешно сегодня реализовываются небольшие, ограниченные в технологическом плане, проекты подогрева полов с помощью жидкого теплоносителя. Ванная комната, детские комнаты и другие, небольшие по площади помещения, успешно отапливаются водяными, уложенными в пол трубами.

Схема подключения теплых полов без коллектора

Но в большинстве случаев, такие варианты обогрева не являются регулируемыми. Какая температура воды в батареях центрального отопления или в системе ГВС, такой интенсивности и будет нагрев полов в ваших помещениях. Большая инертность и отсутствие точной регулировки являются основными недостатками теплых полов, сделанных по упрощенной схеме.

Решить проблему позволяет установка смесительного узла, подключение коллектора теплого пола вместе с другим, необходимым оборудованием. Для ванной комнаты при использовании тип подключения «стояк- водяной контур», установка такого сложного узла не рентабельно и нецелесообразно. Однако при использовании системы отопления «теплые полы» в больших масштабах, коллектор станет удобным инструментов регулировки и безопасности.

Автономные отопительные системы жилых объектов, задача которых – нагрев напольного покрытия в жилых помещениях, должны быть оборудованы специальной подготовительной станцией. В состав смесительного узла входит коллектор и насос, оборудование, без которого ваш теплый пол станет «кладбищем расходных материалов».

Схема подключения оборудования без циркулирующего насоса

Для теплого водяного пола, где основная работа выполняется подогретой водой, циркулирующей в трубопроводе, важным моментом функциональности является распределение водяных потоков. Благодаря конструкции распределительного узла достигается необходимая температура воды в водяном контуре, оптимальная интенсивность водяного потока. С помощью коллектора удается установить в жилых помещениях необходимый температурный режим, осуществлять безопасные включение, выключение системы.
