Как смонтировать насосную станцию самостоятельно

При кажущейся простоте процедура создания насосной станции – довольно сложный процесс, который требует, чтобы были выдержаны следующие требования:

1. Дебит скважины или колодца должен быть достаточным, чтобы обеспечить все потребители необходимым количеством воды, даже если все их включить одновременно на полную мощность.
2. Трубопровод должен иметь достаточную пропускную способность, чтобы не создавать избыточного давления в одних узлах, и не быть несостоятельных на выходе. Сечение рассчитывается исходя из производительности станции водоснабжения.
3. Производительность не может быть недостаточной, чтобы поднять воду с глубины источника на поверхность и передать ее по трубам к самому удаленному потребителю. Производительность – количество жидкости, прокачиваемой за час.

Если говорить упрощенно, насосная станция, собранная собственными руками, должна предполагать соответствие требований потребления и фактических рабочих параметров. При этом нужно правильно ее разместить.

Оборудование размещается в помещении, кессоне или другом месте, где не бывает отрицательных температур, если она будет работать круглый год. При этом необходимо, чтобы все узлы были доступны для демонтажа, ремонта и обслуживания.

Установка насосной станции на даче

Подключить на даче насосную станцию своими руками очень просто. Вооружитесь инструкцией по эксплуатации к насосной станции, парой разводных ключей и необходимым набором фитингов и запорной арматуры и следуйте нашей пошаговой инструкции по установке.

1. Установите насосную станцию на предназначенное для нее место. С помощью болтов закрепите станцию на месте. Чем надежнее будет закреплена станция – тем меньше будет чувствоваться вибрация и слышен шум ее работы. Лучше производить установку на бетонную или кирпичную основу, так как деревянный настил со временем может прогнить. Рекомендуем также использовать резиновые прокладки между ножками станции и полом, чтобы дополнительно снизить вибрацию станции.
2. Труба (или жесткий шланг), которая будет подавать воду в станцию должна иметь с одной из стороны обратный клапан. Если ваша насосная станция снабжена погружным насосом, тогда обратный клапан необходимо ставить непосредственно перед входным отверстием в станцию. В другом случае – обратный клапан должен располагаться на трубе со стороны источника, т.е. на ее “подводной” части.

Установка обратного клапана

1. Для увеличения срока службы насосной станции – перед входным отверстием также устанавливают фильтр грубой или тонкой очистки, чтобы попадающая вода в станцию была уже отфильтрована.
2. Подключите вводную трубу с установленными обратным клапаном и фильтром к станции, используя соединительные муфты (в комплект поставки станций обычно не входят).
3. К выходу из станции (малое отверстие) подсоедините трубу или шланг вашего водопровода. Здесь также можно использовать фильтры грубой и тонкой очистки для улучшения качества потребляемой воды.
4. Да, насосная станция подключена к системе водоснабжения вашей дачи вашими же руками. Давайте устроим системе тест-драйв! Не убирая далеко гаечные ключи, включайте насосную станцию в электросеть. При необходимости затяните сильнее элементы крепления станции и соединения труб.

Успешный запуск насосной станции на даче

Если насосная станция сразу не запускается, то скорее всего в системе много воздуха и мало воды для запуска, а самостоятельно с этим могут справиться только самовсасывающие насосы. В этом случае вам нужно найти сверху насосной станции металлический болт и, открутив его, используя тонкий шланг наполнить систему водой. Возможно вам понадобится повторить эту операцию несколько раз, чтобы насос запустился в штатном режиме.

Состав оборудования насосной станции

Для того чтобы поднять воду из скважины нужно насосное устройство. Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

Насос для системы водоснабжения

Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор. Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

Гидроаккумулятор

Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле, которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

Узел автоматики для насосных станций

Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

Трубы для домашнего водопровода

Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

Самодельная насосная станция в доме

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства

Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться

Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

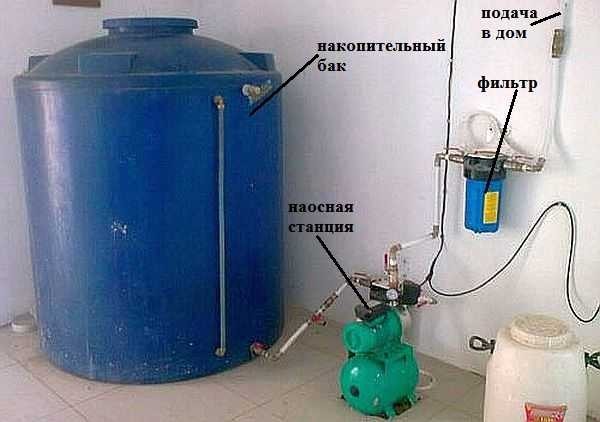

Насосная станция и с накопительным баком, и с гидроаккумулятором

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Установите редуктор давления

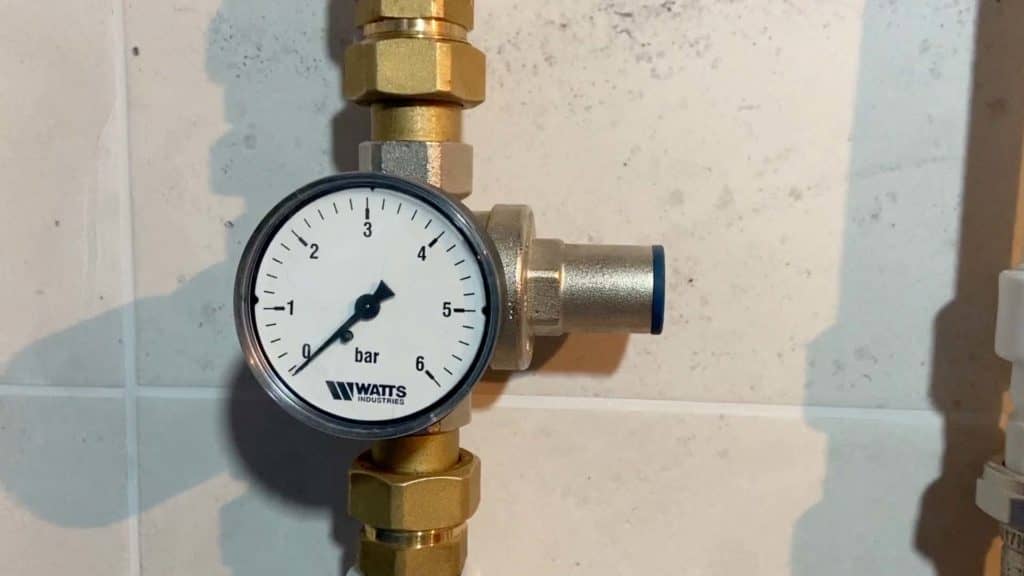

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Разновидности эжекторных насосов

Эжекционный насос – это полезная в хозяйстве вещь, особенно если на участке присутствуют глубокие скважины. Чтобы было удобно ими пользоваться, необходимо выбрать подходящий для себя вариант насосного оборудования.

Существует несколько типов эжекторных насосов, они делятся по принципу работы и устройству:

1. Пароэжекторный насос откачивает газообразные среды из замкнутых пространств. Благодаря этому поддерживается разряженная среда. Такие эжекторы используется достаточно часто.
2. Струйный паровой эжектор высасывает газы или воду из замкнутого пространства за счет энергии струй пара. В этом случае струи пара выходят из сопла и заставляют двигаться воду, которая выходит из кольцевого канала через сопло.
3. Газовый (или воздушный) эжектор сжимает газы, которые уже находятся в разряженной среде, с помощью высоконаправленных газов. Этот процесс происходит в смесителе, из которого вода перетекает в диффузор, где она тормозится, а напряжение растет.

Эжекторные насосы обладают отличными эксплуатационными свойствамиТакже эжекторы отличаются по месту их установки:

1. Встроенный водяной эжектор устанавливается внутрь насоса или рядом с ним. Благодаря такому расположению прибор занимает минимум места и не боится грязи. Кроме того, такие устройства не требуют установки дополнительных фильтров. Они используются для скважин, глубина которых не более 10 метров. К тому же встроенные эжекторы издают при работе массу шума и требуют мощного насоса.
2. Устройство, которое называется выносным (или внешним), может устанавливать на некотором расстоянии от насоса, но не более 5 метров. Их нередко ставят в самой скважине.

Все разновидности эжекторов подойдут для использования в частном доме. Они помогают быстро откачать из скважины воду, несмотря на ее глубину.

Установка насосной станции своими руками

Рассмотрим, как происходит подключение насосной станции к скважине своими руками. Монтаж системы производят в несколько этапов.

Этап 1 — установка насоса

Поверхностный насос нуждается в защите от замерзания в зимний период, поэтому его следует устанавливать в одном из следующих мест:

• внутри дома, например, в подвале;
• в утепленном кессоне (крытый приямок рядом со скважиной);
• внутри небольшой утепленной будки.

Площадка, на которой устанавливается агрегат, должна быть ровной и твердой.

Лучше всего выполнить подливку из железобетона. Менее трудоемкий вариант – установка насоса на деревянный щит.

При подключении всасывающего трубопровода важно удостовериться в отсутствии зазоров и щелей, через которые может подсасываться воздух. Распространенная ошибка – монтаж обратного клапана не той стороной

Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости

Распространенная ошибка – монтаж обратного клапана не той стороной. Убедитесь, что стрелка на его корпусе указывает в сторону движения потока жидкости.

Перед первым запуском в корпус насоса и во всасывающую магистраль необходимо залить воду. То же самое необходимо делать и после длительных простоев системы.

Этап 2 — настройка реле давления насосной станции своими руками

В продажу реле давления поступает в уже отрегулированном виде, обычно рабочий диапазон лежит в пределах от 1,5 до 3 атм. Но по разным причинам может возникнуть необходимость изменить настройки. Вот что следует сделать:

• Отключите насос от сети.
• Снимите крышку с реле (под ней вы увидите две пружины, надетые на штоки с навинченными гайками).
• Чтобы уменьшить или увеличить давление включения, соответственно, ослабляйте или подтягивайте гайку большой пружины.
• Чтобы уменьшить или увеличить рабочий диапазон, соответственно, ослабляйте или подтягивайте гайку малой пружины.

От сжатия малой пружины зависит именно величина рабочего диапазона, а не давления отключения. Таким образом, если изменить натяг большой пружины, то «поплывет» не только давление включения, но и давление отключения.

Если реле не новое, обязательно проверьте, нет ли грязи или накипи в его присоединительном отверстии. Наличие загрязнений может привести к некорректной работе устройства.

Этап 3 — монтаж гидроаккумулятора

Для защиты от вибраций между корпусом гидроаккумулятора и строительными конструкциями – полом или стеной – помещают прокладки из резины. Переходник из того же материала можно использовать и для подключения к трубопроводу.

Пока бак не наполнен водой, нужно проверить давление воздуха в нем. Делается это обычным способом – путем присоединения автомобильного манометра к имеющемуся на корпусе золотнику.

Рекомендуемое давление воздуха указывается в характеристиках бака. Обычно оно составляет 1,5 атм, но незначительные отклонения допускаются.

В идеале давление воздуха должно быть на 10% меньше давления включения насоса.

При недостаточном давлении воздух в гидроаккумулятор следует закачать обычным насосом.

В первый раз заполнять бак водой нужно с осторожностью, особенно если внутри него установлен резиновый баллон (груша), а не мембрана. Если стенки слиплись от долгого простоя, баллон не сможет раскрыться в полном объеме и сильный напор воды разорвет его

Составные части насосной станции на основе погружного насоса

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

• Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
• Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
• Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
• Реле давления — подробно рассматривалась здесь.
• Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
• Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
• Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
• Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
• Фильтр грубой очистки — может применяться обычный грязевик или колба

Если собрать все вышеперечисленное в один узел, то получится следующее:

Это конечно же не единственный вариант для сборки насосной станции и здесь нет блока защиты от «сухого хода».

Он устанавливается на напорной магистрали до первой точки разбора.

В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше.

Для примера рассмотрите модель реле давления Italtecnica PM5-3W.

Italtecnica PM5-3W

Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления.

Но надежность такого узла ниже, чем у вышеописанной сборки.

К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Как работает?

Особенности

Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:

• расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
• место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
• при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.

При использовании насосных станций пользователь может столкнуться со следующими неприятностями:

• насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
• в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).

Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции

Как выбрать?

При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.

Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.

При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.

Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.

Виды

В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:

• насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
• погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
• канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.

Установка

Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.

Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце

Как подключить?

Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:

Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.

Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.

При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему

При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.

Принцип работы эжектора

Подъём воды с большой глубины – главное достоинство эжекторных насосов. В скважину опускается только подающая труба. Насос остаётся на поверхности, служит дольше и свободно поддаётся контролю и обслуживанию. Конструкция эжектора проста. Его функционирование происходит за счёт таких элементов:

• сопло;
• смеситель;
• всасывающая камера;
• диффузор.

Устройство и принцип работы внутреннего эжектора

В системе эжектор включается в часть трубопровода. Работает устройство, опираясь на закон Бернулли, который является производным закона сохранения энергии. Он гласит, что сужение потока жидкости и возрастание её скорости (динамического давления) снижает статическое давление этой жидкости на окружающую среду. Поэтому сопло эжектора – это патрубок, суженный в конце. Уменьшение сечения провоцирует ускорение, поток жидкости из сопла отправляется в смеситель. Там создаётся разность давления, которая втягивает воду из всасывающей камеры и через диффузор поднимает объединённый поток наверх.

Отдельное помещение в доме

Оптимальным решением для насосной станции будет
использование отдельного помещения, где шум не будет слышен. Конечно, сделать
такую конструкцию не составит труда, однако ее придется отапливать, что за
собой влечет определенные затраты. Учитывая сегодняшнюю стоимость на
энергоркесурс, стоит понимать, что данный
вариант, абсолютно не подходит, так как на отепление помещения уходит больше средств.

@Nasosnaya_stanciya

Конечно, если есть возможность, то можно установить станцию в подсобном помещении. Такой вариант возможен в случае, когда колодец или скважина находятся в непосредственной близости от дома. Хорошим решением для станции может стать подвал, который находится ниже поверхности земли.

@Nasosnaya_stanciya

Во-первых, шум будет поглощаться грунтом, не передавая его в дом, а во вторых на определенной глубине всегда остается определенная температура и вода не сможет перемерзать. Если выделить под насосную станцию кладовую, то в таком случае помещение придется тщательно шумоизолировать.
