Самодельный обратный клапан: подробно о том, как сделать обратный клапан своими руками

Содержание статьи:

Воздушный мембранный клапан.
Назначение, особенности конструкции и сферы применения
Как изготовить обратный клапан своими руками
Теория
Канальные вентиляторы с обратным клапаном Soler & Palau
Запорная арматура – виды и правила монтажа
Опасность в цифрах
Советы и рекомендации
Типы прижимных механизмов
Как изготовить обратный клапан для вентиляционных систем
Воздушный мембранный клапан.
Сообщества › Кулибин Club › Блог › самодельный клапан сброса избыточного давления
Выводы

Воздушный мембранный клапан.

Устройство представляет собой мембранный клапан (вентиль) с функцией принудительного открытия.

1. Когда воздух самопроизвольно двигается из квартиры в вентиляционную шахту, створки клапана открываются под напором воздуха.

2. Когда воздух из вентиляционной шахты начинает двигаться в квартиру, створки клапана захлопываются, и клапан герметично запирается.

3. Для того чтобы, при избыточном давлении в вентиляционной шахте, обеспечить проветривание помещения, используется вытяжной вентилятор.

По этой незамысловатой схеме я и пострил первый воздушный клапан. В качестве двигателя для самодельного вентилятора был использован мотор «ЭДГ-2К» мощностью всего 5 Ватт от старинного магнитофона.

Первая модель вентилятора выявила ряд недостатков. При высоком давлении воздуха в шахте, 5-ваттный двигатель не мог обеспечить нормальную вентиляцию. Да и сальники у этого двигателя были не очень удачной конструкции, из-за чего подшипники приходилось слишком часто смазывать. К сожалению, этот самодельный вентилятор не сохранился, поэтому я его предъявить не могу.

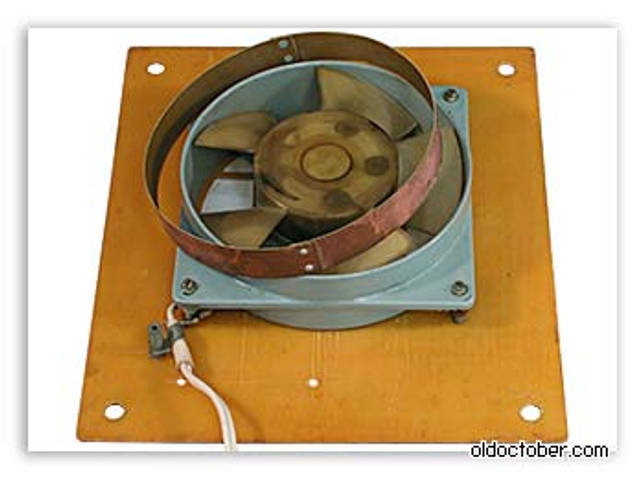

При первой же возможности, я заменил самодельный вентилятор фабричным приборным вентилятором ВН-2 мощностью 20 Ватт. В те времена, как раз их приходилось ремонтировать, и кое что попадало в «сухой остаток».

По счастливой случайности, диаметр самодельного вентилятора почти совпал с диаметром ВН-2, и клапан не пришлось переделывать. Я только просверлил четыре новых крепёжных отверстия, а старые заклеил скотчем.

Всё бы так и работало, да однажды супруга пошла к соседям, живущим этажом ниже как раз тогда, когда работал вентилятор. Вернувшись, она доложила, что шум от нашего пропеллера у соседей слышен в несколько раз громче, чем у нас, хотя их квартира располагалась даже не под нами, и общей вентиляционной трубы у нас с ними не было. Вот такой акустический парадокс.

Предполагаю, что отчасти это было связано с тем, что вал вентилятора ВН-2 вращался в шарикоподшипниках, а сам вентилятор не был изолирован амортизаторами, а отчасти, возможно, с какими-то неведомыми резонансными явлениями в вентиляционной системе.

Так или иначе, решено было серьёзно усовершенствовать эту конструкцию.

Вот, что получилось в результате.

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

металлический корпус;
входное отверстие, которое закрывается клапаном (чтобы предотвратить перекос последнего в процессе его работы, на нем специально выполняют направляющие ребра);
резиновое кольцо;
пружина, которая надевается на направляющие выступы клапана;
пробка;
уплотнительные прокладки.

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Сжатый воздух, создаваемый компрессором, поступает во входное отверстие клапана.
Под воздействием давления сжатого воздуха сжимается пружина, открывая клапан и пропуская воздух в пневмосистему.
После выключения компрессора и падения давления воздуха в рабочей камере пружина разжимается и перекрывает воздушную магистраль.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

системах, предназначенных для всасывания жидких сред;
трубопроводах, по которым транспортируются горячие газы;
трубопроводных системах, используемых в холодильных установках;
системах кондиционирования и вентиляции;
канализационных системах.

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Совет! В идеале, подойдет шарик от старой компьютерной мышки. Он имеет резиновое покрытие, которое обеспечит более герметичное прилегание к впускному отверстию.

Воздушный обратный клапан изготавливается следующим образом.

Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

Совет! Чтобы шарик при работе компрессора не вылетел через боковой отвод, в нем также можно нарезать резьбу и вкрутить ограничитель с отверстием.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

Теория

В кубе кипит спиртсодержащая жидкость. Если выходное отверстие для пара будет перекрыто, начнет расти давление. Одновременно будет повышаться и температура кипения жидкости. Энергия щедро льется в куб и накапливается каждую секунду, но этот процесс не бесконечен. Рано или поздно произойдет механическая разгерметизация куба. Например, сорвет хомут, и крышка выстрелит в потолок. Если бы на этом всё закончилось, то и обсуждать было бы нечего. Легкий ремонт кухни, замена люстры – дела житейские.

Однако после разгерметизации давление в кубе резко падает, в результате вся накопленная энергия освобождается и приводит к резкому, взрывообразному закипанию всего объема навалки (спиртосодержащей жидкости в кубе). Образовавшийся спиртовой пар вылетает из куба, попутно вынося с собой изрядную долю навалки.

Канальные вентиляторы с обратным клапаном Soler & Palau

При мощности 12 Вт канальный вентилятор с обратным клапаном выдает свыше 2000 оборотов. Уровень звукового давления составляет 37,5 дБА, перевести величину на русский язык без ознакомления с темой авторам слабо. Если бы стандартные дБ, цифра действительно мала, перевод непрост, зачем путать народ, непонятно. Витают слухи, дБА измеряется с применением специального фильтра, отсекающего не фиксируемое ухом. Получается мощность шума, воспринимаемая человеком. Лишенная инфра-, ультразвука.

Хотим попрощаться, остальные тематические вопросы уместно задавать фирме Poler & Palau. Специалист объяснит, как работает вытяжка с клапаном.

Во время работы системы вентиляции может измениться направление тяги воздуха. В этом случае эффект будет обратный — в помещение будут проникать плохие запахи, прекратится воздухообмен. Для предоставления этого необходимо самостоятельно сделать обратный клапан для вентиляции или приобрести готовую заводскую модель.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

корпус с рабочей камерой;
регулирующий орган;
исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

муфтовые – применяется резьба;
фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Опасность в цифрах

Например, в кубе было 40 литров спирта-сырца, избыточное давление, сорвавшее крышку, составило всего 0,5 атмосферы, что близко к реальности. В результате примерно 10 литров кипящего спирта-сырца вылетит из куба и зальет все вокруг, обваривая людей и домашних животных. Еще примерно 10 литров превратится в пар и мгновенно образует в помещении взрывоопасную концентрацию спиртового пара. Если самогонщик – двоечник, пренебрегающий элементарными правилами техники безопасности, и работал на открытом огне, взрыв будет незамедлительным.

Ну, а если хозяина не было в этот момент на кухне и его не обваренный организм сохранил способность к мышлению, то он медленно и аккуратно откроет все окна, устроит сквозняк и, возможно, избежит более тяжелых последствий.

Последствия же объемного взрыва весьма впечатляющи – это вынесенная стена к соседям, улетевший через дорогу балконный блок. Бывают и другие чудеса. Когда непосредственно на кухне вообще ничего не произойдет, а взрывоопасная смесь воспламеняется от искры в соседней комнате и разрушения произойдут именно там.

Как показывает статистика большие диаметры колонн вовсе не избавляют их владельцев от рисков работы с пожаро-взрывоопасными жидкостями. Такова специфика нашего хобби.

Советы и рекомендации

Подбирая модель обратного клапана, нужно учитывать ряд параметров, вытекающих один из другого:

Дебит источника не может превышать производительности насоса.
Погружной насос выдает давление, достаточное для обеспечения всех потребителей.
Сечение шланга и трубопровода соответствует производительности насосного оборудования.
Пропускная способность клапана равна параметрам, указанным выше.

Собирая систему своими руками, нужно учесть, что все соединения должны быть абсолютно герметичны. В противном случае, образуется течь, и вода даже при перекрытом клапане будет вытекать из трубопровода. Для герметизации используются специальные резиновые прокладки, ФУМ-лента, герметики, мастика для резьбы. Используя последнюю, нужно помнить, что при демонтаже могут возникнуть трудности.

Клапан – это приспособление, которое создает временное препятствие потокам жидкостей или газов в разнообразных системах и устройствах. Дроссель в газовой плите, ниппель в автомобильной или велосипедной покрышке для ножного насоса, заглушка в надувном матрасе или вентиль бурового насоса – это лишь малый список сфер применениям клапанов.

Давайте рассмотрим это устройство подробнее.

Типы прижимных механизмов

Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.

В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.

Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.

1.на затвор изделия направляется вода.

2.на ее перемещение влияет сила пружины, которая сдерживает поток.

3.повышенное давление становится выше силы сжатия, шток, установленный на золотнике поднимается вверх.

4.жидкость поступает в выходной трубопрокат.

5.количество воды в системе приходит в норму.

6.затвор при помощи пружины закрывается, возвращаясь в изначальное состояние.

Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.

Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.

Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.

Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.

В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.

Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.

Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки

Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.

Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.

Особенности затворов в зависимости от высоты, на которую поднимаются.

Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.

Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.

Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Воздушный мембранный клапан.

Устройство представляет собой мембранный клапан (вентиль) с функцией принудительного открытия.

Так или иначе, решено было серьёзно усовершенствовать эту конструкцию.

Вот, что получилось в результате.

Сообщества › Кулибин Club › Блог › самодельный клапан сброса избыточного давления

Комментарии 22

что-то упустил на видео и по моему самой важной части нет — из чего сделано и как соединены свечка и остальной корпус клапана?! втулка немного утапливается в свечу и сваривается. Болт надо законтрить

Чтоб от переизбытка чувств не начал раньше травить

Болт надо законтрить. Чтоб от переизбытка чувств не начал раньше травить.

я такой клапан приделаю в пневмо сигнал шооб не перекачивал и шоб не нагревался насос классно супер голова

Спасибо! прысни в него силиконовой смазкой или еще чем чтоб не было коррозии шарика!

ок это пока моя задумка вот вот скоро замутим просто гараж проблема

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

в баллончике с краской помница что то было!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый шарик при нагреве может сгореть ((((

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый при сварке вытечет как вода)

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

просто 100 рублей и никакого головняка

Силиконовая смазка в помощь! и на изготовление ушло не более 30 минут.

Источник

Выводы

Цена на различные клапана колеблется в пределах 700 – 3000 рублей. А изготовленный из подручных материалов в домашних условиях обойдется рублей в 300. Плюс своя работа, да и той не много.

Обратный клапан нельзя назвать предметом первой необходимости, однако в некоторых случаях он бывает поистине необходим. В качестве примера можно привести сооружение вакуумной камеры, когда для откачки воздуха нужно использовать именно обратный клапан. Его конечно можно приобрести в специализированных магазинах, однако можно также соорудить в домашних условиях, что мы и предлагаем сделать прямо сейчас.

Первым делом давайте посмотрим видео по изготовлению самодельного клапана:

Чтобы изготовить обратный клапан, нам понадобится: – штуцер с резьбой на 15; – сантехнический шланг для унитазов с двумя штуцерами; – 3 миллиметровый болт длиной 4-5 см; – две гайки; – кусок резины от автомобильной камеры.

Начнем изготовления обратного клапана с его основной части. Для этого нам необходим наш болт и кусок резины. Вырезаем от резины круглую прокладку и проделываем посередине отверстие, чтобы сквозь него провести болт.

Далее берем прямоугольный кусок железа маленького размера, сверлим на него отверстие диаметром чуть больше болта.

Надеваем на болт поочередно кусок железа, гайку, шайбу, кусок резины и направляющую.

Далее берем штуцер с резьбой и делаем на нем пропил по размере железного прямоугольника так, чтобы он плотно ложился в свое место.

Заготовки готовы, а это значит, что можно приступить к сборке обратного клапана.

Со сборкой основной части клапана все ясно, так как эту часть мы проделали выше. После этого вставляем эту часть в штуцер с резьбой так, чтобы резинка чуть-чуть выходила снизу штуцера. При необходимости можно отрегулировать длину накрутив или открутив гайку на болте.

На нижнюю часть штуцера закручиваем вторую гайку со вторым штуцером. Тут автор дает предпочтение штуцеру, который используется на газовых трубах в домах.

Сверху автор накручивает маленький кранчик, однако это не обязательно

Кранчик можно свободно заменить обычной гайкой, однако следует обратить внимание на то, чтобы диаметр верхнего отверстия гайки был меньше диаметра штуцера, чтобы зафиксировать железный прямоугольник

Такой клапан можно использовать при собственноручном изготовлении вакуумной камеры, о которой мы поговорим в ближайшее время.

В каждом частном или многоквартирном доме предусмотрена система вентиляции.

Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

Оценка статьи:
