Как правильно сделать подключение водонагревателя

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

Подключение бойлера в квартире

Этот момент мы уже вскользь упоминали, сейчас же обсудим его более детально. Чем отличается такая установка? Тем, что в большей части квартир очень мало свободного пространства. Поэтому зачастую водонагреватели монтируются на задней стенке в туалете (то есть там, где обычно располагается настенный шкаф). Алгоритм действий следующий.

Шаг первый. Покупка бойлера. Для наших целей подойдет устройство объемом не более десяти литров – модели побольше в шкаф попросту не влезут. Затем освобождаем шкаф от всего содержимого, дабы получить доступ к трубам канализации.

Шаг второй. Максимально точно отмеряем межцентровое расстояние крепления. Обозначаем высоту шкафа, дистанцию между стеной и ним. После получения всех необходимых цифр берем рулетку и приступаем к разметке поверхности стены. Далее в требуемых местах проделываем отверстия, забиваем туда дюбели, а в них вкручиваем анкеры.

Шаг третий. С помощью анкеров вешаем водонагреватель.

Шаг четвертый. Крепим обратно дверку шкафа. После этого остается подсоединить устройство к электросети и централизованному водоснабжению (это делаем так, как описано в пунктах выше).

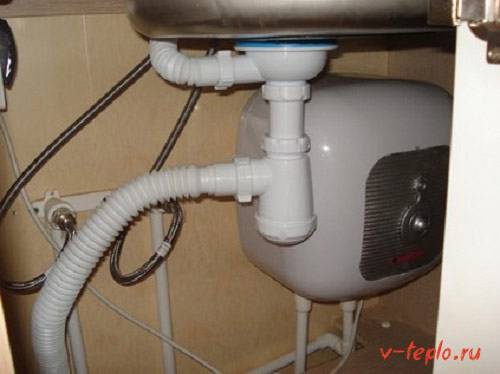

Монтируем нагреватель под раковину

Отличным местом для монтажа водонагревателя может послужить пустота под раковиной. Применяем для этого миниатюрное устройство, предпочтительнее прямоугольное. Мешать после установки оно не будет, да и защита от влаги весьма надежна. Хотя здесь тоже обязательно нужно позаботиться о заземлении, иначе будет риск поражения током.

Важная информация! Ни в коем случае не недооценивайте миниатюрные бойлеры! Практически все они обладают мощностью, которая позволяет получать порядка двух литров нагретой воды за минуту.

Что касается схемы установки, то существенных отличий от уже описанной она не имеет.

Чего лучше избегать при установке?

• Ремонт любого типа нужно выполнять исключительно в соответствии с требованиями безопасности.
• Бойлер запрещается включать раньше, чем он наполнится водой.
• Нельзя подключать его к магистрали, где давление выше шести атмосфер.
• Никакой самодеятельности – не вносите никаких изменений в конструкцию.
• Не сливайте воду с подключенного к сети водонагревателя.
• Не применяйте комплектующие, которые не рекомендованы изготовителем.
• Не стоит использовать водонагреватель без соответствующего заземления.

В итоге отметим, что современные технологии позволяют любому человеку, вне зависимости от места его проживания (город, поселок) иметь должный уровень комфорта, важным элементом которого является постоянная горячая вода. У бойлера есть множество достоинств, главным среди которых является полная автономия, да и схема подключения водонагревателя вполне может реализовываться собственноручно. На этом все, удачи в работе и теплых зим!

Типы водопровода

Варианты подключения настенных водонагревателей могут сильно различаться в зависимости от типовых особенностей водопровода. Надежность соединения полипропиленовых труб обеспечивается специальными оконечными муфтами и поворотами. Трубы должны быть стабилизированными, с наличием дополнительного армирующего слоя в виде алюминиевой фольги.

Схемы разводки водопровода для подключения водонагревателя

Подключение к металлическому водопроводу выполняется при помощи специальных хомутов, выдерживающих значительные нагрузки и обладающих так называемой «врезкой» в виде специального патрубка.

Особой популярностью пользуются легкие и прочные, удобные в установке и эксплуатации металлопластиковые трубопроводы, монтаж которых осуществляется открытым способом.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Виды бытовых водонагревателей

Различают следующие группы устройств:

• проточные;
• накопительные.

Первый из вариантов предназначен для постоянного нагрева воды. Такие устройства включаются при открывании крана. При этом сразу нагревается вода. Преимуществом подобных агрегатов является отсутствие необходимости в выборе места установки — они располагаются возле смесителя. Такая возможность обусловлена компактными габаритами. Кроме того, проточные устройства обеспечивают быстрый нагрев.

Однако агрегаты данного типа имеют существенный недостаток — они характеризуются высокой мощностью. За счет этого обеспечивается существенная скорость нагрева. Но вместе с тем отмечается увеличение уровня потребления электроэнергии. Еще одним недостатком является сложность монтажа, т. к. необходимо обеспечить выделенную линию для подключения к сетевому напряжению из-за высокой мощности агрегата.

Техническое устройство бойлера накопителя

Накопительный бойлер представляет собой объемный бак. Для нагрева воды предусматривается электрический нагревательный элемент. Он соединен с термостатом, посредством которого контролируется температура, обеспечивается возможность автоматического включения и отключения бойлера, если температурный режим существенно изменяется.

Техническое устройство бойлера.

В нижней части конструкции предусмотрен отсек, где расположен терморегулятор. Его применяют, чтобы задать верхний предел температуры нагрева воды. По достижении этого уровня агрегат отключается. Если вода остынет достаточно сильно, бойлер снова включится. В большинстве случаев максимальное значение данного параметра составляет +70°С. Для подключения бойлера к системе отопления или водоснабжения предусмотрены патрубки.

Конструкция должна быть оснащена предохранительным клапаном. Данная деталь устанавливается в нижней части устройства — возле одного из патрубков, предназначенных для подведения трубопровода. Благодаря такому элементу нормализуется давление внутри корпуса. Его основной функцией является отведение избыточного количества горячей воды, что не позволяет баку деформироваться под воздействием существенной нагрузки.

Конструкционное исполнение аппаратов нагрева

Различают следующие типы накопительных устройств:

• вертикальные;
• горизонтальные.

Во втором из случаев монтаж требует осторожности. Рекомендуется определить нагрузку, оказываемую устройством, на вертикальную перегородку

Бойлеры характеризуются объемом 50 л и более. После заполнения их вес увеличивается в несколько раз и достигает 50 кг (при наименьших габаритах агрегата) или 100 кг. Если такой нагреватель установить на перегородке, которая была возведена из недостаточно прочных материалов, вскоре произойдет обрушение конструкции.

Следует располагать подобную технику на несущей стене

Причем важно учесть, из какого материала она изготовлена. Наилучшим вариантом является бетон и кирпич

В обоих случаях несущая стена выдержит воздействие существенной нагрузки, оказываемой водонагревателем. Для крепления предусматривают анкеры (2 шт.). Устройство просто навешивается на штыри без необходимости в дополнительной фиксации.

Типы накопительных устройств.

Горизонтально ориентированные нагреватели чаще предназначаются для установки на полу. В этом случае отсутствуют ограничения по установке, т. к. не нужно предварительно определять прочность основания. Для упрощения монтажа патрубки отличаются по цвету. Так, синий используется для подведения коммуникаций холодного водоснабжения, красный — для горячего трубопровода.

Технические особенности подключения бойлера

Водонагреватель чаще устанавливают в ванной или в туалете. Здесь наиболее близкое расположение к трубам. При врезке в систему нужно устанавливать запорные краны на холодную и горячую подачу, а также обратный клапан на холодный провод. Это упрощает отключение прибора при нечастой эксплуатации. Например, когда речь о подключении водонагревателя к водопроводу на даче. Правильно провести все эти манипуляции не составляет особого труда, но нужно учитывать материал самого водопровода.

Как подключить нагреватель к стальным трубам

Уже никто не монтирует системы подачи воды при помощи сварки — когда специалист вырезал трубу и приваривал к ней переходник. Теперь доступны специальные тройники, работающие по принципу хомута. Для их монтажа необходимо выполнить шесть шагов.

1. Выбрать место для установки.
2. Зачистить его при необходимости (от ржавчины, краски).
3. С помощью резиновых прокладок разместить на трубе переходник.
4. Закрепить его болтами.
5. С помощью перфоратора или дрели просверлить трубу через специальное отверстие.
6. Закрепить кран.

После того как все 6 шагов проделаны, можно продолжать подключательный процесс.

Как правильно подключить водонагреватель к водопроводу из полипропиленовых труб

Нужны:

• запорная арматура и тройник,
• муфта,
• паяльный прибор,
• ножницы для резки.

Хотя без вспомогательного орудия не обойтись, сам процесс несложный:

1. Не забудьте первоначально перекрыть доступ к воде.
2. Вырежьте небольшой кусок трубы под размер тройника в выбранном месте.
3. Окончания трубы нагрейте паяльником и зафиксируйте фитинг.
4. Подсоедините к тройнику отрезки арматуры.
5. Зафиксируйте муфту и подведите к ней кран, который будет связывать трубопровод с нагревателем при помощи гибкого шланга.

В квартире, где отсутствует горячий водовод, монтаж будет намного проще.

Обратите внимание: перед работой нужно перекрывать воду в стояках!

К слову: Как слить воду из водонагревателя Аристон и других: 8 шагов

Требования к электромонтажным работам

Чтобы читатели «Сам электрика» не подвергли свою жизнь опасности и смогли без проблем подключить электрический бойлер к сети, предоставляем несколько простых правил, которые нужно учитывать:

1. Обязательно выключайте электроэнергию на главном щитке при монтажных работах.
2. Соединяйте провода только через клеммные колодки либо пайкой. Никаких «дедовских» скруток быть не должно.
3. Позаботьтесь о защите водонагревателя УЗО и заземлением. Если в доме двухпроводная сеть, обязательно сделайте систему заземления на участке. Что касается квартир старого типа — хрущевок, в которых очень часто нет заземления, тут выйти из положения можно, подключив бойлер через УЗО и автомат. Можно также осуществить подключение к электросети через дифавтомат, который объединяет в себе два вида защиты. В том случае, если нет «земли» на даче, сложностей возникнуть не должно, т.к. PE-защиту совсем не сложно сделать своими руками.
4. Так как вода будет проходить рядом с электроприборами, позаботьтесь о качественной защите электропроводки от попадания влаги. Приобретайте розетки со степенью защиты не менее IP44, автоматический выключатель и УЗО должны находиться во влагозащищенном корпусе.
5. Если агрегат будет подключаться напрямую к сети (не через розетку), используйте негорючий кабель ВВГнг либо его более качественное исполнение – NYM.
6. Крепления к стене должно быть надежным. Как правило, емкость бака может достигать 100 литров. Толщина анкера в этом случае должна быть не менее 8 мм. На стену из гипсокартона производить установку бойлера не рекомендуется. В этом случае лучше разместить водонагреватель на полу.

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Установка бойлера

Схема установки электрических водонагревателей своими руками.

Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:

• электроинструменты и инструменты для сантехники;
• арматура: краны, муфты, тройники и т.п.;
• рулетка;
• пластмассовые 12 мм дюбели и крепления;
• электроперфоратор с победитовым сверлом на 12 мм диаметра.

В первую очередь необходимо подвести к месту будущего все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.

Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.

После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.

На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и . Затем просверлить отверстия для намеченных креплений.

Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.

Необходимо к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.

Еще раз убедившись, что все сделано правильно, можно в сеть!

Установка водонагревателя (ЭВН) за 9 шагов

1. При разметке отверстий главное – не ошибиться в межосевом расстоянии между кронштейнами. Размещать электроводонагреватель на стенке шкафа не стоит, высока вероятность вырвать крепление с корнем. Надежнее сверлом пройти дерево насквозь и прикрепить кронштейны непосредственно к стене дома при помощи перфоратора и анкерных болтов.

2. Сначала соберите анкеры с крепежными кронштейнами в одно целое. Переделать анкерное соединение после установки очень сложно.

3. Глубина отверстий под крепеж должна быть на 5–10 мм больше длины анкера. Так как подвесные пластины с двумя установочными отверстиями, то анкеры для каждой из них забивайте поочередно. Нарушение этого правила может привести к заклиниванию пластин, что затруднит дальнейший монтаж. После погружения анкера до гайки подтяните его ключом.

4. Наш водонагреватель снабжен тремя штуцерами: для подсоединения холодной воды, для подачи потребителю подогретой воды и для опорожнения прибора. Со штуцеров контура водоснабжения снимите защитные колпачки, удалите резиновые заглушки.

5. Все резьбовые соединения уплотните льном. Сверху нанесите уплотнительную смазку (можно использовать нить для герметизации резьбы, фум-ленту и прочее). При помощи разводного или гаечного ключа на штуцер забора холодной воды установите предохранительный клапан, который обычно входит в комплект поставки. Как правило, на нем указано направление подачи холодной воды: стрелка должна указывать на корпус. Если подобной метки нет, нужно ориентироваться по сбросному носику: он должен быть направлен вниз от водонагревателя.

6. Для профилактики или ремонта, при которых водонагреватель необходимо отсекать от контура водоснабжения, можно установить запорные вентили (краны). Резьбу уплотните льном и смазкой. Соберите при помощи двух разводных (или газовых) ключей.

7. Смеситель к системе подключите “родной” гибкой подводкой, которая отличается от обычной.

8. Собранные вместе тройники и краны подсоедините к системе гибкой подводкой. Завершающий пункт – подключение к подающей трубе с холодной водой, к горячей трубе – для подачи подогретой воды.

9. Электроводонагреватель готов к работе. После установки ЭВН следует проверить все соединения на течь. Облегчит поиск слабых мест обычная салфетка или туалетная бумага: если “тестер” промок, значит соединение следует подтянуть.

Тонкости подключения нагревателя к водопроводной сети

Осуществляя врезку оборудования в трубы для холодной и горячей воды, следует ставить на них запорные краны, а на вход холодной воды – еще и обратный клапан. Без этих приспособлений монтаж нагревательного аппарата производить нельзя. Они дают возможность отключать бойлер при обслуживании и ремонте.

В ситуациях, когда давление воды, подаваемой в жилище, находится на высоком уровне, специалисты советуют к обратному клапану (к его «носику») подключать специальную сливную трубку, второй конец которой выводят в канализацию. Делают это для того, чтобы иметь возможность использовать воду из двух источников – непосредственно из нагревателя и из централизованной системы горячего водоснабжения.

Сливная трубка на обратном клапане бойлера

После врезки и подключения оборудования схема ваших действий должна быть следующей:

• перекрываете на стояке для подачи горячей воды запорный кран;
• открываете на бойлере краны подачи воды;
• «убираете» из водонагревателя воздух, открыв на смесителе «горячий кран».

В тот момент, когда вода потечет из смесителя непрерывным потоком, закрываете горячую воду. Вы наполнили бак агрегата водой, необходимой для его нормального функционирования

Обратите внимание – включать бойлер без предохранительного клапана нельзя. Еще одна тонкость. Монтаж оборудования для нагрева воды лучше осуществлять рядом с участком раздачи горячей воды из трубопровода

Тем самым потери тепла в трубах будут сведены к минимуму

Монтаж оборудования для нагрева воды лучше осуществлять рядом с участком раздачи горячей воды из трубопровода. Тем самым потери тепла в трубах будут сведены к минимуму.

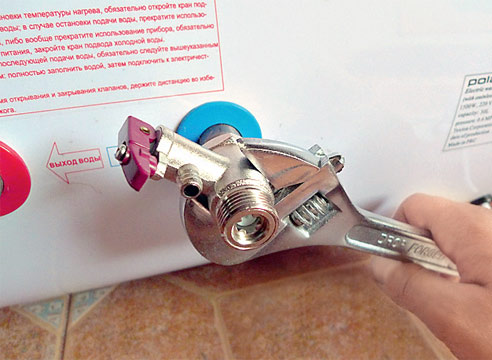

Предохранительный клапан нагревателя

В городской квартире с этой точки зрения оптимальным местом установки бойлера считается стена (задняя) санузла – там он будет находиться действительно близко к «горячим» трубам. Если желания ставить прибор в туалете нет, монтируйте агрегат в другом месте. Но тогда обязательно заизолируйте участки «родного» трубопровода дополнительными трубами с разрезом в продольном направлении. Они без проблем налезут на стандартные трубные изделия и обеспечат требуемый уровень теплоизоляции.

Добавим, что в загородных домах, где центральный водопровод отсутствует, бойлер можно наполнять из специальной емкости для воды. Схема крепления водонагревателя при этом остается прежней. А дополнительный бак ставится на 2–2,5 метра выше крышки установленного агрегата.
