Насосная станция в частный дом: принцип работы и популярные модели

Принцип действия

На этапе монтажа бытовая насосная станция подключается к системе водоснабжения, а ее всасывающая магистраль с водозаборным устройством на конце опускается в колодец или другой источник воды.

Работа двигателя насоса контролируется управляющим элементом, в качестве которого применяют реле давления или автоматику давления.

Эти устройства имеют различный принцип действия. Реле давления запускает насос в случае падения давления в системе до определенной отметки и останавливает его работу, как только давление достигнет максимального значения.

Автоматика давления реагирует на движение воды в трубопроводе.

Мембранный бак-аккумулятор представляет собой резиновую камеру, помещенную в герметичный металлический корпус, в котором с помощью обычного автомобильного насоса поддерживается определенное давление воздуха.

Во время работы станции резиновая емкость заполняется водой до тех пор, пока давление внутри нее не уравновесится давлением закачанного в бак воздуха.

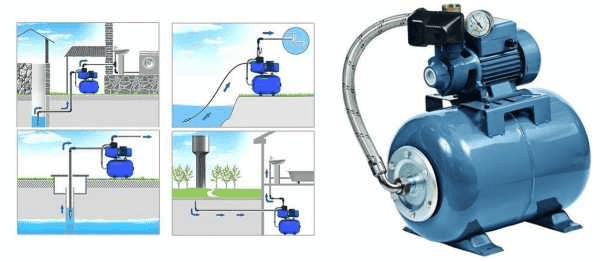

Принцип работы насосной станции

Благодаря наличию упругой воздушной подушки, охватывающей резиновую камеру с водой, мембранный бак может выполнять две функции:

1. поддерживать некоторое время требуемый напор в системе водоснабжения без участия насоса, благодаря чему сокращается количество включений двигателя, во время которых он работает в самом тяжелом режиме;
2. амортизировать возникающие в момент запуска насоса гидроудары, препятствуя таким образом разрушению элементов трубопровода и запорной арматуры.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

• Станция должна располагаться на минимальном расстоянии от источника воды.
• Требуется поддержание определенного температурного режима.
• Принятие мер по снижению уровня шума от работы насосной станции.
• Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Принцип действия насосной станции с гидроаккумулятором

Когда вы выбираете подключение с гидробаком, важно определиться с выбором относительно объема резервуара. Он напрямую зависит от предполагаемого суточного количества потребляемой воды (это стоит рассчитать заранее, учитывая, сколько людей проживает в доме и какой техникой они пользуются)

Для большой семьи нужен бак от 100 литров. Чем меньше резервуар, тем быстрее изнашивается мембрана, поскольку подкачка производится чаще. Но если используется мало жидкости, а гидроаккумулятор слишком большой, то неиспользуемый ресурс может застояться и испортиться, поэтому аксиома «чем больше, тем лучше» здесь не актуальна.

Принцип действия показан на схеме:

Смысл таков: внутри, как в автомобильную шину, через ниппель подкачивается воздух, создавая внутреннее давление в 1,5 атмосфер. Когда работает насос, то вода попадает в полость с обратной стороны мембраны. Тем самым, чем больше жидкости, тем сильнее сжимается груша – значение давления растет. Когда подача влаги не работает, то в кран течет вода, благодаря влиянию кислорода.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

В стандартных моделях место под воду занимает коло ⅓ от общего объема резервуара, остальное – сжатый воздух. Его основное назначение – поддержание постоянного напора в водопроводных трубах. Вторая задача гидробака – снизить воздействие гидроударов н оборудование. Для этих целей подойдет и скромных размеров бак. Однако чем он меньше, тем больше циклов включения/отключения происходит, а это негативно сказывается на оборудовании.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: «Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции»).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

• Сборка и установка эжектора.
• Герметичное закрепление оголовка.
• Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Главные отличия насоса от насосной станции

Работа насосной станции Чтобы сделать выбор между насосной станцией или погружным насосом, нужно учесть, сколько времени планируется эксплуатировать устройство: оно будет работать только во время дачного сезона или хозяева проживают в доме постоянно. Если люди приезжают на дачу редко, оборудование желательно убирать, чтобы не украли. Демонтировать погружной агрегат легче, чем перенести в другое помещение насосную машину со всеми трубами и шлангами.

Основные отличия:

• При работе насосного стационарного агрегата подкачка воды происходит в гидроаккумулятор. Когда в нем достигается нужное давление, реле выключает устройство, а жидкость переходит к потребителю. Гидроаккумулятор – это часть оборудования, связанная с остальными узлами. В погружном насосе не предусмотрен запас воды, он включается каждый раз, когда наверху открывают кран. Чтобы меньше эксплуатировать агрегат, необходимо присоединить к нему накопительный бак отдельно. Его можно сделать большим – до 200 литров, в таком случае насос будет включаться один раз в сутки.
• Погружной прибор расходует намного меньше электроэнергии, так как не тратит ее на всасывание, как это делает станция.
• Станцию слышно в жилом помещении, если она расположена недалеко, погружной агрегат трудно услышать, даже если он находится за стенкой, потому что жидкость снижает вибрации, а двигатель расположен в толще воды.
• Преимущество погружного прибора в глубине, из которой он способен поднять воду на поверхность – до 50 метров. Станция качает жидкость максимум с 10 метров.
• Стоимость насосной машины выше, чем погружного насоса.

Преимущества есть у обоих разновидностей, недостатки тоже, но каждый рассчитан на индивидуальную ситуацию, поэтому к выбору нужно подходить осознанно.

Сложнее выбрать между поверхностным насосом и поверхностной насосной машиной. Здесь на первый план выходит принцип работы и среда, в которой будут работать устройства.

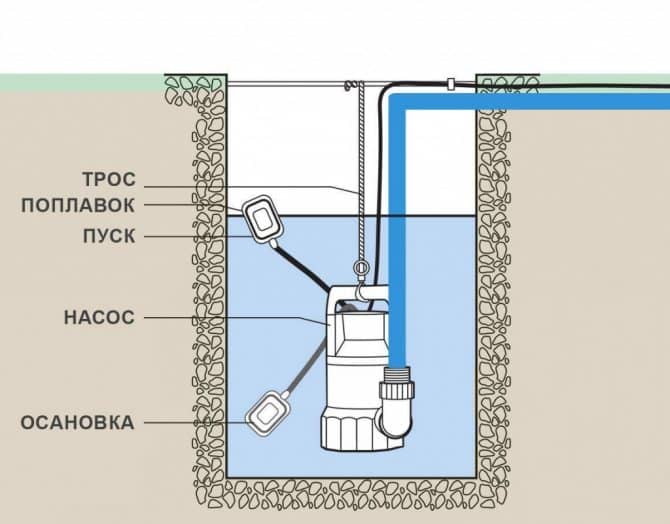

Схема работы погружного насоса По мнению специалистов, общих характеристик между станциями и обычными агрегатами больше. При выборе между насосной станцией или насоса с автоматикой смотрят на КПД: если он одинаковый, разницы в работе нет.

Отличие насосной станции от поверхностного насоса:

• цена – насосы выпускаются без накопительного аккумулятора, следовательно, стоят дешевле;
• станция рассчитана на стационарное использование, а насос можно перемещать;
• станция габаритнее;
• марка производителя: часто простые насосы без накопителя служат дольше, чем купленная стационарная установка неизвестного происхождения.

Не рекомендуется экономить на оборудовании, от качества работы которого будет зависеть комфорт всех жильцов. Если в продаже нет подходящего насосного поверхностного устройства, лучше купить насос немецкого производителя, установить накопительный резервуар и сократить частоту включений до 1 – 2 раз в сутки.

Параметры давления в гидроаккумуляторе

При настройке параметров водопровода необходимо найти «золотую середину» между максимальным давлением, позволяющем функционированию сантехники и минимальным для щадящего режима эксплуатации трубопровода и его элементов:

• Для полноценной работы сантехники в системе должно поддерживаться давление в пределах 1,4-2,6 атмосферы.
• Для уменьшения нагрузки на мембрану гидроаккумулятора производители рекомендуют выставлять давление не ниже 2 атмосфер.
• Регулировка давления происходит в каждом случае индивидуально, в зависимости от используемой аппаратуры, количества сантехники, длины водопровода и так далее.

К примеру, для одноэтажного загородного дома небольших размеров вполне достаточно 1,5 атмосферы. Для коттеджа в несколько этажей — естественно, этот показатель должен быть увеличен. Но он не должен превышать максимально допустимое давление, указанное в технических паспортах сантехники — иначе она выйдет из строя.

Помимо этого, высокое давление создает лишнюю нагрузку на соединения в системе, что повышает риск их разгерметизации и появления течи.

Производители насосного оборудования: кому отдать предпочтение

Учитывая, что насосная станция для частного дома является дорогостоящим оборудованием, к тому же предназначенным для эксплуатации в течение длительного периода, то при выборе, естественно, всплывает вопрос о том, какому производителю отдать предпочтение.

Конечно, сразу появляется желание купить установки известных мировых брендов, например, от Grundfos или Wilo. И в этом есть резон, так как это оборудование давно завоевало любовь потребителей за надежность и безотказность. Единственным недостатком таких установок является относительно высокая цена, хотя и вполне оправданная.

Вас заинтересует эта статья — Фекальный насос для откачки канализации.

Если требуется обеспечить водоснабжение большого загородного коттеджа, то выбор в пользу профессионального оборудования закономерен, но дачники с успехом эксплуатируют на протяжении многих лет продукцию отечественных заводов.

Например, под брендом «Джилекс» поставляется широкая линейка насосных станций, которые обладают одним важным преимуществом перед импортными установками – меньшей прихотливостью к исходному качеству перекачиваемой воды. Но при выборе насосной станции от этого производителя, как свидетельствуют отзывы потребителей, нелишним будет небольшой запас по мощности, так как, ориентируясь по заявленным параметрам, можно ошибиться с выбором.

Преимуществом является и большой выбор оборудования этой марки по виду материала корпуса и то, что они представлены в комплектации как с поверхностными насосами, так и со скважинными, которые можно эксплуатировать для перекачивания воды из скважин с глубиной, превышающей 30 м.

Внимания достойны итальянские и немецкие производители, представленные на отечественном рынке соответственно установками MARINA и GARDENA, а также и некоторые российские заводы, поставляющие для автономных систем водоснабжения конкурентоспособную продукцию.

Поэтому выбрать насосную станцию для дачи или частного дома и обеспечить необходимый уровень комфорта совсем несложно.

Классификация по материалу изготовления

Есть множество мнений по поводу материала изготовления емкостей, и многие дачники уже давно выбрали для себя приоритеты.

Нержавеющая емкость

Стандартный вариант, которая может быть выполнена в виде бидона, бочки, цистерны, прямоугольного резервуара для забора или выдачи воды. Используется нержавейка именно для питьевой, но иногда и для технической воды. Резервуары из нержавеющей стали достаточно дорогие и чаще всего специализированные, нежели просто для хранения.

Изделия из пластика

Ранее можно было точно заявить, что это бюджетный вариант по сравнению с емкостями из нержавейки, но сегодня ценник на подобные резервуары настолько вырос, что и их приобретать не очень дешево. Что же о практичности, то с установкой изделий из пластика нет никаких проблем, они несколько меньше по массе, легко справляются с хранением воды питьевой и технической, приспособлены и для других жидкостей. На рынке можно найти варианты любой формы, цвета, формы и назначения.

Емкости металлические

Наиболее часто выполнены они из железа или стали невысокого качества, чтобы удешевить стоимость изделия. Но использование более дешевых материалов не говорит о резком изменении качества в худшую сторону. Металлические резервуары используются для наземного и подземного хранения, переработки, нагрева и охлаждения жидкости, а также в ином назначении. На заказ изделия могут быть выполнены в любой форме, дооснащены запорной арматурой, крышками, вентилями, температурными датчиками и прочее.

Дополнения и аксессуары

Необходимыми устройствами для безопасной и долгой работы насосной станции являются:

• обратный клапан, продлевающий срок службы насоса, защищающий станцию от работы вхолостую (сухого хода) и обеспечивающий безопасную эксплуатацию;
• съёмный входной фильтр, защищающий станцию и обратный клапан от загрязнения, который можно легко демонтировать, прочистить и поставить на место.

Благодаря тому, что все изготовители устанавливают одинаковые дюймовые разъёмы, проблемы с этими важными насосными «аксессуарами» не возникают. Их можно даже приобрести в комплекте.

Всасывающий шланг лучше выбрать жёсткий, гофрированный или армированный, чтобы он не деформировался под давлением. А для полной уверенности лучше использовать дюймовую трубу с соответствующим разъёмом, которая погружается в скважину и прикручивается к насосу.О том как правильно подключить НС читайте в статье «Подключение насосной станции к скважине или колодцу».

Поделитесь в своей соцсети или оставьте свой комментарий.

Эффективность использования водонасосной станции для подачи воды в дом

Проанализировав отзывы можно сделать вывод, что установка насосной станции имеет ряд полезных моментов. Если установить дополнительную емкость для набора воды, можно быть независимым от центрального водопровода, не обеспечивающего необходимого напора в часы интенсивной нагрузки (время полива и т. д.). Если установить емкость для набора воды на улице – осуществлять полив растений на участке можно уже подогретой солнцем водой, что положительно сказывается на их росте.

Узнать больше о насосной водной станции, а так же о том, как с помощью нее обеспечить водой весь дом, вы можете узнать из видео:

Монтаж оборудования

В торговую сеть большая или маленькая насосная станция поступают в собранном виде, полностью подготовленными к эксплуатации. Покупателю остается только подсоединить оборудование к водопроводящей конструкции и всасывающему трубопроводу. Перед этим обратный клапан устанавливают на всасывающую трубу – он будет удерживать воду в случае выключения электропитания. Подробная схема подключения насосной станции в частном доме позволяет все сделать самостоятельно.

Если имеются механические включения, монтируют сетчатый фильтр. При установке агрегата используют амортизационный материал, способствующий понижению вибрации, появляющейся при его работе. Установку непременно заземляют. После полного подсоединения станции к водопроводу, нужно посредством пробки заполнения наполнить водой всасывающий трубопровод и корпус насоса.

Децентрализованные источники поставки воды

Схема водоснабжения частного дома из колодца

Достаточно удобный и довольно распространенный вариант такого источника – колодец. Дополнительное удобство заключается в том, что при перерывах в электроснабжении, он позволяет поднимать воду вручную. А красиво оформленный внешне колодец может служить еще и украшением участка. Выкопать колодец можно своими руками, а оплатить придется только бетонные кольца и их установку. Служить он может после этого долгие годы.

Использовать колодец имеет смысл лишь в тех случаях, когда водоносный слой с пригодной в питье водой находится на глубинах порядка 5-15 метров. Дебит должен быть достаточным. Для семьи из четырех человек нужен запас воды не менее 200 литров. Если все эти условия соблюдены, можно приступать к обустройству колодца.

Прежде всего следует определиться с насосом для выкачивания воды. Здесь возможны три варианта:

1. Если глубина колодца небольшая и не превышает 8 метров, то может быть применен поверхностный насос. Его в этом случае обычно располагают в приямке, устроенном рядом с колодцем. Приямок должен быть хорошо утеплен.
2. При большей глубине может быть использована насосная станция на основе насоса с эжектором. Располагается она в этом случае в доме, в специально отведенном для нее помещении.
3. Использовать погружной насос.

В любом случае от колодца к дому должна быть прокопана траншея глубиной порядка 70 сантиметров, на дно которой укладывается песчаная подушка. На подушку от колодца до дома укладываются водопроводные трубы, поверх которых размещается слой утеплителя. Это поможет избежать промерзания водопровода в мороз. Чем больше расстояние от колодца до дома, тем больше должен быть диаметр труб.

Схема водоснабжения частного дома из колодца с насосной станцией

Для предотвращения застоя воды в этом трубопроводе прокладка труб должна быть осуществлена с небольшим наклоном. Внутрь дома труба заводится через сквозное отверстие, проделанное в фундаменте. Место ввода также должно быть утеплено.

К сожалению, качество воды в колодцах не всегда является достаточно высоким, особенно если в него проникают поверхностные грунтовые воды. Требуется содержание нескольких фильтров для очистки. Вода, которую получают из скважин, имеет, как правило, значительно более высокое качество. Именно поэтому их все чаще включают в схемы водоснабжения загородных домов.

Глубина скважины определяется глубиной залегания водоносного слоя. Бурение ее машиной обходится достаточно дорого. Имея соответствующие навыки, бурение можно осуществить и вручную, что позволит сэкономить часть средств. Основной недостаток скважин – постепенное заиливание, из-за которого они служат в среднем около 8 лет.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

• производительность;
• мощность;
• объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт

Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.

Как выбрать септик для частного дома? — здесь больше полезной информации.

Схема подачи воды с помощью установки

Для того, чтобы система водоснабжения с домашней насосной станцией, работала бесперебойно, необходимо правильно подключать установку, согласно схеме, предложенной производителем и техническими нормами. Здесь обязательно учитывается тип водозабора (колодец, скважина, общегородское водоснабжение), а также характеристики и вместительность агрегата.

Имеют значение также расположенные рядом блоки электропитания, расстояние до точек водозабора, условия, в которых будет располагаться насосная станция. Агрегат плохо работает в холодных помещениях, склонных к промерзанию, а также недостаточно вентилируемых. В некоторых домах устройства рекомендуют помещать в звукоизолирующий короб, чтобы не создавать лишний шум во всем строении.

Для схемы использования устройства имеет значение также ширина трубы, к которой подключен агрегат, уровень жидкости при включенном и отключенном насосе, габариты, общая продуктивность и разновидности использованных фильтров.



Схема подключения станции при монтаже характеризуется следующими особенностями:

полностью собранную, укомплектованную систему оснащают выбранными фильтрами;
при подключении аппарата к водоснабжению, большое внимание уделяют заземлению;
при заполнении мембраны, обязательно регулируют реле давления;
перед началом эксплуатации проверяют соответствие всех конструктивных элементов чертежу, приложенному к инструкции и сертификатам от производителя.

Монтаж домашней насосной станции заключается в таких особенностях и последовательности:

1. Определяется место расположения агрегата. Оно не должно соприкасаться со стеной.
2. Крепеж устройства проводится при помощи Г-образного кронштейна по опорам, между которыми обязательно нужно заложить амортизационные прокладки.
3. Создание оборудованного входа в агрегат, за счет присоединения переходника к торцу основной (траншейной) трубы, а также фильтров.
4. Работа с выходом агрегата. Здесь специальным шлангом соединяется реле давления и сам гидроаккумулятор, а также выход фильтра (внутренняя система труб). Это помогает создать связь гидробака и блока управления. В процессе работы специалисты используют подобранные жесткие трубки, оснащенные фильтрами с тонкой очисткой.
5. Основная труба, из которой будет производиться забор жидкости, должна обязательно иметь соединение с запорным элементом, который нужен для того, чтобы не происходил слив при выключении насоса. Элемент обязательно оснащается фильтром, который защищает внутренний механизм насосной станции от ила и твердых сторонних частиц, что могут присутствовать в используемой жидкости.
6. После предварительной проверки оборудования, включают станцию.

Практически все специалисты подключают к агрегату дополнительный накопитель, который помогает снизить изнашиваемость насосных устройств при авариях электросетей или полных отключениях электроснабжения. Гидробак всегда наполнен, и частный дом не остается без водоснабжения.

Насос, для проведения запасов жидкости, включается по параметрам давления, до полного заполнения емкости. Он будет искусственно поддерживать уровень давления в трубах при помощи сжатого воздуха. Чтобы насос работал непрерывно, потребуется приобрести для своего частного дома автономный генератор.
