Нужен ли дома насос для полотенцесушителя? преимущества и недостатки оборудования

Монтаж

Компоновка

Действующие нормативы запрещают самовольное изменение параметров трубопровода ГВС. Циркуляционный насос монтируют в байпасе посредством «американок», параллельно подводкам полотенцесушителя, направление воды в ветках должно совпадать. Предпочтительно врезать обводку в обратку из полотенчика.

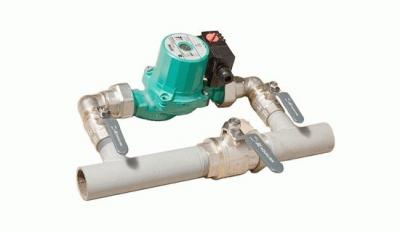

Обводной участок отсекают шаровыми кранами. Перед насосом устанавливают сетчатый фильтр-грязевик с сеткой 500 мкм. В промышленных установках за агрегатом расположен обратный клапан, препятствующий противоходу, для маломощных моделей — это лишнее сопротивление. При необходимости естественную циркуляцию восстанавливают, перекрыв запорную арматуру.

В вариантах с обратным клапаном или диффузором ток по основной магистрали восстанавливается после отключения двигателя. Первая компоновка отказывает при засорение, вторая – требует гидравлического расчета, сложная в изготовлении.

Нестандартное решение

Избежать проблем узоконивания изменений помогает устройство замкнутого контура из полотенчика и аппарата рубашечного типа, одетого на магистраль. Недостаток: разница нагрева стояка и полотенчика превышает 10 ºС. Помпа ускорит конвекцию, повысит эффективность теплообмена.

Самоделка:

Подключение, управление

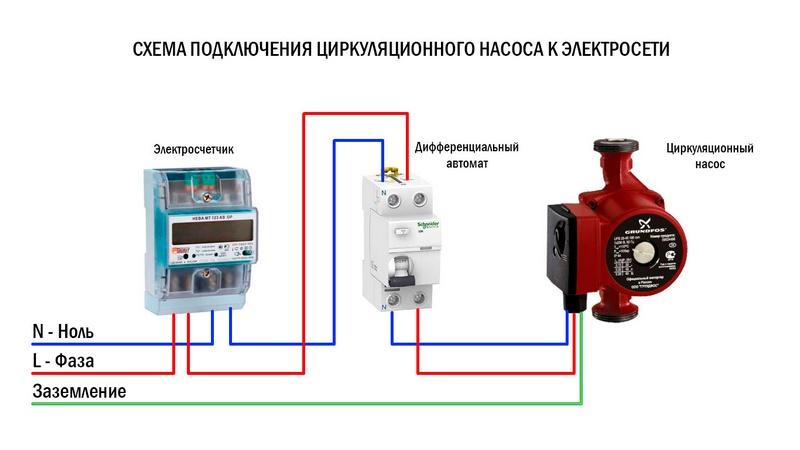

Электроподключение выполняют по трехпроводной схеме с защитным проводником PE. Запитыват через УЗО, проводку, штепсельные розетки организуют согласно требований раздела 7 ПУЭ, инструкций производителя.

Защиту от холостого (сухого) хода, при отсутствии встроенной, реализуют посредством реле давления, протока. С обоих сторон устройства необходимы прямые участки длиной не менее трех внутренних диаметров.

Известны три метода управления помпой:

• Ручной – самый неудобный способ. Изделие работает до отключения автомата или извлечения сетевой вилки жильцом. Нужно вовремя реагировать на прекращение водоснабжения, защита мотора – только тепловая.
• Таймером. Пользователь практически подбирает интервалы включения. Обратной связи, оперативной реакции на изменения температуры полотенчика – нет.
• Терморегулятором. Простое устройство, представляет термовыключатель, встроенный в цепь питания, срабатывающий от температурного датчика в подающей или обратной линии. Продвинутые электронные девайсы интегрированы в управляющий модуль.

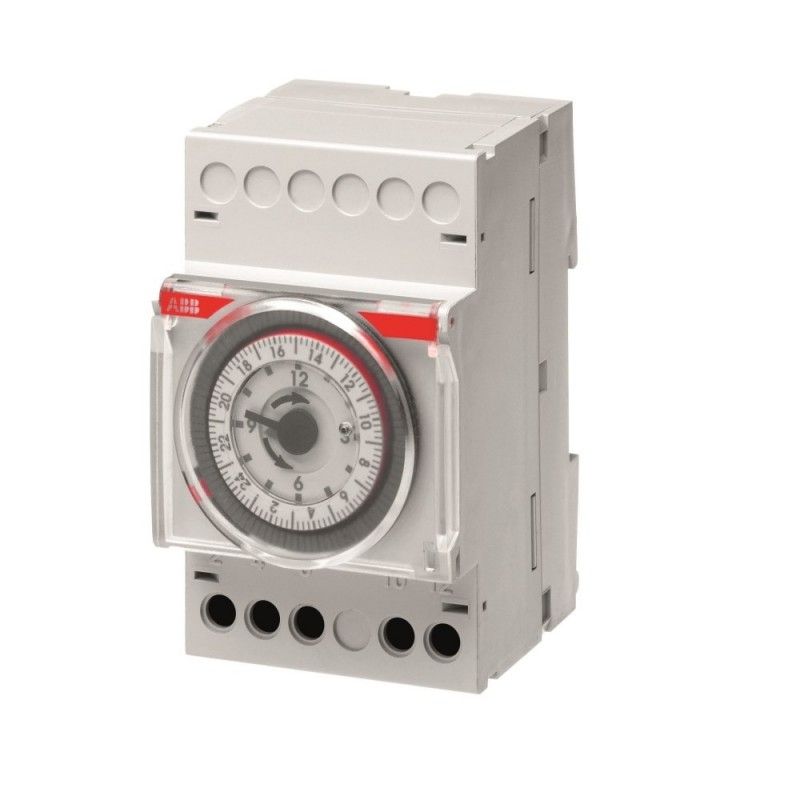

Реле времени Grundfos с суточной шкалой TS 2 N/T крепится на корпус, TS 3/T – на стену.

Настенный терморегулятор Grundfos ET 2 подключают к накладному или погружному термодатчику. Стоимость сопоставима с адаптивно регулируемым электронасосом ALPHA2.

Видео советы по подключению агрегата и термостата:

Ошибки

Направление потока должно совпадать со стрелкой на корпусе. Ось электродвигателя всегда располагают горизонтально. Изменение положения головки мотора выполняют по инструкции к изделию.

Избегайте заужений прохода на арматуре, соединениях. Выбирите фильтр на типоразмер больше, чтобы сохранить диаметр переходников. Минимизируйте число колен. Монтаж помпы на вертикальных участках снижает КПД, повышает шумность.

На фото ниже заужены проходные сечения фитингов, добавлены лишние латунные уголки:

За компактную врезку без прямых участков платят потерями напора.

Автор видео встроил насос напрямую в подающую линию, автоматическая блокировка сухого хода не предусмотрена:

Технология монтажа насоса для полотенцесушителя

Правильно установленный на полотенцесушитель  циркуляционный насос  позволяет снизить темперный перепад воды на входе и выходе до 7 градусов. При этом увеличивается теплоотдача устройства до 3 киловатт.

Требования к установке

Чтобы повысить эффективность работы сушки для полотенец необходимо при проведении монтажа насоса учитывать такие моменты:

1. Установку циркуляционного прибора необходимо осуществлять на байпас. Указанная на корпусе насоса стрелка должна соответствовать направлению теплоносителя в системе.
2. Для обеспечения профилактических и ремонтных работ или восстановления естественной циркуляции в трубопроводе полотенцесушителя необходимо устанавливать краны. Они фиксируются с двух сторон насоса.
3. Если в систему уже вмонтирован один насос, то при установке другого циркуляционного устройства требуется монтаж теплового реле. Такое подключение позволит синхронизировать рабочий процесс двух поборов.
4. Для обеспечения нормального рабочего процесса насоса рекомендуется установка автоматического предохранителя, который также будет выступать в качестве выключателя. Монтаж его производится на расстоянии не менее 50 сантиметров от конструкции сушки для полотенец.
5. Установка прибора может выполняться как на обратной, так и на подающей линии трубопровода. При этом рекомендуется осуществлять монтаж на участке с минимальной температурой циркулирующего теплоносителя.
6. Чтобы снизить уровень шума работающего мотора насоса рекомендуется проводить установку прибора в горизонтальном положении.  Такое расположение также уменьшить уровень вибраций устройства. Также допускается вертикальный монтаж насоса, но в любом случае следует учитывать, что допустимо только горизонтальное расположение оси вращения ротора.
7. Для обеспечения безопасной эксплуатации насоса функционирующего от электрической сети необходимо предусмотреть при  его подключении заземление.

Чтобы значительно продлить работоспособность циркуляционного оборудования необходимо на подаче воды устанавливать сетчатые улавливающие грязь фильтры.

Перед подключением насоса рекомендуется внимательно изучить инструкцию, прилагаемую к изделию.

Процесс монтажа

Установить насос на полотенцесушитель можно самостоятельно. Для этого необходимо:

1. Смонтировать из отрезка трубы с переходниками на концах байпас и установить его в вертикальном положении  меду подводами подачи и обратки теплоносителя от стояка. Приобрести можно готовую перемычку в виде буквы «П» в специализированном магазине.
2. Произвести монтаж циркуляционного насоса посредине байпаса. На перемычке со стороны выхода теплоносителя установить спусковой клапан.
3. На двух концах байпаса закрепить запорные вентили, которые позволят провести профилактические или ремонтные работы устройства без слива воды из системы.

Монтаж насоса для полотенцесушителя

Для обеспечения герметичности соединений рекомендуется использовать уплотняющую паклю или специальную ленту.

Правильный подбор и установка насоса на полотенцесушитель позволит не только увеличить скорость и эффективность нагрева змеевика, а и значительно продлит срок службы механизмов системы отопления. При этом соблюдая все требования монтажа, не составляет сложности подключить циркуляционный прибор своими руками.

https://youtube.com/watch?v=d9GkZHlVvbQ

2 Конструкции, достоинства и недостатки, производители

Циркуляционныенасосы на полотенцесушитель оснащены однофазным электродвигателем с короткозамкнутым ротором с постоянной или изменяемой скоростью вращения.

Агрегат выполнен по типу «мокрый ротор». Рабочее колесо (крыльчатка) помпы и ротор электродвигателя вращаются в перекачиваемой жидкости. Ею же производится охлаждение электрической части и смазка подшипников.

«Мокрая» рабочая полость, в которой вращаются крыльчатка и ротор, отделена от обмоток электродвигателя герметично запрессованным стаканом из нержавеющей стали.

Корпуса насосов, предназначенных для подключения к стоякам отопления, изготавливаются из бронзы или латуни, а рабочие колеса − из экологически чистых полимерных материалов, стойких к кавитационной коррозии.

Вал может быть из нержавеющей стали или оксидной керамики, подшипник скольжения из графита, пропитанного синтетическими смолами.

Производительность в пределах 0,4—1,6 м3/час, при соответственно создаваемом напоре 1,4—1,9 м (0,14—0,19 кГ/см2), обеспечивают полный и равномерный нагрев отопительного прибора в ванной комнате.

Рабочее напряжение 220 В.

Размер подсоединения труб ½˝.

Циркуляционный насос в схеме полотенцесушителя

2.1 Достоинства и недостатки моделей с мокрым ротором

• небольшие габариты и вес: монтажная длина 80—180 мм. Масса 1,2—2 кг;
• возможность установки помпы непосредственно на трубопровод;
• долгое время работы без регулярного технического обслуживания;
• малое энергопотребление: 7—40 Вт;
• бесшумность в работе.

К недостаткам можно отнести:

• относительно небольшой КПД – до 50;
• непременную установку насоса только в горизонтальном положении оси вращения ротора

Наиболее известные фирмы производители:

• Wilo − Германия;
• Grundfos – Дания.

Циркуляционные помпы этих фирм имеют защиту от «сухого хода», в случае непредвиденного отсутствия воды в системе.

Как правильно выбрать

При выборе модели насоса необходимо учесть:

1. Материал. Для поддержания работы полотенцесушителя в квартире подойдут устройства из латуни, бронзы. Материалы отличаются длительным сроком службы, не подвержены коррозии. Колесо должно быть из полимера.
2. Вес и размер. Масса насоса не может превышать 5 кг, а монтажная длина – 18 см.

1. Мощность. Для квартиры подойдет прибор мощностью 25 — 75 Вт. При этом следует учитывать расстояние от стояка до места установки. Чем оно больше, тем сильнее механический импульс. Многие модели имеют 3 режима работы, что влияет на скорость разогрева полотенцесушителя.
2. Величина патрубка. Она обязательно должна совпадать с соединительным каналом.

Насос потребляет электроэнергию. Чтобы снизить ее расход, рекомендуется приобрести термостат, таймер.

Требования к установке

Приступая к установке насоса для змеевика самостоятельно, необходимо знать, что:

1. Подводящие трубы должны находиться под уклоном. Допустим перепад от 3 до 30 мм на 1 метр трубопровода.
2. Когда от стояка расстояние небольшое, допускается отсутствие перепада.
3. На горизонтальных участках недопустимы «горбы». В них скапливается воздух, что негативно влияет на качество циркуляции.
4. Диаметр оцинкованных труб должен составлять ¾, армированный ППР – 25 мм, нержавеющая сталь – 20 мм.
5. Использование кранов и труб меньшего диаметра возможно при небольшой протяженности трубопровода.

правильная установка насоса

1. Не стоит устанавливать краны на байпасе. Его перекрытие или сужение нарушит циркуляцию воды во всей системе, а также:

• снизится температура горячей воды: добираясь до змеевика, она успеет остыть;
• ухудшится напор воды в трубах в доме, которые расположены по направлению подачи, так как при установке крана на байпас его пропускная способность ухудшается;
• не улучшается эффективность работы системы.

Критерии выбора

Длительность и эффективность работы насоса для сушки зависит от его технических параметров.  Поэтому при покупке циркуляционного устройства необходимо учитывать такие критерии выбора:

Материал изготовления. Конструкция корпуса насоса должна быть бронзовой или латунной. Такой материал не подвергается коррозии и обладает высокой износостойкостью. Для рабочего колеса используются экологически чистые полимеры. Вал изготавливается из керамики или нержавеющей стали.
Габариты устройства.  На полотенцесушитель монтируются мини насосы. Их масса не превышает 5 килограмм, а монтажная длина прибора не более 180 миллиметров.
Мощность. Для эффективной работы сушки достаточно мощности насоса в пределах 25 – 75 ватт.  При установке полотенцесушителя на большом расстоянии от стояка можно использовать прибор с более высокими параметрами

При этом выпускаемые насосы имеют три режима скоростей, благодаря которым можно обеспечить оптимальный прогрев змеевика.
Размер патрубка.  При выборе циркуляционного устройства необходимо обратить внимание на диаметр соединительных отверстий. Они должны полностью совпадать с размером входов и выходов подключаемого трубопровода.
Сбережение электроэнергии

Насосы для полотенцесушителя работают от сети. Благодаря небольшой мощности приборы потребляют небольшое количество эклектической энергии. Но чтобы максимально сократить расходы рекомендуется приобретать устройства оснащенные термостатом и таймером.

При выборе насоса для полотенцесушителя необходимо учитывать материал изготовления

При выборе насоса к сушке для полотенец также следует учитывать максимальную температуру нагрева воды – не менее 110 градусов Цельсия, а также производительность прибора. Для квартир в многоэтажных домах при напоре до 1,9 метров подача жидкости с насоса должна быть в пределах не менее 1,6 метров квадратных за час. Все необходимые параметры указываются в прилагаемом к изделию паспорте.

Выбор устройства в зависимости от типа подачи горячей воды в квартире

Если основным источником горячей воды в помещении является бойлер, то расстояние от него до места забора воды слишком большое, поэтому долго приходится ждать «прихода» горячей воды.

Решение проблемы заключается в установке рециркуляции горячего потока, который постоянно «гоняет» жидкость между водонагревателем и точкой водозабора. Такая же система применяется и для городских квартир. Только рециркуляционная система заменяется полотенцесушителем.

Помпа сушки для полотенец выбирается с учётом определённых характеристик:

• Материал (латунь или бронза).
• Размер подключаемого трубопровода. Отверстия системы должны соответствовать диаметру труб водоснабжения.
• Энергосбережение. Насосы для полотенцесушителей отличаются небольшим энергопотреблением, но не рекомендуется делать рециркуляцию постоянной. Поэтому агрегаты оснащаются таймерами и термостатами.
• Габариты. Для обычных квартир подойдут небольшие приборы.

Фото 3. Модель насоса для полотенцесушителя Aqualink 25-6 180 с электрическим типом двигателя.

Как установить прибор в ванной с рециркуляционным ГВС

Насос для сушки в многоквартирном доме должен иметь производительность от 0,4 до 1,6 м3/час, при задаваемом напоре 1,4-1,9 м (0,14-0,19 кГ/см2). Рабочее напряжение 220 В. При этих характеристиках можно обеспечить такую работу агрегата, чтобы он обогревал всю ванную комнату.

Справка. Переоборудование помещения должно быть согласовано с соседями и управляющей компанией.

При выборе прибора необходимо учитывать не только тип агрегата, его мощность и место монтажа. Немалую роль играет и производительность помпы. Её можно вычислить по формуле:

Q = 0.9R/?Т;

где:

• Q — производительность циркуляционного насоса в м3/час;
• R — тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
• ?Т — разница температур на выходе и входе в °С (в данном случае 5-7 °С).

Кроме того, требуется определить величину потока, создаваемого насосом. Его примерное значение определяется формулой

Н = 0,025L;

где:

• Н — напор создаваемый помпой в м.в.ст;
• L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Внимание! Установка прибора должна осуществляться по схеме, расположенной параллельно подающему стояку, играющему роль байпаса. Монтаж на запорной арматуре байпаса категорически запрещён

Особенности схемы однотрубной глухой системы

В старых многоквартирных домах нередко применяется однотрубная глухая схема ГВС, в которой нет вторичного подогрева потока. Такие системы не закольцованы, поэтому вода в них быстро остывает. Монтаж циркуляционной помпы, без капитальной переделки всех элементов системы не имеет смысла. Поэтому в таких квартирах лучше установить электрическую сушку для полотенец с защитой от повышенной влажности.

Циркуляционный насос для полотенцесушителей

Такой насос позволит равномерно распределить тепло в змеевике, улучшить его нагрев, сохранить тепло в ванной комнате. Правильно установлено оборудование имеет следующие преимущества:

1. Небольшие размеры агрегата.
2. Небольшой вес (до 5 кг).
3. Длительная работа без необходимости проведения ремонтных работ.

Недостатки: увеличение затрат на электроэнергию, дополнительные затраты на приобретение дополнительных расходников.

Grundfos

Для установки агрегата необходимо в ванной комнате установить розетку.

Самыми популярными циркуляционными насосами являются Wilo и Grundfos. Они отличаются качеством, надежностью, продолжительным сроком службы.

Установка агрегата, улучшит нагрев полотенцесушителя, позволит поддержать в ванной комнате комфортную температуру. Но работы следует выполнять точно по схеме.

Для чего нужен насос

Насос предназначен для решения нескольких задач:

1. Сохраняет одинаковую скорость горячей воды по всему стояку. С помощью данного агрегата вода подается равномерно, сохраняет свою температуру вне зависимости этажа, удаленности квартиры от начала подачи, времени суток.
2. Позволяет сохранить больше тепла для других отопительных систем. При наличии насоса в квартире через полотенцесушитель проходит только часть тепла, остальная идет для следующих санузлов.
3. Возможность отключить сушитель для полотенец или регулировать температуру его нагрева. При помощи шарового крана сделать это невозможно, а с помощью прибора такая возможность появляется.

Агрегат улучшает работу полотенцесушителя, позволяет добиться оптимальной его температуры, не допустить повышенной влажности в помещении.

3 Как выбрать насос для полотенцесушителя?

При выборе насоса для полотенцесушителя учитываются особенности отопительной системы (ОС), системы горячего водоснабжения (ГВС) и способа подогрева воды.

1. Централизованное ГВС с системой рециркуляции, (возврат неиспользованной горячей воды для повторного нагрева)
2. Тупиковая (глухая) система централизованного ГВС.
3. Централизованное отопление (ЦО).

3.1 Выбор агрегата для многоквартирного дома с рециркуляционным ГВС

Оборудование ванной комнаты параллельной системой обогрева от подающего трубопровода ГВС, допускается только в случаях, если на этих трубопроводах установлены типовые теплообменные приборы подобного типа, предусмотренные проектом. Перед  установкой нового полотенцесушителя и монтажом его трубопроводов и арматуры, старый теплообменник необходимо демонтировать.

Порядок установки циркуляционного насоса в систему ГВС

Переоборудование подлежит обязательному согласованию с управляющей компанией и соседями.

Производительность и напор циркуляционного насоса должны обеспечивать разницу температур горячей воды на входе в него и выходе из системы полотенцесушителя в пределах 5—7 °С. Несоблюдение этого условия приводит к разбалансированию работы ГВС по всему стояку.

Этими показателями следует руководствоваться, определяя необходимую мощность полотенцесушителя.

После выбора типа, мощности и места установки полотенцесушителя, приблизительно вычисляется нужная производительность циркуляционного помпы по формуле:

Q = 0.9R/∆Т;

Где:

• Q  —  производительность циркуляционного насоса в м3/час;
• R  —  тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
• ∆Т — разница температур на выходе входе в °С (в данном случае 5—7 °С).

Затем определяется величина напора, который должен создавать насос для преодоления гидравлического сопротивления системы, состоящей из подводящих и отводящих трубопроводов, фитингов, арматуры и самого плотенцесушителя. Примерное его значение можно вычислить по формуле:

Н = 0,025L;

Где:

• Н — напор создаваемый помпой в м.в.ст;
• L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Вычисленные параметры позволяют подобрать циркуляционный насос на полотенцесушитель по каталогу фирмы производителя.

Монтаж системы должен производиться по схеме, параллельной подающему стояку, который будет исполнять роль байпаса. Установка любой запорной арматуры на байпасе не допускается.

Правила установки циркуляционного насоса

При этом направление движения воды в системе полотенцесушителя и по подающему трубопроводу ГВС должно совпадать.

Исходя из размеров насоса, определяется место его установки, и производятся врезки в стояк ГВС патрубками ½˝.

Подающий патрубок врезается со стороны входа горячей воды в помещение. На него монтируются отсекающий шаровый кран и сетчатый фильтр-грязевик, к которым присоединяется насос. Такой же кран устанавливается и на обратном патрубке системы полотенцесушителя. При применении полимерных труб, материалы соединительных деталей должны соответствовать материалам используемых труб.

Положение помпы по оси «всасывание−нагнетание» должно быть вертикальным. Допускается отклонение в одну из сторон не более 30°. В любом из выбранных вариантов установки, ось вращения ротора может быть только горизонтальной.

Расчет и подбор циркуляционного насоса для подключения его к рециркуляционному стояку ГВС производится так же, как и для подключения к подающему. Разность температур в такой системе может быть ≤ 20 °С.

Монтаж производится по той же параллельной схеме и так же без установки запорной арматуры на байпасе-стояке.

3.3 Схема однотрубного глухого ГВС

В многоквартирных домах старой постройки и временных бытовках часто используется однотрубная глухая схема ГВС, в которой не предусмотрен вторичный подогрев подаваемой воды. Эти системы не закольцованы, и горячая вода, при отсутствии разбора, в них остывает. Для того чтобы из крана потекла вода нужной температуры, остывшую воду приходится сливать в канализацию.

Установка циркуляционного насоса, без переделки всей схемы по типу рециркуляционной, в этих сооружениях не имеет смысла. В таких случаях лучше установить электрическую сушилку для полотенец, с повышенной степенью электрозащиты, которая необходима в помещениях с повышенной влажностью.

Мини циркуляционный насос

3.4 Полотенцесушитель и центральное отопление

Установка дополнительного оборудования для принудительной циркуляции теплоносителя в таких системах запрещена Нормами и Правилами технической эксплуатации тепловых энергоустановок.

Послесловие

Принудительная прокачка полотенцесушителя – решение спорное. Электронасос потребляет до 10 Вт×ч, при продолжительности включения 50% получится около 3 кВт×ч в месяц. На первый взгляд – мизер, но придется покупать оборудование, дорабатывать разводку. Не всегда удается удобно разместить, скрыть агрегат.

Сохраняются плата за ГВС (отопление), зависимость от наличия и качества теплоносителя. Не исключены претензии со стороны управляющей компании, соседей.

Сравните выгоды, затраты с альтернативами: отладкой существующей системы специалистами, установкой электросушилки. Подумайте о сокращении длины трассы, отказе от переноса полотенцесушителя.
