3 Какой угол наклона должен быть у внутренних и наружных сетей
В нормативных документах, СНиПах указывают отдельный оптимальный угол наклона для канализационных труб каждого диаметра. И это понятно, ведь от величины внутреннего сечения зависит уровень заполнения системы, установленной под некоторым углом, определенным объемом воды. Оптимальная наполненность для гладких (пластиковых) труб 0,5 (до половины сечения), а для имеющих шероховатую поверхность (чугунных) 0,6. При таких показателях скорость потока сточных вод в системе будет тоже оптимальной.
Оптимальный угол для канализационных труб по СНиП
Итак, согласно СНиПа для следующих канализационных труб оптимальным будет уровень наклона:
- диаметром 40, 50 мм – 30 мм (3 см или 0,03) на каждый 1 м длины трубы.
- диаметром 65–100 мм – 20 мм (2 см или 0,02).
- диаметром 150 мм – 8 мм (0,8 см или 0,008). Когда невозможно выдержать регламентированную величину, допускается выставлять наклон 0,007.
- диаметром 200 мм – 7 мм (0,7 см или 0,007). Минимально допустимый наклон 0,005.
Таким образом, для внутридомовых канализационных систем, которые собираются из труб диаметрами 40–100 мм, оптимальные углы находятся в пределах значений 0,02–0,03. Кроме того, для организации отводов от сантехнических приборов существуют свои отдельные нормы на каждое устройство. Например:
- отвод от умывальника предлагается делать из трубы диаметром 40–50 мм под минимальным углом 0,025, а лучше под рекомендуемым – 0,035;
- от унитаза отвод – из трубы 100 мм под минимальным и рекомендуемыми наклонами 0,012 и 0,02 соответственно.
Монтаж внутренних сетей
Набор сантехники, устанавливаемой в загородных домах, как правило, не отличается от перечня приборов, которыми оборудуются квартиры. Более того, в коттедже возможно установить такие элементы, которые в многоэтажке установить не разрешат. Например, можно сделать бассейн или сауну. Иными словами, внутренние сети в частных домах не менее, а в некоторых случаях, и более сложные, чем в городских квартирах.
По этой причине, монтаж канализации в доме не следует начинать без предварительно разработки проекта с составлением подробной схемы разводки. Неграмотно смонтированная система будет плохо работать и часто забиваться.
Внутренние сети используются для сбора и транспортировки стоков к месту вывода трубопровода из дома. В состав внутренних сетей входят:
- Все санитарные и бытовые приборы, которые требуют подключения к системам канализации. Это раковины, ванны, душевые кабины, стиральные машины и пр.
- Выпуски от приборов.
- Отводные линии – трубы, ведущие от места водозабора до стояка.
- Стояки.
Задаваясь вопросом, как правильно собрать канализацию, стоит сразу решить, будет ли осуществляться сборка труб открытым способом или же их планируется проложить под полом, в стенах и перегородках, а также выбрать материал труб.
Необходимые материалы
Для монтажа канализации необходимо приобрести материалы. В большинстве случаев, домовладельцы предпочитают работать с трубами и фитингами из полимерных материалов. Такой выбор вполне оправдан, так как эта разновидность труб:
- Имеет небольшой вес, то есть доставка их в квартиру и сам монтаж не потребует больших усилий.
- Отличаются прочностью и не подвержены коррозионным процессам даже при работе с агрессивными средами, к которым относят канализационные стоки.
- Монтировать сети из таких труб можно без применения сварочных аппаратов и другого профессионального оборудования.
- Внутренняя поверхность полимерных труб отличается высокой степенью гладкости, поэтому в них реже образуются засоры.
Помимо труб, для сбора внутренних сетей потребуются фитинги – тройники, крестовины, отводы, ревизии. Количество и размеры фитингов определяются схемой канализации. Возможно, также потребуется установка обратного клапана на канализацию, если это предусмотрено проектом.
Монтаж
Итак, если монтируется пластиковая канализация — основные правила монтажа будут следующими:
- Монтируем сети, избегая большого количества стыков и поворотов. Дело в том, что места стыков – это места потенциальных протечек, а в поворотах трубопровода чаще всего образуются засоры.
- Схема монтажа составляется так, чтобы раструбы труб (как вертикальных, так и горизонтальных) были направлены навстречу продвигающимся стокам. Такое расположение труб способствует уменьшению возникновения риска протечек.
- Укорачивание раструбов на трубах запрещается. Кроме того, трубы, имеющие сколы, трещины и прочие дефекты на раструбах должны быть отбракованы.
- Горизонтально расположенные трубы прокладываются с уклоном по направлению к стояку. Величина уклона составляет 2-3% и зависит от диаметра трубы.
- Пластиковые трубы нужно обязательно крепить к стенам, чтобы не допустить деформации. Для этого используются специальные хомуты, которые устанавливают с шагом 50-100 см.
Осуществляя монтаж стояков канализации, не стоит забывать о необходимости наличия в системе фановой трубы. Эта труба, по сути, является продолжением стояка, она выводится на крышу и обеспечивает вентиляцию собранной системы канализационных труб.
Монтаж сетей производится по схеме, если на момент сборки не все сантехнические приборы готовы к подключению (например, еще не куплена стиральная машина), то на отводы труб производится установка заглушек на канализацию.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V — скорость прохождения сточных вод;
- H — наполняемость трубы (высота потока);
- D — сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
- показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении — 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав — 0,003;
- для лотков из бетона (полукруглых или прямоугольных) — 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
Основные параметры
Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей
Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.
Размер уклона трубы в зависимости от ее диаметра
Утверждение, что чем больше наклон трубы, тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка — при скоростном прохождении воды в линии значительно снижается самоочищение системы.
Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.
Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.
Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).
Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.
Нормативы
При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.
Оптимальные углы наклона канализационных труб согласно нормативам
С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.
Например:
- если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
- для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.
В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:
- для линий сечением 40-50 мм — уклон 0,03;
- для линий сечением 85-110 мм — уклон 0,02.
Правила монтажа внутреннего трубопровода
Обустройство канализационной сети в частном секторе состоит из 4 этапов:
- монтаж внутренней системы;
- устройство очистных сооружений;
- сборка наружной канализации;
- устройство фанового стояка, который предотвратит поступление неприятных запахов внутрь помещения.
Начинают работу с центрального стояка, от которого начинают монтировать разводку и непосредственное подключение сантехнических устройств.
Во время процесса следует придерживаться следующих правил:
- Все сантехнические устройства необходимо размещать в непосредственной близости от стояка. Это предотвратит возникновение засоров.
- По возможности в монтаже трубопровода необходимо избегать крутых поворотов. Стараться не использовать соединения в 900. Если возникла такая необходимость, то лучше применить два поворота на 450 или три по 300.
Несмотря на то, что работа довольно трудоёмкая, требует много времени и сил, однако по своему принципу устройства считается несложной. При наличии соответствующего инструмента и соблюдении всех правил, можно устроить канализационную систему в доме своими руками.
Каким должен быть уклон канализационной трубы
Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.
Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:
- Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
- Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
- Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
- Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.
Уклон трубы канализации зависит от диаметра
Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).
Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:
| Прибор | Уклон | Расстояние между сливом и сифоном, мм | Диаметр труб, мм |
| Ванна | 1:30 | 1000 — 1300 | 40 |
| Душ | 1:48 | 1500 — 1700 | 40 |
| Унитаз | 1:20 | до 6000 | 100 |
| Раковина | 1:12 | 0 — 800 | 40 |
| Биде | 1:20 | 700 — 1000 | 30 — 40 |
| Мойка | 1:36 | 1300 — 1500 | 30 — 40 |
| Комбинированный слив (мойка, ванна, душ) | 1:48 | 1700 — 2300 | 50 |
Табличные данные и расчет
Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.
Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.
| Тип устройства | Диаметр и/или сечение, мм | Минимальный уклон, в долях | Допустимое наполнение, проценты от диаметра или сечения |
| Каналы для осадков, лотки, дождеприемники | Произвольные | 0,001…0,006 | 70…75 |
| Трубы отвода уличные, квартальные, выделенные | 150 200 |
0,008 0,007 |
70…75 |
| Присоединения от дождеприемников | Произвольный | 0,02 | 70…75 |
Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.
Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.
Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле
V * √(h÷d) ≥ K
Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.
Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.
Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.
Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.
Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.
С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.
Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.
| Диаметр трубы, мм | Длина участка, мм | Минимальный уклон | Средний уклон | Нормальный уклон |
| 50 | 1000 | 25 | 30 | 35 |
| 110 | 1000 | 12 | 20 | 20 |
| 150 | 1000 | 7 | 8 | 10 |
| 200 | 1000 | 5 | 7 | 8 |
Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.
Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.
Уклон при монтаже внутренней канализации
Для устройства канализации внутренней используются трубы из ПВХ материала диаметрами 50мм или 100 мм.
В процессе подключения необходимо учесть следующие допустимые требования:
- При наличии ответвлений, расположенных в горизонтальной плоскости, между ними должен монтироваться косой тройник или крестовина. Эти конструкции являются представителями фитингов. Также эти конструкции необходимы для организации перепадов. При их отсутствии возникнут проблемы с безопасной подачей воды до главного стока.
- Запрещаются горизонтальные повороты канализационной системы. Поворотные участки не должны образовывать прямой угол.
- Прямые углы возможны только если присоединение конструкций ведется в вертикальной плоскости.
- Стандартный склон трубы рекомендуется брать меньшим или равным максимальному значению – 1-2 см на метр погонный.
- Выпуск канализационной системы должен выводиться за пределы здания с той стороны улицы, где ближе всего расположен общий приемник сточных вод (септик).
- Между канализацией и трубами горячей и холодной воды должно соблюдаться нормированное расстояние.
- В подвале требуется устраивать лежак, к которому необходимо подсоединить магистрали со всех стояков. Впоследствии воды будут направлены в ближайший сточный колодец.
Также величина уклона для внутренней бытовой канализации может меняться в зависимости от типа прибора. Например, для унитаза при трубе диаметром 100 мм уклон будет составлять 1:20 (на 1м/2 см).
Что касается ванны, то для нее используются трубы 40 мм, а размер уклона – 1:30 (на 1м/ 3 см). Для душа это отношение составляет 1:48, для раковины на кухне – 1:12.
Стояки, куда подводятся трубы от бытовых устройств, имеют диаметр 50 или 110 мм. Уклон канализационной трубы 50 мм для внутренней канализации подсчитывается для стояков, к которым идет разводка от ванн, раковин.
Уклон канализационной трубы 110 мм для внутренней канализации рассчитывается для стояков, к которым подводится разводка от унитазов.
А вот для центрального стояка уклон канализации на 1 метр СНиП не нормирует.

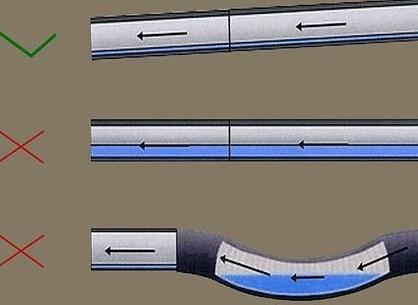

Ошибки при выборе угла наклона труб
Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:
- Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
- Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.
Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:
- 40-50 мм – 0,03;
- 100 мм – 0,02;
- 150 мм – 0,008;
- 200 мм – 0,007.
Ошибки при монтаже трубопровода
Уклон канализации на 1 метр: СНиП и его роль в проектировании системы
Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.
В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном
Оптимальный коэффициент уклона также зависит от дополнительных факторов:
- диаметра элементов трубопровода;
- материала, из которого изготовлены трубы;
- схемы внешнего и внутреннего размещения канализации.
Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.
Как избежать ошибок при монтаже канализации в квартире своими руками
Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации
Схема канализации в квартире
В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.
Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.
Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки
Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП
Подбор правильного угла уклона
Прокладывая канализацию, следует рассмотреть вопрос наклона трубы и применить правильные методы достижения такого уклона. Итак, начну с того, что делать запрещается:
Уклон сливной трубы не должен выполняться под острым углом. Да, такое обустройство слива позволяет воде быстрее достигать точки назначения.
Однако при таком устройстве значительно снижаются эксплуатационные характеристики трубопровода.
Различные виды грязи, мусор либо же другого рода нечистоты не будут успевать смываться водой при слишком большой скорости стока и останутся в трубе, что со временем станет причиной образования засора.
Помимо того, фракции фекалий не будут выводится в полной мере. Особенно негативное влияние на функционирование канализационной системы оказывают чересчур большие уклоны или контруклоны.
Отсюда видно, что назвать верным данный способ нельзя, поскольку следует брать в учёт максимально допустимое и минимально допустимое значения угла.
Делать уклон минимально допустимым либо вообще пренебрегать им, монтируя канализационные стоки. Такой подход является совершенно неправильным. Поскольку в случае игнорирования организации правильного уклона становится неизбежным застой воды.
Наиболее верной методикой, которой и следует придерживаться, является выполнение уклона строго в согласии с нормативами и требованиями. Указанными в специально предназначенной для этих целей литературе.
Зачем рассчитывать наклон?
Благодаря правильной организации уклона сточного канала, возможно свести на нет или хотя бы минимизировать вероятность возникновения следующих проблем:
- Застой воды. Является достаточно часто возникающей проблемой владельцев сточной системы.
- Прорыв трубопровода. Отсутствие оптимального потока жидкости способствует возникновению нежелательных отложений и развитию коррозийных поражений внутренних поверхностей конструкций.
Раньше, монтируя канализацию в зданиях многоквартирных типов, расчётами уклона стока на 1 метр практически не занимались. Это становилось причиной постоянных аварийных ситуаций в системах. И требовало регулярного проведения восстановительных работ.
Обеспечивать уклон необходимо не только лишь в помещениях городских домов. Стоковые системы обустраиваются непосредственно в домах, расположенных в частных секторах, в саунах и банях.
Неправильный монтаж канализационной трубы
Стоковые каналы, обустроенные в таких помещениях, заменяют выгребные ямы. Для этого устраиваются так называемые септики в виде колодцев, принимающих в себя сточные воды и иные отходы.
Расчёт степени наполнения трубы
Какой именно выбрать диаметр трубы для прокладки наружной канализации? Этот вопрос должен стоять наряду и другими факторами при создании проекта. Поскольку от этого зависит скорость ухода воды. Коэффициент наполнения воды измеряется в сантиметр на метр, градусный расчёт тут применить нельзя по причине того, что буду возникать погрешности, к примеру: метраж трубопровода слишком большой и в конечном итоге даже маленькое расхождение приведёт к тому что элементы не сойдутся и будут находится в разных плоскостях.
Значение, которое будет оптимальным для работы системы канализации рассчитывается по формуле, она звучит так: уровень подъёма канализации «H» мы делим на диаметр нашей канализационной трубы «D». Значение, которое мы должны получить должно варьироваться в промежутке от 0,5 до 0,6. Если мы получим при расчёте 0, то это будет означать что труба будет постоянно пустой. Если же мы будем иметь конечную цифру 1, то труба будет постоянно и полностью залита водой. Что губительно скажется на системе. Сама формула выглядит так
Y=H/D
- H – высота;
- D – диаметр;
- Y – значения наполнения.
Если вы используете трубы из ПВХ, то её наполненность должна составлять 0,5. Причиной этому является её внутренняя поверхность, она не имеет шероховатостей. В отличии от асбестовых или железных труб, они имеют высшую степень шероховатости, для такого значения равно 0,6.
Описанное выше значение позволит проходить стокам в среднем со скоростью 0,7м/с. Это позволит удерживать твёрдые вещества в подвешенном состоянии, не допуская того что они будут прилипать к стенкам канализационных труб.
Угол уклона для наружной инженерной сети
Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:
- полиэтиленовая труба с верхним гофрированным слоем;
- пластик;
- чугун;
- асбестоцемент.
Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.
Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:
- 110 мм – 0,02 или 2 см на 1 метр;
- 160 мм – 0,008 или 8 мм на 1 метр.
Прокладывание наружной магистрали
Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:
- шнур или веревка;
- два колышка;
- строительный уровень.
В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.
Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:
- создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
- выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.
Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
Особенности расчета уклона труб канализации в квартире
Определение значения уклона
Главная сложность, с которой сталкиваются начинающие строители и те, кто самостоятельно выполняют водоотвод, заключается в том, что единица измерения уклона для них непривычна. Во всех справочниках и даже строительных нормах и правилах, являющихся основным руководством любого строителя, указаны десятичные дроби вида 0,03 или 0,008.
Например, если общая длина 5,6 метра, и требуется снижение 0,07, то между уровнями начала и конца трубы должен быть перепад:
Расчет наполненности трубы
Основным параметром, которым следует руководствоваться при укладке канализационной трубы, должна быть ее заполненность. Она вычисляется по формуле:
y = H/D, где:
H – высота уровня вод в трубе;
D – диаметр канализационной трубы.
При этом:
если y=0, то труба пустая;
если y=1, она полностью залита;
оптимальным значением для заполненности (К), при котором сток работает нормально, является диапазон от 0,5 до 0,6.
Такой разброс объясняется различными свойствами материалов труб и их способностью к образованию пограничного слоя, удерживаемого вблизи внутренней поверхности труб.
Описанное значение заполненности обеспечит скорость прохождения стоков примерно в 0.7 м/с, что позволит удерживать твердые включения во взвешенном состоянии, не допуская их прилипания к стенкам трубопровода.
Таким образом, расчетные характеристики трубопровода должны определяться по формуле:
K ≤ V√ y, где:
К — оптимальный уровень заполненности (0,5 или 0,6);
V — скорость;
√ y – квадратный корень заполняемости трубы.
Загрузка...
