Арматура для унитаза

Установка арматуры

Перед тем как устанавливать новую запорную арматуру, следует промыть бачок в мыльной воде. На стенках резервуара, во время эксплуатации постоянно образуются отложения, которые попадая вновь в воду могут стать причиной протечки, даже нового запорного механизма.

Установка новой арматуры осуществляется в три этапа.

1. Установка поплавкового запорного механизма и системы слива воды.
2. Установка бачка.
3. Установка крышки бачка и кнопочного узла.

Для установки поплавкового механизма, необходимо вставить штуцер с запорной системой в малое нижнее отверстие унитаза и затянуть гайку до упора. Не следует забывать об резиновых прокладках, которые входят в комплект запорного механизма. Чтобы увеличить надёжность данного узла, прокладки можно поставить на силиконовый герметик. При затягивании гайки не стоит прилагать чрезмерное усилие, иначе существует риск деформации и срыва резьбы пластиковой гайки.

Если подключение воды осуществляется сбоку, то все процедуры по установке клапана производятся вышеописанным способом, только запорный клапан будет располагаться в горизонтальном положении.

Установка центрального сливного механизма осуществляется аналогичным способом. Для того чтобы соединение сливного патрубка и бачка было более надёжным, необходимо установить резиновые прокладки на герметик и сразу же затянуть гайку.

При установке бачка на унитаз следует равномерно закручивать гайки. Если бачок будет установлен неровно, то стоит опасаться протечек в месте его соединения с чашей унитаза.

Крышка устанавливается на бачок унитаза и прикручивается сливной кнопкой. При установке кнопки следует иметь ввиду, что чем глубже будет утоплена эта деталь в углубление, тем меньшее количество воды будет сливаться из бачка, при её нажатии.

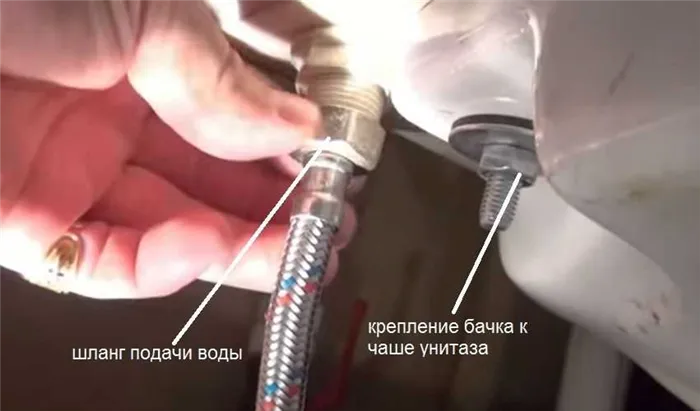

Заключительный этап установки унитаза – это подключение гибкого шланга водопровода

При осуществлении этой операции следует также соблюдать осторожность и не прилагать слишком большое усилие при закручивании гайки шланга

Если для герметизации соединений применялся силиконовый герметик, то прежде чем открыть кран и заполнить сливной бачок водой, необходимо подождать не менее 4 часов.

На данном видео подробно показаны все этапы замены арматуры унитаза, и если по описанию процесса сложно произвести замену клапанного механизма, то можно это сделать после просмотра видеоролика.

Замена внутренней арматуры унитаза не занимает много времени, и для проведения работ не требуется специального образования и навыка сантехнических работ. Каждый может самостоятельно осуществить эту работу, и при соблюдении всех правил, сантехнический прибор долгое время не будет требовать к себе повышенного внимания.

Принцип работы арматуры унитаза

Вся запорная арматура работает по следующему принципу.

Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.

В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.

В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

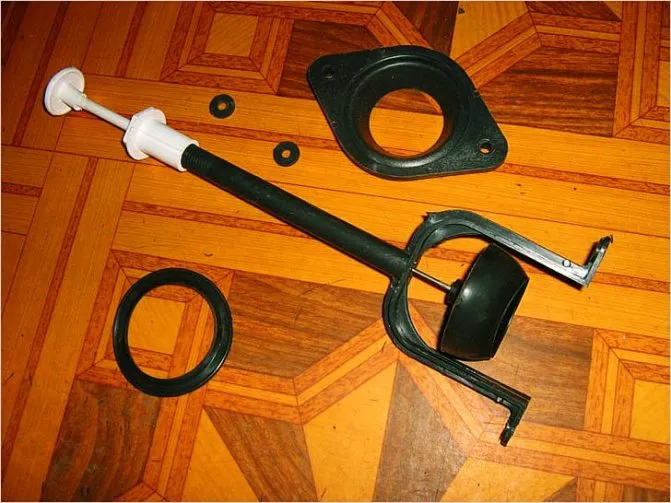

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

• Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
• Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
• Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

• Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
• При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
• Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
• Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
• Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

Рис. 9 Полный комплект для монтажа нижней подводки

Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах

Это оптимальный вариант спускной арматуры, которую следует приобретать.
Самый простой способ определить качественную арматуру из ряда представленных — взвесить ее на руках
Чем тяжелее изделие, тем более надежным оно будет в эксплуатации.
Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее.
Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Вакуумный унитаз

Отдельно в ряду стоит вакуумный унитаз. В нем используется другой механизм слива. Арматура для унитаза в данном случае работает не только за счет тяги воды, но и с помощью воздушного потока. Главное ее отличие от обычных в том, что она включает в состав:

• клапан, который открывается нажатием кнопки;
• вакуумный насос, обеспечивающий возникновение низкого давления в герметичной камере.

Когда кнопка нажата, то клапан открывается, в унитаз начинает всасываться воздух за счет сильно сниженного давления в камере. Этот воздух наряду с водой обеспечивает сильный напор для удаления остатков. При этом издается характерный звук, который слышали все, кто пользовался туалетом в поездах дальнего следования – там они есть во всех вагонах.

Как выбрать арматуру для сливного бачка

Сначала измерьте диаметр водозаборной трубы с помощью рулетки и линейки. Для 1,5 см вход 3/8″, для 2,0 см½».

Рекомендуется приобретать аксессуары той же модели, что и старая модель. Для этого разберите неисправный компонент и покажите продавцу образец. Сегодня компоненты часто продаются в собранном виде и не требуют дополнительных усилий.

Как расположить аксессуары для нижнего подключения унитаза?

Материалы для аксессуаров — пластик, металл и бронза. Пластик — самый популярный, но хрупкий материал, и стоимость изделия низкая, в то время как медь — более прочный материал, и поэтому стоимость изделия очень высока. Конструкция компонентов резервуара не является сложной. Модели различаются, но принцип конструкции клапанов одинаков.

Компоненты, предназначенные для нижнего входа, можно разделить на

Сливной штуцер крепится к баку гайкой. Для герметизации соединения перед установкой на сливную трубу надевается специальная прокладка, а между баком и бассейном устанавливается прокладка для предотвращения утечки воды. Слив воды осуществляется простым нажатием кнопки или, в случае устройств со сливным стержнем, поднятием рычага вверх.

Кнопочные устройства далее подразделяются на

1. Устройства с одной кнопкой, обеспечивающие полный слив, т.е. опорожнение всего бака, и
2. двухкнопочные устройства, обеспечивающие полное и частичное опорожнение бака. Это означает, что дренажное устройство имеет два клапана.

Также доступны различные конструкции поплавков

1. Для поршневых — поплавок соединен с поршнем, который открывает слив при подаче давления на рычаг и закрывает клапан при поступлении воды.
2. В случае с мембранами — рабочий механизм такой же, как и в случае с поршнями.

Запорные клапаны состоят из поплавка, трубы для перелива воды, кнопочного слива, тяги, стакана и запорного клапана. Дренаж осуществляется следующим образом. При нажатии кнопки вода вытекает из бака, поплавок опускается, дышло открывает мембранный клапан, и вода льется из водопроводной трубы, заполняя бак. Поплавок поднимается до заданного уровня, который ограничивается тягой. Затем мембранный клапан закрывается, предотвращая дальнейший поток воды.

Материалы и инструменты, необходимые для установки и замены

• Достаточно рулетки и одной линейки.
• Размер клавиши обхода 1.
• Шестигранный ключ.
• Аксессуары.

Рекомендации по подбору арматуры бачка

Если предстоит замена бачка унитаза, то приобретается уже полностью укомплектованная емкость и остается только закрепить ее. Но при возникновении проблем с одной из деталей или узлов приходится самостоятельно подыскивать достойную замену. Обращаться желательно к профессионалам крупных магазинов, специализирующихся на реализации сантехники.

Сливная арматура бачка унитаза

Обязателен тщательный осмотр всех элементов, чтобы убедиться в отсутствии дефектов. Проверяется полнота комплектации и наличие подробно инструкционной памятки по сборке и монтажу. Комплектующие отечественных производителей предпочтительнее, так как адаптированы к местным свойствам воды, а по качеству не уступают зарубежным аналогам.

Регулярные профилактические осмотры, быстрое реагирование даже на незначительные неисправности не займут много времени и позволят продлить безупречную эксплуатацию такого непростого оборудования как сливная арматура бачка унитаза.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

https://youtube.com/watch?v=K1_SGNCELGM%3F

https://youtube.com/watch?v=9AYX7zXLOYk%3F

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Особенности сливной арматуры для бачка: технология монтажа и расценки

Сливная арматура состоит из спускного рычага и сливного сифона. Основная функция последнего – герметично перекрывать отверстие, когда слив жидкости завершился. Существует несколько конструкционных моделей сифонов. Простейшие изделия имеют вид резиновых цилиндров.

Средние цены на арматуру сливного бачка (сливные механизмы):

Наименование изделия	Цена, руб.
Арматура для унитазов Alcaplast
Для высокорасположенного бака	325
Для инсталляции «Эколоджи» (высота 1000 и 1200 мм)	450
Для низкорасположенного бака	510
С кнопкой «стоп»	725
С удлиненной кнопкой «стоп»	780
С двойной кнопкой	980
Арматура «Геберит» для унитазов с инсталляцией
Наименование моделей, с которыми совместим механизм	Цена, руб.
«Дельта» UP100, «Сигма» UP320, «Сигма» UP300	1350
«Дельта» UP172	1400
«Каппа» UP 120	1455
«Сигма» UP720	1555
«Омега» 12	2200
«Дельта» UP182	2300

Как установить и отрегулировать слив для унитаза

Перед началом работы желательно отсортировать все детали комплекта так, чтобы к каждому болту прилагались прокладка и шайба. Крепеж выполняется следующим образом: с обратной стороны на болт надевается шайба, затем следует гайка, которую нужно закручивать плотно, но очень аккуратно, чтобы не повредить керамическое покрытие.

Рекомендации по устройству слива унитаза:

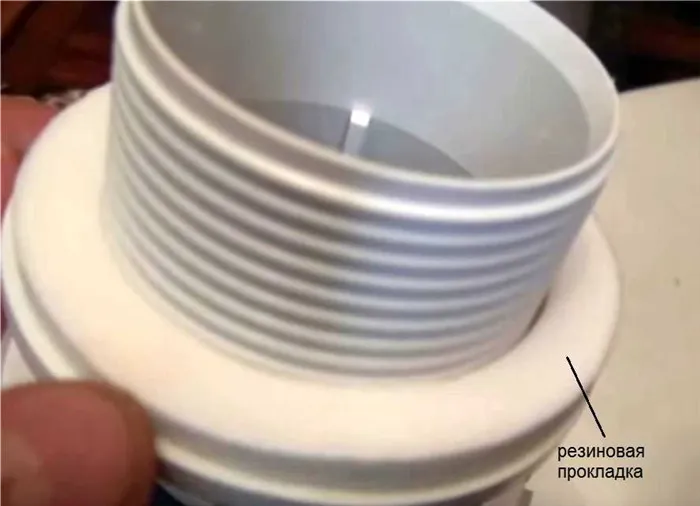

Чтобы сливной механизм сидел плотно нужно использовать резиновую прокладку

1. Установить в бак сливной механизм на отведенное ему место.
2. Чтобы деталь сидела плотно, нужно использовать резиновую прокладку, которую следует надеть на гайку.
3. Надежно зафиксировать механизм с помощью гайки из пластика.

Если уплотнительная деталь уже была в эксплуатации, тогда зону соединения необходимо дополнительно обработать с помощью герметика (специалисты не рекомендуют применять уплотнитель повторно). Новые кольца в этом не нуждаются.

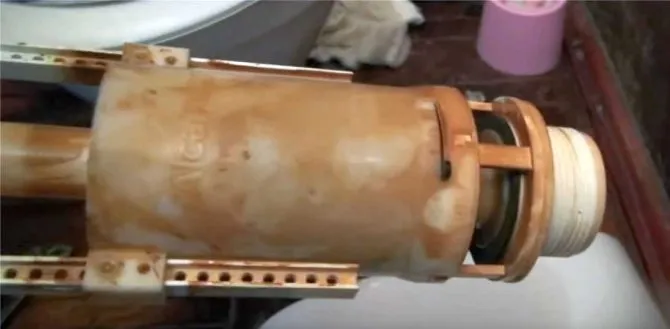

Чтобы настроить работу слива унитаза, отрегулировав его высоту, необходимо:

Регулировка интенсивности слива происходит с помощью перемещения заслонки или поплавка

Освободить переливную трубку.
Осторожно отжать элемент, фиксирующий стакан.
В вертикальном направлении передвинуть стойку до тех пор, пока она не достигнет нужной высоты.

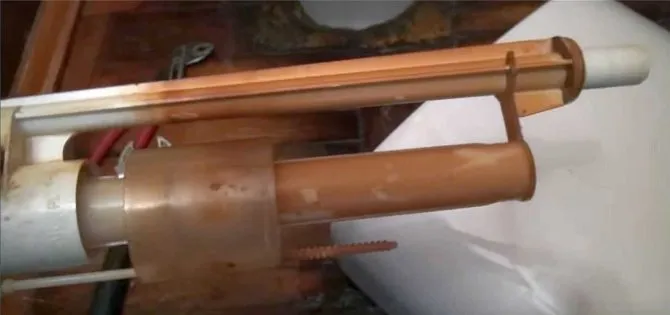

По направляющей следует переместить стакан так, чтобы его верхний край не доставал до кромки сливного бака не менее чем на 4,5 см.
Проверяется размещение переливной трубы. В правильном положении этот элемент находится на 7 см ниже, чем макушка стойки и на 2 см выше поверхности воды.. Чтобы отрегулировать интенсивность слива, нужно переместить заслонку или поплавок

Чтобы отрегулировать интенсивность слива, нужно переместить заслонку или поплавок.
