Краны с фильтром или секрет питьевой воды из водопроводной трубы

МАТЕРИАЛЫ

— Латунь.

Материал экологичный, безопасный для здоровья, стойкий к коррозии и обладающий высокой степенью прочности.

— Нержавеющая сталь.

Материал экологичный, стойкий к воздействию различных химических веществ.

Евростандарт нержавеющей стали – маркировка SUS 304

Российский стандарт нержавеющей стали – маркировка 08Х18Н10

— Силумин.

Материал, стойкий к коррозии. Легкий, но хрупкий.

ПОКРЫТИЕ СМЕСИТЕЛЕЙ

Хромоникелевое покрытие достигается методом гальванизации.

— Толщина хрома 1,5 микрон.

— Толщина никеля 15 микрон.

Отклонения от оптимальной толщины хромоникелевого покрытия недопустимо, так как несут за собой негативные последствия.

При эксплуатации смесителя используется вода различных температур. Под воздействием горячей и холодной воды тело приспособления увеличивается и уменьшается в размерах.

Оптимальная толщина хромоникелевого покрытия обеспечивает его эластичность, а это предотвращает появление трещин на покрытии и дальнейшее его отслоение.

Цветные покрытия наносятся методом напыления краски с последующей горячей сушкой в вакуумной камере.

Классификация

Детали для подключения бытовых приборов, душа разделяются по нескольких критериям. Классификация по назначению:

• для систем отопления;
• для холодного водоснабжения;
• для горячего водоснабжения.

Разделение по количеству отверстий для подключения:

1. Одинарный — к ним можно подключить только одну магистраль.
2. Водорозетка двойная сплошная.
3. Двойные детали, отверстия которых расположены на одной планке на расстоянии друг от друга.
4. С тремя или четырьмя отверстиями.

Разделение по материалу фитинга:

1. Из нержавеющей стали. Выдерживают давление не более 20 атмосфер.
2. Из ПВХ. Подходят для установки на системы холодного водоснабжения. Температура теплоносителя не должна превышать 40 градусов.
3. Из полипропилена. Водорозетки для металлопластиковых, пластиковых труб применяются для подключения к трубам холодного, горячего водоснабжения.
4. Из оцинкованного сорта чугуна. Дешевле изделий из чистой нержавеющей стали, однако, если будет поврежден защитный слой, на месте повреждения начнет появляться ржавчина.
5. Латунные, бронзовые. Практичные, недорогие. Подходят для горячей, холодной воды.

Какой кран лучше купить

При подборе запорной арматуры для подключения техники к водопроводной системе обращают внимание обычно на следующее:

• материал изготовления;
• конструкцию механизма;
• место подключения;
• размер диаметра трубы, выбор резьбы;
• внешние параметры крана.

При выборе конструкции механизма, как уже было сказано, стоит отдать предпочтение шаровым кранам. Они бывают с внутренней и внешней резьбой. По данному параметру выбирают в зависимости от резьбы, которая уже есть на трубопроводе. Если же нарезка на трубах еще только будет производиться, то этот параметр не имеет большого значения

Необходимо обратить внимание при покупке устройства на то, чтобы диаметры трубы и выхода на запорной арматуре совпадали по размеру. А какой кран лучше взять – угловой, проходной или тройник, то выбор здесь индивидуален

Он зависит от конкретных условий и наиболее удобного места подключения техники.

Что касается материала изготовления, то краны могут быть выполнены из латуни, силумина или порошковых сплавов. Латунь можно назвать самым предпочтительным вариантом. И хоть латунные краны имеют более высокую стоимость, они надежны и долговечны.

Внешние характеристики крана тоже очень важны

При выборе устройства обычно обращают внимание на угол поворота ручки. Ведь если она поворачивается в сторону стены, пользоваться краном будет очень сложно или вообще невозможно

Важно также, чтобы ручка не скользила, удобно ложилась в ладонь и поворачивалась без особых усилий

Зачем нужны водорозетки

Водорозетка позволяет присоединить водопровод к необходимому оборудованию в ванне. В среднем в одной комнате можно установить не более четырех таких розеток. Это устройство передает напор воды из общей трубы в душ, кран или любую другую сантехнику, которая к нему подключена. Водорозетки необходимо использовать по следующим причинам:

• установка приборов и сантехники становится намного проще с их присутствием;
• быстрая замена в случае непредвиденной ситуации или поломки;
• вода может подаваться сразу к нескольким приборам, что облегчает процесс эксплуатации.

Но устанавливать это оборудование нужно в соответствии с нормами СНиП, иначе это может привести к неисправности сантехники или самой розетки.

Распределительные краны

Распределительные краны функциональны и практичны. При их изготовлении мало обращают внимания на эстетику. Различают сливные краны, поливочные краны, запорные вентили, а также различные вспомогательные устройства, например, редукционные вентили. Распределительные краны снабжены винтовыми соединениями с наружной и внутренней резьбой, которые делают возможным механическое крепление кранов на трубах. Шаг винтовой резьбы соответствует размерам крана.

На маркировке крана указывают тип соединения и шаг резьбы, например: запорный вентиль, внешняя/внутренняя резьба, 15×21. Некоторые распределительные краны приваривают (припаивают) непосредственно к медным трубам. Существуют также модели кранов с быстроразъемным трубным соединением. Используются и средства быстрого перекрытия, например вентили с резиновым или шаровым запорным устройством.

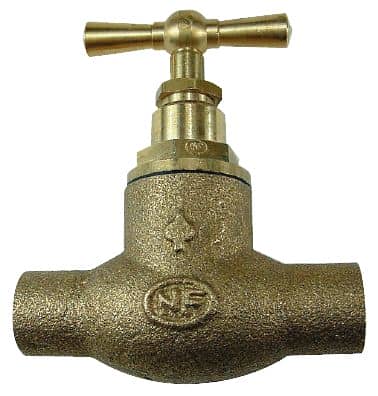

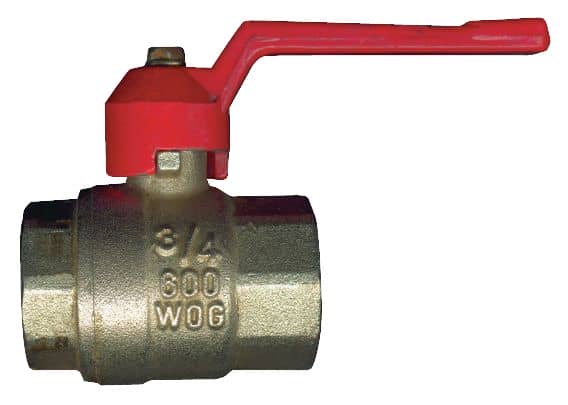

Пример вентиля с шаровым золотником (внешняя резьба)	Пример вентиля с шаровым золотником (внутренняя резьба)

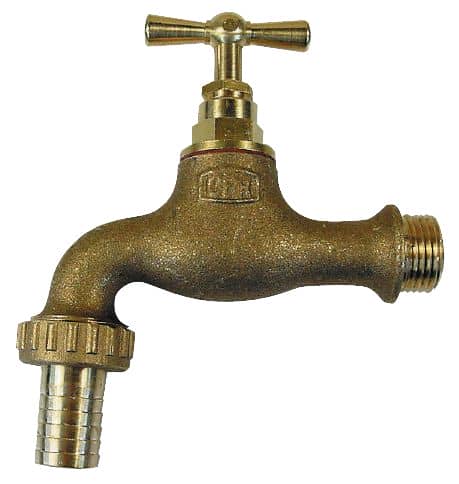

Спускной кран	Запорный кран

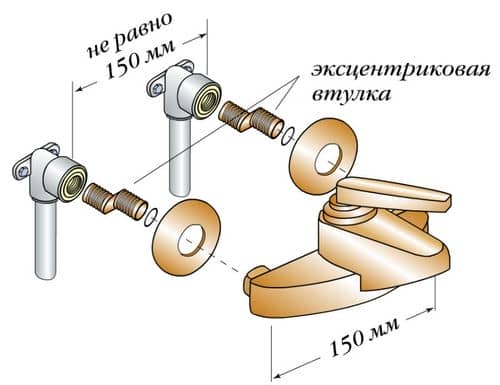

Расстояние между трубами при подключении смесителя

Перед установкой смесителя, производят монтаж труб с холодной и горячей водой, и подвод выходов к месту крепления смесителя. На этом этапе, следует знать расстояние между трубами при подключении смесителя, этот параметр должен подбираться исходя из стандартов СНИП и обычно оно составляет 15 см, с отклонением 1,5 см в обе стороны.

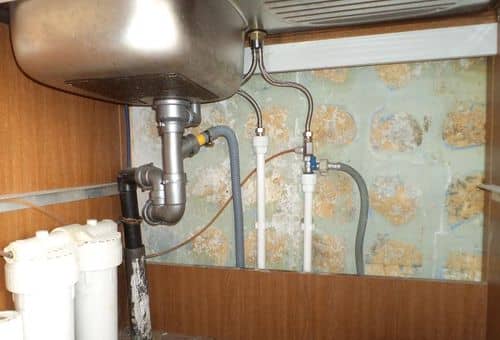

Трубы под мойкой

Размер подключаемой к смесителю трубы составляет полдюйма, и исходя из этого параметра при необходимости следует позаботиться о дополнительных переходниках

Установка смесителя в ванной, душе или на кухне имеют свои особенности и нюансы, на которые следует обращать внимание еще на начальных этапах монтажа труб

Установка смесителя на кухне

При установке смесителя на кухне, как правило трубы подводят в открытую и не замуровывают в стену, поэтому не столь важно какое расстояние у смесителя между трубами, его можно легко подкорректировать при необходимости. Если трубы монтируются в стену, чтобы избежать использования дополнительных элементов и переходников, стоит заранее позаботится о расстоянии между трубами, чтобы монтаж смесителя прошел без лишних проблем

Смеситель стоит покупать заранее и уже исходя из заданных размеров монтировать трубопровод.

Установка смесителя на кухне

Установка смесителя в душе

Наиболее подходящими для этих целей, являются смесители предназначенные специально для душа. До недавнего времени в этой роли использовали один смеситель и для раковины (на фото), и для душа, что не требовало больших затрат.

Установка смесителя в душе

Отличительной чертой такого вида смесителей, является отсутствие переключателя ванна-душ, что дает более скромные размеры изделия. В последнее время появилась тенденция использования специальных смесителей, позволяющих раскрыть функции душа на все 100%. Монтаж такого смесителя, можно выполнять открыто или спрятать некоторые части в процессе монтажа для более эстетического вида, стоит отметить, что при скрытом монтаже, при ремонте смесителя возникают проблемы с доступом к частям, вышедшим из строя. Все больше популярности набирают смесители для душа, предназначенные для подключения специальных душевых головок или элементов для гидромассажа.

Расстояние между трубами

Расстояние между трубами смесителя в душе при скрытом монтаже подбирают особенно внимательно, так как от этого будет зависеть сложность установки самого смесителя

При установке смесителя стоит брать во внимание высоту на которую стоит поднять смеситель. Также, не стоит оставлять без внимания высоту, на которой расположена душевая головка, что влияет на качество работы смесителя

Все необходимые показатели уточните перед покупкой смесителя у продавца консультанта.

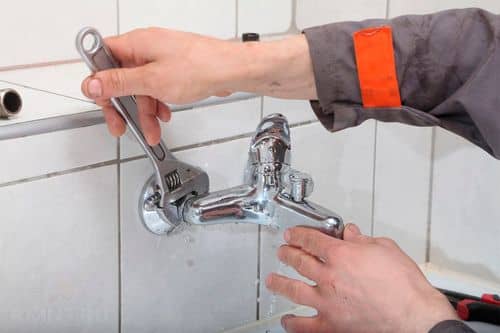

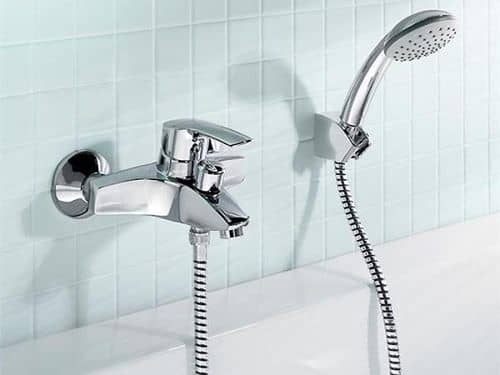

Установка смесителя в ванную

Зачастую при монтаже водопровода для подключения смесителя в ванной трубы замуровывают в стену, это позволяет сэкономить место в ванной комнате. При таком виде монтажа расстояние между трубами для смесителя в ванной играет большую роль.

Небольшую погрешность при установке смесителя можно устранить с помощью эксцентриков, которые идут в комплекте большинства моделей смесителей. После выставления с помощью эксцентриков необходимого расстояние между трубами для смесителя производится подключения всех необходимых элементов.

При выборе смесителя, обратите внимание на вес изделия, как правило смесители изготовленные из силумина дешевле и легче по массе латунных, но по качеству они, как правило, уступают. При установке смесителя на резьбу изделий необходимо наматывать паклю или фул-ленту, это предотвратит протекания при эксплуатации изделия

Что из себя представляет водорозетка?

Это разновидность фитинга, устройство для подключения сантехнического прибора к водопроводу. Чаще всего это штуцер с резьбой и приливами с отверстиями для крепления фитинга на поверхности. Бывает от двух до четырёх крепёжных отверстий. Выпускается большое число фитингов, которые различаются по конструкции и материалам изготовления. Эти устройства бывают: 1. Одинарные – предназначены для использования при одинарной линии водопровода. 2. Двойные сплошные – две в одном блоке для подключения двух соединённых линий. 3. Двойные на общей планке – две, расположенные с определённым промежутком на одном кронштейне. Их делают из чёрных, цветных металлов, сплавов, синтетических материалов.

Пристенные варианты бывают:

• резьбовые;
• обжимные;
• на опрессовке;
• самофиксирующиеся.

Каждый из типов имеет свои особенности, достоинства или недостатки.

Резьбовые водорозетки

Понятно из названия, что стыковка труб осуществляется с помощью резьбового соединения. Оно должно гарантировать герметичность и не зависеть от применяемых температур, то есть сохранять качества при любых условиях. Самое главное в данном случае – качественная резьба. Конечно, материал тоже играет важную роль.

Будет интересным: Как лучше экраном закрыть пространство под ванной

Резьбовые типы отличаются:

• долгим сроком службы;
• простой установкой, ремонтом и обслуживанием без специализированного оборудования и разрушения;
• надёжностью при работе, за счёт отличной герметичности;
• ударопрочностью.

Обжимные виды

В этом виде средством крепления служит цанга. Это втулка, применяемая для крепления цилиндрических частей. Цанга устанавливается между внутренней и наружной частью, осуществляя герметичность.

Преимущества обжимных вариантов:

• маленькая цена;
• большой срок службы;
• простота монтажа;
• большой выбор различных деталей конструкции на рынке;
• надёжная герметичность;
• возможность разборки и повторного применения.

Водорозетки с опрессовкой

Устройства этого вида соединяют с магистралью посредством пайки с помощью особого приспособления. Преимущества:

• минимум деталей;
• универсальность;
• маленькие размеры;
• высокая стойкость;
• большой срок использования;
• надёжность;
• удобная высота водорозеток;
• маленькая цена.

К недостаткам такой конструкции можно отнести необходимость применения специальных инструментов и невозможность повторного использования.

Самофиксирующие виды

Появились на рынке недавно. Основные преимущества:

• разборность устройства;
• возможность повторного применения;
• надёжность;
• универсальность;
• лёгкость установки.

Шаг 2. Сборка смесителя и подводок

Установка смесителя на кухне начинается с его сборки, то есть с подключения к гибким шлангам или жестким подводам.

Если у вас двухвентельный смеситель как на фото справа, то, скорее всего, сначала нужно его собрать. Для этого вставляем излив (кран) в корпус до ограничительного кольца и вручную, не слишком сильно затягивая, прикручиваем их друг к другу.

Теперь берем ФУМ-ленту и немного обматываем ею конец подводки.

Обмотка лентой наконечника не обязательна, так как шланг уже имеет прокладку.

Затем вставляем конец первой подводки в соответствующее отверстие в смесителе как на фото ниже и прикручиваем сначала своими руками, а потом чуть затягиваем рожковым ключом на 10. Таким же образом прикручиваем второй шланг.

Очень важно не затягивать сильно, иначе повредится подкладка! Но и не дотянуть тоже плохо.

И наконец, прикручиваем штырек-шпильку (или 2 шпильки) резьбой вверх в полагающееся для него отверстие. Наш собранный смеситель почти готов к установке. Осталось продеть обе подводки в уплотнительное кольцо, довести его до основания корпуса смесителя и закрепить его там как показано на фото справа.

Виды крепления водорозетки

1. В кармане. В случае с бетонными или кирпичными перегородками, когда толщина стены позволяет, необходимо выполнить в ней углубление для полного утопления водорозетки. Как правило, для этого необходимо порядка 40-50 мм. При необходимости перегородку можно нарастить или оставить приспособление выступающим из стены.
2. В кармане с подкладкой. Этот вид крепления подойдет для гипсовых перегородок с толщиной 40-60 мм. Для этого необходимо в проделанном кармане установить деревянную подкладку толщиной до 15 мм, а уже к ней крепить саму водорозетку. Подкладку рекомендуется пропитать раствором для снижения процесса гниения.
3. На подкладку. Такой вариант крепления используют для гипсокартонных перегородок. Лист гипсокартона устанавливают на металлический или деревянный каркас. После этого крепится подкладка необходимой толщины, а к ней само приспособление. Следующий слой гипсокартона крепится таким образом, чтобы фитинг был с ним заподлицо.

Электронные смесители

Высокотехнологичную современную кухню сложно представить без электронных смесителей, они имеют не только стильный внешний вид, но и облегчают проведение работ по мытью посуды, готовке пищи и позволяют максимально экономить воду (до 33%). Основные преобразования, которая вносит электроника в функционирование традиционных смесительных приборов — бесконтактное или сенсорное включение-отключение и поддержание температуры воды на постоянном уровне.

Бесконтактные смесительные приборы

В традиционных типах смесителей, для включения которых не требуется контакт с ручкой, установлен инфракрасный датчик, реагирующий на тепловое излучение поднесенных к нему рук. Датчик связан с электронной схемой управления электромагнитным клапаном, открывающим и закрывающим воду. Для работы прибора требуется электропитание постоянным током, которое подается на его схему через электрический преобразователь на 9 — 12 В или четыре пальчиковые батарейки суммарным напряжением 6 В.

Непрерывное время работы описанной выше конструкции ограничено в среднем 1 минутой и затем смеситель автоматически отключается, что совсем неудобно при использовании его в качестве прибора для мойки посуды или обработки пищи. Поэтому в кухонную раковину устанавливают более практичные сенсорные смесители, включение и отключение которых производится касанием руки (точнее, любой частью тела) к части корпуса или лейки.

Обеспеченному потребителю хорошо известны бренды ведущих немецких производителей сенсорных кухонных кранов Grohe и Hansgrohe, более бюджетная цена аналогичной сантехники у китайских марок Gappo, российско-китайских Frap, российско-чешских Lemark и чешских Vidima.

Управление включением инфракрасного и сенсорного смесителей

 Смесители с терморегулятором

В устройство крана-смесителя для кухни с автоматической поддержкой установленной температуры входят две ручки — одна предназначена для предварительной установки потока, а второй по боковой шкале выставляется нужный температурный показатель.

Основным элементом термостатического смесителя является специальный картридж, в его состав входит парафин, помещенный в герметичный стакан, на одной стороне которого установлен стержень со специальной регулирующей деталью. При повышении температуры воды парафин расширяется и линейно сдвигает стержень не более чем на 0,6 мм — этого смещения достаточно для увеличения потока холодной воды и приведения общей температуры к установленному показателю.

Смесители с термостатом имеют сложную конструкцию, слишком дороги и непрактичны для применения на кухне, где постоянно требуется смена температурных параметров воды (с температуры питьевой до горячей для мытья посуды), поэтому их использование в кухонных помещениях не практикуется из-за отсутствия рационального смысла. Иначе обстоит дело с высокотехнологичными сверхдорогими приборами, имеющими пульт управления и функции программирования температурных параметров, включения-отключения — их вполне можно использовать на кухне, но в большей степени как предмет интерьера стиля хай-тек.

Конструкция термостатического смесителя

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Подбор способа крепления вентиля

По способу крепления водопроводные вентили подразделяются на:

• резьбовые. Монтаж производится при помощи резьбы и фиксирующей контргайки, которая имеется на водопроводной трубе и самом устройстве. Резьбовой вентиль надо подбирать по виды резьбы (внутренняя, наружная), ее диаметру и шагу. Установка возможна как на металлический, так и на пластиковый водопровод;
• фланцевые. Крепятся при помощи специальных устройств (фланцев), расположенных на краях вентиля и водопроводных труб, и соединенных между собой крепежными болтами. Устройства устанавливаются преимущественно на металлические водопроводные системы;
• приварные. Монтируются методом сварки. Приварные вентили могут быть установлены на металлические и пластиковые трубопроводы.

Резьбовые и фланцевые вентили можно снять для проведения ремонта и установить заново. Приварной вентиль установить второй раз не получится.

Лучшие зарубежные и российские производители

Ясно, что хороший товар не может стоить дешево, но далеко не всегда стоимость лучших смесителей для кухни находится за гранью возможного. При выборе стоит ориентироваться не только на цену, но и на бренд.

Производители с известным именем выпускают как бюджетные, так и люксовые модели. При этом сложившаяся репутация для них значит намного больше, чем мелочная экономия, поэтому, вне зависимости от цены, смесители таких брендов всегда качественны.

От марки производителя зависит то, насколько качественной, долговечной и удобной будет ваша сантехника.

Если обратиться к рейтингу кухонных смесителей по странам и конкретным изготовителям, то увидим, что первые места распределятся следующим образом:

• Германия – SIEMENS ag, Grohe, Dornbracht, Viega, Kaldewei, Hansa, Schock, Axor, Ideal Standard, Hansgrohe, Franke, Blanco;
• Италия – Jacuzzi, Rifra, Piados, Duka, Zucchetti, Roca, Webert, Bonomini, Carlo Frattini, Webert;
• Франция – Jacob Delafon;
• Финляндия – Oras;
• Швеция – Alfa Laval;
• Болгария – Vidima;
• Швейцария – Gustavsberg;
• Испания – Roca;
• Дания – Damixa.

Среди российских компаний, выпускающих сантехнику, заслуживают внимание товары компаний «Акватон», «Санмикс», «Сантехприбор». Изделия этих производителей гарантируют длительную и удобную эксплуатацию, надежны и могут работать долгое время без поломок

Изделия этих производителей гарантируют длительную и удобную эксплуатацию, надежны и могут работать долгое время без поломок.

Ремонт водопроводного вентиля

Водные вентили характеризуются очень простой конструкцией, потому поломки у них довольно редки. Самая большая проблема – это срыв резьбы при неаккуратном обращении. Также в качестве поломок может быть трудный поворот рукояти при отсутствии регулярной очистки и смазки, покраски вентиля.

В данном случае нужно покупать и устанавливать новый вентиль, делать заново резьбу на трубопроводе. Но чтобы все это не случилось с водным вентилем, необходимы такие же профилактические меры, как и для всей другой сантехнической арматуры.

В этом случае поломки можно заранее не допустить либо совсем свести к минимуму.

Как правило, ремонт вентиля у неподготовленного человека вызывает определенные трудности, которые связаны не с трудоемкостью ремонта, а с незнанием его особенностей конструкции и устройства.

Но вот разбирать вентиль с помощью обычных плоскогубцев не желательно, потому как сорвать резьбу таким образом можно очень просто, что влечет за собой полностью замену вентиля. Если нет гаечного или разводного ключа, то к ремонт не стоит начинать (если требуется разборка).

Обжимные водорозетки

Одним из элементов соединения является цанга. Это специальная втулка, необходимая для соединения деталей цилиндрической формы. Цанга зажимается между внутренней и наружной поверхностью, обеспечивая герметичность.

Обжимная водорозетка смесителя

Применение водорозеток обжимного типа, несмотря на свою относительную молодость, обладает рядом преимуществ:

• низкая стоимость;
• долговечность;
• легкость установки;
• доступность всех элементов конструкции в специализированных магазинах;
• гарантированная герметичность соединения;
• возможность разбирать компоненты устройства и повторно их использовать.
