Установка инсталляции Grohe – как устроена

Общий элемент в устройстве всех подвесных унитазов — это пластиковый бак с клавишей смыва, который стоит в стальной раме. В конструкции также предусмотрены отверстия для крепления к ограждающим поверхностям, шпильки, на которые монтируют чашу, и два колена — смыва и слива. А уже в зависимости от способа установки и крепления различают следующие виды конструкций подвесного унитаза:

• Блочная система. Это подвесная конструкция, предназначенная для крепления к несущей стене (капитальной межквартирной или межкомнатной перегородки). Опора к полу не предусмотрена. Можно монтировать в нишу или крепить к поверхности. Во втором случае необходимо заложить пространство от пола до блока кирпичом, чтобы чаша не продавила нижнюю часть обшивки короба или фальшь-стены.
• Рамная система. Предназначена для установки возле несущих и самонесущих стен из строительных блоков или каркасных стен и внутренних перегородок с тонколистовой обшивкой. Нагрузку принимают опоры, стоящие на полу. Креплением к стене фиксируют конструкцию в устойчивом положении.
• Угловая система. Подвид рамной системы для установки унитаза в углу санузла. Нагрузку принимают ножки. Задняя часть системы предусматривает фиксацию к двум смежным стенам, расположенных под углом 90°.

Размеры инсталляций зависят от производителя и модели.

Например, рамные инсталляция компаний GEBERIT и VILLEROY@BOCH имеют стандартную высоту 112 см и ширину 50 см, у торговой марки GROHE размеры соответственно равны 113 см и 53 см. Есть узкие и высокие модели от компании WISA (118×38 см) и SANIT (118×45 см). Но можно найти низкие конструкции — например, компания SANIT выпускает модель с монтажной высотой 82 см и шириной 53 см.

Особенность рамной инсталляции — возможность регулировки ножек по высоте. Ее можно увеличить на 20 см. А указанный на схеме размер приведен с учетом, что расстояние от уровня пола до оси колена слива должно быть не менее — 22 см.

Монтажная глубина также не имеет фиксированного стандарта. Она зависит от объема бачка, высоты и ширины рамы и того как проходит канализационная труба. При стандартных размерах и объеме смыва в 6/3 л минимальная монтажная глубина лежит в пределах 12-15 см. Если у бачка есть функция увеличенного объема смыва (до 9 л), то его монтажная глубина может быть больше — до 20 см. Но максимальная глубина (расстояние от стены до края рамы) у большинства моделей не превышает 23 см.

Габариты блочных систем имеют высоту от 45 см до 110 см, ширина обычно равна около 50 см (от 44 см до 53 см), а глубина лежит в пределах от 12 см до 20 см.

Пример схемы подвесной инсталляции

Основанием конструкции является прочная стальная рама с регулировкой высоты. Она крепится на стену или пол, содержит все инженерные элементы, подводы коммуникаций, на нее монтируется подвесная сантехника. Сверху на металлическом каркасе закреплен плоский сливной бачок из пластика, изолированный специальным материалом против конденсата – стиропором. Кнопочное устройство крепят через особый вырез на фасаде бачка. Впоследствии с помощью этого отверстия можно будет осуществлять ремонт оборудования.

Система смыва устроена так, что вода поступает в унитаз в объеме трех или шести литров в зависимости от желания потребителя. Это дает возможность экономить водный ресурс. Технологическая инновация Whisper делает слив бесшумным с помощью метода разделения опорных труб, что способствует предотвращению вибрации всей конструкции. Вентиль на бачке служить для перекрытия доступа к воде. Слив подключен через отверстие сбоку бачка. Конструкция имеет систему дозировки, защищающую от перелива воды. Инсталляция будет скрыта в стене, на виду останутся лишь подвесные сантехнические приборы.

Устранение проблемы своими руками

Чтобы найти источник проблемы, по вине которого вышел из рабочего состояния унитаз, можно прибегнуть к вызову сантехника, позвать соседа, который помогает всем и берет недорого, или попытаться сделать все своими руками.

Первый вариант безопасен, но требует согласовать время проведения работ и обойдется в приличную сумму денежных средств. Конечно, это самый удобный и простой вариант – ничего не нужно делать, крутить, менять – дал деньги и принял работу.

Вариант с соседом/знакомым знакомых – как кот в мешке. Сомнительное качество работ может привести к возникновению еще больших проблем и более серьезных поломок.

Чтобы обнаружить проблему и устранить поломку, нужно разобрать систему инсталляции, добравшись до ее внутренностей через ревизионное окно

Третий вариант предполагает самостоятельное изучение системы инсталляции, установленной в своем санузле и ее ремонт. Это простое занятие, не терпящее спешки

Важно взять инструкцию производителя и внимательно прочесть соответствующий раздел. Если инструкция потеряна, можно отыскать на сайтах интернет магазинов или попросить у консультанта магазина сантехники

Все спорные моменты, возникающие в процессе проведения ремонта инсталляции, можно посмотреть в тематических видео роликах. Модели арматуры встроенных бачков разных производителей могут отличаться друг от друга.

Если удалось по инструкции разобрать арматуру бачка, то нужно заменить сломанные детали, использовав запасные из ремкомплекта

Бывает достаточно разобрать арматуру сливного бачка, промыть комплектующие, заменить износившиеся детали, собрать все заново, и система работает как отлаженный механизм – без сбоев.

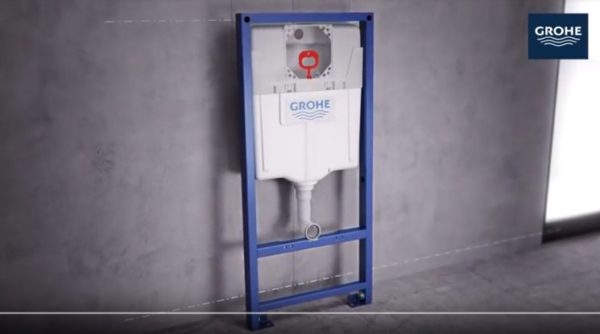

Монтаж инсталляции Grohe на примере Rapid SL

Во время монтажа своими руками необходимо выполнить последовательность действий:

• демонтировать имеющийся унитаз;
• подготовить ограждающие конструкции и коммуникации;
• закрепить верхнюю часть рамы к стене, нижнюю к полу;
• выставить конструкцию в горизонтальном, вертикальном уровне;
• обшить инсталляцию листами ГКЛ, облицевать стену в соответствии с дизайн-проектом.

Затем можно устанавливать сантехнику, настраивать механизм смывного бачка и клавиши 3/6 л смыва.

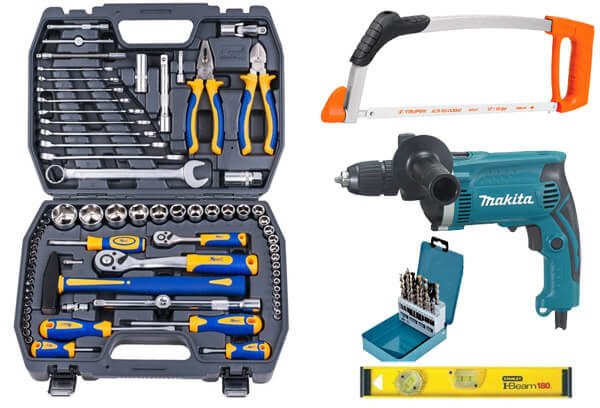

Инструменты

Производится установка унитаза достаточно небольшим арсеналом электрического, ручного инструмента:

• монтаж крепежа – перфоратор или ударная дрель, шуруповерт, ключи гаечные, головки;
• разметка – лазерный/пузырьковый уровень, маркер, рулетка, угольник;
• регулировки – отвертки «-» и «+».

В квартире вторичного жилого фонда потребуется демонтаж, подготовка стен, инженерных систем для монтажа инсталляции. Затем производится обшивка каркаса гипсокартоном. Домашнему мастеру во время этих операций ремонта понадобится дополнительный инструмент:

• ведро – для проверки слива, регулировки клавиши на сливной панели;
• шпатели – заделка штроб, швов между листов ГКЛ;
• нож, ножовка, коронки – для раскроя листового материала, подрезки патрубков;
• шуруповерт — для монтажа листов ГКЛ.

Подготовка

Унитаз монтируется либо в туалете, либо внутри совмещенного санузла. Инсталляции чаще всего применяются для установки подвесной сантехники. В квартирах, частных коттеджах обычно демонтируется унитаз напольного типа. Поэтому с системой водоотведения проблем не возникает – паук, тройник или отвод канализации закрывается рамкой инсталляции.

Зато штуцер с шаровым краном для напольных унитазов обычно расположен снаружи-сбоку. Для скрытой разводки это неприемлемо, линию нужно протянуть к месту установки инсталляции:

• штробление стен;
• укладка водопровода ХВС.

Водорозетка для подключения смывного бачка не обязательна. Если унитаз оснащается опцией биде, в пределах досягаемости пользователя сантехнического прибора монтируется водорозетка с ХВС + ГВС для комфортной интимной гигиены.

Удобнее всего боковое расположение смесителя биде, поэтому унитаз внутри совмещенного санузла монтируется ближе к углу около стены или на инсталляции углового типа. Для крышек-биде для унитаза может потребоваться подключение электрики. Поэтому кабель протягивается перед установкой системы инсталляции.

Монтаж поэтапно

В каждом комплекте инсталляции Grohe инструкция по установке имеется в обязательном порядке. Самостоятельный монтаж предусмотрен производителем, конструкция до предела упрощена. Используется пошаговый алгоритм следующего вида:

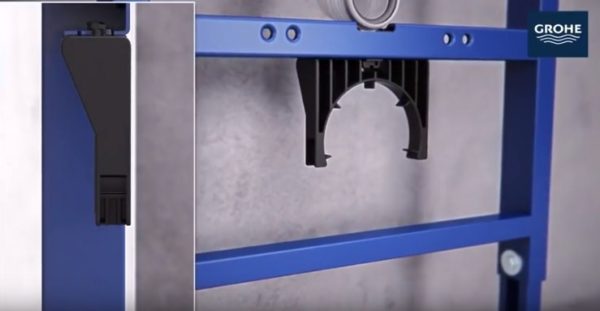

• сборка рамочной конструкции – установка нижних лапок с фиксирующими болтами;
• выбор выпускного канализационного патрубка;

В таком виде инсталляция считается полностью готовой к эксплуатации. Сантехника навешивается на нее и подключается к системам жизнеобеспечения только после монтажа ГКЛ/ГВЛ, прочих листовых материалов на каркас рамки, облицовки стен кафелем.

Обшивка

Рамная конструкция обшивается гипсокартоном в следующем порядке:

• сборка каркаса из оцинкованных профилей для обшивки гипсокартоном;
• предварительная установка листа ГКЛ для разметки отверстий под шпильки, патрубки канализации, смыва, ревизионного люка;
• установка гипсокартона на место с вырезанными отверстиями, крепление саморезами к профилю рамы;

Затем вся стена, фальш-панель, перегородка или ее отдельный участок, короб инсталляции декорируется согласно схеме раскладки кафеля в проекте.

Очень подробно о том как собрать короб под инсталляцию и обшить его написано в этой статье.

Установка кнопки смыва и унитаза

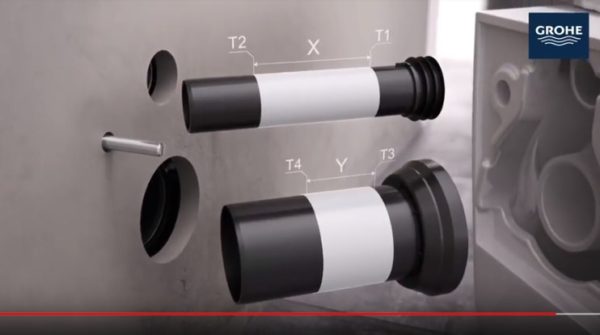

Основной проблемой при монтаже подвесного унитаза является разная длина переходных патрубков, которыми сантехника подключается к системе смыва из бачка и системе водоотведения. Поэтому используется сложная схема разметки:

• пластмассовые фитинги надеваются на прямые санфаянсовые патрубки унитаза, маркером или карандашом отмечается расстояние до задней плоскости сантехнического прибора;

Затем монтируется необходимая для эксплуатации сантехнического изделия панель с кнопками малого и большого смыва по следующей схеме:

• подрезка выступающей наружу части заглушки;

В итоге получается полностью скрытый монтаж разводки канализации, водопровода и электрики. Производителем заявлена эксплуатационная нагрузка 600 кг, 10 летний гарантийный срок на сантехнику.

В дальнейшем кнопка выполняет роль ревизионного лючка, через который можно заменить все внутренние части бачка.

Установка инсталляции подвесного унитаза | Чудо Ванна

Если возникла необходимость в монтаже подвесного унитаза, биде, раковины или писсуара, то установить такой сантехнический прибор, просто прикрутив его анкерами к стене, не получится. Здесь необходим целый комплекс мероприятий, предшествующий непосредственному навешиванию прибора. В первую очередь, это установка инсталляции, подвод воды и канализации, скрытие всех коммуникаций, отделка и потом уже непосредственно монтаж прибора.

В этой статье мы подробно рассмотрим пошаговый процесс монтажа инсталляции для унитаза. Этот этап работ является фундаментом надежности и функциональности в дальнейшей эксплуатации устанавливаемого прибора, поэтому отнестись к нему необходимо с должной ответственностью.

Каждый сантехник, да и не только он, с уверенностью может сказать, что производить какие-либо работы легче и удобнее на объекте, находящемся в процессе строительства, а не вписывать свою работу в уже готовый интерьер. Это касается и установки подвесного сантехнического прибора, но совсем не значит, что невозможно произвести замену старого обычного унитаза или биде на новый, подвесной. Все реально — и не требует каких-либо радикальных изменений в планировке санузла или замене коммуникаций.

Как установить инсталляцию для подвесного унитаза?

Выбор места

Перед началом установки инсталляции необходимо в первую очередь определиться с местом установки подвесного оборудования (к примеру, унитаза). Это место должно не только нравиться владельцу жилья, но и располагаться в месте, к которому можно без проблем подвести холодную воду и канализацию. Удобнее всего устанавливать подвесной унитаз (соответственно, и инсталляцию под него) на месте старого унитаза — это поможет избежать наличия лишних коробов прохождения канализации.

Необходимые инструменты

Карандаш или маркер

Измерительная рулетка

Перфоратор со сверлом по бетону соответствующего для поставляемого в комплекте крепежа диаметра (как правило, 10мм.)

Ключи накидные и рожковые соответствующего крепежу диаметра (зачастую — 13 мм.)

Пошаговая инструкция по установке инсталляции унитаза

Прежде всего, на стену и пол необходимо нанести всю необходимую разметку, которая понадобиться в процессе монтажа. В первую очередь, это нанесение на стену центральной оси прибора и расстояние выноса инсталляции от стены (зависит от способа подвода трубы канализации – но не менее 135 мм.) Второе – это разметка уровня сливного бочка, в большинстве случаев это 1 м. от уровня чистого пола. И третье – это разметка отверстий для крепежных элементов инсталляции, на стене и полу.

После выполнения всей необходимой разметки выполняются работы по бурению отверстий под дюбеля, необходимые для прочного крепления инсталляции к стене и полу. Независимо от того, какой вид инсталляции монтируется (обычная или усиленная), во всех случаях присутствует и вертикальная, и горизонтальная система крепления.

После того, как отверстия были пробурены и в них вставлены дюбеля, производится монтаж анкеров, для крепления корпуса инсталляции к вертикальной плоскости

Очень важно четко придерживаться всей последовательности установки элементов анкера, чтобы в будущем не возникли трудности с регулировкой вертикального уровня

Следующим шагом является установка корпуса инсталляции для унитаза на штатное место и его фиксация с помощью винтов и регулирующих гаек.

Далее следует самый ответственный момент – это выставление корпуса в уровне, как вертикальном, так и горизонтальном. Горизонтальный уровень регулируется с помощью ослабления колодцевой конструкции ножек инсталляции, их регулирования в заданной высоте и горизонтальном уровне и фиксацией в финишном положении. Вертикальный уровень достигается путем регулирования по резьбе стенового анкера и фиксацией специальной заглушки.

После того, как все работы по установке корпуса инсталляции в уровне и на заданной высоте были выполнены, следует приступить к подводу коммуникаций и их креплению. Для канализационной трубы и трубы из сливного бочка в корпусе инсталляции предусмотрены специальные пластиковые хомуты, которые жестко фиксируют трубы в нужном положении.

Окончательным этапом работ по установке инсталляции для подвесных сантехнических приборов, таких как унитазы и биде, является проверка качества затяжки всех элементов крепления, проверки соответствия размерностей с устанавливаемым прибором, и соответчик монтируемой инсталляции горизонтальному и вертикальному уровням.

Такая бдительность необходима для безпроблемного выполнения следующих этапов работ, связанных с монтажом подвесного сантехнического оборудования и его дальнейшей правильной эксплуатации.

Как снять кнопку с инсталляции на примере Geberit

Демонтировать клавишу инсталляции поможет поэтапная инструкция (рассмотрим на примере кнопки для популярной инсталляции Геберит):

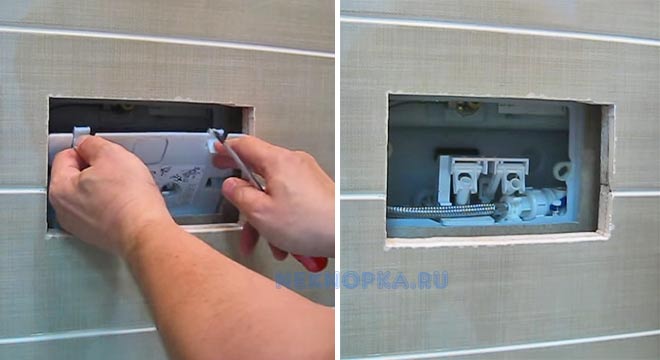

1. Снимаем кнопку смыва. Для этого достаточно слегка нажать на нижнюю ее часть и движением вверх снять с крепления;
2. Убираем рамку клавиши. Для этого при помощи крестовой отвертки откручиваем два винта и извлекаем два пластмассовых толкателя, сняв с них фиксаторы;
3. Демонтируем кронштейны крепления кнопки смыва;
4. Убираем перегородку, аккуратно отжав два фиксатора в верхней части;
5. Перекрываем подачу воды, повернув кран против часовой стрелки до упора;
6. Демонтируем наливной клапан и извлекаем наружу блок коромысел;
7. Убираем фиксатор клапана слива, отжав два лепестка в верхней его части;
8. Извлекаем клапан смыва. Он достаточно габаритный, и чтобы вынуть через небольшое окошко, его придется частично разобрать внутри бачка. Для этого снимаем верхнюю часть клапана, поворачивая ее против часовой стрелки, и убираем в сторону вторую тягу. Общая длина клапана уменьшится, что позволит демонтировать его в стесненных условиях.

Приподнимаем кнопку инсталляции и снимаем

На этот случай в целях безопасности конструкторы предусмотрели в бачке специальное дренажное отверстие (перелив), через которое излишек воды и стекает в унитаз.

При выборе новой арматуры для сливного бачка и кнопки слива рекомендует отдать предпочтение устройствам, которые снабжены системой экономии воды.

ВИДЕО ИНСТРУКЦИЯ

Установка кнопки на инсталляцию Геберит — полезные советы

Установка кнопки инсталляции осуществляется в обратной последовательности:

Устанавливаем сначала нижнюю часть клапана смыва, затем уже в бачке на нее надеваем верхнюю часть;
Устанавливаем фиксатор клапана слива;
Монтируем в бачок наливной клапан, который регулирует уровень наполнения воды. Проворачивая шпильку, регулируется высота поплавка, который перекрывает подачу воды в нужный момент;
Устанавливаем блок коромысел

При этом важно попасть во все 4 монтажные точки: в точки фиксации блока и сами коромысла должны попасть в зацепления тяг клапана смыва;
Включаем подачу воды, повернув кран по часовой стрелке до упора;
Монтируем перегородку, проследив, чтобы два фиксатора в верхней части защелкнулись;
Устанавливаем держатели рамки;
Прикручиваем рамку клавиши слива;
Закручиваем толкатели, устанавливаем фиксаторы;
Выполняем монтаж кнопки инсталляции. Она просто надевается на рамку сверху вниз.

При выполнении всех операций по монтажу/демонтажу отдельных элементов инсталляции не нужно прикладывать большое усилие, поскольку все пластмассовые детали могут надломиться и купить их отдельно не получится.

Как отремонтировать инсталляцию своими руками

Зная причины поломки, можно с успехом провести ремонтные работы. Как и в случае с определением неполадок, рассмотрим по отдельности, как восстановить работоспособность каждой системы инсталляции.

Бачок

1. Треснувший бачок требует замены, для чего необходимо разбирать фальшстену. Это дорого и долго — за невнимательность нужно платить.

2. Ремонт арматуры. Здесь вначале требуется получить доступ к ревизионному окну. Для этого нужно знать, как снять кнопку инсталляции для унитаза. Работа выполняется в несколько приемов:

снимается панель с клавишей. Для этого она снизу выжимается вверх, а затем движением на себя освобождается от верхних защелок;

• снимаются фиксаторы толкателей;
• толкатели выкручиваются из коромысла;

снимается защитная рамка — выкручиваются метизы из дистанционных стержней;

• убираются дистанционные стержни;
• удаляется перегородка.

Окно стало доступным, можно ремонтировать вышедшие из строя узлы. Но чинить не спешите. Осталось выполнить несколько обязательных операций. Разборка продолжается перекрытием воды (в стенке бачка закручивается кран) и спуском ее остатков в унитаз. Если пропустить эти операции, будет потоп. Затем снимается с фиксаторов наливной клапан, после чего вынимается коромысло. Следующим достается заливной блок.

Дальше нужно вынуть сливной узел. Его длина не позволяет выполнить операцию в один прием. Поэтому вначале снимается фиксатор, затем путем проворота отделяется верхняя часть клапана. При этом вторая тяга осталась на месте и мешает. Ее опускаем вниз. Клапан значительно укоротился — можно вытягивать.

В приведенной инструкции по теме того, как разобрать инсталляцию, ничего сложного нет. В результате простых манипуляций вся арматура демонтирована и стала доступна для любого вида ремонта.

Устранение постоянной течи. Если вода переливается через сифон, виноват впускной клапан. Его необходимо помыть или заменить. Чтобы достать клапан, нужно отщелкнуть верхнюю крышку, или ее открутить (у разных производителей различная система крепления).

Вынув клапан, его моют под струей водопроводной воды. Желательно заодно помыть и крышку. Арматура собирается в обратном порядке. Если течь не прекращается, узел наполнения подлежит замене. Можно заменить только прокладку, но здесь есть один нюанс: если ремкомплект арматуры не был куплен вместе с инсталляцией, впоследствии найти запасные части практически невозможно. Только готовые узлы.

При неплотном прилегании клапана к сливному отверстию, он меняется, если есть видимые повреждения. При исправном клапане придется поменять весь узел — отремонтировать деформированные элементы блока слива нельзя.

Вода поступает в бачок непрерывно. Ремонт сводится к замене наливного узла. Самостоятельно заменить детали можно, но практически невозможно найти в продаже нужные запчасти — западные фирмы их не выпускают. Только ремкомплекты или узлы в собранном виде.

Не поступает вода в резервуар. Фильтры грубой и тонкой очистки вынимаются и моются зубной щеткой под холодной водой. Если есть возможность, их лучше заменить.

Не работает кнопка слива. Кнопка слива разбирается, а затем собирается. Этого в основном достаточно. При механической поломке механизма, что происходит крайне редко, придется покупать ревизионное окно в сборе — найти деталь даже теоретически, невозможно.

Рама

Самая неприятная ситуация возникает при поломке рамы. Придется разбирать защитный экран и демонтировать инсталляцию. Покупать нужно только раму. Все остальные элементы конструкции взаимозаменяемые.

Унитаз

Механические повреждения исправить невозможно. Унитаз необходимо менять. Небольшим утешением будет то, что если нет сильных протечек во время смыва, трещины можно заклеить. А дальше хозяевам решать: пользоваться обезображенным сантехническим прибором или купить новый.

Потеки воды около чаши нужно убирать. Для этого нет необходимости тщательно изучать, как снять унитаз с инсталляции. Достаточно открутить гайки и снять чашу со шпилек. После этого заменить манжеты, прочистить фаянсовые патрубки от старого герметика, промазать места соединений новым герметиком, желательно силиконовым, и поставить унитаз на место.

Правильная эксплуатация инсталляционной системы

Помещение, где производится установка навесного унитаза, приобретает особый шарм. Именно ради улучшения интерьера многие выбирают системы с инсталляцией. Это способствует более быстрой уборке помещения, так как все инженерные части спрятаны за стеной, включая вентили и разводку труб.

Устанавливая инсталляцию для унитаза, не стоит забывать про практичную сторону, оставляя в нише стены отверстие для обслуживания бачка

Устанавливая такое изделие, необходимо оставлять место под ревизионный отсек, через который можно будет сделать осмотр и произвести демонтаж.

Основной враг любой сантехники – это вода и те примеси, которые она несет в себе. Ее агрессивный состав способен в течение года привести к засорению и ржавчине. Поэтому на входе в бачок рекомендуется использовать фильтры.

Наличие, по крайней мере, фильтра грубой очистки позволит существенно уменьшить скопление грязи внутри бачка, что непременно увеличит срок его службы.

Возможные проблемы

Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

В этом случае используется дополнительный фитинг – тройник 45°:

• он монтируется в горизонтальную линию системы водоотведения;
• вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

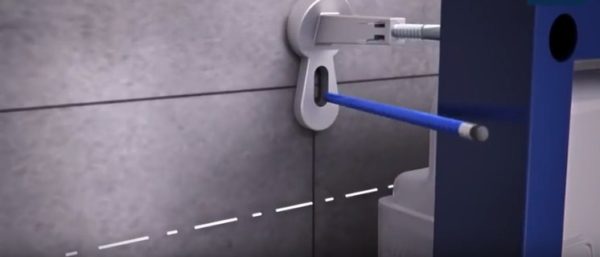

Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.
