Как заземлить стиральную машину

Содержание статьи:

Правила установки розетки в ванной
Установка стиральной машины на кухне
Цвет заземляющих проводников
Какой провод выбрать: материал и конструкция
Подключение розетки, ключевые условия
Подключение стиральной машины к электросети своими руками
Определение типа устройств для ванной
Места установки точек подключения
Где поместить данный элемент?
Нормы подключения
Технология монтажа точки подключения
Выбираем розетку и провод для подключения стиральной машинки
Ключевые условия для подключения розетки

Правила установки розетки в ванной

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Установка стиральной машины на кухне

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.

Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.

Отверстие в стене

Провода

Для проводов нужно «проложить путь» к внешнему электропитанию. Тут два варианта:

сразу продолбить отверстие насквозь;
или пустить провода по стене под потолок, а там уже вывести наружу;

Первый способ быстрее и проще, но он оставляет заметные следы и плохо сказывается на внешнем состоянии стены, которые нужно будет заделывать.

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.

Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее.

Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.

Цвет заземляющих проводников

Чтобы без ошибок заземлить стиральную машинку, стоит знать требования к цветам заземляющих проводников. В продаже можно найти провода различных вариантов, что сделано для удобства и безопасности.

При обустройстве проводки, как правило, используются такие провода:

Красный — фаза;
Синий — «ноль»;
Желто-зеленый — «земля».

На практике применяются бесцветные или белые проводники. В последнем случае провод «земли» находится в центральной части.

При таком подходе сделать ошибку трудно, ведь при подключении требуется подключить провода с учетом цвета — красный к красному, синий к синему. Что касается желто-зеленого провода «земли», его требуется «посадить» на заземляющую клемму.

Какой провод выбрать: материал и конструкция

Монтаж проводки в ванной комнате выполняется с помощью трехжильного электрического кабеля с двойной изоляцией. Каждый проводник имеет свою цветовую маркировку, что облегчает коммутацию:

Синий (голубой) – “ноль”;
Коричневый – “фаза”;
Желто-зеленый – “земля”.

Назначение жил проводов опрелеляем по цвету

Как подключать жилы провода

При покупке предпочтение следует отдавать медному кабелю. Он обладает массой преимуществ по сравнению с алюминиевым:

Более гибок, его удобнее подсоединять к контактам розеток и выключателей;
Менее подвержен окислению в местах контакта;
При одинаковом сечении выдерживает более значительную нагрузку;
Оказывает меньшее контактное сопротивление при подключении к розетке и автоматам.

Для медного кабеля характерна различная конструкция жил. Они могут состоять как из одного толстого, так и из пучка тонких скрученных проводов. По своим электротехническим характеристикам (сопротивлению, нагрузочной способности, классу изоляции) оба вида практически идентичны.

Единственным недостатком для медной скрученной жилы является необходимость покрытия припоем монтажных концов. Это необходимо для обеспечения более надежного соединения при подключении к розетке. Кабель с однопроводными жилами выполнения подобной операции не требует, но работать с ним сложнее, так как он более жесткий.

Подключение розетки, ключевые условия

Проекты домов старой постройки не предусматривали подключение розетки в ванной комнате по двум основным причинам:

первая – объекты старого жилищного фонда не обеспечены системой заземления
вторая – в те времена отсутствовала мощная стационарная бытовая техника

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в ванных комнатах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

Подключение розетки производят только к исправной проводке, выполненной из трехжильного медного кабеля
Для монтажа применяют электро-розетки, корпусы которых отличаются надежной защитой от попадания влаги
Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА
Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Подключение стиральной машины к электросети своими руками

Кто-бы не проводил такие работы, есть правила безопасности, которые необходимо соблюдать. Первый вопрос, который возникнет перед хозяином такого бытового прибора, где установить машину. Самые распространенные места – кухня и ванная комната.

Дальше начинается непосредственное подсоединение стиральной машины к системе канализации, водопровода и электросети. Больше всего нарушений встречается при самостоятельном подключении стиральной машины к электросети.

Самые бесшабашные специалисты решают возникшую проблему с помощью обыкновенного удлинителя или «переходников» для евровилок (фото 1-2). Такое решение является весьма опасным. Рассмотрим, как правильно произвести подключение стиральной машины к электричеству в ванной комнате. Само наличие розетки в данном помещении небезопасно, поэтому рекомендуется устанавливать её с соблюдением всех имеющихся норм.

Для защиты стиральной машины рекомендуется в схеме подключения использовать УЗО (устройство защитного отключения) и автоматы известных производителей (фото 3-5).

Многие мастера при самостоятельном подключении данного бытового прибора используют уже имеющиеся розетки. Делать этого не нужно. Наши старые розетки, да и вся электропроводка, не рассчитаны на приборы большой мощности.

При сбое в электрощите или сети, стиральная машина, батарея, труба окажутся под напряжением 220 В. Такая ситуация смертельно опасна для окружающих и уголовно наказуема.

Подключение стиральной машины к электросети с заземлением

Подробно рассмотрим все этапы работ на конкретном примере.

Каким проводом подключать стиральную машину к электросети?

Самый лучший и безопасный вариант подключения стиральной машины с помощью отдельного кабеля (фото 7). Провести его можно от распределительного электрощита.

Если вы используете электрическую плиту, то машину можно подключить к этой розетке (фото.8).

Делаем отводы от розетки из алюминиевого провода, к которому подключена электроплита (фото 9). Как правило, они имеют достаточную мощность, чтобы выдерживать современные приборы. Рассчитываем необходимую длину кабеля и его сечение, учитывая, что допустимый ток для медного провода на 1 кв. мм. сечения — 8А, а алюминиевого — 6А. Зная мощность стиралки, можно сказать, что ток будет в пределах 10А. С учетом всех требований и особенностей подключения подойдёт кабель 3х2,5мм 2 с медными проводами. Кабель обязательно используется трёхжильный.

Проводка в наших домах довольно старая и выполнена алюминиевым проводом. Поэтому, перед мастером возникает задача соединения двух видов проводов. Напоминаем, что напрямую медный и алюминиевый провода не соединяются (фото 10).

Самый удобный, надёжный способ их соединить — клеммные соединения типа «орешки» (фото 11).

Вот как это выглядит: красиво и надежно (фото 12).

При этом, обязательно определяем фазовый провод (фото 13).

Чтобы кабель подключения не мешал и выглядел достаточно эстетично, необходимо его спрятать. Для этих целей используем кабель-каналы ( фото 14),

плинтуса (фото 15),

зазоры между дверной коробкой (фото 16)

и наличником (фото 17).

Устанавливаем УЗО, автоматы вне ванной комнаты (фото 18). Через автоматы лучше пропустить фазовый и нулевой провод на тот случай, если местные электрики перепутают фазовый и нулевой провод, а такое случается не редко . В этом случае наша стиралка не сгорит.

Сверлим в стене сквозное отверстие и заводим кабель в ванную комнату (фото 19).

Устанавливаем розетку подальше от ванной и рукомойника, чтобы на нее не попадала вода. В данном случае необходима пыле-влагонепронецаемая розетка с защитной крышкой (фото 20).

Теперь, когда все готово, вставляем вилку в розетку, включаем тумблер на автомате и приступаем к стирке.

Надеемся, что данная статья поможет вам осуществить подключение стиральной машины к электричеству без помощи электрика.

Определение типа устройств для ванной

Согласно правилам, размещение розеток в санузле не запрещено, хотя из-за возможности попадания конденсата, капель воды существует опасность поражения электрическим током. Касается это и туалетов. Поэтому к вопросу размещения и монтажа розеток надо подходить со знанием дела и всей серьезностью. Обычные розетки для влажных или подвергающихся воздействию воды помещений подходят, но только в тех случаях, когда располагаются в 2,5 метрах от воды. Лучше всего подойдут влагозащищенные розетки.

Их выбор отличается небольшим разнообразием, в его основе лежит классификация по двум признакам — количеству подключаемых устройств и мощности. Последний показатель важен, от него зависит, какие розетки и для каких приборов следует приобретать.

Касательно дизайна розеток все индивидуально. Производители выпускают достаточное разнообразие устройств с влагозащитой, способных вписаться в любой интерьер

Но самое главное правило в выборе подобных устройств — обратить внимание на маркировку. Она позволит определиться с тем, какая розетка подойдет для того или иного места в ванной

Защита корпуса выступает одной из основных характеристик, разработанных в соответствии с международными стандартами.

Существует стандартизированный код из четырех символов — IPXX. Первые два символа обозначают непосредственно само понятие защиты, а последующие два — защиту от проникновения пыли с частицами и влажности с водой.

Места установки точек подключения

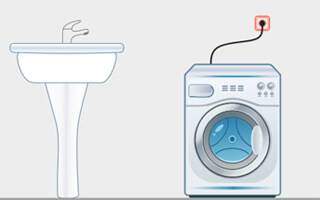

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ. Согласно ему помещение делят на 4 зоны:

Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» — не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Где поместить данный элемент?

Одним из ключевых моментов при монтаже водорозетки является ее расположение. Идеальным выходом станет капитальный ремонт ванной комнаты с выделением особого места под фитинг. Тогда разместить новое разветвление можно в соответствии с существующими правилами.

Достаточное расстояние до врезки. Наливной шланг от стиральной машинки должен свободно доставать до водорозетки, не затрудняя подключение и эксплуатацию. При возможности проводку стоит переделать, чтобы переставить автомат максимально близко к трубопроводу.
Оптимальная высота расположения водорозетки. Здесь учитываются два нюанса. Во-первых, рекомендуемая сантехниками высота – 77 см от чистового пола. Во-вторых, габариты имеющейся стиралки, особенно, если планируется устанавливать разветвление сразу за ее корпусом.
Свободный доступ к вентилю. Это требование безопасности – при проблемах с набором воды, протечке и аварии, владелец должен быстро и легко добраться до крана и перекрыть подачу воды в автомат. Можно воспользоваться перекрытием общего водопровода, но лучше действовать локально.
Надежное крепление. Во избежание течи необходимо обдуманно подойти к способу монтажа водной розетки. Особенно, если планируется расположить ее на стене. В таком случае выбирается особый тип фитинга, а при отсутствии возможностей – подыскиваются альтернативные варианты.

Главное при выборе современной врезки – это думать об удобстве. Не должно возникнуть трудностей при установке и использовании розетки, она не должна мешать или быть недоступной при чрезвычайной ситуации. Важным моментом будет и эстетическая сторона вопроса, поэтому не забываем о красивом дизайне, подходящим под интерьер ванной комнаты.

Нормы подключения

Правила подсоединения стиральной машины к сети включают следующее:

использование проверенных схем подсоединения к электричеству, разработанных специалистами;
исключение скручивания медных и алюминиевых проводов;
применение проводов подходящего сечения;
исключение заземления с помощью водопроводных труб, радиаторов и тому подобного;
применение подходящих розеток с керамической основой;
исключение из электроцепи удлинителей и переходников.

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 – прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

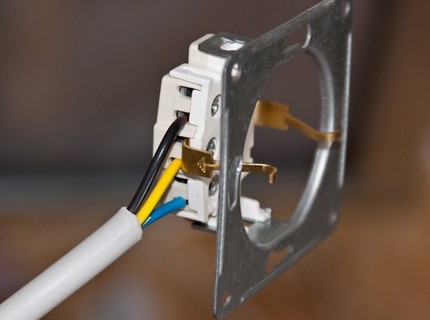

Шаг #2 – подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Выбираем розетку и провод для подключения стиральной машинки

Для первоначального подключения стиральной машинки в первую очередь следует приобрести все необходимое электроустановочное оборудование. От этого зависит надежность и долговечность работы схемы. Поэтому данным аспектом нельзя пренебрегать.

Выбор розетки для стиральной машинки

Прежде всего остановимся на выборе розетке. Ведь неправильный выбор розетки приводит к ее выгоранию, плохому контакту и вероятному повреждению стиральной машинки. Здесь нас в первую очередь интересует тип розетки и ее номинальный ток.

На фото представлена розетка со встроенным автоматом УЗО

Итак:

В первую очередь остановимся на номинальном токе розеток. Он должен соответствовать номинальным параметрам стиральной машинки. Узнать оные вам поможет инструкция по эксплуатации или паспорт машинки.
Может случится так, что в паспорте не будет указан номинальный ток. Но уж мощность машинки точно будет указана. В этом случае используем формулу . В этой формуле I – искомый номинальный ток, P – номинальная мощность стиральной машинки, U – номинальное напряжение питающей сети для нас равное 220В. Конечно это не полная формула, но в нашем случае этого вполне достаточно.
Современные стиральные машины и розетка под них обычно не особенно требовательные. Ведь для машинки мощностью до 1,3кВт вполне достаточно обычной 6А розетки. Но есть стиральные машины с номинальной мощностью до 3кВт. Для такого оборудования уже нужно выбирать розетки в 16А.
Вообще номинальный ток розеток может быть 6, 10, 16, 25 и 32А. Последний тип представлен достаточно редко и в основном для трехфазных розеток. Исходя из нашего номинального тока выбираем ближайшее большее значение.
Теперь что касается типа розетки. Прежде всего они должны иметь защитное заземление, которое должно обеспечивать опережающее замыкание заземляющих контактов.
Еще одним аспектом который обязательно следует учесть это класс пыле и влагозащищенности розетки. Согласно п.7.1.47 ПУЭ (Правила устройства электроустановок) ванная комната относится к помещению зоны три. В данных помещениях все розетки должны быть с уровнем влагозащиты не ниже 5. Поэтому розетка и стиральные машинки должны быть IP45 или выше.

Выбор провода для стиральной машинки

Правильный выбор сечения провода для подключения стиральной машины так же имеет определяющее значение для долговечности работы схемы. Ведь в случае установки провода меньшего сечения он в лучшем случае просто перегорит, а в худшем еще и приведет к возникновению пожара.

Итак:

Выбор провода осуществляется так же исходя из номинального тока стиральной машинки и это вполне возможно выполнить своими руками. Делается это по табл. 1.3.4 или 1.3.5 ПУЭ в зависимости от материала провода.

Выбор сечения провода для подключения стиральной машины

В нашем случае это будет трехжильный провод, проложенный скрытым способом. Ведь согласно 12.22 ВСН 59 – 88 проводка в ванных комнатах должна выполняться именно скрытым способом без использования металлических труб или коробов.
Но какие бы значения сечения провода у вас не получились, согласно табл. 7.1.1 ПУЭ оно в любом случае не может быть меньше 1,5 мм2 медного провода. То есть если при выборе у вас получилось сечение допустим в 1 мм2, то вы все равно должны установить проводник 1,5 мм2.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

первая – объекты старого жилищного фонда не обеспечены системой заземления;
вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Оценка статьи:
