Какие смесители бывают?

Крутим вентили. С какой стороны горячая вода, а с какой холодная

Каждый из нас по нескольку раз за день сталкивается с необходимостью помыть руки, налить воды в какую-либо емкость. И так или иначе, все мы часто пользуемся водопроводным краном. Но многие ли из нас, не задумываясь, с ходу ответят на вопрос, с какой стороны горячая вода, и где вентиль, открывающий холодную? Наверняка есть люди, сталкивающиеся с проблемой выбора какой же кран повернуть, и даже не раз обжигающие пальцы под струей кипятка, когда надеялись опустить руки под холодную воду. Ведь не на всех смесителях четко обозначено красным и синим цветом, с какой стороны горячая и холодная вода. А если вы самостоятельно делаете ремонт и проводите сантехнические работы по подключению воды к крану, то как же не перепутать стороны и сделать все так, как и положено? Что же, давайте разбираться вместе.

Монтаж труб водоснабжения

Хоть и существует две разные схемы разводки, но на практике обычно применяют либо последовательную схему, либо комбинированную – последовательно-коллекторную. Самыми простыми материалами в плане монтажа разводки водоснабжения считаются – полипропилен, металлопластик, трубы из сшитого полиэтилена и медь.

Разводка труб водоснабжения начинается от точки ввода, т.е. источника подачи воды – насосная станция, гидроаккумулятор, напорный бак, ввод трубы центрального водопровода.

Общая труба подачи, чтобы были наименьшие потери давления, должна быть диаметром не менее дюйма.

В обязательном порядке устанавливается водяной фильтр грубой очистки и запорный кран.

Далее начинается монтаж разводки труб согласно выбранной схеме, т.е. проводятся трубы в ванную, на кухню, прачечную. Если разводка труб начинается в цокольном этаже и там же располагается отопительный котел, то делается отдельный выход к котлу.

При последовательной разводке, если не планируется её скрывать декоративными панелями и коробом, трубы рекомендуется монтировать выше плинтуса на 15 – 30 см. Таким образом, трубы будут малозаметны и местами скрыты сантехприборами.

При прокладке сквозь стены и перекрытия, трубы следует защитить от повреждений. Для этого в отверстие укладывается обсадная труба, либо специальная манжета.

Фиксируются трубы с помощью специальных клипс, пластиковых и металлических хомутов.

Советы по выбору

Покупая приспособления и устройства для водопроводного крана, необходимо учитывать дальнейшие эксплуатационные условия. На сегодняшний день предлагаются товары и услуги в широком ассортименте. Нет универсального решения, которое подойдет для любой системы. К примеру, для отопления радиаторов и труб используются разные варианты кранов.

Запорные трубопроводы не могут применяться в случае наличия изоляции на отдельных витках. Задвижки, хоть и стоят дешево, но не помогут отрегулировать силу потока. Этого негативно скажется на электросварной муфте, которая быстро выйдет со строя.

Отверстия для горячей воды с задвижками могут находиться только в двух положениях. Однако современные модели имеют высококачественную перепонку, которая может находиться в полузакрытом состоянии в течение долгого периода времени. Компрессионный шаровой кран имеет свойство изнашиваться в течение короткого промежутка времени.

Водоснабжение, которое соединено с отоплением, должно планироваться в дополнении с тройными распределителями. Оптимальным вариантом считается возможность поддержания автоматического режима. Благодаря специальному реле осуществляется необходимое переключение в течение нескольких минут. Гибкая подводка для газа также должна быть снабжена таким элементом.

Особое внимание следует уделить материалу, который используется для изготовления. Он должен сочетаться с трубой и не приводить к окислению

Виды кранов для стиралок

На строительном рынке реализуются краны с различными параметрами, условно их можно разделить на следующие группы по:

Материалу изготовления. Сантехническую арматуру чаще выполняют из металлов: латуни, нержавейки, силумина, наиболее дорогими и качественными считаются латунные изделия. Самую дешевую запорную арматуру делают из силумина — сплава алюминия, изделия обладают невысокой прочностью и легким весом, в отличие от дорогих металлов имеют низкую пластичность и при нагрузке растрескиваются.

На рынке можно обнаружить бюджетную полимерную запорную арматуру, пластиковые краны удобно монтировать в полипропиленовый трубопровод пайкой — это позволяет сэкономить на переходниках с пластика на металл и в стоимости по сравнению с использованием металлических изделий.

Принципу работы запорного механизма. Существуют две основные разновидности запорных вентилей: винтовые и шаровые, в первых происходит постепенное многооборотное перекрывание потока за счет вращения винтового запорного клапана, что нерационально для арматуры, единственное назначение которой — подача и отсечка водного потока. В конструкции с шаром достаточно повернуть ручку под прямым углом для подачи и отключения воды — это намного быстрее и практичнее, поэтому в систему водоподачи к стиральной (посудомоечной) технике за редким исключением ставят двухходовую шаровую запирающую арматуру.

Полимерные вентили

Исполнению корпуса. В систему подачи воды в зависимости от расположения трубопровода и удобства доступа, устанавливаются следующие разновидности кранов:

• Прямой или проходной кран для стиральной машины имеет входной и выходной патрубки, расположенные на одной линии, монтируется в трубопровод, имеющий отдельный выход для подключения оборудования.
• Кран-тройник. В конструкции этого типа водный поток проходит внутри корпуса по прямой, а в боковой стенке имеется ответвление для подключения к машине. Тройник для подключения стиральной машины к водопроводу используется в системах водоподачи с ранее подключенным сантехнических оборудованием. Обычно трехходовой вентиль устанавливают под мойками в кухне или ванной, подключая гибкую подводку от раковины и стиралки к проходному и отводному патрубкам соответственно, а корпус крана к водопроводной трубе.
• Угловой. Часто стиральную машину подключают к встроенной в стену водорозетке, при этом намного удобнее и рациональнее, чтобы входной штуцер водоподающей гибкой подводки подходил к ней под углом 90 градусов. Для этого в нее вкручивают кран угловой для стиральной машины соответствующего диаметра и подсоединяют к нему шланг, спущенный вниз по стене.

Разновидности корпусов вентилей: проходные, тройники, угловые

https://youtube.com/watch?v=KU9e0c3aReg

Назначение основных типов смесителей

Санузел обычно предполагает наличие нескольких сантехнических приборов для разных целей. Какие модели смесителей лучше выбрать в ванную комнату? Зависит от ваших текущих потребностей и возможностей, а также планировки помещения.

В зависимости от предназначения различают следующие типы устройств:

• универсальные (комбинированные);
• для раковины;
• для ванны;
• для душа;
• для биде.

Конструкция настенных универсальных смесителей хорошо знакома каждому. Отличительной чертой моделей является длинный поворотный излив, позволяющий использовать устройство и для ванны, и для раковины.

К корпусу агрегатов подсоединен ручной душ, присутствует переключатель воды. Одним словом, “классика”.

Широкое распространение универсальных смесителей обусловлено экономичностью такого решения: один агрегат всегда дешевле двух или трех, да и подводку воды нужно производить только к одной точке.

Но, к сожалению, приборы “3 в 1” не очень удобны в эксплуатации. Ванну и раковину из-за них приходится ставить практически вплотную, излив зачастую еле достает до бортика умывальника, тем самым затрудняя мытье рук.

Не отличается оборудование и надежностью: постоянные повороты “гуська” провоцируют возникновение протечек, в особо печальных ситуациях кран может и вовсе отвалиться.

Сломаться может не только смеситель типа “3 в 1”, но любой другой.

Стоит отметить, что многие западные производители сантехники отказались от выпуска смесителей комбинированного типа либо же свели их количество в своем ассортименте к минимуму. Это морально устаревший вариант. Практичнее и разумнее приобретать отдельные модели смесителей для разных целей.

Выбор устройства для раковины следует производить с учетом количества отверстий на сантехническом приспособлении. Однорычажные смесители требуют одного, иногда двух отверстий (излив может монтироваться отдельно от рычага управления).

Двухвентильным моделям нужна одна (единый корпус) либо три «дырки» (для «гуська» и кранов).

Раковины-чаши, в которых специальных отверстий не предусмотрено, идеально сочетаются с настольными смесителями. Установка таких агрегатов производится в столешницу. От набортных устройств настольные модели отличаются более высоким корпусом и длинным изливом.

Также для «модной» раковины можно приобрести настенный смеситель, но только в том случае, если вы заранее позаботились о скрытой подводке труб – специально долбить для этого стену неразумно.

Готовы раскошелиться на оригинальную конструкцию? Тогда стоит обратить внимание на напольные смесители для раковины. Устройства выглядят очень эстетично и создают гармоничный тандем с абсолютно любым умывальником

Что касается ванны, то лучшим выбором для нее по-прежнему остаются настенные смесители. Соотношение их качества, дизайна и цены наиболее оптимально.

Немалым спросом также пользуются набортные устройства. Установить такую конструкцию можно на любую ванну, при отсутствии необходимых отверстий их можно сделать самостоятельно.

Для отдельно стоящих ванн нередко выбирают напольные приборы, представляющие собой колонну с изливом и ручным душем.

Смесители предназначающиеся для душевых кабин не имеют привычного излива: вода в них подается только через душевую лейку. Монтаж таких устройств обычно настенный. Есть также множество моделей для скрытой установки.

ГАРАНТИЙНЫЕ УСЛОВИЯ

Гарантия производителя заключается в том, что изделие будет работать определенный срок без поломок при соблюдении определенных условий хранения, правил эксплуатации и монтажа.

Производитель обязуется устранять заводские дефекты, возникшие в гарантийный период либо осуществить полную замену изделия.

Решение о замене изделия либо об устранении дефектов принимает сервисный центр. Гарантия не распространяется на приобретенные дефекты и на дефекты, возникшие в результате неправильной эксплуатации и монтажа изделий.

Рассмотрим стандартные требования к эксплуатации и монтажу изделия:

1. Подключение горячей воды слева.

2. Разница перепада давлений между горячей и холодной водой не должна превышать 10 %.

3. Температура горячей воды не превышает 65 градусов.

4. Наличие фильтра механической очистки и сетки, не превышающей размера 100 микрон.

5. Запрещается применять моющие средства, содержащие щелочь, кислоту, ацетон и абразивы.

Казалось бы, что тут сложного? Повернул кран в одну сторону – идет вода, повернул обратно – не идет. Оказывается, не все так просто. Теперь мы знаем механизм работы смесителей изнутри и, следственно, понимаем, как это чудное приспособление облегчает нам жизнь.

Двухвентильные смесители

Запорный узел таких устройств состоит из пары кран-букс, регулирующих подачу в корпус горячей и холодной воды для смешения до нужной температуры с последующим выходом через излив. Именно такой конструкции были первые смесители, поэтому двухвентильные приборы – это классика запорно-смесительной арматуры, в силу многих своих «плюсов» не устаревающая морально.

Достоинства двухвентильных смесителей:

1. Простота управления.
   Напор регулируется одним видом движения – вращением маховика на открытие или закрытие, другие его смещения исключены.
2. Высокая ремонтопригодность.
   Заменить изношенные прокладки на кран-буксе под силу даже дилетанту. То же касается и замены этого узла целиком — при износе шлицов на штоке или другом трудно восстанавливаемом повреждении.
3. Двухвентильные приборы дешевле однорычажных того же класса.
4. Совместимость с газовыми колонками всех типов.

Кран-буксы для двухвентильных смесителей изготавливаются из латуни и выпускаются двух видов: червячные (с резиновой запорной прокладкой) и со вставками из керамики. Разница в конструкции устройств этих двух видов обуславливает и различные эксплуатационные характеристики.

Двухзахватные смесители с червячными кран-буксами

Нижняя часть кран-буксы этого типа представляет собой подвижный запорный металлический поршень с уплотняющей прокладкой, который при вращении штока в верхней неподвижной части управляет поступлением воды в корпус – запирает «седло» клапана. Отрегулировав напоры на обеих запорных устройствах, на «гусаке» имеют воду нужной температуры.

Чтобы полностью открыть такую кран-буксу из закрытого положения, нужно сделать 2-3 полных оборота маховика (штока). С одной стороны, это неудобно – делать несколько движений. Но с другой – большая амплитуда позволяет точнее выполнить настройку температуры воды.

Достоинства двухвентильных смесителей с червячными кран-буксами:

1. Надёжность конструкции запорных узлов.
   Комплектующие кран-букс, кроме прокладок, прочны конструктивно и до необходимости замены служат много лет. При износе некоторых уплотнителей можно сильнее закрутить маховик или запорный узел в корпусе, и отложить ремонт на какое-то время.
2. Высокая ремонтопригодность.
   Изношенные прокладки можно менять самостоятельно, а запорную – даже изготовить самому. Затраты на такой ремонт мизерны.
3. Запорная фурнитура червячного типа дешевле керамической.

Недостатки.

К таковым можно с натяжкой отнести необходимость поочерёдной настройки двух кран-букс или 2-3 оборота маховиков между крайними положениями – но это всего лишь особенности конструкции. Что касается замены уплотнительных прокладок, то меняют их раз в 2-3 года, а то и реже.

Двухвентильные смесители с керамическими кран-буксами

От червячных кран-букс эти устройства отличаются следующим:

Из закрытого положения узла до полностью открытого нужно сделать пол-оборота маховика (180 град.) или, в зависимости от модели, четверть оборота (90 град).

Интенсивность потока воды регулируется не обечайкой, а двигающимися друг по другу пластинами с прорезями.

Такие кран-буксы дороже червячных и в большинстве случаев удобнее – вращать маховики приходится меньше, при этом амплитуды вращений хватает для достаточно точной настройки температуры воды. К этому «плюсу» можно добавить все перечисленные достоинства червячных кран-букс, в том числе ремонтопригодность.

К недостаткам металлокерамических изделий относят быстрый износ пластин при наличии в воде абразивных частиц. Однако, с грязной водой никто из потребителей не будет мириться в любом случае, а с установкой фильтра эта проблема уходит.

Как самому отремонтировать кран-буксу с керамическими пластинами, наглядно показано в этом ролике:

Несколько полезных рекомендаций по выбору смесителя

Безусловно, внешний вид и желательная функциональность смесителя – очень важны. Но не менее строгим критерием выбора должно стать высокое качество изделия. Разнообразие моделей – чрезвычайно велико, и все они поначалу «красивые и блестящие», а между тем – среди них немало откровенно «левацкой» продукции.

Цены на однорычажные смесители

однорычажный смеситель

• Будет совершенно не благоразумно приобретать смеситель в «непонятных» торговых точках, на рынке или с рук. Очень велик шанс нарваться на откровенную подделку, которая не стоит даже тех, может быть, небольших денег, что вы за нее заплатите.
• В этой сфере работает довольно широкий круг компаний-производителей, качество продукции которых практически не вызывает нареканий. Поэтому стоит ориентироваться в первую очередь на эти бренды. Сюда можно отнести германские фирмы «Hansgrohe» и «Grohe», польскую «Hansa», «Carlo Frattini Visentin» и «Mamoli» из Италии, испанские «Teka» и «Supergrif», отечественную «Акватику», французские компании «JCD», «Herbeau» и «Jacob Delafon», американскую «Standart», швейцарскую «Gustavsberg», финскую «Oras» и другие. Многие из них, кстати, имеют сборочные мощности в Китае, но при налаженном контроле за производством это практически не сказывается на качестве изделий. А вот неизвестные фирмы, тем более – явно восточного происхождения, следует «прозондировать» повнимательнее. Например, ознакомиться с их официальным сайтом, почитать на форумах отзывы об изделиях. Если таковой информации нет – вряд ли стоит приобретать смеситель, каким бы симпатичным и надежным он ни казался.
• Известна наглая практика, когда «левые» производители маскируются под раскрученные бренды, изменяя, добавляя или убирая в названии одну-две буквы, но сохраняя целостность первичного восприятия (например, «Grone» вместо «Grohe»). Если такое замечено – не стоит даже голову себе забивать размышлениями: раз «знакомство» начинается с обмана, ничего хорошего дальше от такого смесителя ждать не приходится.
• Приобретать подобный товар следует только в специализированных магазинах, там, где можно проверить оригинальность изделия, получить паспорт с отметкой о дате продажи – большинство ведущих производителей сопровождает свои смесители довольно неплохой заводской гарантией. Приборы со сложной системой установки должны иметь соответствующую инструкцию.
• Обязательно проверяется комплектность смесителя – должны присутствовать все детали для крепления и соединения с водопроводом. Маленький совет – очень часто в заводском комплекте идут шланги гибкой подводки, больше похожие на «демонстрационные» из-за своей недостаточной длины. То есть следует заранее промерить, какая длина подводки требуется, и какой тип водяных розеток (или резьбовых фитингов на трубах) планируется применить.

Надеемся, что наша публикация внесла ясность в вопрос выбора смесителя для раковины, и ваше приобретение будет успешным.

И в завершение – небольшой видеообзор лучших смесителей для ванной комнаты

Какой лучше выбрать?

Выбрать смеситель бывает не просто. Ведь хочется, чтобы он был компактным, надёжным, прочно «сидеть» на рабочем месте, подходить по стилю помещению и долгое время не выходить из строя.

1. Для кухни желательно выбрать вентильный кран из латуни, бронзы, меди с хромированным или золотым покрытием, на котором не задерживается жир, и легко смывается грязь. Такие смесители прочные и дорогие, они не подвержены окислению и ржавчине. Кран также должен иметь поворотный излив с удобной для мытья посуды высотой гусака. Цена качественного изделия начинается от 5 тыс. руб.
2. Для ванной — корпус и излив крана должны быть выполнены из латуни, желательно наличие сменного картриджа. Это может быть шаровый смеситель, оснащённый одной ручкой-рычагом или двухвентильный кран. Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем. В нём уплотнительным элементом является кольцо из керамики. Такие изделия лучше противостоят воздействию горячей воды, регулируются более плавно, чем краны с резиновым уплотнителем, служат долго, реже требуют ремонта и техобслуживания. Конечно при таких характеристиках, у керамического крана и цена немалая — от 4,0 до 35,0 тыс. рублей(в зависимости от производителя).
3. Для других ситуаций. В подсобных помещениях, гараже достаточно будет недорогого одновентильного крана. Цена таких изделий варьируется от 1,5 до 3,5 тыс. руб.

Конструкция и принцип работы классического водопроводного вентиля

Клапанный (классический) вентиль состоит из литого двухкамерного корпуса и подвижного запирающего механизма с приводом. Проходной (прямоточный) клапан устанавливается на прямых участках трубопроводов для отключения или регулирования потока жидкости.

Особенности конструкции углового вентиля позволяют устанавливать его в местах поворота труб. Принцип действия арматуры этих видов аналогичен друг другу, а отличие состоит в форме корпуса.

Запорный механизм представляет собой шток (шпиндель) с резьбой и закрепленной на нем тарелкой клапана с уплотняющим материалом. При вращении маховика шпиндель перемещает тарелку вниз, к седлу клапана (отверстию), тем самым уменьшая его сечение.

При этом происходит дросселирование жидкости, и давление в верхней камере уменьшается, что приводит к снижению расхода жидкости.

Слабым местом конструкции является резьбовой блок, т. к. при чрезмерном усилии при закрытии резьбу срывают. Это приводит к выходу из строя всего узла. Для герметизации штока используется сальниковое уплотнение.

Чтобы устранить протечки по шпинделю, подтягивают накидную гайку, которая через грундбуксу прижимает набивку к штоку.

Конструкция и принцип работы шарового водопроводного вентиля

Более простую конструкцию имеет кран со сферическим запорным органом. Корпус прямоточной конструкции чаще всего изготавливается неразборным. Роль запорного механизма выполняет металлический шар с отверстием (клапан).

Герметичность достигается благодаря наличию прокладок, установленных между сферическим клапаном и корпусом. В большинстве случаев они выполнены из фторопласта или резины. В некоторых, более дорогих, моделях применяются износостойкие тефлоновые уплотнители.

Шар изготавливается из латуни с напылением хрома или никеля. Такая обработка запорной части позволяет создать полностью герметичную конструкцию. Клапан управляется ручным приводом, выполненным в виде штока, приваренного к шару.

Уплотнение места выхода штока из корпуса достигается установкой прокладок, которые прижимаются резьбовой втулкой. На приводе вентиля имеются опущенные вниз лепестки, которые не дают повернуть клапан более чем на четверть окружности.

Причины протечек и способы их устранения

Основные причины возникновения протечек могут быть следующие:

• изношенная прокладка. Если при закрытом вентиле вода сочится из крана, то требуется заменить прокладку. Её изготавливают из микропористой резины, которая является надёжным и износостойким материалом, стойким к деформациям и коррозии. Применение прокладки в качестве уплотнителя обеспечивает высокую степень герметичности и простоту техобслуживания вентиля. На сокращения срока её службы может повлиять нарушение целостности кромки седла под клапаном вентиля. Соприкасаясь с деформированной кромкой прокладка быстрее выходит из строя и плохо держит воду. Чтобы её заменить вначале перекрывают подачу воды на стояке, затем разбирают устройство и меняют прокладку на новое изделие;
• неисправность сальника или износ его набивки. О том, что сальник пришёл в негодность или пересохла его набивка можно судить по течи воды по стенкам штока в тот момент, когда вентиль находится в открытом положении. Способ устранения течи в этом случае зависит от конструктивных особенностей головки вентиля. Когда головка имеет сальниковую втулку, то зачастую достаточно её просто затянуть поплотнее. Если втулка затянута до предела, в течь воды не прекращается, то необходима замена набивки. Работу по замене сальниковой набивке проводят при закрытом вентиле следующим образом:

1. отворачивают и снимают втулку сальника;
2. извлекают старые слои набивки с помощью шила или узкой отвёртки;
3. укладывают новый наполнитель, уплотняя каждый слой жгута отвёрткой;
4. устанавливают на место втулку, закручивая её не менее чем на 2 — 3 витка резьбы.

Для ремонта вентиля, у которого в конструкцию головки входит накидная гайка, втулку сальника снимать не обязательно. Достаточно немного ослабить на штоке крепление накидной гайки, и намотать поверх втулки сальника распушенный жгут уплотнителя. Затем гайку следует вернуть в исходное положение.

Устройства с термостатом

Однорычажный смеситель можно было бы считать идеальным, если бы давление в системах холодного и горячего водоснабжения всегда оставалось постоянным.

Но это не так, поэтому прибор все-равно приходится подстраивать.

Видя такое положение дел, разработчики решили сделать еще один шаг вперед, — и сконструировали смеситель с термостатом.

Теперь пользователю достаточно установить терморегулятор в нужное положение, после чего прибор сам будет контролировать температуру воды, реагируя на любые изменения параметров в сети водоснабжения. Такие приборы характеризуются высокой степенью безопасности: если холодную воду отключат, подача горячей будет сразу приостановлена.

Термостаты бывают механические и электронные.

Механические

Основным рабочим элементом является биметаллическая пластина или воск. В первом случае в зависимости от температуры меняется форма, во втором – объем. При этом рабочий элемент связан с клапанами, которые регулируют поступление воды — горячей и холодной.

Преимущества такого варианта – энергонезависимость и низкая стоимость.

Недостаток: смеситель подстраивается под изменение температуры с небольшим запаздыванием.

Электронные

Температура воды контролируется датчиком, поэтому прибор реагирует на ее изменение мгновенно.

При этом он информирует пользователя о режиме работы, отображая данные на дисплее. Выпускаются программируемые модели.

Недостатки — большое число на ценнике и зависимость от электричества (устройство может работать от электросети или от батареек).

Технические характеристики

Данная модель предназначена для однотрубной системы водоснабжения и может эксплуатироваться в жилых домах, общественных и промышленных зданиях. Регулировка напора воды осуществляется поворотом рукоятки крана.

Максимальная толщина монтажной поверхности составляет 25 мм.

Спецификация поставки

• корпус крана с рукояткой и кран-буксой – 1 шт.;
• монтажная гайка – 1 шт.;
• уплотнительное кольцо – 1 шт.;
• излив с гайкой и уплотнительными кольцами – 1 шт.

Упаковка: кран завёрнут в бумагу, излив — в пластиковый рукав.

У нас можно купить различные краны для холодной воды других производителей

Обращаем внимание на то, что здесь представлены не все модели, входящие в нашу товарную программу. Звоните, мы подберём решение именно для Вашей задачи

Кран стоячий, классическая кран-букса, монтаж на раковину, высота излива 200 мм.

Кран для однотрубной системы водоснабжения, с поворотным изливом, монтаж на горизонтальную поверхность.

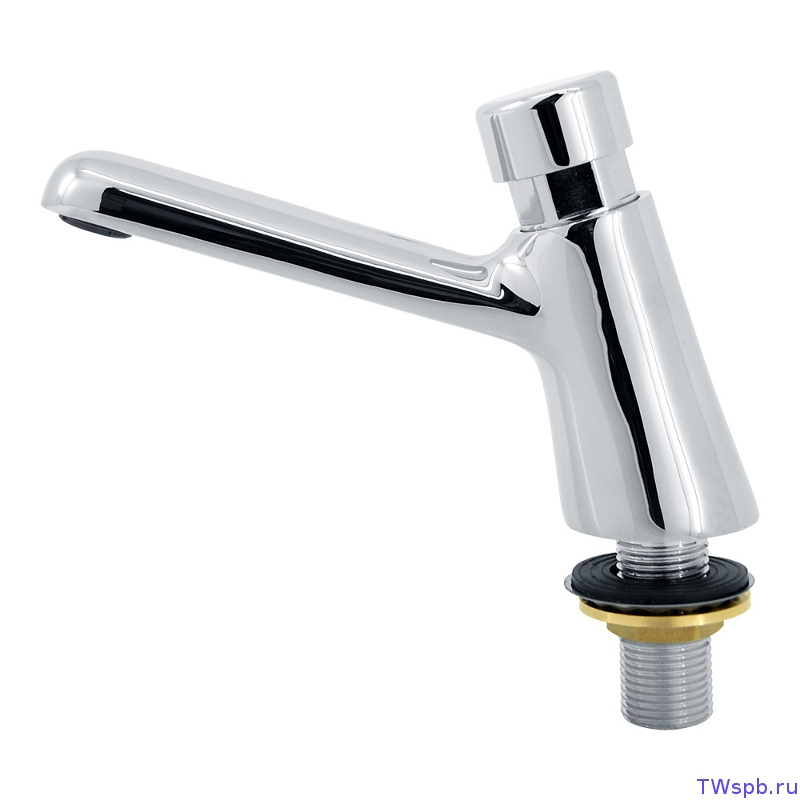

Полуавтоматический порционно-нажимной кран для раковины, для холодной или предварительно смешанной воды, монтаж на раковину, подключение воды: G1/2 НР, цвет: хром.

Бесконтактный сенсорный кран для однотрубной системы водоснабжения (для подключения к предварительно смешанной воде), высота излива: 173 мм, универсальное электропитание: 4 батарейки АА или от сети

220 В (опция), функция UPS.

Особенности сборки

Любой смеситель для ванной условно разделяется на несколько частей: основной блок с регулирующим элементом (вентильный или шаровой тип, картридж), гусак и душ (шланг и лейка). Вначале собирается основной блок, причём порядок его сборки зависит от типа. Далее, устанавливается гусак, для чего укладывается прокладка и производится фиксация с помощью накидной гайки. Гусак должен поворачиваться в горизонтальной плоскости без утечки воды.

Последний этап — установка душа. Душевая лейка присоединяется к шлангу с помощью накидной гайки, расположенной на шланге. Перед соединением в гнездо лейки укладывается прокладка. Гайка затягивается гаечным или разводным ключом. Шланг с лейкой устанавливается на соответствующем выходе смесителя с установкой прокладки. Закрепление обеспечивает накидная гайка, расположенная на шланге.

Как собрать однорычажный кран

Последовательность:

1. Устанавливается прокладка под шаровой элемент.
2. Через верхнее отверстие устанавливается регулирующий шар.
3. Закручивается зажимная гайка с помощью гаечного или разводного ключа.
4. Устанавливается и фиксируется винтом рычаг.
5. Устанавливается декоративная накладка.

Как поставить двухвентильный вариант с душем

Последовательность:

1. На штоках вентилей (кран-букс) закрепляются стандартные резиновые прокладки. Обычно для этого служит центральный винт, закручиваемый отвёрткой.
2. Вентили устанавливаются в соответствующие гнёзда корпуса. Предварительно между корпусом и бортиком вентилей укладывается резиновая прокладка. Вентили закручиваются до упора с помощью гаечного или разводного ключа.
3. В отверстие для подсоединения душа вставляется регулировочный золотник, после чего накручивается переходник с резьбой.
4. В гнездо для регулятора душа вводится кривошип, который фиксируется специальным болтом.
5. На вентили с помощью винтов закрепляются ручки, а крепёжные винты закрываются декоративными заглушками.
6. На золотник душа винтом закрепляется регулирующая ручка. Винт закрывается декоративной заглушкой.

Внимание! Сборка и разборка смесителей должна производиться строго в соответствии с инструкцией. Разные модели могут иметь специфические нюансы, которые необходимо учитывать

Конструктивные особенности корпуса

Вентили в зависимости от формы корпуса и способу монтажа на трубопроводе могут быть:

• прямоточными — в них поток транспортируемой жидкости движется через корпус от входа к выходу, не меняя направления, ось шпинделя располагается под углом к оси проходного отверстия. Такая конструкция способствует спрямлению потока и снижению гидравлического сопротивления, но увеличивает рабочий ход затвора, параметры строительной длины и массы изделия;
• проходными — изделие с одинаковым направлением потока движущейся воды на входе и выходе и смещёнными параллельно друг друга осями входного и выходного патрубков. Проходя через корпус вентиля, поток воды вынужден совершать как минимум два поворота под прямым углом, что приводит к образованию высокого гидросопротивления и образованию зон застоя;
• угловыми — в них поворот потока на 90º происходит один раз, поэтому и более низкий уровень гидравлического сопротивления. Такие изделия имеют ограничения по области использования — размещаются на плане трубопровода только на его поворотных участках;
• смесительными — в них регулировка пропорций воды происходит за счёт механического вращения внутренних элементов корпуса. Предназначены для перекрытия и смешивания потоков холодной и горячей воды.

Критерии выбора

Подбирая запорный вентиль для подсоединения бытовой техники к водопроводной магистрали, руководствуются следующими принципами:

1. Лучше всего для быстрого прекращения и включения водоподачи подходят шаровые краны, в которых запорный механизм в виде шара со сквозным отверстием мгновенно перекрывает водный поток при повороте ручки на 90 градусов.

2. Для эстетичного вида и предотвращения незапланированного поворота ручки следует использовать изделия с поворотным рычагом компактной формы в виде бабочки. В местах, где доступ затруднен и исправить ситуацию невозможно, рациональнее применять модель с асимметричным длинным рычагом, который легче и проще поворачивать.

3. Лучший материал изготовления запорной арматуры — латунь, которая не подвержена коррозии и имеет срок службы в десятки лет, бытовая арматура подобного типа имеет хромированное покрытие, придающее ей красивый эстетичный вид. Латунные краны устанавливают в стальной металлический или полимерный (полипропиленовый ПП) трубопровод, в последний впаивают переходник с пластика на металл.

4. Выбор конструкции корпуса крана зависит от варианта подключения — если его устанавливают в разрыв или трубопровод, к которому подсоединяются мойки, смеситель или его отлив, шланг для душа, используют тройную конструкцию. При выходящей из стены водорозетке оптимальный вариант — угловой корпус, прямая проходная модификация используется не слишком часто и подключается к трубопроводам или водорозеткам, расположенных внизу у пола.

Кран с наливным шлангом, подсоединенный к водорозетке

5

При покупке иногда следует обращать внимание на положение ручки, при котором кран открыт или закрыт, к примеру удобнее, чтобы близко расположенный к стеновому покрытию вентиль с длинным рычагом закрывался вплотную параллельно стене, а открывался перпендикулярно ее плоскости, выступая наружу – это предотвратит непроизвольный поворот и нежелательное открытие канала для поступления воды

6

Выбирая в строительном магазине или на рынке подходящую модель, следует обратить внимание на производителя (у фирменной арматуры логотип компании нанесен на корпус). Качественной и отлично зарекомендовавшей себя на отечественном рынке является сантехническая арматура следующих российских и европейских брендов: Bosch, Bugatti, Elsen, Grohe, Itap, Valtec
