Как самостоятельно заменить картридж в смесителе, признаки неисправности картриджа

Содержание статьи:

Виды неисправностей
Советы при покупке смесителя с картриджем
Как работает однорычажный смеситель?
Замена картриджа
Когда пора менять смеситель?
Картридж: как выглядит и где находится
Крепление смесителя: проблемы и решения
Механизм снятия картриджа
Как заменить картридж?
Полезные рекомендации по выбору и эксплуатации
Как заменить своими руками?
Популярные размеры картриджа
Обычные неприятности
Из чего состоит смеситель – устройство и разновидности
Советы эксперта
Конструкция однорычажных смесителей
Причины поломки
Течет кран с картриджем? – замена!

Виды неисправностей

Ремонт смесителя однорычажного типа представляется простейшей операцией, не требующей от рядового пользователя наличия каких-либо специальных навыков. Для её осуществления вам необходимо будет приобрести новый картридж, свободно продающийся в отделе сантехники любого хозяйственного магазина.

Ниже вы сможете ознакомиться с перечнем характерных неисправностей, свидетельствующих о необходимости замены пришедшего в негодность картриджа:

нарушение нормального управления потоками воды (независимо от положения управляющего рычага через кран протекает только горячая, либо только холодная вода);
невозможность полного перекрытия потоков воды (как горячей, так и холодной);
непостоянство температуры поступающей жидкости при одном и том же положении рычага смесителя;
невозможность получения требуемого напора воды;
затруднённое перемещение рычага.

Советы при покупке смесителя с картриджем

Покупая устройство, следует помнить, что ничего вечного нет и рано или поздно смеситель может сломаться, и потребуется замена его отдельных деталей. Поэтому рекомендуется выбирать такую модель, для которой комплектующие имеются в свободной продаже. Тогда ремонт смесителя и замену картриджа можно будет произвести в любое время.

При выборе изделия особое внимание следует уделить тому, какой картридж в нем установлен и есть ли его аналоги в свободной продаже. Если эту деталь устройства можно заказать только у официального дистрибьютора, то необходимо поинтересоваться наличием представителей данной продукции в вашем регионе

В дорогих моделях смесителей используются керамические диски высокого качества. Их длительный срок эксплуатации и высокая степень сопряжения достигается благодаря использованию современного высокоточного оборудования и последующей шлифовке с помощью ультразвука.

Чтобы картридж прослужил длительное время, рекомендуется установить фильтр для воды. Но, если все же поломка произошла, то, следуя советам опытных профессионалов и последовательно выполняя шаги по замене картриджа, можно самостоятельно сделать его ремонт и пользоваться смесителем еще достаточно долго.

Как работает однорычажный смеситель?

Управляет интенсивностью потока воды и регулирует ее температуру встроенные внутри смесителя картридж. Поэтому он и является одним из основных деталей, отвечающих за качественную работу смесителя. Этот элемент представляет собой две небольшие керамические пластины плотно прилегающие одна к одной. Применяемая в этом случае керамика очень устойчива к трению и ей абсолютно не страшна коррозия, чем и объясняется высокая популярность таких картриджей и их высокая цена.

Принцип работы однорычажных смесителей

Нередко, спустя некоторый период эксплуатации смесителя, приходится замечать подтекание воды снизу или ее неполное перекрывание. Это может означать только одно – данное сантехническое оборудование требует замены или ремонта. И если покупка и установка нового смесителя стоит немалых денег, то замена картриджа не сильно отразится на вашем семейном бюджете, особенно если вы выполните все ремонтные работы самостоятельно.

Наиболее распространенные причины поломки картриджа:

Низкой качество водопроводной воды.
Неправильная эксплуатация оборудования.
Регулярные гидроудары в водопроводной системе.
Солевые и другие твердые отложения от воздействия жесткой воды.
Возможное окисление металлов.
Истекший срок службы оборудования.

Продлить срок службы однорычажного смесителя поможет соблюдение несложных правил его эксплуатации. И если на качество водопроводной воды и на окончания гарантийного срока повлиять не получается, то остальные причины поломки можно предотвратить.

Прежде всего, покупайте качественную, надежную продукцию у проверенного производителя.

Установка даже самого обычного фильтра заметно очистить воду от нежелательных примесей и смягчит ее. Поступающая на картридж отфильтрованная вода, не оставит на его керамических пластинах осадок солей и ржавчины.

Не лишним будет напомнить о том, что резкие удары приведет к деформации любых предметов. Это касается и водопроводной фурнитуры – избегайте ронять на нее тяжелые предметы.

Если все же пришла пора заменить внутренний элемент однорычажного смесителя, рассмотрим, как это сделать правильно.

Замена картриджа

Картриджи различных моделей однорычажных смесителей выпускаются как цельными, так и разборными.

В последнем случае изделие теоретически можно отремонтировать, но такое решение вряд ли будет целесообразным.

Новый картридж стоит копейки, а чтобы найти и подобрать подходящие детали для ремонта старого – придется изрядно повозиться.

Так что овчинка, как говорится, выделки не стоит. К тому же поменять картридж в однорычажном смесителе так же просто, как прокладку в обычном.

Инструменты

Перед началом работы запаситесь следующими инструментами:

нож;
комплект отверток или шестигранных ключей (что именно — будет зависеть от модели смесителя);
разводной ключ;
чистая ветошь;
пассатижи.

Понадобится и средство WD-40 для удаления накипи (также подойдет уксусный раствор).

Приступаем к работе

Не торопитесь покупать новый картридж, советуем сначала извлечь старый и только тогда отправляться в магазин, взяв его с собой.

Эти элементы выпускаются в очень разнообразном исполнении и могут отличаться конструкцией, диаметрами отверстий и размерами фиксаторов в нижней части. Поэтому малоопытный пользователь, не имеющий на руках образца, легко может ошибиться и приобрести не ту модель.

Действовать необходимо в следующей последовательности:

Перекройте поступление к смесителю горячей и холодной воды.
Стараясь не повредить покрытие, подденьте ножом или тонкой отверткой декоративную заглушку, а затем удалите ее. Обычно ее легко можно узнать по метке с красным и синим цветом, обозначающими, соответственно, горячую и холодную воду. Бывает, что из-за накипи заглушку снять не удается. В этом случае ее надо обработать средством для удаления известкового налета и после непродолжительной выдержки снова попытаться вскрыть смеситель. Подобным образом следует поступать каждый раз, когда отложения солей будут мешать произвести очередную операцию.
Сняв заглушку, вы увидите винт, которым фиксируется рычаг смесителя. Его необходимо выкрутить, используя, в зависимости от профиля головки, отвертку или шестигранный ключ соответствующего размера.
Теперь рычаг можно снять.
Под рычагом обнаружится защитное кольцо. Оно выкручивается достаточно легко и без применения каких-либо инструментов.
Последний этап: отвинчиваем прижимную гайку, для чего необходимо воспользоваться разводным ключом или обычным гаечным нужного размера. Освободившийся картридж можно извлечь.

Вот теперь можно идти в магазин сантехники. На вновь приобретенном картридже вы увидите два выступа, которые должны совпасть с посадочными отверстиями внутри смесителя. Если вы приобрели «неправильную» модель или пытаетесь установить элемент не той стороной, выступы и отверстия совпадать не будут.

Наглядная инструкция по замене сантехнического картриджа

После установки нового картриджа все операции необходимо произвести в обратной последовательности. Только сначала не забудьте очистить разобранный смеситель и все его детали от извести и грязи, если в этом есть необходимость.

Выбирая новый картридж, следует отдавать предпочтение моделям с силиконовой прокладкой, поскольку она является наиболее устойчивой к воздействию разнообразных негативных факторов.

Новомодные однорычажные смесители имеют футуристический дизайн и выглядят очень стильно, но их конструкция является достаточно простой. Если прибор оказался неисправным, не нужно тратиться на покупку нового: его можно восстановить, заменив находящийся внутри картридж. В статье приведены инструкция и рекомендации, благодаря которым произвести замену самостоятельно сможет даже новичок, мало знакомы с устройством сантехнических приборов.

Когда пора менять смеситель?

Одновременно с вопросом – когда менять картридж в смесителе, также можно спросить – когда лучше менять смеситель и как правильно провести его установку? Мнение экспертов гласит: смесители на кухне, в душе и ванне могут прослужить достаточно долго. Главное своевременно производить замену или ремонт картриджа, а также менять прокладки. Но когда-то же устройство должно выйти из строя? Разумеется, да.

Эксперты говорят: заменять смеситель как на кухне, так в душе и ванне необходимо в тот момент, когда конструкция крана полностью исхудалась и ей не поможет ремонт. Чаще всего такие «поломки» случаются с головкой, картриджем и прочими составляющими любого крана. Со временем каждая деталь смесителя портится, но постоянно заменять ее нет смысла, так как кран просто напросто «отработал свое».

Поэтому после поломки картриджа и прочей конструкции крана, его необходимо заменить, чтобы понапрасну не тратить средства на ремонт. Чтобы узнать, когда лучше заменять смеситель и проводить установку нового картриджа на кухне, в ванне или душе, советуем посмотреть тематическое видео или фото.

Картридж: как выглядит и где находится

Картридж — сердцевина однорычажного смесителя. Благодаря нему потоки горячей и холодной воды смешиваются в заданной пропорции и под определённым напором устремляются в излив (носик) крана. Рабочие элементы дискового картриджа заключены в пластиковый корпус.

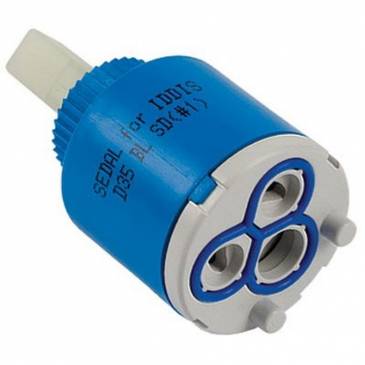

Дисковый картридж заключен в пластиковый корпус

В его нижней части расположено три отверстия. Вверху находится шток — стержень, соединяющий рычаг смесителя и верхний керамический диск, спрятанный внутри корпуса. Этот диск приводится в движение поворотом рукоятки смесителя. Второй диск всегда неподвижен и плотно прилегает к первому. В обеих пластинах есть специальные отверстия, через которые поступает и выливается вода.

Когда поднимают и поворачивают ручку крана, воздействуют на шток, который, в свою очередь, смещает и вращает верхний диск. Его смещением регулируется мощность напора воды. А при вращении верхнего диска его прорези частично совмещаются с отверстиями в нижнем диске, вследствие чего холодная и горячая вода смешиваются.

Устройство однорычажного крана: 1– рычаг; 2 — излив; 3 — керамический картридж; 4 — корпус; 5 — фиксирующая скоба; 6 — гибкие шланги для подводки воды

Крепление смесителя: проблемы и решения

Затронем пару проблем, связанных с установкой смесителей разных типов.

Как жестко закрепить набортный смеситель на тонкой раковине?

На тыльную сторону мойки выпиливается вкладыш из фанеры толщиной 15-18 мм. Ширина – максимальная, которую позволяет форма мойки
Вкладыш пропитывается олифой на 2-3 раза. Лучше предварительно подогреть ее на водяной бане для более глубокого проникновения: вкладышу предстоит контактировать с неизбежным летом конденсатом на холодной воде.
Смеситель притягивается через фанерную подкладку.

Как закрепить смеситель на гипсокартоне или стеновых панелях?

В принципе для этой цели существуют водоразетки – пресс-угольники под металлопластиковую трубу, позволяющие зажать лист широкими гайками с обеих сторон.

Водорозетка под гипсокартон.

Однако можно предложить несколько менее экзотических решений.

С тыльной стороны листа ГКЛ от профиля до профиля приклейте на жидкие гвозди или герметик лист пропитанной олифой или водостойкой фанеры. Толщина – те же 15-18 мм. К ней водорозетки можно притянуть через уложенный на гипсокартон кафель обычными оцинкованными саморезами.
Если под ГКЛ скрывается капитальная стена – водорозетки крепятся к ней. На уровень чистового покрытия резьбы под эксцентрики выводятся удлинителями – патрубками соответствующей длины с резьбами “папа-мама”.

Резьба удлинителя выведена на уровень чистового покрытия стены.

Механизм снятия картриджа

Когда будет откручена ручка, снять картридж смесителя возможно движением руки по направлению вверх и в сторону. Как достать его из корпуса крана, если рычаг крана не вынимается – это другой вопрос.

Проблемы снятия прикипевшей ручки

Все первоначальные шаги по разборке крана выполняются смело, до снятия самой ручки крана.

Специалисты по работе с сантехникой советуют, как разобрать кран:

рычаг покрывается куском ткани и разводным ключом, который устанавливается сверху ткани попытаться ее провернуть;
в случае неудачной попытки достать устройство из смесителя, воспользуйтесь прогревающей жидкостью как WD-40. На место соединения необходимо ее накапать.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

разводной ключ
шестигранный ключ
две отвертки

Порядок действий будет таковым:

отключите подачу горячих и холодных потоков
снимите декоративную заглушку, находящуюся на смесителе
открутите винт-фиксатор, расположенный под данной заглушкой
снимите ручку смесителя
открутите кольцо, расположенное под ручкой
разводным ключом снимите гайку
вытащите неисправный картридж смесителя

После всех действий вам остается:

установить новый работающий картридж
проделать предыдущие действия в обратном порядке
включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Полезные рекомендации по выбору и эксплуатации

Во время всего срока эксплуатации крана необходимо его использовать бережно и по назначению. Избегать механических воздействий на рычаг переключения: открывать, закрывать и передвигать в стороны нужно плавными движениями.

Не применять нажимных действий на гусак смесителя и не вешать на него какой-либо груз.

При подключении крана к водопроводу проследить, чтобы гибкие подводы для горячей и холодной воды совпадали с выходами трубопровода.

Чтобы при поломке картриджа не бегать по магазинам в поиске нового такой же марки, рекомендуется позаботиться о приобретении запасной детали еще при начальной покупке смесителя.

Как заменить своими руками?

Есть несколько внешних проявлений неисправности картриджа:

не происходит смешение горячей и холодной воды: на выходе – только одна из них;
нет подачи воды вообще ни в одном положении рычага крана;
температура воды на выходе не фиксируется, часто меняется;
кран не осуществляет полную подачу воды;
после открытия крана воду из смесителя не удается перекрыть;
из-под рычага постоянно просачивается вода;
повернуть рычаг можно, только приложив значительные усилия.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

при изготовлении на производстве применялись некачественные материалы;
частые резкие или ударные воздействия на рычаг смесителя;
гидроудары в системе;
плохое качество воды;
плохие фильтры или их отсутствие.

При замене картриджа понадобится следующий набор инструментов:

отвертки под разный размер;
разводной ключ;
трубный ключ;
пассатижи;

шестигранный ключ (небольшой, для стопорного винта);
чистая ветошь;
жидкость WD-40.

Предлагаем ознакомиться Течет бачок унитаза: что делать и как исправить

Замена картриджа в смесителе своими руками необходима при появлении следующих проблем:

Рычаг стал передвигаться значительно труднее, с заеданиями или рывками. В идеале рычаг должен перемещаться свободно, без приложения к нему усилий;
При закрытом положении из крана течет вода. То есть, она не может быть полностью перекрыта;
При постоянном положении рычага вода может менять свою температуру;
Положение рычага не соответствует температуре воды. Например, вместо горячей воды из крана поступает холодная вода, и наоборот;
Смеситель протекает изнутри, о чем свидетельствует скопившаяся около него вода. При этом прокладки самого смесителя не повреждены. Такое может случиться, если лопнет пластиковый корпус картриджа.

Обычные неприятности

Конструкция однорычажного смесителя имеет всего три обычных неприятности.

Выделим: однорычажный смеситель закрывается, раскрывается и регулируется плавным перемещением, без лишних упрочнений. Обстоятельство большей части неисправностей — привычка закрывать воду резким ударом по рычагу.

Заедание рукоятки возможно устранено повторной смазкой трущихся пластин. Особая смазка для картриджа смесителя и керамических букс продается в фирменных магазинах сантехники; цена маленького тюбика образовывает 400 — 600 рублей. Более доступный вариант — силиконовые смазки, употребляющиеся в бытовых целях: 30-граммовый тюбик обойдется всего в 120 — 140 рублей.

Во всех других случаях инструкция по ремонту сводится к замене картриджа полностью.

Разборка смесителя

Как дотянуться картридж из смесителя и установить замену?

Извлекаем из рукоятки декоративную заглушку. В большинстве случаев, она просто запрессована с маленьким упрочнением, и ее несложно поддеть узкой отверткой.
Выкручиваем скрывающийся за ней винт, предварительно подсветив фонариком и выяснив форму его головки. Она возможно под крестовую, плоскую отвертку либо под шестигранник.

Снимаем рычаг.
Отворачиваем декоративный кожух. В большинстве случаев он снабжен обычной, правой резьбой. Инструмент лучше не применять: кожух выполняется из узкой бронзы, силумина либо кроме того пластика, и его легко повредить.
Откручиваем фиксирующую картридж латунную гайку смесителя — уже посредством разводного либо рожкового ключа.
Извлекаем картридж на себя.

Сборка с новым картриджем выполняется в обратном порядке.

Как вытащить картридж из смесителя, в случае если вам не удается снять прикипевший к штоку рычаг?

Вот три варианта решения проблемы.

Впрысните через отверстие заглушки мало смазки WD-40 и разрешите ей разойтись по всем пазам.

Попытайтесь нагреть рычаг, полив его кипятком. Тепловое расширение иногда разрешает снять его с штока без всяких упрочнений.
Наконец, в крайнем случае возможно постараться пластиковый шток, развернув рукоятку с все возможным упрочнением и придерживая корпус смесителя.

Но: в последнем случае может сломаться и сама рукоятка.

Смазка картриджа

Пластиковая крышка картриджа удерживается узкими защелками — фиксаторами. Дабы снять ее, достаточно отогнуть фиксаторы узкой отверткой.

Совершенно верно так же снимается верхняя керамическая пластина. Будьте осмотрительны: фиксаторы легко ломаются при чрезмерном упрочнении.

Притертые поверхности пластин начисто протираются сухой ветошью, по окончании чего на одну из них наносится и растирается капля смазки.

Из чего состоит смеситель – устройство и разновидности

Прежде чем приступить к ремонтным работам, следует разобраться с устройством смесителя для кухни или ванны. Такой кран имеет одну регулировочную ручку, закрепляемую под накладкой при помощи одного винта. Он может быть шаровым и с картриджем.

Главным элементом современных однорычажных моделей является картридж. Внутри него происходит смешивание холодной и горячей воды. Он находится в корпусе, внутри которого расположены три керамических диска с отверстиями. Особая технология производства позволяет обеспечить плотное прилегание дисков, благодаря чему они не пропускают воду.

В процессе работы системы два диска остаются неподвижными. Подвижный диск связан с рычагом переключения. При изменении положения ручки-рычага происходит смещение отверстия с обеспечением подачи определённого количества холодной и горячей трубы, которая смешивается внутри корпуса.

Конструктивные особенности модели с картриджем

Рассмотрим, из чего состоит шаровой смеситель. Название продиктовано конструктивными особенностями. В состав устройства входит полый шар, изготовленный из нержавеющей стали и помещаемый в корпус крана. При повороте ручки шар приводится в движение за счёт специального штыря, благодаря чему вода начинает поступать из крана. Наличие специальных прокладок обеспечивает достаточную герметичность системы.

Устройство шарового крана

Советы эксперта

Следуя советам опытного эксперта можно быстро и без проблем поменять картридж на смесителе, не прибегая при этом к услугам профессионала.

Чтобы самостоятельно поменять картридж, вам необходимо ознакомиться с видео подобного монтажа, которое поможет вам должным образом узнать его устройство.
Замена конструкции картриджа при поломке на кухне, в ванне или душе – это аналогичный процесс, требующий определенных знаний и одинакового инструмента.
Лучшие картриджи для смесителя стоит покупать в специализированных магазинах.
Конструкция данного устройства довольно простая, поэтому произвести ремонт картриджа, а также поменять его в смесителе сможет любой.
Чтобы оценить степень поломки смесителя, для начала лучше разобраться в его устройстве. Для этого можно ознакомиться с фото и видео, которые подробно объяснят, каково устройство конструкции смесителя.

Конструкция однорычажных смесителей

На сегодняшний день однорычажные (картриджные) смесители являются лидерами по распространенности среди аналогичных видов, они отличаются простотой конструкции и удобством пользования. Управление температурой воды в однорычажном кране осуществляется одной ручкой, напор регулируется ее подъемом, а температура — поворотом в разные стороны.

Различают две основные разновидности однорычажных смесителей, имеющие существенные конструктивные отличия и принцип работы.

Картриджные смесительные приборы

В смесителях картриджного типа главным управляющим элементом служит герметичный бочкообразный картридж с выведенным наверх штоком прямоугольного сечения. Основными исполнительными деталями картриджа являются две плотно подогнанные керамические пластины, одна из которых неподвижно закреплена в корпусе и имеет три сквозных отверстия — через два из них подводится холодная и горячая вода, а третье служит для отвода смешанного водного потока. Во второй керамической пластине находится фигурный овальный канал, и она связана через систему механических деталей с ручкой.

Картридж работает таким образом, что при подъеме ручки фигурная впадина управляющей пластины надвигается на прорези для холодной и горячей воды, после чего смешанный поток через образовавшийся канал попадает в смеситель. При повороте ручки вправо или лево изменяется площадь открытых отверстий холодной или горячей воды — таким образом регулируется температура водного потока.

Картриджные типы удобны и легки в эксплуатации, по сравнению с предыдущими видами позволяют экономить большее количество водных ресурсов. Eсли в системе чистая вода и качественный картридж, срок его службы может доходить до 10 лет. К недостаткам относят необходимость полной замены картриджа при любых поломках, а также высокие требования к чистоте воды — если в ней находятся твердые песчинки, они могут повредить поверхность керамических пластин и вызвать протечки, поэтому в водопроводе обязательно должен присутствовать фильтр.

Принцип работы картриджа

Смесители с шаровым механизмом

Устройство однорычажного смесителя для кухни по принципу действия напоминает джойстик, в нем однорукий рычаг приварен к полому шару, имеющему три отверстия — по одному для подводки горячей и холодной воды и третье для отвода смешанного потока. Шар, удерживаемый сверху купольным уплотнителем и конусным колпаком, вращается в сферическом седле, имеющем три круглых отверстия с подпружиненными герметичными прокладками – через два подается холодная и горячая вода, а в третье поступают смешанные в шаре водные потоки.

При вращении шара с приваренным к нему рычагом получают различную площадь открываемых отверстий холодной и горячей воды и их соотношение — это позволяет одновременно регулировать объем сливаемого водного потока и его температуру.

Помимо удобства пользования, преимуществом шаровых моделей по сравнению с картриджами является более высокий срок службы и недорогая замена расходных материалов — при истирании резиновых уплотнителей цена новых колец намного ниже, чем замена целого картриджа.

Шаровый смеситель — конструкция

Причины поломки

Причин поломки конструкции смесителя в наше время немало. Прежде всего, к быстрой поломке картриджа в кране и последующей его замене можно отнести попадание в него твердых и мелких частиц, например песчинок. Из-за них в смесителе происходит нарушение внутренних элементов, то есть стирание металлических деталей крана и головки. В результате данного взаимодействия на них появляются сколы, царапины и прочие повреждения, которые и являются главной причиной протекания крана.

При появлении этих признаков лучше не затягивая провести ремонт и замену картриджа, а также поменять остальные детали конструкции смесителя.

Течет кран с картриджем? – замена!

Если смеситель течет, то нужно подтянуть гайки, если эта мера очевидно не помогает, то нужно поменять… А вот что поменять, зависит от причины поломки.

Ситуация 1:

В картриджном смесителе ванной комнаты появилась течь. Разобрал, заменил картридж (35 мм., без ножек) — проблема решилась.

Вывод: Действительно был не исправен картридж, и его замена решила проблему.

Ситуация 2:

На кухне начал протекать (прокапывать) кран (однорычажный смеситель). Когда снимал рычаг сверху старый картридж был полностью залит водой. Ну, понятно, старый картридж протекал. Однако после приобретения нового картриджа и установки, смеситель прокапывать перестал и ради интереса я решил снять рычаг и заглянуть не протекает ли картридж под рычагом.

Заглянул и увидел, что там вода. картридж обратно в магазин, купил новый. Проверил — тоже самое. Короче таким образом испытал 4 картриджа – результат тот же. При чем, если смесителем не пользуешься — все в порядке. Начинаешь включать/ регулировать/ выключать воду, под рычагом постепенно проступает вода. Нормально ли это? Как устранить проблему?

Ответ сайта «Сантехник Портал»: Конечно, вам могла попасть бракованная деталь, но не 4 штуки подряд! Проблема, скорее всего, заключается в самом смесителе. Необходимо поменять кран.

Вывод: Если четвертый картридж подряд дает протечку, то нужна замена смесителя.

Ситуация 3:

Картридж в смесителе в ванной начал подтекать. Менял деталь, но наружу все равно просачивается пару капель и слой воды 1-2 мм присутствует всегда. Проблема проявляется именно на рычагах картриджей. Я думал, что пережимаю латунную гайку, которая сверху фиксирует картридж. Но даже пробовал зажимать ее очень слабо все равно вода проступала. Как отремонтировать кран?

Ответ сайта «Сантехник Портал»: Если бы проблема была в картридже, то его замена решила бы проблему, значит проблема в смесителе. После длительной эксплуатации есть большая вероятность что в седле крана образовались микрораковины. Его придется заменить, а старый картридж, кстати, мог быть рабочим. Надо было попытаться отрегулировать прилегание металокерамических пластинок фиксирующим винтом.

Вывод: Если регуляция пластинок не решает проблему небольшой протечки, то возможно истерлось седло картриджа. Стоит заменить деталь. Если картридж новый, а небольшая течь все равно есть, то необходимо поменять кран.

Таким образом, изучив все три ситуации становится понятно, что если кран течет, и регулировка пластинок результата не дает, то нужна замена либо картриджа, либо всего смесителя. В любом случае – протечка однорычажного крана – плохой признак.

Вместо замены деталей, ремонт смесителя с дисковым картриджем иногда заключается в переборке и очищении уплотнительных колец, на которых скапливается грязь и мусор, откладываются соли. Чтобы устранить протечку, смеситель нужно разобрать, все элементы протереть мыльной теплой водой от загрязнений, ополоснуть, просушить и снова собрать. Если данные меры не помогли, то от замены никуда не деться.

Оценка статьи:

(нет голосов, будьте первым)

Загрузка...
