Запорная арматура поплавкового типа с коромыслом
Устройство смывного бачка унитаза с поплавком является самым распространенным и недорогим решением которое постепенно уходит в прошлое.
Для регулировки уровня воды применялся пластиковый поплавок, для унитаза прикрепленный к изогнутому латунному коромыслу, на другом конце которого располагался клапан с резиновой прокладкой, перекрывающий поступление воды в бак при наполнении.
Устроство смывного бачка с поплавком
Сливное отверстие перекрывалось своеобразной «грушей», обеспечивающей герметичность слива. При неисправности запирающего клапана и поступлении воды в бачок, когда он уже полон, срабатывала простейшая система перелива. Через вертикальное отверстие в груше, вода выливалась в унитаз.
Спуск воды осуществлялся при поднятии груши при помощи рычажка с креплением сбоку или сверху.
Наличие рычажка сбоку считалось экономичным и более удобным при монтаже унитаза. Размещение рычажка сверху мешало расположить шкафчик для хозяйственных мелочей непосредственно над унитазом.
Принцип работы запорной арматуры поплавкового типа
Починить унитаз старого типа мог даже ребенок. Каждый знал, что если вода переливается в унитаз, значит надо поправить поплавок, чтобы он держался пониже и перекрывал клапан до того, как вода начнет переливаться в отверстие груши. Иногда нужно было заменить резиновые прокладки. Примерно 1 раз в 10 лет. Потому особых хлопот старые системы слива не доставляли.
Особенностью данного типа бачка является подача воды сверху. При его наполнении или при неисправности и постоянном переливе, слышится тихое журчание набирающейся в бак воды. В современных системах, вода подается снизу вверх и поплавок двигается в вертикальной арматуре.
Такая система более тихая, вода набирается бесшумно. Но и починить такую систему стало значительно сложнее.
Сливные бачки унитазов
Сливные бачки разделяются между собой по огромному множеству факторов, и первый из них – это тип материала сливного бака. Выделяются металлические, пластиковые и керамические. Разберем их достоинства и недостатки более детально. Металлические сливные баки могут прослужить вам очень долго, но за это надо будет заплатить их не самым эстетичным внешним видом. Пластиковые сливные бачки сегодня занимают 2 место по популярности, все дело в том, что они очень легкие (легче всех), а это, в свою очередь, означает, что они достаточно просты в монтаже. Существенным недостатком такой разновидности бачков является то, что они легко подвергаются различного рода повреждениям. И последняя разновидность – керамические, которые сегодня являются самыми популярными. Их популярность обуславливается тем, что они очень надежны и при этом просты в монтаже. Кроме того, сегодня существует огромное множество разнообразных цветовых вариаций, а также их форм.
На первом месте по популярности располагаются керамические сливные бачки, так как они очень надежны и просты в монтаже.
Второе отличие сливных бачков заключается в типе спускового устройства. Они бывают 2 типов: боковое и верхнее. Сливные бачки с боковым спусковым устройством чаще всего можно встретить в разнообразных учреждениях, таких как школа, университет и т.п. Спусковой механизм в данном случае представлен в виде цепочки (веревки), которая закреплена непосредственно на самом баке, который находится на определенной высоте от унитаза. Принцип действия такого сливного механизма достаточно прост и заключается в следующем: когда человек тянет за веревку, то она, в свою очередь, тянет за собой рычаг, где на противоположном его плече поднимается пробка с прокладкой, а уже затем вода поступает в сливную трубу. Что касается другого типа спускового устройства (верхнего), то оно представляет собой специальную кнопку или головку, которая находится наверху крышки сливного бака.
Сегодня именно такая разновидность спускового механизма наиболее популярна. Принцип работы заключается в следующем: после того как человек нажимает на эту кнопку, резиновая груша поднимается, и затем вода попадает в сливную трубу. Кроме того, сливные бачки разделяются еще по типу спускового механизма, который может быть либо механическим, либо ручным. В том случае если спусковой механизм механический, тогда все регулируется без какого-либо вмешательства пользователя. Если же предусмотрен ручной механизм, тогда клапан бачка будет открываться исключительно по желанию пользователя, благодаря чему он сможет с легкостью регулировать количество жидкости, которое будет использоваться.
Регулировка количества сливаемой воды
Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.
Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:
- При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
- Нажимают на кнопку, чтобы слить содержимое прибора.
- Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
- Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
- Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
- Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.
После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.
Особенности выбора
Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники. Существуют факторы, которые заслуживают отдельного внимания.
Наливной клапан предполагает два варианта размещения:
- Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
- Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.
Ремонтируем поплавок и устраняем все виды протечек
- Вода не прекращает набираться в унитаз. Здесь поломка кроется в поплавке, скрутке или клапане запорной арматуры. После длительной эксплуатации поверхность поплавка может покрыться трещинами или он просто может треснуть в одном месте, тогда при наборе воды, всплывать он будет с опозданием, и вода будет постоянно набираться. В этом случае поплавок можно просто заменить. Еще одна причина – погнулась скрутка из металла или треснула пластиковая трещотка, по которой импульс от поплавка передавался клапану, тогда металл всегда можно выпрямить, а вот пластик также придется менять. Если не закрывается клапан, то можно поставить дополнительную поплавковую заслонку, так как, скорее всего клапан не справляется с напором воды.
- Набор воды сопровождается сильным шумом. Для устранения этого дефекта существует два способа:
- изменить диаметр отверстия, через которое заливается вода;
- вставить в отверстие небольшую трубочку длиной около 35 см, тогда вода будет проходить по ней и шум от наполнения бачка значительно уменьшится.
Бачок протекает прямо на пол. Значит, у вас сгнили болты крепления. Выяснить это очень просто.
- Перекрываем полностью воду.
- Оставшуюся в бачке жидкость лучше чем-то вычерпать, или подставить в место протечки емкость и смыть воду в унитаз.
- Отсоединяем гибкий шланг.
- Разбираем крепеж, который соединяет бачок и полочку унитаза.
- Снимаем бачок и убираем его в сторону.
- Сгнившие болты удаляем, причем оба, независимо от их состояния.
- Все соединительные места тщательно прочищаем от ржавчины и известковых отложений.
-
Устанавливаем новые болты.
- Лучше также заменить резиновую манжету для надежности.
- Устанавливаем все на свои места.
- Проверяем работоспособность.
Неисправность не всегда может проявиться сразу же, поэтому в течение пары дней понаблюдайте за появлением конденсата и протечками.
Возникает ситуация, когда вода постоянно течет в бачок. Значит, неисправна система слива воды в части сливного клапана или самого рычага. Здесь, скорее всего, потребуется замена. Своими руками сделать это достаточно просто.
- удаляем воду из унитаза;
- снимаем все систему;
- меняем ее на новую;
- наполняем бачок водой и проверяем на работоспособность.
Поскольку вся система продается в сборе, будет производиться одновременная замена и клапана и рычага.
Если вода не поступает в сливной бачок, это значит, что неисправна система набора жидкости. Возможно три варианта поломки.
-
Забился гибкий шланг. Проверить это очень просто: перекрываем воду, отсоединяем гибкий шланг, расположив его над любой емкостью, слегка приоткрываем кран. Если вода не льется, шланг забился и его надо менять. Если вода полилась, значит, проблема не в шланге. Продолжаем поиск.
- По восходящей направляющей может забиться отверстие запорного клапана. Его можно прочистить отверткой.
- Если дело не в техническом отверстии, то может не работать сам клапан. Он подлежит только замене, отремонтировать его невозможно.
Разновидности сливной системы для унитаза
Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.
По типу спускового устройства
Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:
1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».
Бачок слива: конструкция механизма с боковой подачей
При такой конструкции вода сливается при помощи дергания за цепочку.
2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.
Кнопочное спусковое устройство
Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».
По способу установки
1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.
Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.
Верхнее крепление сливного бачка
2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.
Сливной бачок скрыт в стене
3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.
Бачок слива на полке унитаза
По материалу изготовления
1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.
Чугунный бачок
2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.
Фаянсовый бачок
3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.
Пластиковый бачок
По виду сливной системы
1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.
Бачок со сливной системой «Колокол»
При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).
2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.
Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.
Механизм слива − гофра
3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.
Механизм слива – груша
Устройство сливного бачка
Грубо говоря, унитаз состоит из двух частей — чаши с канализационным отверстием и бачка для слива воды. Именно в сливном бачке и находится весь механизм унитаза, все элементы, приводящие его в действие. Нажимая на кнопку или задействуя рычаг, мы заставляем работать несложную механическую систему внутри бачка. В результате в чашу поступает вода, и все отходы смываются в канализацию.
Унитазы бывают разные по размеру и типу слива. В одних моделях при нажатии рычага или кнопки бачок опустошается целиком, выплескивая вниз всю воду. В других бачках кнопки две: в зависимости от потребностей можно слить больше или меньше воды. Бывают низкорасположенные бачки, которые крепятся непосредственно к унитазу, другие подвешиваются на стене и соединяются с чашей смывной трубой, третьи монтируются в стену (это позволяет экономить место в уборной).
Система слива также может различаться: одни унитазы подают воду в неизменном направлении, в других при сливе вода меняет свое направление. Второй вариант считается более удобным и гигиеничным, хотя и шума от такого устройства больше.
Но тем не менее внутреннее устройство бачков любого типа примерно одинаково. И, разобравшись в принципах действия одного, при необходимости Вы сможете осмотреть и починить и любой другой бачок для унитаза.
Внутреннее устройство сливного бачка состоит из нескольких элементов:
- кнопка смыва;
- наливной клапан с поплавком;
- сливная арматура для бачка унитаза.
При нажатии на кнопку в сливном бачке открывается клапан, и вода опорожняется в чашу, смывая содержимое унитаза. Уровень жидкости в бачке при этом становится ниже — и на это реагирует поплавок, опускающийся вниз вместе с водой. Реагируя на «показания» поплавка, приводится в действие наливная система — и вода снова заливается в бачок до нужного уровня.
Протекает бачок унитаза довольно часто, это связано в основном с некачественной арматурой (внутренностями), рассохшимися уплотнителями и прочими мелкими неприятностями.
Разновидности сливного клапана для унитаза как механизма контроля перелива системы
Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.
Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.
Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.
Сливной клапан может быть оснащен мембранным или поплавковым механизмом
Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.
Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.
Материал изготовления клапанов слива для унитаза
Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.
Большую часть клапанов для слива изготавливают из полимеров
В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.
Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.
Схема устройства
Появился данный прибор довольно давно, им пользовались еще несколько веков назад, но тогда он не стал популярным по причине отсутствия водопровода и канализационной системы. Устройство унитаза современной конструкции намного сложнее, чем у его предшественника.

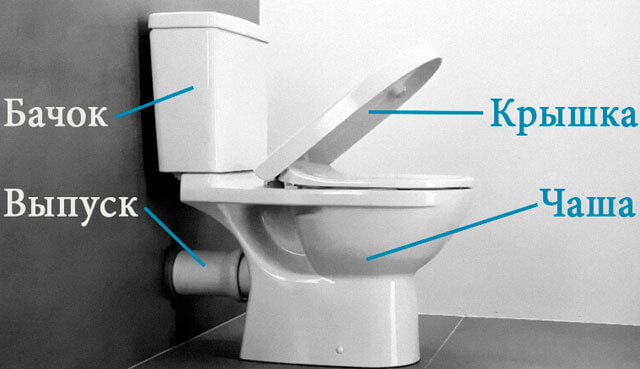

Прибор состоит из чаши, бачка, запорной арматуры и сливного узла, предназначенного для выпуска воды (прочитайте: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе»). На схеме видно, как устроен унитаз в разрезе – в верхней части его чаши располагается сиденье, имеющее крышку. Прибор отличается простой конструкцией, но есть определенные нюансы относительно работы слива.
Как отрегулировать уровень воды
Проблема с преизбыточным или недостаточным уровнем воды является наиболее распространенной в универсальном сливном механизме для унитаза. При боковом размещении подающего отверстия регулировка уровня проводится через изменение длины спицы. Этот элемент начинки служит для фиксации поплавка. Практически во всех старых моделях сливного бачка спица изготовлялась из латунной проволоки. Для сдвигания местоположения поплавка вниз или верх рычаг сгибают посредине. Повышение уровня его расположения приводит к увеличению объема заполнения бака.
В современных моделях унитазов рычаги используются не металлические, а пластиковые. Как известно, сгибать пластик довольно опасно, т.к. из-за этого он может разломаться. Чтобы отрегулировать уровень набора воды в бак, здесь проводится сдвигание в одну или другую сторону. Это дает возможность увеличивать либо уменьшать плечо рычага. Чтобы повысить объем воды в емкости, поплавок необходимо перемещать в сторону от клапана. Если наполнение бака происходит через нижнее отверстие, плечо поплавка ориентировано в вертикальном положении. Это значительно упрощает настройку уровня объема: достаточно сдвинуть поплавок вверх или вниз. Когда нужное положение будет найдено, стакан фиксируют зажимной гайкой.
Главная сложность при регулировке объема заполнения бака заключается в том, что приходится демонтировать крышку емкости. Дело в том, что на ней находится клавиша слива, которая чаще всего соединена жесткой сцепкой со спускным механизмом
Поэтому действовать приходится очень осторожно и неторопливо. Первым делом аккуратно отвинчивают зажимную накладку на кнопке
Это дает возможность без опасения сдвинуть крышку.
Большинство элементов современных сливных механизмов производятся из пластика. Металлические детали встречаются в основном на старых советских моделях. Это объясняет снижение долговечности сифонов для унитаза: их гораздо проще заменить, чем отремонтировать. Для облегчения обслуживания в сантехнических отделах представлены собранные модули или их отдельные узлы. Поэтому в случае поломки необходимо снять поврежденный элемент и отправиться с ним в магазин. Там опытные консультанты подскажут, как лучше действовать – менять эту деталь или весь механизм.
Разновидности арматуры сливного бачка
Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.
- Штоковая.
- Кнопочная.
- Педального типа.
- Сенсорная.
Штоковая
В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.
Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.
Кнопочная
Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:
- малый смыв – 3 литра воды;
- полный – 6 литров.
Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.
Педального типа
Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.
Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:
- механическим, когда система приводится в действие с помощью тросика при нажатии педали;
- пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
- давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.
Сенсорная
В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.
Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.
Особенности сливной арматуры для бачка: технология монтажа и расценки
Сливная арматура состоит из спускного рычага и сливного сифона. Основная функция последнего – герметично перекрывать отверстие, когда слив жидкости завершился. Существует несколько конструкционных моделей сифонов. Простейшие изделия имеют вид резиновых цилиндров.
Средние цены на арматуру сливного бачка (сливные механизмы):
| Наименование изделия | Цена, руб. |
| Арматура для унитазов Alcaplast | |
| Для высокорасположенного бака | 325 |
| Для инсталляции «Эколоджи» (высота 1000 и 1200 мм) | 450 |
| Для низкорасположенного бака | 510 |
| С кнопкой «стоп» | 725 |
| С удлиненной кнопкой «стоп» | 780 |
| С двойной кнопкой | 980 |
| Арматура «Геберит» для унитазов с инсталляцией | |
| Наименование моделей, с которыми совместим механизм | Цена, руб. |
| «Дельта» UP100, «Сигма» UP320, «Сигма» UP300 | 1350 |
| «Дельта» UP172 | 1400 |
| «Каппа» UP 120 | 1455 |
| «Сигма» UP720 | 1555 |
| «Омега» 12 | 2200 |
| «Дельта» UP182 | 2300 |
Как установить и отрегулировать слив для унитаза
Перед началом работы желательно отсортировать все детали комплекта так, чтобы к каждому болту прилагались прокладка и шайба. Крепеж выполняется следующим образом: с обратной стороны на болт надевается шайба, затем следует гайка, которую нужно закручивать плотно, но очень аккуратно, чтобы не повредить керамическое покрытие.
Рекомендации по устройству слива унитаза:
Чтобы сливной механизм сидел плотно нужно использовать резиновую прокладку
- Установить в бак сливной механизм на отведенное ему место.
- Чтобы деталь сидела плотно, нужно использовать резиновую прокладку, которую следует надеть на гайку.
- Надежно зафиксировать механизм с помощью гайки из пластика.
Если уплотнительная деталь уже была в эксплуатации, тогда зону соединения необходимо дополнительно обработать с помощью герметика (специалисты не рекомендуют применять уплотнитель повторно). Новые кольца в этом не нуждаются.
Чтобы настроить работу слива унитаза, отрегулировав его высоту, необходимо:
Регулировка интенсивности слива происходит с помощью перемещения заслонки или поплавка
Освободить переливную трубку.
Осторожно отжать элемент, фиксирующий стакан.
В вертикальном направлении передвинуть стойку до тех пор, пока она не достигнет нужной высоты.
По направляющей следует переместить стакан так, чтобы его верхний край не доставал до кромки сливного бака не менее чем на 4,5 см.
Проверяется размещение переливной трубы. В правильном положении этот элемент находится на 7 см ниже, чем макушка стойки и на 2 см выше поверхности воды.. Чтобы отрегулировать интенсивность слива, нужно переместить заслонку или поплавок
Чтобы отрегулировать интенсивность слива, нужно переместить заслонку или поплавок.
