Как сделать люк из гипсокартона своими руками: основные варианты выполнения работ

Какой лючок выбрать

Когда разобрались с общей конструкцией, возникает вопрос, какой ревизионный люк выбрать под плитку. Существует 3 вида:

• алюминиевый;
• стальной;
• пластиковый.

Алюминий.

Наиболее надежная конфигурация из всех возможных. Обладает высокой устойчивостью к влаге, в связи с чем его используют в помещениях с повышенным ее содержанием.

Сталь.

Немного проще чем предыдущий вариант, обладает более простыми характеристиками, менее устойчив к коррозии. Однако к преимуществам стоит отнести цену, она несколько меньше.

Пластик

. Самая простая конфигурация. Представляет собой вариант только со съемной крышкой. В закрытом состоянии она удерживается благодаря встроенным магнитам. К плюсам стоит отнести высокую устойчивость к влаге, она никак не влияет на пластик. Так же они практически универсальны, если был куплен размер больше, чем было необходимо, его можно уменьшить с помощью ножовки. В прочности значительно уступает предыдущим вариантам, однако является отличным бюджетным решением.

Есть еще одна классификация люков по способу открытия:

• раздвижные;
• распашные;
• съемные;
• нажимные.

Рассмотрим каждый вариант детально.

Распашные дверцы.

Благодаря использованию в конструкции двухзвенных петель он может размещаться совершенно незаметно. За счет особенностей конструкции на люк можно наклеивать материал отделки фактически любого размера, он не будет мешать. Это обуславливается тем, что он открывается параллельно относительно стене, уже потом распахивается. За возможность скрытного расположения заслужил название люк невидимка нажимной.

Вариант скрытого ревизионного люка под плитку очень часто используется в маленьких помещениях, для того чтобы существенно сэкономить место.

Сдвижные дверцы.

Единственное отличие от прошлого варианта в том, что в конструкции этого используется трехзвенная петля. Она позволяет также открывать люк параллельно стене, либо полу, а затем сдвигать его в сторону. Большой популярностью пользуется в ванных комнатах, где инженерная коммуникация располагается непосредственно под ванной.

Съемные дверцы.

Самый простой вариант. Крышка люка удерживается за счет страховочного тросика, либо с помощью магнитов. Также устанавливается в местах, где доступ к коммуникациям затруднителен в силу ограниченного пространства.

Нажимные люки.

Пользуются большой популярностью. Открывается посредством специального замка, однако если он сломан или снят, открытие можно производить с помощью присосок. Они делятся на магнитно-нажимные, и мебельные.

Разновидности люков для гипсокартона

Подобные модели представляют собой горизонтально расположенный лаз, небольшие дверцы тоже можно считать люком. Рассматривая варианты вмонтирования люков в ГКЛ, нужно знать, что они условно подразделяются по типу замков у дверцы. Выделяют:

1. Люки, которые открываются с помощью нажима. Запирающая система содержит наличие двухпозиционного замка.
2. В откидных люках дверцы фиксируются способом трения движущихся частей или магнитами.
3. Вариант с распашными моделями предусматривает обыкновенное открывание.

Конструкция гипсокартонного люка-невидимки

Существуют следующие виды люков:

• ревизионные;
• потолочные;
• смотровые;
• скрытые.

Ревизионные люки

Такие модели бывают разных размеров: от маленьких до больших, в зависимости от предназначения. Их ещё называют потайными. Это очень удобные конструкции, которые могут представлять собой обычную раму или гипсокартонную дверцу с невидимыми петлями, позволяющими изделию открываться на 90 градусов. Проще всего люк можно покрасить, но существуют и другие способы отделки. Ревизионные люки имеют следующие достоинства:

• скрывают системы канализации и предоставляют быстрый доступ к ним;
• их легко можно встроить в любые гипсокартонные модели;
• сохраняется интерьер;
• конструкция прочна и надёжна.

Пример потайного люка в гипсокартоне

По расположению и отделке люки бывают:

• вертикальными и горизонтальными;
• закреплёнными и съёмными;
• под покраску, керамику, пластик;
• с открываемой дверкой, магнитом.

Сегодня существует большой выбор ревизионных люков под гипсокартон разных размеров. Прежде чем купить нужное изделие, необходимо хорошо подумать и выбрать определённый тип модели подходящей величины.

Потолочные люки

Они располагаются над головой, в большинстве имеют съёмные дверки. Предназначаются для быстрого доступа, с целью контроля вентиляции и других коммуникаций. При выполнении изделия необходимо:

• выбрать подходящее место для его расположения с возможностью быстрого доступа;

  Потолочный люк в потолке из гипсокартона

• сделать люк незаметным и не нарушающим общий вид покрытия;
• обеспечить безопасность изделия.

Обустраивая люк в гипсокартоне под покраску, нужно определиться с формой дверцев, которая выбирается согласно поставленным задачам. Она может быть:

• прямоугольной;
• круглой;
• произвольной формы.

Для прочности устанавливается страховочный трос, на дверку прикрепляются ручки, задвижные конструкции или защёлка, срабатывающая при нажатии. Лучше использовать горизонтальное расположение люка, в этом случае получается меньшая перегрузка. Материал, применяемый для изготовления потолочного люка, выбирается исходя из помещения.

Люк невидимка потолочный

Для подсобки лучше всего подойдёт пластик, в жилом помещении целесообразно устанавливать люк из гипсокартона под покраску, оклейку обоями или отделку другими материалами. В продаже имеются люки различных размеров: от 200 мм до 1500 мм, содержащие шаг 50 мм по каждому краю.

Смотровые люки

Подобные изделия имеют форму рамы с дверцей, где расположен вкладыш из ГКЛ.

Открывается дверка смотрового люка с помощью нажимного механизма.

Смотровой люк с облицовкой под плитку

Размеры смотрового люка зависят от величины проёма и могут быть небольшими (200 мм x 200 мм) или огромными (1200 мм x 1200 мм). Все параметры изделия будут зависеть от субъективного подхода владельцев помещения.

Скрытые люки

Осуществляя дорогой ремонт, владелец предполагает скрытие непривлекательных коммуникаций, и даже отсутствие люков. Однако получить доступ к трубам всё равно нужно. В этом случае поможет установка скрытых сантехнических люков. Эти модели размещают в любой поверхности, они имеют хорошее качество, не провисают, их встраивают в стены и потолки.

Скрытый люк под плитку в ванной

Существует возможность приобрести готовые конструкции, а можно их изготовить самостоятельно. Этот вариант содержит в себе элементы других разновидностей: петли – невидимки, гипсокартон на крышке – всё это позволяет хорошо «спрятать» люк.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений Фото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Установка в готовый короб

Установка ревизионного люка своими руками возможна и в уже обустроенный короб.

1. Первым делом делается разметка.
2. Затем нужно рассверлить отверстия.
3. При помощи лобзика следует выпилить проем для люка.
4. Затем требуется установить люк так, чтобы рама поместилась внутри.
5. Теперь нужно посадить раму на крепления через слой гипсокартона.
6. Теперь можно провести грунтовку стены и ее отделку кафелем.

Также данный метод позволяет провести окрашивание. Для этого необходимо нанести слой шпатлевки и сразу прорезать в нем шов. После высыхания материала следует провести шлифовку, а в конце покрасить стену.

Особенности установки

Самой распространенной ошибкой является игнорирование составления предварительного проекта. Это чревато тем, что какая-то часть коммуникаций окажутся вне зоны доступа, что сводит функциональную цель самой конструкции к нулю.

Также актуальный вопрос выбора клеящего состава, для расположения плитки на люке. Как показала практика, при выборе специального плиточного клея, спустя какое-то время активного использования (регулярной снятие показаний со счетчика), плитка начинает сползать, отклеиваться. Для того чтобы избежать появления этой проблемы, посадку плитки рекомендуется делать исключительно на жидкие гвозди. Если же изначально она была посажена на плиточный клей, гвозди можно расположить поверх старого слоя клея.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Как устанавливается потайной люк

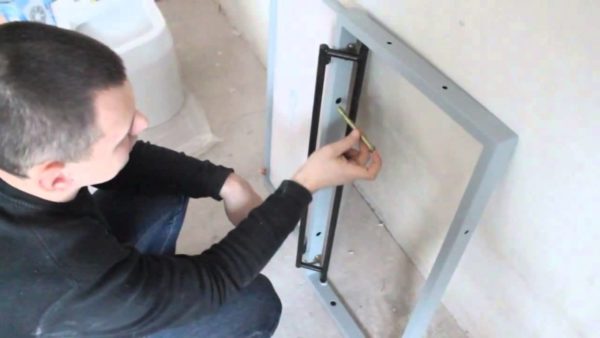

Чаще всего все сантехнические люки устанавливаются на металлический каркас, являющийся частью короба, собранного из гипсокартона. Подобную конструкцию нередко используют и в ванной комнате, и в туалете для скрытия коммуникативных разводок. Главное правило установки – усилить конструкцию металлического короба и обеспечить тем самым надежное крепление

Важно добиться того чтобы во время эксплуатации ревизионный люк не шатался. Для этого с четырех сторон при помощи металлических профилей и саморезов формируется жесткая рамка, она и становится точкой опоры для описываемого изделия

В алюминиевой раме люка уже присутствуют отверстия под длинные саморезы. Люк устанавливается таким образом, чтобы плоскость металлического каркаса совпадала с плоскостями корпуса рамы. После того, как корпус изделия будет прикреплен, производится регулировка узлов крепления дверцы люка. Для выполнения данной операции необходимо взять в руки шестигранный ключ.

Иногда, когда позволяют конструктивные особенности описываемых комнат, ревизионный люк устанавливается в кирпичный прием. В данном случае крепление рамы осуществляется при помощи дюбелей, а щели между стенами и корпусом лючка заполняются монтажной пеной.

При монтаже описываемого изделия опытный сантехник обязательно, еще перед «примеркой», проверит, куда будет открываться дверца нажимного люка. Существуют определенные правила, которые необходимо учитывать всем новичкам:

Нельзя устанавливать нажимной люк, или любой другой ревизионный короб около углов стен.
Во время открывания дверца описываемой конструкции не должна задевать соседнюю плитку, уложенную на стене или на любой другой поверхности. В противном случае будет присутствовать риск появление трещин и сколов на новой облицовке.
Целесообразно устанавливать скрытый люк там, где их продолжение позволит добраться до основных узлов коммуникаций (кранов, сифонов, счетчиков воды)

Свободный доступ к ним обеспечит возможность ремонта ключевых систем, и это тоже очень важно.
Обычно сантехнические нажимные люки устанавливаются стандартно, так, чтобы дверца открывалась либо вправо, либо влево. Но иногда ситуация требует произвести монтаж короба таким образом, чтобы дверца его открывалась вниз или вверх

В данном случае необходимо действовать по ситуации.
Для декорирования дверцы нажимного люка используются те же плитки, что использовались для облицовки ванной комнаты или туалета. Важно для декорирования дверцы выбирать только цельный кафель без подрезки. Лучше всегда пожертвовать и увеличить расход материала, выполнив подрезку модулей у угла стены, где устанавливается лючок. Тогда он растворится в облицовке и станет действительно невидимым глазом.

Как сделать люк в гипсокартоне

Если для установки на потолок выбран пластиковый люк-форточка, то его еще не поздно установить на гипсокартон, даже если потолочная облицовка уже закреплена на каркасе, но поверхность еще не зашпаклевана. Остаются видны швы и линии расположения несущих профилей, таким образом можно очень точно вырезать окно под люк, не рискуя наткнуться на металл. Нужно лишь вырезать ручным ножовочным полотном окно в гипсокартоне, проклеить пластиковую раму и стык и установить потолочный люк в проем.

Понятно, что более сложные конструкции с навесным открыванием створок требуют определенной квалификации для работ по установке люка и регулировке петель. В этом случае лучше поискать мастера. Простейшую самодельную модель вполне возможно поставить своими руками, даже не прибегая к услугам специалистов.

Простой люк-невидимка

Конструкция и общая схема установки приведены на чертеже ниже.

Размер створки составляет всего 20х20 см, но в данном случае это неважно, съемная панель может быть размером от 20 см до 50 см. Если необходимо изготовить люк большего размера, то потребуется переделывать или вносить дополнения в систему каркаса под гипсокартон

Для того чтобы люк получился невидимым на облицовке из гипсокартона, необходимо, чтобы створка не откидывалась вбок на петлях, а снималась строго в вертикальном направлении. Кроме того, перед установкой нужно будет максимально точно подогнать размеры створки в соответствии с габаритами проема в гипсокартоне.

В первую очередь устанавливают квадратную или прямоугольную рамку, собранную из отрезков профиля по размерам створки. Ее крепят саморезами на направляющей еще при сборке потолочной облицовки.

Сам люк можно изготовить из стального уголка или остатков монтажного профиля. Рейку разрезают ножницами по металлу, а из полученных заготовок с помощью заклепок собирают рамку каркас будущего люка. На лицевую поверхность наклеивают или крепят саморезами квадратный или прямоугольный кусок гипсокартона. В качестве фиксирующих элементов для створок размерами менее чем 40х40 см удобно использовать небольшие неодимовые магниты.

Чтобы сделать люк невидимым, после установки и сборки шов по периметру затирают акриловым герметиком, либо обычной шпаклевкой для заделки стыков. После того как материал подсохнет, периметр прорезают острым лезвием канцелярского ножа. Грунтуют, шлифуют и красят поверхность одновременно со всей поверхностью потолка из гипсокартона.

Откидная створка

Конструктивно откидывающийся люк не сложнее обычного съемного. Один из вариантов схемы установки створки на петлях приведен на схеме ниже.

Единственным существенным обстоятельством является установка петель-замков Hafele, для потолочного люка размерами 50х 50 см нужно будет установить минимум два навеса. Крепятся они не к несущему профилю, а к дополнительной раме из уголка.

С противоположной стороны нужно будет установить нажимную защелку. В этом случае, для того чтобы закрыть люк или открыть его, достаточно лишь несильно надавить на створку до момента выхода собачки из зацепления, это будет слышно по характерному щелчку.

Данный тип люка сделать невидимым просто невозможно из-за проворачивающейся кромки панели. Поэтому отверстие в гипсокартоне и линии стыков просто маскируют накладными элементами.

Проводка в помещениях с повышенной влажностью

Вода — один из лучших проводников электрического тока, поэтому при монтаже проводки в ванной, туалете, бане следует соблюдать определенные рекомендации:

Выключатель и распределительный щиток нужно размещать вне помещения с повышенным уровнем влажности.
Розетки должны быть расположены от водопровода на расстоянии не менее 65 см.
Любые электрические приборы, которые используются в помещении, должны быть заземлены.
Электрическая линия для данного помещения должна быть защищена отдельным предохранителем.
Важно соединить все шины заземления, чтобы выровнять электрический потенциал.

В помещении с повышенной влажностью нужно предусмотреть заземление приборов

Необходимые характеристики потайного люка

Устройство установленного ревизионного люка, на первый взгляд, не отличается сложностью – отделанная плиткой подвижная створка в стене, открывающая доступ к узлам коммуникаций. Но эта конструкция должна отвечать следующим требованиям:

• прочность и точность сопряжения деталей – в зависимости от предназначения, размеры люка и, соответственно, вес могут быть значительны;
• герметичность – при закрытом положении дверцы скрытые механизмы и контрольно-измерительные приборы должны быть изолированы от воды снаружи;
• точность геометрии исполнения – необходимое условие скрытости расположения устройства после облицовки керамикой.

Потайные люки производятся из металла и крепятся на экран с помощью саморезов или дюбелей

Несоответствие изделия предъявляемым требованиям чревато выходом из строя скрытых механизмов, обрушением конструкции и потерей эстетичности отделки помещения.

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.
