Установка проточного водонагревателя своими руками: пошаговый инструктаж

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

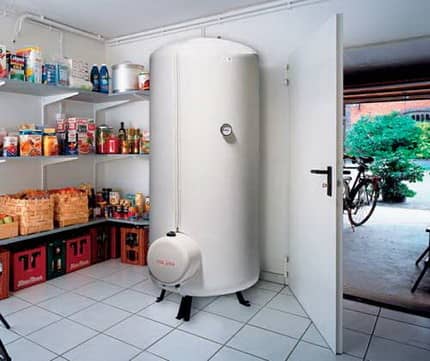

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

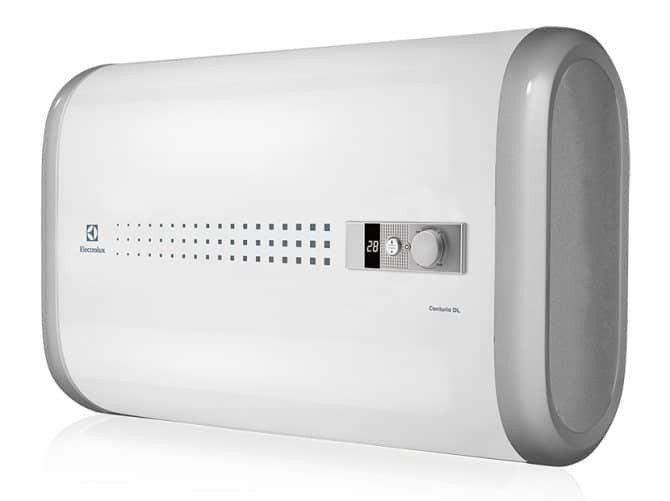

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Электропроводка

В домах старой постройки проводка не рассчитана на большое количество потребителей и выдерживает суммарную мощность подключений до 3,5 кВт (16А). Проводка в современных зданиях рассчитана на мощность 5,5 кВт (25А). Маломощные проточники могут вписаться в эти пределы вместе другими потребителями.

Тогда в дополнение к перечисленным материалам потребуется:

• трехжильный провод из меди;
• автомат отключения под ток 63А;
• УЗО (устройство защитного отключения) под ток 32А.

В этом случае потребуется приглашение специалиста из обслуживающей организации, которая произведет необходимые работы или выдаст разрешение на монтаж проводки своими руками.

Подключение проточного водонагревателя к электросети

Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве
случаев не имеют должного заземления.

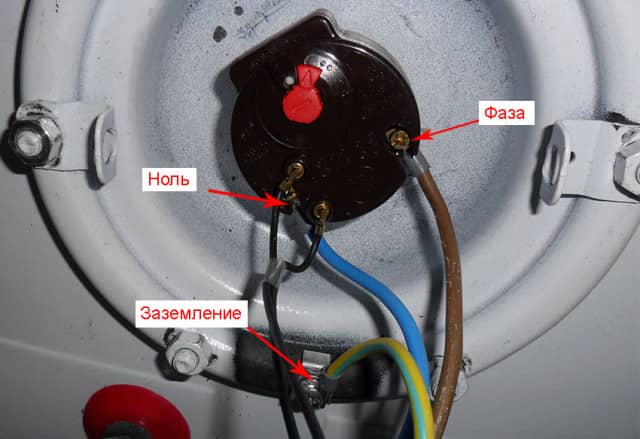

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

— L, A или P1 — фаза;

— N, В или Р2 — нуль.

Внимание! Нельзя включать проточный водонагреватель, если он
не заполнен водой.

Выполнять электромонтажные работы самостоятельно не
рекомендуется, лучше воспользоваться услугами специалиста.

Что понадобится для установки нагревателя под проточную воду

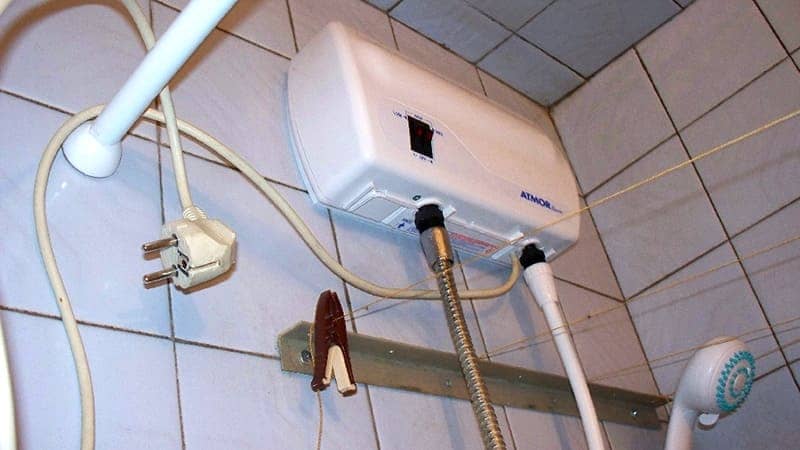

Для того чтобы провести временный монтаж проточного водонагревателя, следует иметь в наличии такой комплект инструментов и деталей:

• непосредственно само водонагревательное устройство;
• душевой шланг со снятой головкой, который следует подключить к смесителю;
• перфоратор или ударная дрель, рассчитанная на пробивание отверстий в бетоне;
• крепежные изделия – дюбели с саморезами;
• победитовое сверло, по диаметру соответствующее размеру дюбелей;
• трехжильный медный электропровод, способный выдержать достаточную нагрузку;
• разводные гаечные ключи – трубный и «шведский»;
• плоскогубцы;
• подмотка – пакля либо фум-лента.

В том случае, если изделие устанавливается капитально, понадобится такая сантехническая фурнитура:

• тройник для подведения воды из системы водопровода к водонагревателю;
• клапан-задвижка, перекрывающий подачу воды в устройство;
• шланг с накидными гайками нужного размера для подключения воды к прибору.

Вместо шлангов можно воспользоваться комплектом для монтажа металлопластиковых труб.

Подготовка инструментов

Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:

• дрель;
• сверла по бетону;
• шурупы;
• шуруповерт;
• дюбеля;
• саморезы;
• молоток;
• отвертки;
• линейка или рулетка;
• уровень;
• газовый ключ;
• рожковый ключ;
• плоскогубцы;
• пассатижи;
• медный трехжильный провод с двойной изоляцией;
• ФУМ-лента для герметизации соединений;
• металлопластиковая труба;
• евророзетка;
• тройник;
• запорные краны;
• гибкие шланги.

При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ

Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Подключение к электрической сети

Проточный водонагреватель практически всегда представляет собой прибор большой мощности, поэтому к его подключению к электросети выдвигаются особые требования.

Прежде всего, посмотрите, на какой ток рассчитан ваш электрический счетчик, и умножьте эту величину на напряжение питания (220В) – так вы получите максимальную мощность, на которую рассчитан ваш ввод. Надеемся, что при выборе бойлера вы руководствовались именно этим параметром с учетом возможного одновременного включения других электроприборов.

Далее требуется посмотреть, проводом какого сечения выполнена проводка в вашей квартире. Скорее всего, ее параметров будет недостаточно для подключения столь мощного прибора, да и заземление розеток, как правило, оставляет желать лучшего. Поэтому понадобится тянуть отдельную линию толстым трехжильным кабелем с установкой отдельного автомата и УЗО на вводе.

Электросхема подключения с дифавтоматом

Более мощный прибор потребует трехфазного подключения и соответствующего оборудования. Такую работу лучше доверить профессиональному электрику.

Особые требования выдвигаются к подключению заземления прибора. При установке бойлера в ванной заземляющий вывод присоединяют к соответствующей клемме в щитке. В частном доме контур заземления придется обустраивать самостоятельно. Правильно подключить прибор поможет цветовая маркировка проводов, которая выполняется так: белая или коричневая изоляция – фазный провод, голубая – рабочий нуль, желто-зеленая – заземляющий провод. При этом фаза чаще всего обозначена как P1, A или L. Нуль обозначается литерами P2, B, N.

При установке водонагревателя в ванной не забывайте, что прибор с большими токами нагрузки будет работать во влажной среде, поэтому выполните все требования к герметизации крышки, закрывающей клеммную колодку

Обычно производитель уделяет этому вопросу повышенное внимание. Также не пытайтесь сэкономить на устройстве защитного отключения

В случае попадания фазного напряжения на корпус прибора УЗО эффективно сможет уберечь вас от опасности поражения электрическим током.

Правила пользования водонагревателем Электролюкс

Первый запуск, включение после долгого простоя осуществляется по стандартной схеме, перечисленной выше: открытие крана теплой воды, заполнение бака, осмотр на наличие неисправностей и протечек, закрытие крана после подачи ровной струи без пузырьков, нагрев. После долгого неиспользования необходимо тщательно промыть резервуар долгим спуском жидкости.

Подробнее рассмотрим другие особенности эксплуатации, которые указывает производитель. Основные среди них – тщательно следить за качеством воды, которая должна подаваться без механических примесей, производных нефтепродуктов, вредных веществ и т.д. Соблюдение данных требований исключает повышенное образование накипи внутри бака, быстрый износ анодного стержня.

Кроме того, необходимо проводить своевременное техническое обслуживание водонагревательного оборудования для обеспечения надежной работы с вызовом специалиста. К числу технических работ относятся:

• Проверка герметичности соединений;
• Очистка фильтров;
• Осмотр, очистка внутреннего пространства водонагревательного резервуара, ТЭНа, которые зависят от степени жесткости нагреваемой жидкости;
• Проверка давления в системе водоснабжения;
• Осмотр состояния корпуса, теплоизоляции;
• Проверка работы защитных, аварийных устройств, если они установлены;
• Осмотр, замена магниевого анода по необходимости.

Инструменты

• пригласить специалиста;
• выполнить все работы самостоятельно.

В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.

Если же вам больше нравится все делать самому, приготовьте набор инструментов:

• дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
• сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;
• медный электрический провод: сечение выбирайте по мощности водонагревателя;
• защитный автомат;
• водопроводный ключ;
• отвертка или шуруповерт;
• пассатижи.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Принцип проточного нагревания воды

Водный поток нагревается, проходя через ТЭН. Чем он мощнее и чем меньше напор, тем выше будет температура. Бойлер имеет небольшие габариты за счет отсутствия накопителя. По этой же причине после открытия крана течет сразу горячая вода: не нужно ждать, пока нагреется весь объем устройства.

Внутреннее строение прибора

Главная деталь — это нагревательный элемент.

Он управляется реле, которое контролируется датчиками температуры и потока. Если вода течет слабо, механизм не запускается. Термодатчик предохраняет конструкцию от перегрева.

Проблема обеспечения электроэнергией

Недостаток проточных устройств — большое потребление электричества. Мощность составляет примерно 7 кВт, что сравнимо с потреблением целой квартиры.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
4. Сравнительно низкая цена.

Недостатки

1. Сравнительно высокое потребление электроэнергии.
2. Требовательность к проводке, автомату и счетчику.
3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

   Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Критерии выбора водонагревателя

Главный параметр прибора — энергопотребление. От этого зависит, сколько электричества он будет расходовать и насколько горячая будет вода. Для квартиры на время сезонных отключений подойдут устройства на 3-7 кВт. Они подключаются к бытовой розетке 220 В. Для частного дома или промышленного помещения лучше купить агрегат от 18 кВт, он работает от сети 380 В.

Проточный водонагреватель не накладывает ограничений на объём нагреваемой воды.

По способу управления водонагреватели делятся на электронные и гидравлические. Первые регулируются микроконтроллерами, все параметры настраиваются точно. Их недостаток в высокой цене. Гидравлика переключает режимы напором воды. Она проще в эксплуатации и ремонте.

Популярные модели

Для квартиры лучше выбрать прибор Thermex Stream 700. Он имеет в комплекте насадку для душа, кран с переходником и набор крепежей. Устройство простое — с левой стороны вход для холодной воды, с правой — выход для горячей. Есть фильтр, который задержит частицы крупнее 2 мм. Максимальная температура — 50 °C.

Еще одна хорошая модель для квартиры — Electrolux NPX6 Aquatronic Digital. Мощность — 5,7 кВт, этого достаточно для небольшой семьи. Прибор имеет электронное управление. Преимущество в стабильном нагреве и простом монтаже. Недостаток устройства — маленькая мощность для зимнего периода.

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

• при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
• подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
• при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
• перепутанные на клеммах провода образуют короткое замыкание;
• если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

Установка проточной системы подогрева воды

Монтаж и сборку такой конструкции можно произвести двумя различными путями. В первом случае выпуск горячей воды из прибора подключается прямо к смесителю с помощью шланга для душа со снятой насадкой. При таком монтаже регулировка подачи горячей и холодной воды будет производиться с помощью рычага управления смесителя. Когда рукоятка режимов на кране будет переведена в режим душа, в смеситель подается горячая вода. А в режиме крана идет холодная жидкость из водопровода.

Для загородных домов уместна капитальная установка прибора

Конечно, желательно по возможности подключить сантехническое оборудование более серьезным образом, чем с помощью ненадежного резинового душевого шланга. Для этого необходимо произвести капитальный монтаж изделия к трубопроводу. Следует установить запирающий клапан на патрубок подачи воды в обогреватель.

Запитывание прибора электричеством стоит производить, выполняя требования безопасности для подключения электронагревательного оборудования. Следует помнить, что энергоемкость нагревающих элементов может превышать допустимую нагрузку в электросети вашей квартире. В лучшем случае это приведет к выбиванию пробок или автоматических предохранителей, но не исключено возгорание проводки. Прежде чем приобрести электрический обогреватель, тщательно продумайте этот момент. Питание прибора электроэнергией происходит через розетку, которая должна быть обязательно заземлена.

Разметка стены для сверления отверстий под крепления проточного водонагревателя

Далее, устройство необходимо закрепить на стене. Обогреватель фиксируется при помощи дюбелей, вбитых в заранее подготовленные отверстия. После этого изделие можно подключать к водопроводу.

Следующим этапом необходимо произвести монтаж крана или смесителя для душа, входящего в комплект поставки изделия. Теперь можно произвести пробный пуск оборудования. Для этого необходимо приоткрыть кран и включить электрооборудование в сеть. Через небольшой промежуток времени, 10–15 секунд, из сливного отверстия смесителя пойдет подогретая вода. В зависимости от класса энергопотребления, она может быть даже горячей. Напор и температура воды регулируется с помощью смесителя – если кран немного приоткрыть, будет идти горячая вода, а открыв его полностью, пойдет более прохладная.

В том случае, когда водопроводная вода не соответствует стандартам качества, желательно установить фильтр перед впускным патрубком водонагревателя. Это продлит срок службы изделия. Используйте фирменные трубы и сантехническую фурнитуру.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

Прикинем шланги?

Если вы живете в частном доме и имеете свой источник холодной воды – тут все просто. На насосной станции вы можете посмотреть максимальный напор, который она может выдавать. Ориентируйтесь на это значение.

Если вода поступает из артезианской скважины под естественным напором, вопрос сложнее. Обычно ее давление не превышает 6 бар, но может достигать 10 бар.

В многоэтажных домах напор холодной воды зависит от многих факторов:

• Этажности дома;
• Вашего этажа;
• Насосного оборудования.

Стандартное давление в городских сетях 4-5 бар. Но его иногда дополнительно повышают, особенно в домах большой этажности. Если количество этажей в здании 16 и выше – уточните, под каким давлением подается вода.

Важно!

Обратите внимание на тип соединений – есть разные варианты. Например, на одном конце может быть наружная, а на втором – внутренняя резьба

Или же на обоих концах может быть одинаковая. Также проверьте соответствие диаметра и шага резьбы тем, которые на водонагревателе и вентиле. Если диаметр или шаг не соответствуют, или не получается подобрать – придется покупать переходники.

Что касается длины шланга – она должна быть с запасом. 0,5-1 метра будет достаточно. В случае необходимости вы сможете переместить проточный водонагреватель или точку разбора – душевую кабину, раковину, смеситель.

Как правильно подключить проточный водонагреватель к смесителю?

Существует несколько схем подключения проточного водонагревателя в зависимости от того, какой период времени вы планируете им пользоваться.

Временное использование

Первый способ подключения рассчитан на кратковременное пользование прибором, например, на период проведения плановых профилактических работ горячего водоснабжения. Подключение производится без использования инструментов.

В этом случае для подключения прибора в ванной комнате нужно отсоединить от вашего душевого шланга лейку душа и прикрутить шланг на вход холодной воды на водонагревателе, если шаг резьбы или диаметр не совпадают, надо установить переходник. На выход горячей воды подключается душевая насадка, входящая в комплектацию прибора.

Нагретая вода будет поступать из душевой лейки, которой комплектуется прибор

Важно помнить, что нельзя менять эту лейку на другую, так как в оригинальной лейке отверстий гораздо меньше и они расположены по центру. Проточный водонагреватель не может обеспечить таким же потоком воды, как и магистраль, поэтому такое расположение отверстий дает возможность наиболее комфортно использовать получаемый проток жидкости

Переключив кран в положение «душ»  и открыв его, подождите пока вода заполнит устройство. Затем включите его и через несколько минут вы получите нагретую воду с разницей примерно в 20 градусов от исходной температуры.

Постоянное подключение

Варианты подключения смесителей

Второй способ — стационарный и он применяется при условии длительного пользования. Для подключения необходимы следующие инструменты и материалы: разводной ключ, фумлента, тройник, вентиль, пассатижи.

Как же правильно подключить проточный водонагреватель к смесителю в этом случае?  Необходимо на входной патрубок водонагревателя установить тройник с вентилем. К нему подсоединить гибкий шланг (что является менее надежным вариантом) или металлопластиковую трубу, второй конец которого следует врезать в холодную водопроводную магистраль.

При этом нужно придерживать муфты входного и выходного патрубков с помощью разводного ключа, чтобы не нарушить внутреннюю часть стыковки. Для большей надежности и долговечности эксплуатации устройства следует установить предварительный фильтр.

На выходной штуцер одевается комплектный кран, если прибор устанавливается на кухне, или душевой шланг при установке в ванной. При монтаже следует учесть, что устанавливать запорную арматуру на выходе горячей воды запрещается.

Следующий способ — через ввод от стиральной машины, используется как на кухне, так и в ванной, в зависимости от того, где стоит «стиралка». Подключение происходит от тройника с использованием фумленты, затем монтируется запорная арматура для отключения — включения и регулировки напора. Вентиль запорной арматуры должен быть расположен в легкодоступном месте. Резиновый шланг или труба подключаются от него на вход прибора.

 Для избежания тепловых потерь располагайте прибор как можно ближе к смесителю.

Рассмотренные варианты подходят для подключений безнапорных нагревателей на одну точку водоразбора, так как они имеют небольшую мощность. Напорные проточные аппараты имеют большую мощность, до 30 кВТ и способны обеспечить несколько точек водозабора и подключаются к стояку.

Предлагаем посмотреть онлайн видео о подключении проточного водонагревателя к смесителю:

Установка на стену

После выбора расположения начинают монтаж проточного водонагревателя. На стену наносится разметка с помощью уровня и карандаша.

Установка проточного водонагревателя начинается с того, что с него снимается верхняя крышка. Приложив к стене, выровнять его по горизонтали и отметить места будущих отверстий.

Используя дрель, просверлить отверстия и вставить в них дюбеля. Шуруповертом устройство прикрепляют к стене и надевают верхнюю крышку. Используются и саморезы.

Следует знать, как правильно проверять монтаж. Для этого после установки удостоверьтесь в надежности крепления устройства. Перед тем как проточный водонагреватель подключают к электросети, его подсоединяют к водопроводу.

Как правильно пользоваться водонагревателем Термекс

Последовательность действий по запуску водонагревательного оборудования Термекс стандартна:

• Отключить оборудование от электропитания;
• Перекрыть подачу горячей воды из общего стояка, чтобы из-за неожиданной неисправности исключить обогрев воды центральной водопроводной системы (даже с установленным обратным клапаном);
• Открыть выход для подачи горячей воды от оборудования;
• Открыть кран горячего водоснабжения;
• Открыть вход для подачи холодной воды;
• Выключить кран с горячей водой после заполнения бака (вода начинает течь из горячего крана – водонагревательный резервуар заполнен);
• Убедиться, что нет протечек, неисправностей;
• Включить оборудование в электрическую сеть;
• Проследить, чтобы индикация работала исправно;
• Установить необходимый режим нагрева воды;
• Измерить температуру воды из горячего крана;
• Через 20-30 мин нагревания дисплей прибора покажет изменения температуры воды. Если дисплея нет, необходимо снова измерить температурный показатель жидкости из горячего крана.

При правильном подключении, запуске датчики работают исправно, температура изменяется согласно инструкции, соответствует заданному режиму.
