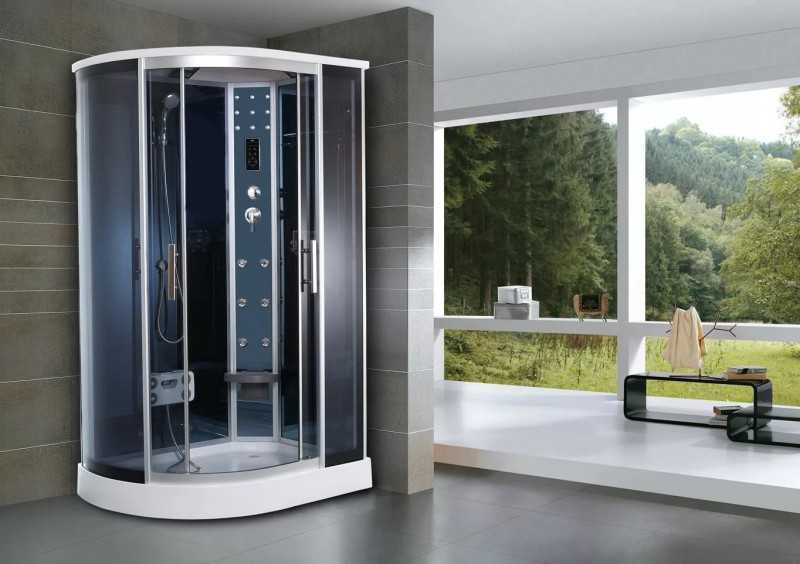

Сборка душевой кабины: как провести монтаж своими руками, фото и видео инструкция

Предварительный этап

Сборка кабины начинается с проверки всех комплектующих. Нужно полностью проверить целостность всех элементов, особенно стекол. Они изготавливаются по специальной технологии, являются противоударными и закаленными, поэтому при повреждении разбиваются на множество элементов без острых граней.

Достаточно просто потрясти упаковку, чтобы по звуку определить целостность стекла. На остальных частях душевой кабинки недопустимы дефекты, геометрические погрешности, либо повреждения.

К элементам кабинки относятся:

• поддон (имеет различные формы, чаще всего поставляется с усиленным каркасом);
• двери (чаще всего имеют ролики для перемещения и элементы крепления);
• стекло для дверей (обычно прозрачное, реже матовое);
• стенки, боковые панели (осуществляется подача воды и другие функции);
• крыша душевой кабинки (зависит от производителя и типа, может отсутствовать);
• заводские крепления и элементы для монтажа.

Сборка китайской душевой кабины, как и любой другой, начинается лишь после тщательной проверки и создания рабочего места. Если размеры ванной недостаточно большие, лучше осуществлять сборку в другом месте в несколько этапов, перенося готовые части.

Для качественного монтажа необходимо иметь под рукой инструменты и дополнительные материалы из списка ниже.

Необходимые инструменты:

• разводной ключ (либо газовый);
• плоская и крестообразная отвертка;
• сверла по металлу малого диаметра (3-6 мм);
• уровень (для выравнивания устанавливаемых частей);
• шуруповерт, либо в качестве замены дрель;
• пистолет для выдавливания силикона;
• острый нож.

Дополнительные материалы, которые могут понадобиться:

• герметик (силикон) прозрачный, антибактериальный;
• лента для гидроизоляции;
• шланги ля подвода горячей и холодной воды;
• переход на канализацию 32/50;
• краска, перчатки, кисточка для исправления дефектов.

Необходимо проверить место под устанавливаемую душевую кабинку. Оно должно быть ровным, иметь гидроизоляцию, желательно также наличие вентиляции для отвода пара, если у кабины нет крыши.

Монтаж поддона кабины

Монтаж поддона производится одновременно с монтажом слива

Этому этапу необходимо уделить особое внимание, так как нарушение целостности конструкции может повлечь за собой плохой слив и затопление

Установка поддона осуществляется в следующей последовательности:

к поддону крепятся ножки и он устанавливается на горизонтальную поверхность. С помощью уровня вычисляется необходимое положение, ножки подкручиваются до необходимой высоты и фиксируются;

Крепление ножек на поддон душевой кабины

• подключение к поддону сифона. Для соединения желательно использовать жесткую трубу, а не гофру, так как со временем труба может провиснуть и засориться;
• сифон соединяется с канализацией.

Устанавливать поддон необходимо как можно ближе к сливу канализации. Если это невозможно, то может понадобиться использование сточного насоса с магнитным клапаном.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

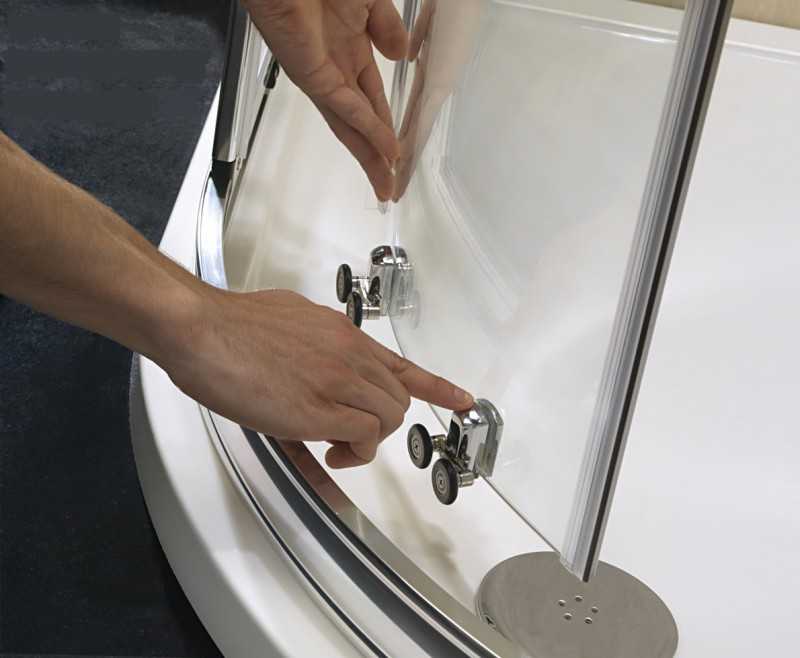

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Подготовительный процесс

Приступать к сборке прямоугольной душевой кабины можно только в том случае, если есть уверенность в полной комплектации конструкции. Для этого необходимо еще в магазине проверить наличие всех деталей, проверить их качество. Детали несоответствующего размера, с повреждениями или дефектами, нужно заменить, или рассмотреть другой вариант душевой кабины.

Для монтажа следует выбрать наиболее удобное место и подготовить набор необходимых инструментов.

Для решения задачи, как правильно собрать душевую кабину своими руками, потребуется следующее:

• Дрель или шуруповерт с аккумуляторной батареей.
• Сверла и бита для саморезов.
• Строительный уровень.
• Фигурная и плоская отвертка.
• Набор ключей разного размера.
• Материал для уплотнения резьбовых соединений.
• Герметик.

Перед тем, как собрать квадратную душевую кабину, необходимо позаботиться о приобретении шлангов, с помощью которых душевая кабинка будет подключаться к горячему и холодному водоснабжению.

Почему для душа часто выбирают высокие поддоны

Кабины душа, с глубоким поддоном достаточно неплохо объединяют в себе характеристики уже полюбившегося всем душа и ванной в последних ее традициях.

Очень высокий поддон требует дополнительного упрочнения, поэтому бокс кабины состоит из прочной стали, проходящий под его днищем и поднимаясь стенками сбоку к крыше. Сами же боксы состоят из металла, акрила, а стек соединен с сифонной трубкой.

Стенки кабины обычно производят из стекол, а на ее крыше могут быть расположены осветительные приборы и вентиляционные шлюзы. Внутри душевой кабины может быть оборудована панель для массажа, а также полки и подставки для шампуней, гелей для душа, мыла.

Этап 1. Сборка поддона

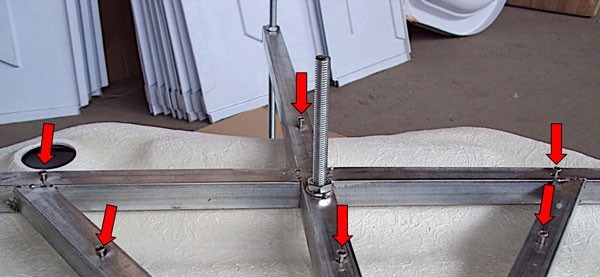

Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху. Желательно подстелить на пол мягкую ткань, ил картонную коробку, оставшуюся от упаковки поддона. Это спасет поддон от царапин.

Положите на дно поддона каркас.

Установите 2 длинные шпильки по краям и одну в передней части, закрутив их в установочные места, предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М 12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом). Аналогично установите заднюю укороченную шпильку.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.. Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом)

Прижмите каркас к поддону, немного подтянув гайки

Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

• Крепление шпилек с уголками для установки экрана
• Крепление задней шпильки

Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбу М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

На боковые и переднюю шпильки накрутите гайки М 12 и наденьте шайбы М 12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М 12 и закрутите гайками М 12.

В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой М 12.

Накрутите на все шпильки гайки М 12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

Протяните все гайки и контргайки кроме тех,которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

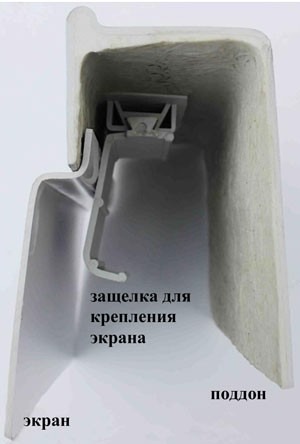

Установите U-образные защелки для крепления экрана, заведя их в пазы.

Переверните поддон, снимите с него защитную пленку, установите сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

Для надежности, вы можете при сборе сифона промазать его силиконовым герметиком

Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА.ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

Затяните контргайки на ножках.

ВНИМАНИЕ!УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ
ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран шурупом (саморезом) М3х15мм, который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными заглушками.

Внимание важная рекомендация!!!

Каркас, на котором стоит поддон и ножки каркаса, служат для выставления поддона по уровню .Поэтому, под основную конструкцию подкладываются опоры (кирпич , брус дерева и т.п.)

Под душевые кабины Aquapulse, нужно обязательно подложить что-нибудь под поддон, например кирпичи.

Либо хороший вариант, это взять кусок фанеры, поставить на него поддон, обрисовать контуры. По полученному контуру выпилить очертание дна поддона. Затем, полученную фанерную заготовку, при сборке положить на дно поддона, а уж сверху фанеры прикрутить каркас. Единственное, вам надо будет более длинные саморезы.

Сборка душевой кабины Aquapulse 4106A видео

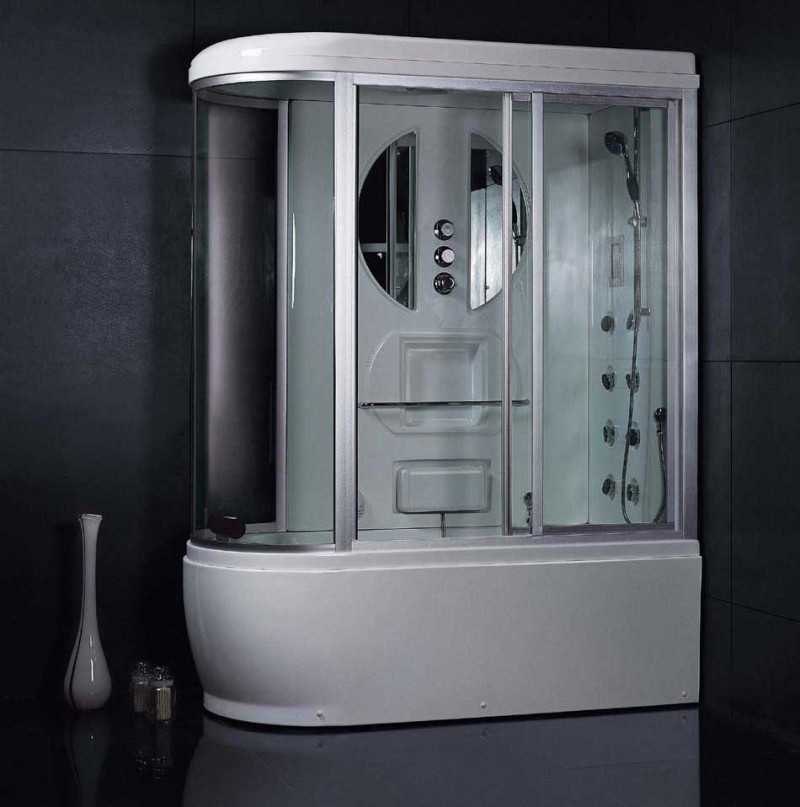

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме

Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги)

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Монтаж поддона

Обычно поддон состоит из резервуара и металлического каркаса с направляющими. Однако не все модели имеют стержни, поэтому их установка будет несколько осложнена.

В комплектации бывают пластмассовые ножки, устанавливающиеся на шпильки. Это позволяет регулировать положение поддона и устранить вероятные перекосы.

Фальшборта поддона: установка и регулировка

По краям резервуара крепятся специальные защелки, которые служат для фиксации фальшборта. Его нижняя часть монтируется на угловые кронштейны, которые находятся на установочных шпильках конструкции.

Очень часто защелки имеют недостаточно плотное крепление, поэтому данной фактор нужно учитывать обязательно.

Установка сильфона

Сильфон — это средство для слива воды из поддона, которое также препятствует возникновению неприятных запахов в кабинке. Он монтируется сразу после установки поддона, поэтому при монтажных работах нужно учитывать все нюансы по поводу подключения канализационного слива.

Основной элемент устройства, это клапан, который вставляется через верх и фиксируется снизу специальной гайкой, прикручивающейся к хвостовику.

Приспособление уплотняется силиконовыми прокладками и соединяется с канализацией при помощи специального переходника.

Порядок сборки каркаса

Сборка каркаса и установка панелей не представляет особой сложности, но для удобства монтажа лучше это делать вдвоем.

Панели крепятся на специальные профили, при помощи винтов или другого крепления. Сам каркас крепится к приливу поддона винтовым креплением.

Для более жесткого и надежного крепления, направляющие усиливаются боковыми планками. Далее производится монтаж нижней направляющей для установки дверей.

Верхняя направляющая вставляется в пазы боковых направляющих и фиксируется защелками.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Установка боковых стекол

Боковые панели монтируются только после установки задней стенки и оборудования. Стеклянные панели заводятся в пазы, сделанные в профилях направляющих. На торцы одевается капроновые или резиновые уплотнения.

Монтаж дверей

Двери устанавливаются в последнюю очередь. Сам процесс зависит от типа дверей. Роликовые двери считаются самыми сложными в установке, так как здесь нужна точность.

Учитывая разнообразие моделей и производителей, процесс монтажа может существенно отличаться, поэтому специалисты рекомендуют посмотреть видео сборки душевых кабин своими руками, которое легко можно найти в интернете.

Фото душевой кабины своими руками

Расскажите вашим друзьям

Установка стенок

1. Прикрепите к вертикальным профилям задние стенки, в имеющиеся отверстия закрутите саморезы 4,2х16.
2. Центральную панель прикрепите к стенкам, зафиксируйте саморезами 4,2х16.
3. Прикрепите задние стенки к поддону саморезами 4,2х16.
4. На заднюю стенку установите полочку.
5. Вставьте Е-образные уплотнительные профили по периметру, сначала Е-5 между неподвижными стеклами и горизонтальными профилями до упора, затем Е-7 между неподвижными стеклами и вертикальными профилями.
6. Заклейте стык вертикального и горизонтального профилей и поддона малярным скотчем снаружи, во избежании выхода герметика наружу.
7. Заклейте стык вертикального и горизонтального профилей и поддона малярным скотчем изнутри, во избежании выхода герметика наружу.
8. Заполните герметиком полость между вертикальным профилем и поддоном.
9. Удалить малярный скотч после высыхания герметика. Нанесенный герметик не должен быть виден с лицевой и внутренней сторон душевой кабины.

Сборка сифона и подключение к канализации

Мы вынесли этот пункт в конец статьи, чтобы подробно описать процесс и нюансы подключения сифонного оборудования к акриловой ванне. Однако эту работу необходимо делать сразу после установки ножек или каркаса, до установки экрана и до окончательного крепления ванны к стене и кирпичной кладке.

Как правило, сифон поставляется в разобранном виде. Большое количество хаотично расположенных деталей, может с первого взгляда даже напугать человека, впервые столкнувшегося с подключением ванны. Однако в прилагаемой инструкции все подробно расписано и показано, как собирается сифон, поэтому особых трудностей сборка не вызывает.

В разобранном виде сифон представляет собой набор разнообразных деталей. На рисунке показана общая схема сборки и последовательность крепления элементов сифона (+)

Монтаж сифона начинается с подсоединения к нижнему выходному отверстию ванны  приемной трубы (4) и защитной решетки (2). Перед этим места стыковки нужно обработать герметиком и уложить внутрь резиновую прокладку (3), сверху которой также наносится слой герметика.

Затем, не дожидаясь высыхания, отводной патрубок вставляется в нижнюю часть ванны.

Далее в отвод для перелива (13) вставляется уже собранный гибкий шланг (16), а другой его конец с заранее установленной прокладкой (18), подсоединяется к верхнему отверстию ванны и закрепляется защитной решеткой перелива (19).

Так выглядит полностью собранный сифон

Чтобы избежать его протекания при работе, очень важно правильно установить прокладки, которые даже при небольшом перекосе могут сместиться с места и деформироваться. Затем собирается та часть сифона, которая подключается к канализационной трубе

Все места соединения обрабатываются герметиком. Собирая сифон, старайтесь не перетягивать резьбовые соединения, поскольку это может привести к деформации и поломке пластиковых деталей

Затем собирается та часть сифона, которая подключается к канализационной трубе. Все места соединения обрабатываются герметиком. Собирая сифон, старайтесь не перетягивать резьбовые соединения, поскольку это может привести к деформации и поломке пластиковых деталей.

На этом этапе работ стоит позаботиться и об установке смесителя.

Установка передней декоративной панели

Устанавливаем экран на место, подперев клиньями. Если трубы не дают установить экран, делаем вырез лобзиком с мелкой пилкой.

Выставляем экран и обводим по полу карандашом.

Снимаем экран, и делаем метки напротив кронштейнов.

Регулируем кронштейны с помощью угольника от разметки на полу, минус 2 мм. Нижний край кронштейна должен выставляем с зазором от пола 2 см.

Затягиваем гайки.

Устанавливаем экран, установив клинья снизу.

Выравниваем и сверлим отверстия напротив меток, отступив от пола 5 см.

Прикручиваем экран к кронштейнам на декоративные саморезы.

Проверяем, чтобы потолок плотно примыкал к верхней дуге. При необходимости обрабатываем герметиком соединение и прижимаем грузом или распоркой.

Когда силикон высохнет, проливаем стыки кабины, проверяем работоспособность леек и переключателя.

Установка душевой кабинки — это достаточно простая процедура, при условии соблюдения инструкции и знания азов сантехнических работ. Если же вы никогда не имели дел с подключением сантехники, работу по установке лучше доверить специалистам.

Преимущества душевых кабин

К преимуществам кабинок для душа можно отнести:

• • легкость эксплуатации;
  • богатое внутреннее оснащение;
  • доступные цены;
  • простой уход.

Магазин душевых кабин Sanit.by предлагает стать счастливым обладателем душевой кабины по приятным и очень низким ценам, без посредников и переплат. Вы можете подобрать душевую кабину и душевой уголок не только в квартиру, но и для дачи, найдутся варианты также для загородного дома.

Вы всегда можете выгодно, быстро и недорого купить душевую кабину в нашем интернет магазине. Случается, что на покупку душевой кабины тратятся чуть больше запланированных средств, чем ожидалось.

А если еще доверить сборку кабины специалисту, то сумму за его работу можно смело приплюсовать к стоимости кабины, и тогда она вам обойдется не так уж экономно, как планировалось ранее. Выход есть!

Предлагаем ознакомиться с нашей пошаговой инструкцией, благодаря которой вопрос, как собрать душевую кабину самостоятельно, будет решен. Вы сэкономите при этом не только драгоценное время ожидания принять душ в новой кабине, но и сбережете деньги на услуги мастера.

Для примера возьмем душевую кабину размером 90×90 с высоким поддоном и раздвижными дверями. Безусловно, в каждой модели кабины есть свои особенности, но общий принцип сборки все же одинаковый. Различия могут быть лишь в наименовании и незначительно в комплектации.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина размером 80 на 80 сантиметров со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

• Поддон
• Крыша
• Передний декоративный экран
• Горизонтальные профиля-2 шт (верхний и нижний)
• Каркас
• Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

• Неподвижные стекла-2 шт
• Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
• Горизонтальные профиля-2 шт.
• П-образные уплотнители (2 или более штук)
• Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
• Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

• Ролики для дверей
• Ручки
• Смеситель
• Ручной душ
• Держатель ручного душа
• Сифон слива
• Уголки держателя боковых стекол
• Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

• Форсунки
• Тропический душ
• Пульт управления опциями
• Динамик радио
• Лампочки подсветки
• Блок питания
• Массажер для ног
• Парогенератор
• Сиденье
• И прочее

 То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Рекомендации, как выбрать устройство.

Для выбора габаритов кабинки, подготавливают картонный трафарет с необходимыми параметрами. По нему определят месторасположение кабинки и нужную модель.

Поддоны изготавливают из пластикового материла, либо изделия усиливают стеклотканью. Если выбрать поддоны из дешевого материала, они будут прогибаться под весом человека. Крепежи для установки поддона должны быть надежными.

Кабинки способны выдержать давление жидкости не более пяти атмосфер. При более высоком показателе давления в сети устанавливают редукторы. При низком давлении в водопроводе также надо подбирать соответствующую модель.

Завершающие работы

После установки всех элементов вашей душевой кабины, вам необходимо проверить:

• Устойчивость непосредственно кабины. Если она шатается, то, скорее всего, вы допустили ошибку в установке поддона и придётся вернуться к этому этапу, чтобы всё справить.
• Герметичность всех стыков при подаче и выводе воды. Если стыки будут недостаточно загерметизированы, то буду образовываться постоянно подтёки, а в будущем могут возникнуть проблемы и посерьёзней. Поэтому вам следует провести герметизацию отдельных элементов заново, лучше всего использовать для этого специальный герметик.
• Работу всех электрических элементов. Если какой-либо из таких элементов не работает, то, либо вы не правильно его подключили, либо элемент неисправен. В первом случае, проверьте всё ещё раз и если не сможете обнаружить проблему, обратитесь к профессионалу. Во втором же случае, следует обратиться к поставщику, у которого вы приобрели кабину и решить вопрос о замене неисправного элемента.
• Надёжное и не затруднённое движение дверок при их открытии и закрытии. Трудности с дверками могут возникнуть, также либо из-за того, что вы допустили ошибку при их установке, либо при браке какого-либо из двигающихся механизмов. Большинство производителей используют роликовую систему в производстве своих дверец и при покупке душевых кабин эконом-класса подобное явление случается довольно часто.

Если при проверке кабина не шатается и не наклонена, не появляется никаких подтёков, все электроприборы работают как надо, и у вас не возникает проблем с движением дверок, то работа окончена.

Как видите, монтаж и сборка душевой кабины довольно сложный процесс, требующий определённых знаний и навыков работы с сантехникой. На сегодняшний день услуги по установке душевой кабины довольно распространены и цены на них не являются «заоблачными».

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.
