Как сделать заземление водонагревателя: обзор способов

Как заземлять бойлеры и стиральные машины

Для питания однофазных потребителей используются два провода: фазный и нулевой. А для связи их корпусов с землей добавляется третий – заземляющий. Он соединяется с дополнительным, третьим контактом штепсельной вилки.

Для такой вилки необходима и специальная розетка с характерными усиками – это ответные заземляющие контакты. Заземление стиральной машины или бойлера происходит только через такие розетки.

От розетки к распределительному щитку прокладывается трехжильный питающий кабель. Жила желто-зеленого цвета в нем служит для подключения заземления. В щитке она подключается к шине РЕ, используемой для коммутации заземляющих проводников.

Даже если разводка в квартире выполнена трехжильными кабелями, подключаться к домашней электропроводке по месту нельзя. Для водонагревателя и стиралок все равно нужен персональный питающий кабель, подключенный к собственному защитному аппарату. Для защиты от утечек дополнительно устанавливается УЗО.

Способы

Все методы заземления делятся на две категории:

1. Защитное. Это способ, при котором бойлер прикрепляют к контуру отдельным проводником. Когда напряжение попадает на водонагреватель, оно отводится в определенном порядке. Напряжение поступает к корпусу электроустановку, затем к проводнику, шине заземления и земле. Согласно рекомендациям электропроводок, сопротивление в этом случае не должно превышать 4 ОМ. Поскольку сопротивление кожи людей больше, ток направляется в землю. При повышении силы тока активируется защитный автомат. Электроприбор выключится самостоятельно.
2. Зануление. Розетка снабжена дополнительным проводом. Обычно его окрашивают в желто-зеленый оттенок. Он называется PE-проводником. Деталь подключают к наиболее опасным участкам бойлера. Если нагревательный элемент сломается, ток отправится по следующему пути: фазный провод, корпус устройства, провод защиты, распределительный щиток. Если сила тока станет выше нормы, сработает защита.

В многоквартирном доме

В домах, построенных до 1998 года, приборы заземляют по одному стандарту. Тогда действовал норматив для всей страны. Электроприборы заземляли по схеме TN-C. Ее особенность в глухозаземленной нейтрали.

В современных домах питание проводят с помощью пятижильного кабеля. В нем есть разделение рабочего и защитного нулевого проводов. Провести заземление в квартире можно по схеме, обозначенной на картинке.

В частном доме

Заземлять водонагреватель в частном доме нужно так:

1. Вырыть траншею равносторонним треугольником. Стороны должны быть не более 2, 5 метров в ширину. Дополнительно сделать углубление для шины.
2. Вбить штыри по углам. Нужно оставить 10-12 см. над траншеей.
3. Соединить штыри между собой, зарыть траншею.
4. Приварить болты к полосе, предназначенной для стены. К ним будет подключен бойлер.
5. Соединить клемму заземления с медным проводом.

На даче

Для дачи лучше выбирать компактный водонагреватель. Но помимо габаритов необходимо учитывать объем, мощность и способ подключения. Также нужно подумать над типом бойлера. Стоит отдать предпочтение накопительным, а не проточным. Первые легче заземлить на даче.

Медный провод подключают к электроприбору с одной стороны. С другой подсоединяют к щитку. В конце на болты припаивается контакт.

Стоит ли делать заземление водонагревателя в квартире или в доме

Жидкость из водопровода — отличный проводник, постоянно находящийся в соприкосновении с нагревателем бытового прибора независимо от типа (проточный либо накопительный). При отгорании проводов, разрушении корпуса нагревательного элемента контакта воды с электричеством избежать не удастся. Соприкосновение с металлическим корпусом бойлера или контакт со струёй воды из неисправного прибора неизбежно сопровождается электрическим ударом. Из-за того что из ванной или душа быстро выбраться невозможно — воздействие тока становится смертельным. Одним из действенных способов уменьшить отрицательное воздействие (в совокупности с установкой средств защиты) является заземление водонагревателя.

Зачем нужно заземление

Рассмотрим процессы, в результате которых вода становится горячей. Нагревательный элемент включает в себя металлическую спираль с большим сопротивлением. В процессе работы нагревателя через эту спираль проходит электрический ток и нагревает ее. Поскольку водяной поток контактирует со спиралью, то также нагревается. В результате из крана течет горячая вода.

Водонагреватель обязательно заземлять чтобы избежать травмы или смерти.

При такой схеме работы электрического прибора возможен пробой фазы на корпус нагревателя и водяной поток. Чтобы этого избежать, на внешнюю часть корпуса крепится заземляющий провод. Заземляющий провод соединен с системой заземления, которая находится в грунте. При возникновении заряда электрический ток пройдет по заземляющему контуру в грунт, а корпус агрегата и поток воды останутся безопасными.

Для проточных водонагревателей

Проточные нагреватели для воды представляют собой небольшую насадку на кран. Они не имеют бака или какого-то другого накопительного элемента, а нагревают воду мгновенно. К проточным водонагревателям относятся также водогрейные насадки для крана и смесители, в состав которых входит водонагревательный элемент.

Поскольку небольшие проточные нагреватели воды имеют ТЭН, они также имеют опасность пробоя изоляции и возникновения потенциала на металлических элементах системы или в потоке воды. Кроме того, они имеют большую мощность. Поэтому проточные водонагреватели также должны быть заземлены.

Проточный водонагреватель.

Для накопительных водонагревателей

Накопительные приборы имеют большие баки для хранения воды. Некоторые системы включают в себя несколько нагревателей. Риск возникновения опасного потенциала у таких приборов еще больше, чем у проточных водонагревателей. Они подлежат обязательному заземлению.

Накопительный водонагреватель.

Заземление водонагревателя в квартире

Характерное отличие производства таких работ в квартире — само устройство заземляющего устройства. Чтобы как можно надежнее заземлить бойлер, стоит заземление водонагревателя произвести в такой последовательности:

1. Поиск материала заземлителя. Металлическая деталь (стояк водопровода, отопительная система) соединяется при помощи провода с корпусом бойлера. Должен присутствовать контакт с землей. Первостепенно определяется наличие пластиковых вставок на стояке. В современных многоэтажных домах практически повсеместно старые трубы заменяются пластиковыми. Большие участки пластика пагубно сказываются на заземлении.
2. Осуществляется соединение с корпусом бойлера. Большинство водонагревательных устройств имеют контакты, оптимизированные под заземление.
3. Монтаж специальной розетки. Такой элемент электрической сети должен быть оснащен заземляющим проводом. Располагается на расстоянии свыше 80 см от пола.

Обратите внимание! Если в квартире старая проводка, ее заменяют на электрические кабеля с медными трехжильными составляющими. Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита

Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю

Заземление, которое устанавливается в частном доме или на даче, помимо основных своих функций, обладает дополнительным функционалом — молниезащита. Удар молнии создаст распределение потенциала, посредством заземлителя ток перенаправится в землю.

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

• перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
• маркер;
• рулетка для измерений;
• сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
• защитный клапан;
• лента ФУМ;
• дюбеля и крепежные крюки;
• строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

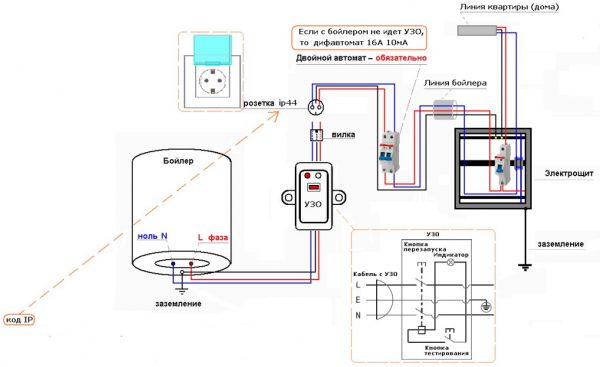

Схема подключения бойлера к сети своими руками

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения.

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления.Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки.Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так:Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
Как работает заземление на водонагреватель, если сделать его самостоятельно?Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет.В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда.Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

• Как сделать заземление в квартире своими руками
• Для чего нужна система уравнивания потенциалов в ванной комнате
• Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Как заземлить проточный водонагреватель на даче или в частном доме

Жильцы частного сектора должны не меньше беречь свои электроприборы. Нужно ли заземлять водонагреватель на даче или в коттедже? Однозначно, да! Бойлер в частном доме, на даче, садовом участке тоже должен подводиться к земле. Как правило, для того чтобы заземлить водонагреватель в частном доме проводники и контуры предусматриваются проектами, хотя случается, что их нет. В таком случае его следует смонтировать и вкопать рамку для заземления недалеко от распредщитка. Это имеет вид треугольной ямы с вбитыми электродами в вершинах, к которым подключается проводник заземления, идущий от щитка. Как видно, заземлить проточный или накопительный водонагреватель можно и своими руками при наличии нехитрых инструментов и материалов. Конечно, не мешало бы обратиться к профессионалам, чтобы работы были проведены качественно и безопасно.

Перед тем, как заземлить водонагреватель на даче, стоит проверить, что в районе рамки не должны проходить трубопроводы или какие-либо коммуникации. Расстояния между штырями рекомендуется делать по 0,5–0,7 м. А так как заземлять нужно не только водонагреватель, но и все электроприборы в частном доме, то сечение электродов (профилей, уголков или труб) рекомендуется брать не менее 15 мм.

Таким образом, не стоит даже задумываться, нужно ли заземлять водонагреватель. Это очевидное правило эксплуатации приборов. Рекомендуется тщательно продумать, как заземлить водонагреватель качественно и безопасно в конкретных условиях дома, квартиры или дачи. И тогда оборудование прослужит вам долго и без сбоев.

Чтобы как можно лучше в частном доме заземлить бойлер, нужно сделать качественный контур заземления и правильно его подключить.

Для этого нужны будут следующие инструменты и материалы:

• Металлический уголок или профиль
  с шириной стороны 5 см. Понадобится около 18 метров для электродов и их соединения.
• Металлическая проволока или полоса
  , шириной не менее 3 мм для подведения заземления к щитку.
• Электросварка
  , которой будет свариваться конструкция контура.
• Болгарка
  для резки уголков и проволоки. Перфоратор для сверления отверстия в доме для введения заземления.
• Кувалда
  , которой будут забиваться профиля в землю.
• Трехжильный кабель
  для проведения электричества в доме от щитка к розетке.
• Современная розетка с клеммой для заземления
  . Автомат соответствующий мощности накопительного водонагревателя.
• Отвертка, пробник, нож.

Прежде всего, надо выбрать место для будущего размещения контура. Оно должно находиться не дальше пяти метров от щитка. Главное, чтобы сверху не ходили люди и домашние животные, так как в случае пробоя электричество уйдет в землю вокруг. Если в это время там будет кто-то проходить, его ударит током. Можно сделать своими руками сверху этого места декоративное украшение из камней или специально огородить его забором.

Отсутствие заземления и потенциальные риски

Главная роль заземления – отвод накопившегося разряда. Он накапливается всегда, водонагревательные приборы всегда контактируют с водой, их изоляция часто покрыта паром, да и вообще прибор работает с высокими ми температурами и мощностями. Накопившийся заряд при разрядке в человека может привести к ожогам, травмам, пожарам и летальному исходу, а если сеть старая, то «прострелить» он может не только в вашей квартире, но и в соседней.

Баки и трубы внутри электрических водонагревателей сделаны из «нержавейки», она, являясь долговечным материалом, имеет слабую сторону – восприимчивость к блуждающим токам. Эти «паразиты» планомерно изничтожают целостность бака, и микроскопические зазоры в баке со временем приведут к утечкам и от добротного удара током, не спасет даже хваленая защита современных бойлеров.

Если вовремя заметить эту проблему то бойлер можно просто выбросить, до наступления критичных последствий. Но регулярно выкидывать недешевый бойлер – странный подход, ведь порядком дешевле один раз сделать заземление и поберечь домашнюю технику.

90% жилых построек возведены в прошлом веке, как в частных так и многоквартирных домах того времени заземление не предусматривалось вообще.

Нужно ли заземлять проточный водонагреватель?

Главная роль заземления (проводника, соединяющего электроводонагреватель с землей) заключается в том, чтобы обеспечить безопасность жителей, использующих электроприбор. Защитная функция призвана исключить поражение людей электрическим током при прикосновении к металлическим поверхностям, которые оказались под напряжением. Странно, что этот довольно широко известный факт часто игнорируется. Оголенных проводов боятся все, а незаземленные предметы считаются чуть ли не нормой. С точки зрения безопасности пользователей электроприбора, ответ на вопрос о том, надо ли заземлять водонагреватель, утвердительный.

Надо ли говорить, что если не заземлять водонагреватель, срок его эксплуатации может существенно снизиться. В большинстве случаев бак нагревателя производится из нержавеющей стали. Это отличный долговечный материал, который, однако, подвержен негативному воздействию блуждающих токов, образующихся в электронагревателе без подключения к земле. Токи проходят через тонкую нержавейку и оставляют в ней микропоры. Нужно ли объяснять, что если не заземлять водонагреватель, постепенно поры увеличатся и приведут к потере герметичности. Независимо от того, где бак стоит (в квартире или на даче) и как часто используется, срок его службы значительно сократится.

Таким образом, узнав, как правильно и безопасно заземлить водонагреватель, можно получить некий «громоотвод» для вредоносных микроразрядов блуждающих токов, образующихся в процессе работы данного оборудования.

Значимость заземления проточного нагревателя

За счет отсутствия накопительного бака работа устройства реализуется напрямую через нагревательный элемент, взаимодействуя с потоком воды. Такие водонагреватели обязательно должны быть оборудованы заземлением.

Пример возможного варианта пробоя устройства лучшим образом аргументирует важность заземления проточного бойлера. Предположим, что имеет место пробой прибора

Результатом такого фазного пробоя корпуса устройства становится образование смертоносной токопроводящей цепочки:

Не допускается использовать проточный водонагреватель с рабочим заземлением без УЗО.

Существует общеобязательное нормативное регулирование производства заземляющего контура и его электромонтажа. Основное требование — выполнение работ в соответствии со всеми требованиями по технике безопасности.

Как заземлить водонагреватель

Если вы живёте в квартире

Наиболее распостранённый вариант заземления водонагревателя — соединение корпуса водонагревателя с заземлённой металлической конструкцией (стояк водопровода, отопление, в панельных домах — арматура в сене и т.д.).

Второй вариант — повторное заземление или, как его называют, зануление. Соединяем заземляющий провод, идущий на розетку водонагревателя, с нулём в электрощитке. Более подробно об этом можно прочесть в статье «Зануление«.

Если вы живёте в частном доме

Заземление водонагревателя
Для этого понадобятся: 3 штыря железных (диаметр 16 мм, длина 1,5 м); проволока стальная (диаметр 6 мм); болты М10 плюс гайки и шайбы; перфоратор; сверло победитовое (диаметр 8 мм); сварочный аппарат; молоток и гаечные ключи.

Заземление устанавливают на открытом участке земли вблизи от дома. На каждый противоположный край штырей приваривают сварочным аппаратом по одному болту (М10), на расстоянии от края штырей где-то на 50 мм. Далее необходимо разметить три точки на участке земли, куда предполагается забить железные штыри.

Располагаться штыри могут произвольно, единственное, нужно сохранить между ними расстояние больше трех метров. Например, выбранные точки, в которые должны забиваться штыри, могут быть вершинами равностороннего треугольника, длины сторон которого равны или больше трех метров.

Штыри забивают в землю с помощью молота, таким образом, чтобы приваренные болты на штырях не доходили на 50 мм до уровня земли. В стене дома с помощью перфоратора пробивается сквозное отверстие, диаметр которого равен 8 мм. Лучше пробивать это отверстие не очень далеко (от половины до двух метров) от электрического распределительного щитка. Делается это подобным образом, чтобы дать возможность уложить при капитальном ремонте электропроводки специальный провод, имеющий заземляющую жилу, и к нему, непосредственно в самом распределительном щите, подключить заземление. Отверстие должно с внутренней стороны стенки выйти от уровня пола на высоте 50–100 мм.

Стальную проволоку заводят сквозь пробитое для неё специальное отверстие в стене. Один край проволоки прикручивают к заземляющей клемме, находящейся на корпусе водонагревателя. Ее укладывают вдоль стены, изгибая в необходимых местах, пока не доберутся до выходного отверстия. Проволока с наружной стороны дома укладывается до штырей, забитых в землю.

На болты, приваренные к штырям, надевают шайбы болты. Затем наматывают на них один-два витка проволоки и надевают вторую шайбу. Накручивают и крепко затягивают гаечным ключом проволоку на болте. Проволоку на штырях «закольцовывают», то есть соединяют проволокой, начало и конец (замыкают) контура заземления на одном или двух штырях.
