Картридж для смесителя: особенности конструкции и существующие разновидности

Как сменить своими руками: инструкция

Необязательно звать сантехника, чтобы заменить в кране картридж. Его установка не вызовет особых трудностей. Сложность задачи состоит лишь в том, чтобы правильно выбрать новый картридж. А это проще сделать, имея на руках старый, который нужно будет показать продавцу в качестве образца. Но сначала сломанную деталь необходимо извлечь из смесителя.

Инструменты, которые понадобятся:

• плоская отвёртка или шестигранник (зависит от типа стопорного винта);
• разводной или газовый ключ.

Перед тем как разбирать кран, перекрывают на входе холодную и горячую воду. Поднимают рычаг и выпускают остатки воды.

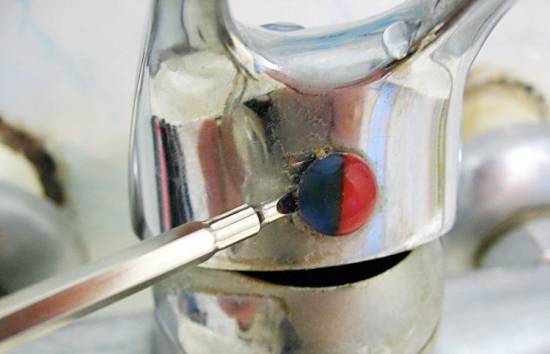

1. Плоской отвёрткой, кончиком ножа или просто ногтем поддевают и снимают декоративную заглушку на рычаге, под которой находится стопорный винт.

На декоративную заглушку нанесены синяя и красная метки

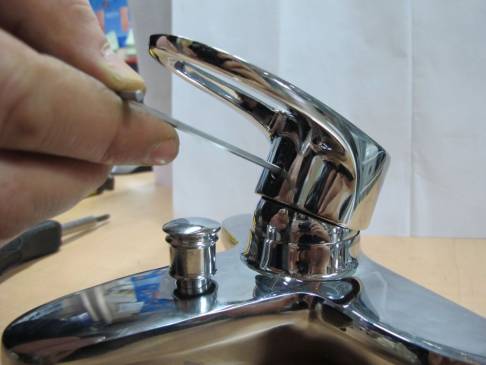

В зависимости от типа винта ослабляют его шестигранником или плоской отвёрткой.

Чтобы отвинтить рычаг, понадобится плоская отвертка или шестигранник

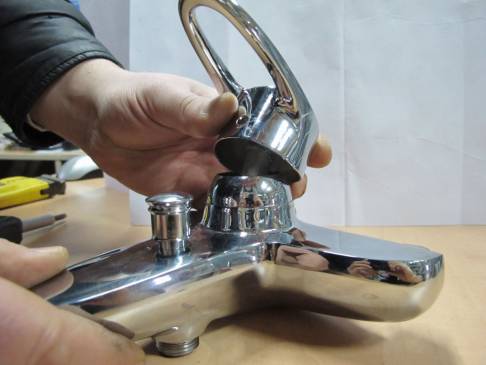

Движением вверх снимают рукоятку. Если рычаг прикипел к корпусу и не снимается, его сбрызгивают «жидким ключом» WD-40. Или применяют народный метод: поливают кран кипятком. Под действием тепла металл расширится, и рычаг снимется.

Ослабив фиксатор, снимают рычаг​Отворачивают вручную декоративную сферическую гайку, расположенную под ручкой. Применять силу, а тем более использовать гаечный ключ, не рекомендуется, поскольку эта деталь довольно хрупкая и может сломаться.

Вручную отвинчивают декоративную гайку

Под сферической гайкой находится ещё одна, которая прижимает картридж к корпусу. Её выкручивают разводным или газовым ключом.

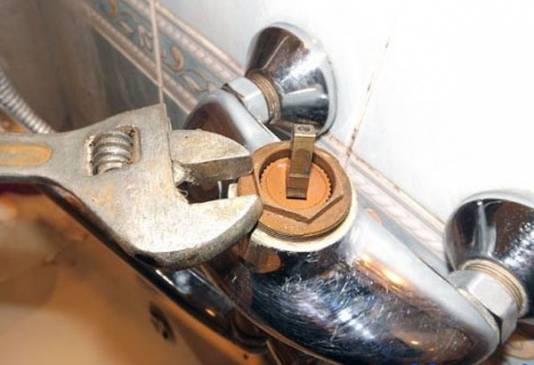

Ключом откручивают прижимное кольцо

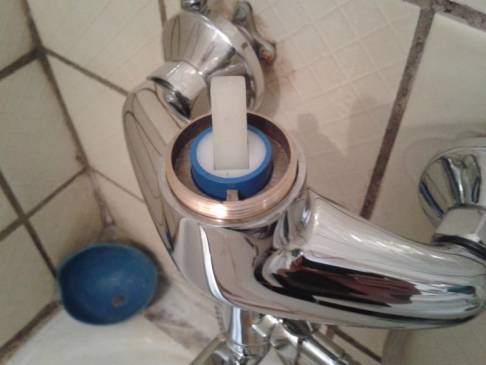

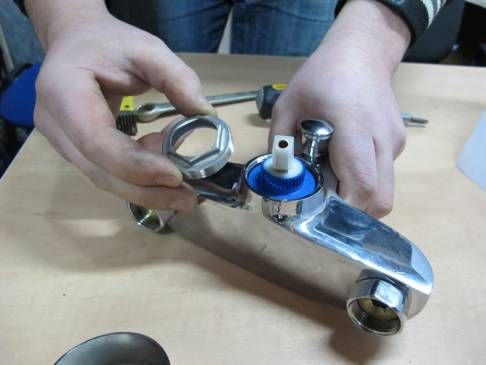

Движением вверх вынимают неисправный картридж и отправляются с ним в магазин покупать точно такой новый.

Сняв фиксирующую шайбу, вынимают сердцевину смесителя

Прежде чем поставить исправный картридж, кран чистят внутри от скопившихся за время эксплуатации известковых отложений, грязи, ржавчины, песка, иначе вновь приобретённая деталь не встанет на место.

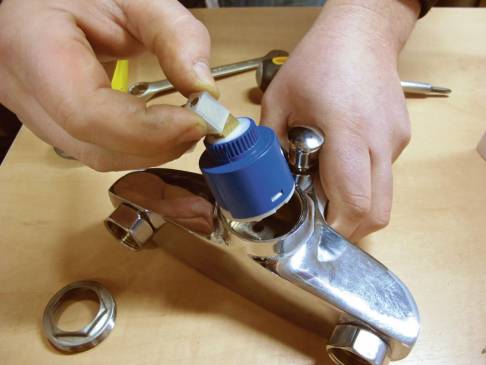

Новый картридж устанавливают легко, без усилий

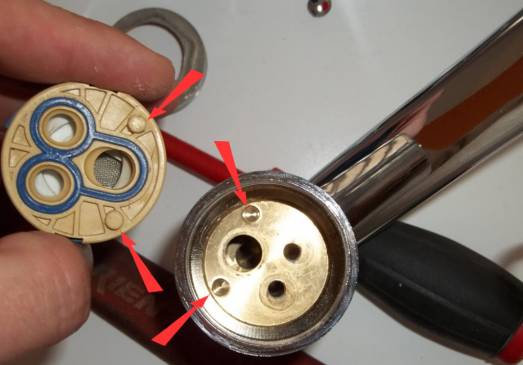

При установке картриджа следят, чтобы отверстия на нём и на корпусе смесителя точно совпали. Облегчить эту задачу призваны специальные метки в виде выступов на картридже.

Важно, чтобы отверстия на картридже и на седле смесителя точно совпадали

Собирают кран в обратном порядке: ключом затягивают прижимную гайку, руками завинчивают декоративную сферическую шайбу, ставят на место рычаг, затягивают стопорный винт и закрывают его заглушкой.

Собирают смеситель в обратном порядке

Открывают воду на входе и проверяют смеситель на отсутствие протечек.

Проверяют качество работы, пустив воду

Ремонт картриджа смесителя однорычажного типа на разных смесителях

Задаваясь вопросом, как починить картридж в смесителе, важно знать, что детали отличаются друг от друга длиной штока, посадочной частью. То есть в магазин за новой деталью лучше направляться со старым картриджем, чтобы подобрать точно такой же

В противном случае Вы можете купить картридж, который совершенно не подходит к вашей модели. Стоит ориентироваться на производителя и брать картридж того производства, которое указано на смесителе или самой детали. Например, для смесителей Профсан очень важно покупать картриджи также нашего производства.

Приобретая смеситель, важно выбирать качественную сантехнику, которая не доставит проблем. Напоминаем, что компания Профсан производит качественные смесители, которые будут служить долгое время без поломок, их не придется часто чинить

Как это выглядит в реальности

А теперь разберем картридж по-настоящему и рассмотрим внимательно, как там все работает. Приведем тут разрез с рукояткой, чтобы лучше ориентироваться в деталях:

Вошли, смешались, вышли

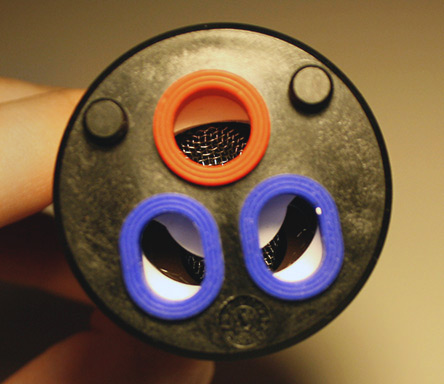

Перед нами донышко картриджа фирмы FLUHS.

Очевидно, холодная и горячая вода входит в 2 овальных отверстия с синими прокладками, а выходит через круглое с красной прокладкой.

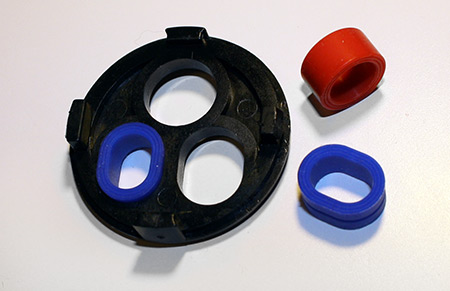

Снимаем донышко

Да, у этого картриджа прокладки отличаются от тех, что мы рассматривали на 3D-модели, здесь их три, и они «сквозные». Для примера, вот фото прокладки «сложной формы»:

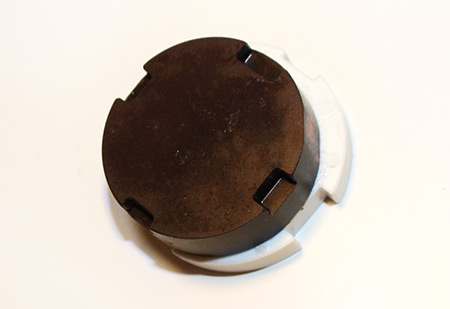

Так выглядит «голый» картридж, без корпуса и донышка.

Работа в паре

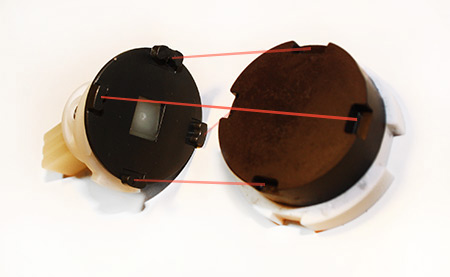

Если перевернуть пластины, можно увидеть, как работает смешивающий блок.

Кстати

Почему вода не проходит между двумя пластинами, ведь прокладок там нет?

Правильно, потому что керамика отполирована и пропитана высокотемпературной смазкой, что позволяет пластинам долгое время не истираться и очень плотно «прилипать» друг к другу, обеспечивая герметичность и лёгкость хода (наиболее высокотехнологичные образцы имеют глубокопористую структуру).

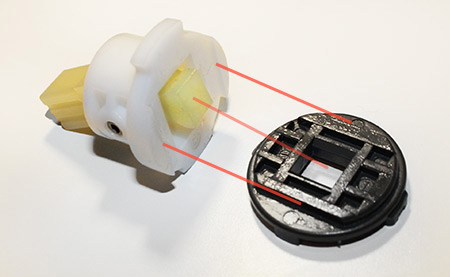

Втулка стыкуется с поводком, а поводок — с пластиной.

Не фильтр!

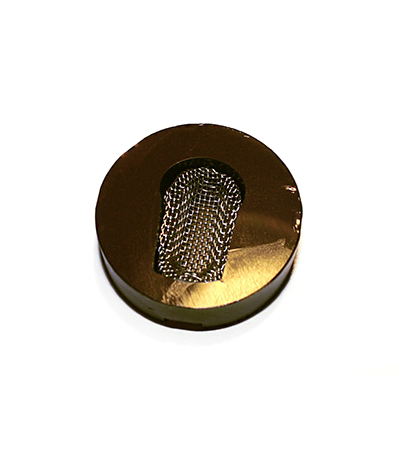

Что у нас тут? Металлическая сеточка в подвижной керамической пластине.

Зачастую ее принимают за фильтр, но это не так. Сетка расположена вдоль тока воды, она ничего не фильтрует и не может забиться так, чтобы вода не шла или напор заметно уменьшился.

Это шумогаситель. Вместо сетки в нем также могут быть пластмассовые штырьки, пластинки и пр. Из-за того, что в воде много воздуха, на острых кромках керамических пластин образуются пузырьки, т. н. кавитация. Она является причиной возникновения шума и преждевременного выхода из строя запорных элементов.

(Cм. также статью «Почему шумит смеситель».)

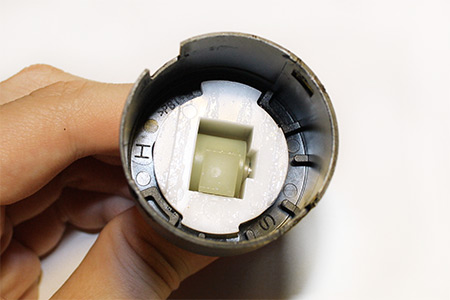

Чтобы рукоятка смесителя не крутилась вокруг себя на 360°, а имела ограниченный угол поворота, в корпусе сделаны упоры, а на втулке — выступ, который в них упирается.

Косметический ремонт или полная замена картриджа в смесителе

Среднестатистический период эксплуатации картриджа в кране составляет 4-7 лет. О том, что внутренний запорный механизм нуждается в замене, будет свидетельствовать отсутствие плавного движения рычага, затрудненная регулировка интенсивности истечения воды, плохое смешивание холодного и горячего потоков и наличие протечек в устройстве в закрытом положении.

Последний признак может указывать на то, что износилась уплотнительная прокладка. Для устранения неисправности ее достаточно будет заменить. Если утечка из устройства после этого наблюдается вновь, такое положение дел свидетельствует о необходимости замены самого смесителя. Картридж или само сантехническое устройство нуждается в замене, если обнаружены существенные повреждения корпуса механизма.

Некорректная работа смесителя не всегда является поводом для полной замены картриджа

Если присутствует скрип или гул при эксплуатации смесителя после замены картриджа в кране, это говорит о том, что запорное устройство подобрано не по размеру. Из-за того, что диаметр истечения крана меньше, чем его выходное отверстие, или шток является слишком длинным, рычаг не будет нормально вращаться вокруг оси. Исправить ситуацию можно исключительно путем замены картриджа.

Некорректная работа запорного механизма не всегда является поводом для полной замены устройства. Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя.

Снизить силу трения и продлить срок эксплуатации картриджа можно посредством смазывания пластин специальным масляным составом или герметичной смесью. В случае засорения рабочих поверхностей дисков сор убирают с помощью обычной зубной щетки или ватки, смоченной уксусом. Если наблюдается некорректная работа термостатического картриджа, необходимо сбросить настройки и заново отрегулировать его работу. Сбой может произойти в результате частого использования устройства и прохождения через него воды плохого качества.

Если картридж подобран не по размеру, при эксплуатации смесителя будет присутствовать скрип или гул

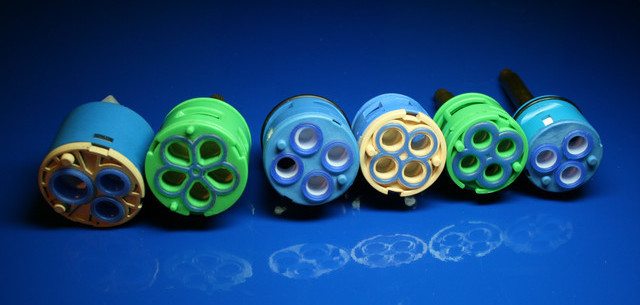

Технические различия дисковых картриджей

Как мы уже упомянули, наиболее распространёнными являются пластиковые картриджи с двумя керамическими дисками внутри.

Между собой они отличаются следующими параметрами:

1. Диаметром. Можно встретить картриджи с диаметрами от 25 мм до 45 мм, но наиболее часто используемыми являются сорокамиллиметровые изделия, обладающие маркировкой d40. Примечательно, что на серьёзное влияние на эксплуатационные качества данный параметр не оказывает, всё дело в форме и габаритах самого смесителя.

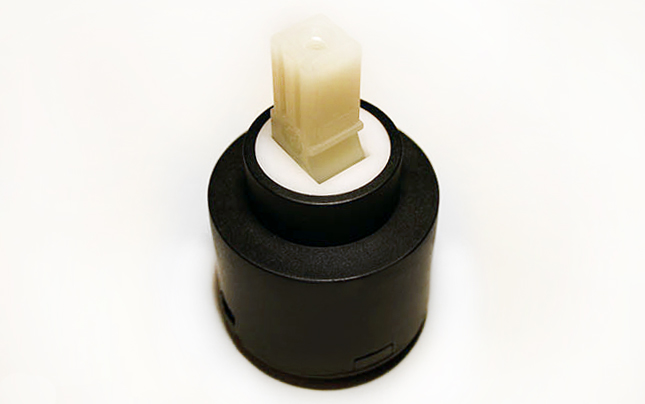

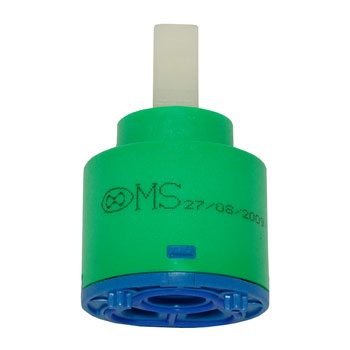

Смешивающее устройство диаметром 35 мм

1. Посадочным местом. Не зависимо от диаметра может быть абсолютно разным у каждого производителя, и цена от этого никак не меняется.

Примеры различных посадочных мест

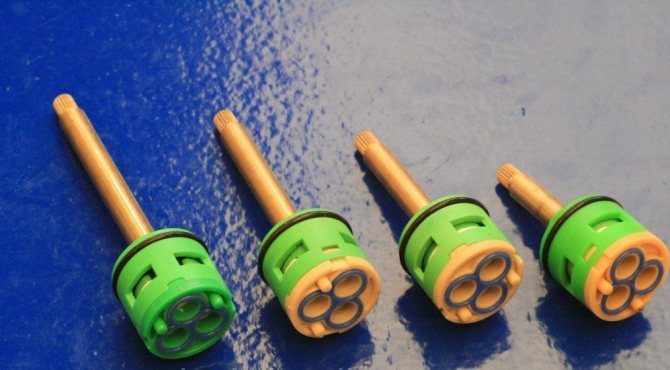

1. Длиной регулирующего штока. Опять-таки данный показатель полностью зависит от особенностей модели крана, а точнее его рычага.

Примеры штоков различной длины

Рекомендации по выбору нового картриджа

Изделия даже одного производителя, предназначенные для разных моделей смесителей, могут иметь небольшие, не бросающиеся сразу в глаза отличия. Даже если неподходящий по размеру картридж вы все же сможете вставить, кран будет скрипеть, гудеть, а ручка плохо поворачиваться. Да и прослужит такое изделие недолго. Поэтому при покупке обязательно уточните все параметры.

В специализированных магазинах продавцы, как правило, хорошо знакомы с ассортиментом своей продукции и способны правильно подобрать нужные вам изделие. Для удобства сравнения старый картридж лучше взять с собой. Поиск же картриджа для дешевого китайского смесителя может оказаться затруднительным. Стандартные картриджи к ним могут не подойти.

Вначале смотрим на форму цилиндра и его посадочной части, порядок расположения отверстий, а также их размер. Модели для кухонных кранов и смесителей ванны всегда внешне сильно отличаются; Совпадать должны также все пазы и выступы. Иначе закрепить деталь будет просто невозможно; Форма отверстий в керамических дисках и их размер могут значительно отличаться

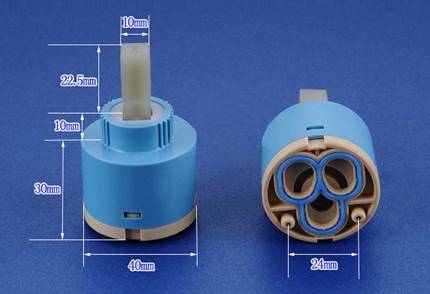

Если эти параметры совпадают, измеряем диаметр картриджа, а также его высоту со штоком (ножкой) и без него

Стандартные диаметры 28, 32, 35 и самый большой 40 мм; Обратить внимание следует на длину или ширину самого штока – для некоторых видов смесителей этот параметр может оказаться принципиальным. Размеры картриджа от одного производителя и его форма могут быть различными

Размеры картриджа от одного производителя и его форма могут быть различными

Конструкция

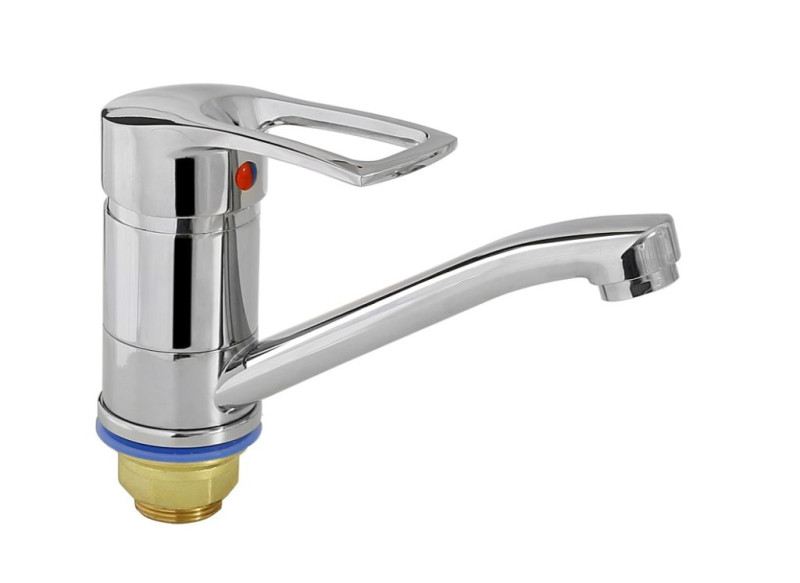

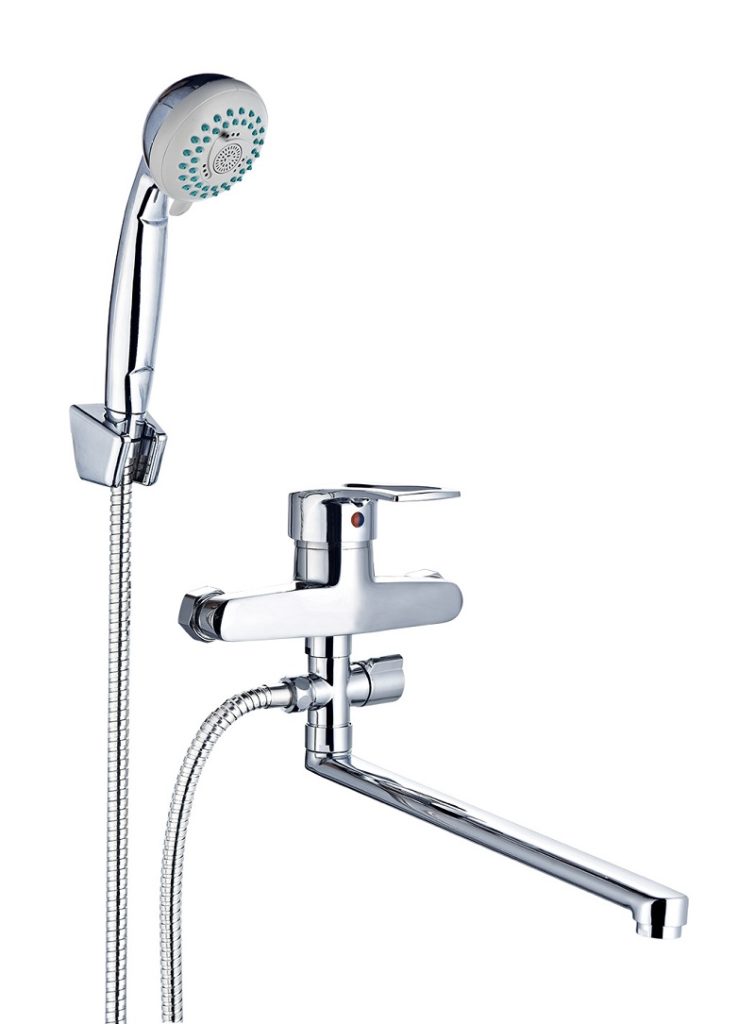

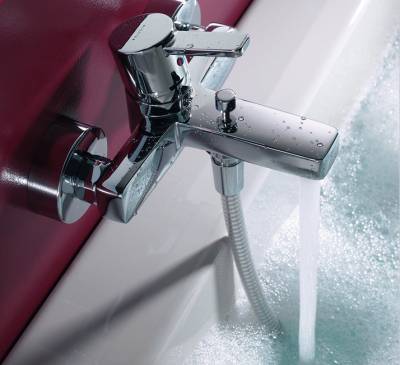

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

• Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
• Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

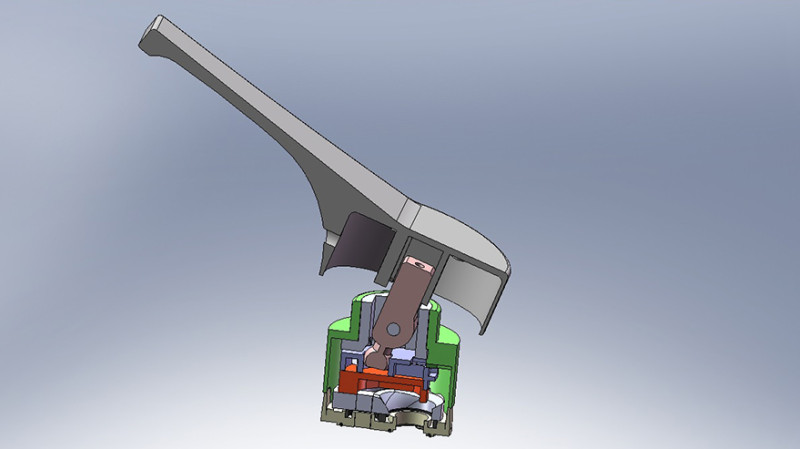

Внутреннее устройство однорычажного смесителя с картриджем

Виды дефектов смесителей и причины их возникновения

Промышленные устройства из керамики не боятся коррозии, поэтому картриджи так популярны. Это объясняет их высокую стоимость и солидный срок гарантии. Но в реальности смеситель может сломаться намного раньше, чем предполагают его хозяева, возвратившиеся домой после двухнедельного отпуска. Иногда привычные краны подтекают, не перекрывают воду полностью или плохо регулируют температуру. Очевидно, что сантехника по какой-то причине дала сбой.

• Кран подачи воды находится в одинаковом положении, а воду подает разной температуры.
• Рычаг, подающий воду, регулируется с трудом.
• Закрыть кран полностью не удается, продолжает вытекать тонкая струя.
• Температура воды не регулируется (полностью или частично), вследствие чего льется неуправляемый поток воды: слишком горячей или совсем холодной.

Головка флажкового смесителя легко повреждается, если в корпус проникают абразивные частицы. Это приводит к нарушению герметичности, ведь жесткий мусор царапает керамику. Со временем на них заметны так называемые «шлейфы» – основная причина неисправности текущего крана. Причинами таких поломок могут быть:

• Механические дефекты, частые гидроудары.
• Грязная вода с песком, известью, ржавчиной провоцируют износ деталей.
• Нарушение правил пользования.
• По истечению срока службы.
• Устройство плохого качества.

При возникновении первых признаков повреждения картридж для смесителя надо менять, ведь это – самое уязвимое место системы.Разобравшись в причинах и методах восстановления работоспособности смесителя, можно сохранить семейный бюджет и приобрести полезные навыки.

Картридж — конструкция и недостатки

Самим своим существованием картридж предназначен для смешивания воды из двух магистралей, а значит это основной узел устройства. Существует две конструкции: картридж шаровый и с керамическими дисками. Шаровые имеют меньшее распространение из-за большей цены и отсутствия явных преимуществ. Рассмотрим более подробно устройство дискового картриджа.

• Конструктивно он представляет собой пластиковый бочонок, в котором собран комплект дисков с отверстиями.
• Сверху бочонка выступает шток рычага управления, на который и одевается рукоятка смесителя. Она имеет две степени свободы — вращение и вертикальное перемещение вверх и вниз. Своим нижним концом шток входит в паз верхнего керамического диска. Если ручка смещается, то это приводит и к перемещению диска.
• Два керамических, регулирующих потоки воды, диска, имеют очень ровные поверхности сопряжения. При этом верхний диск скользит по зафиксированному неподвижно нижнему, который имеет отверстия для прохода потоков воды: два входных и один выходной. Этот диск соединен через кольца-прокладки с донышком картриджа. При этом подающие воду отверстия нижнего диска перекрываются верхним диском в разной степени, что зависит от поворота рукоятки, и таким образом регулируется поток проходящей воды. Перед выходом в отводящий канал эти потоки смешиваются. Для нормальной работы дисков следует исключить любые зазоры между дисками и донышком — только в таком случае исключаются протечки воды.

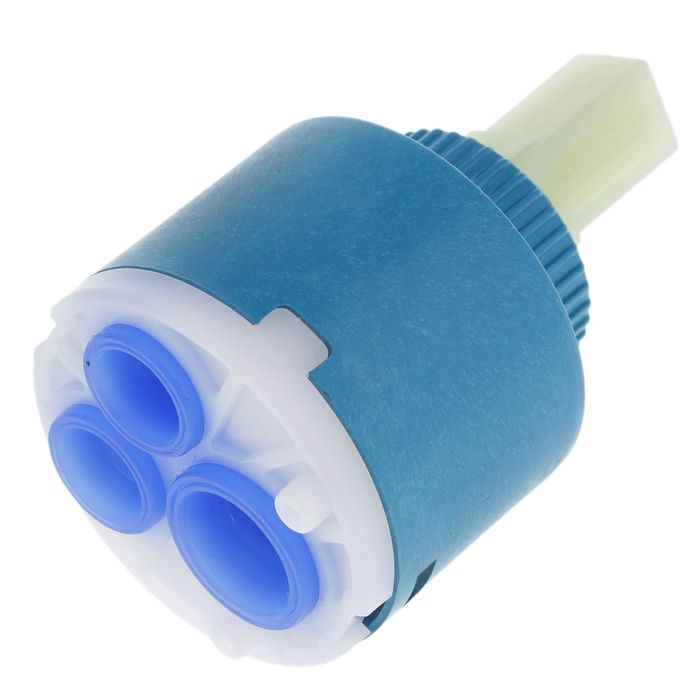

• Низ картриджа закрыт донышком, в котором имеются три отверстия — два для входных магистралей и одно для выходного потока, который выводится наружу. На каждом отверстии имеется кольцо-прокладка из пенополиуретана.
• Внешний корпус бочонка и донышко соединяются при сборке защелками в натяг.

Картриджи смесителей отличаются размером и классифицируются по диаметру— d 40 и d 35. В зависимости от этого внешние размеры картриджей также отличаются размером штока и конфигурацией расположения посадочных штырей, поэтому при замене картриджа в смесителе всегда нужно иметь с собой образец для сравнения.

Сам по себе картридж имеет простую конструкцию, легко разбирается, но ремонту не подлежит, поскольку основная причина выхода из строя — износ деталей от трения. Такой дефект проявляется только тем, что вода начинает просачиваться, но ни конкретно из-за какой детали, ни в каком месте образовалась «слабина», определить не удается. Еще одна причина — попадание мелкодисперсной пыли, песчинок, ржавчины в пары трения. Картридж содержит малое количество деталей, но в продаже их нет, т. к. считается, что проще заменить его целиком, что большинство мастеров и делают. Определенный вклад в это вносит и отличие конструкций в мелочах, но тем не менее…

Ремонт однорычажного смесителя

 Основные неисправности однорычажного смесителя с шаровым картриджем (шаровый кран).

Прежде чем отремонтировать кран необходимо точно знать неисправность Основная неисправность в данном случае — это образование засора между металлическим шаром и резиновыми сёдлами. Ведь даже небольшая песчинка попавшая в это пространство имеет возможность привести к нарушению герметичности в картридже, а в процессе эксплуатации к деформации седла.

Так же возможны следующие неисправности: деформация шара и износ резиновых уплотнителей.

Очистка деталей картриджа однорычажного смесителя с шаровым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх.

С помощью отвёртки поверните резьбовое соединение используя выемки и контролируемое движение. Используя плоскогубцы снимите купол смесителя, а затем пластмассовое кольцо. Производим очистку уплотнителя кольца от налёта и посторонних частиц, используя мягкие чистящие средства.

Так же сняв нижние уплотнители шара с помощью тонкой отвёртки, производим их очистку. Сборку ведём в том же порядке. Так же обязательно промажьте все резиновые составляющие смесителя силиконовой смазкой.

Замена металлического шара:

Проводя чистку деталей картриджа вы можете обнаружить, что металлический шар деформирован (имеет сколы, неровности). Это говорит о том, что именно он есть причина не стабильного функционирования смесителя и соответственно подлежит замене. Сборка и разборка как при очистке картриджа.

Замена резиновых уплотнителей. Проводя чистку деталей картриджа вы можете обнаружить, что отдельные резиновые элементы смесителя деформированы и их чистка и смазка не решит вашей проблемы. Вывод один замена путём приобретения в ближайшем магазине и как всегда образцы лучше с собой. Сборка и разборка как при очистке картриджа.

 Основные неисправности однорычажного смесителя с дисковым картриджем.

Если у вашего однорычажного смесителя не треснул корпус, а вода сочится либо подкапывает в неположенных местах, значит проблема на 99% в картридже вашего смесителя. И так вывод — замена картриджа. Почему замена, а не ремонт?

Ситуация такова, что износ картриджа в подавляющем большинстве случаев говорит о необходимости его замены, так основная причина поломки картриджей — это либо износ дисков (в дисковом картридже) либо наличие трещин в корпусе картриджа. Так же возможны следующие неисправности: износ уплотнительного кольца.

Замена картриджа однорычажного смесителя с дисковым картриджем:

Сначала подцепив отвёрткой или ножом снимите декоративную заглушку винта удерживающего рычаг смесителя. Открутите винт используя специальный шестигранный ключ (стандартно 2-3 мм). Снимите рычаг смесителя путём расшатывания с напором вверх. (Всё так же как и у шарового смесителя).

Откручиваем защитный колпак (руками) либо газовым ключом с прослойкой из изолирующего материала. Далее с помощью разводного ключа откручиваем крепёжную гайку (ту что держит сам картридж). И затем вынимаем картридж.

Если рычаг смесителя двигается с усилием не применяйте смазку на основе уайт-спирита, используйте любое домашнее средство, содержащее кислоту, иначе вы имеете возможность получить залипание дисков картриджа.

Замена картриджа в смесителе: ремонт своими руками

Смесители с одной поворотной ручкой всё увереннее вытесняют из ванных комнат и кухонь традиционные двухвентильные конструкции. Главные аргументы в пользу однорычажного крана — удобство и долговечность. Но рано или поздно такой смеситель тоже выходит из строя.

Смесители с одной поворотной ручкой всё увереннее вытесняют из ванных комнат и кухонь традиционные двухвентильные конструкции

Если кран начал подтекать, причина, скорее всего, в картридже. Отремонтировать его вряд ли удастся, но можно заменить. Стоит устройство недорого, а процесс его установки прост и не требует особых навыков.

Какие признаки свидетельствуют о неисправности картриджа?

Присутствующие в воде абразивные механические частицы в течение продолжительного воздействия на рабочие поверхности картриджа смесителя приводят к выходу устройства из строя. О неисправности картриджа смесителя можно сделать вывод на основании следующих проявлений:

• рукоятка крана приподнимается и поворачивается туго, слышен характерный скрип или скрежет;
• достичь полного перекрытия воды или максимального напора невозможно;
• при одном и том же положении рычажка выходящая из крана вода меняет температуру;
• перемещение рычага либо в одну, либо в другую сторону до упора не позволяет получить только холодную или только горячую воду;
• смешивание воды невозможно, так как из крана течет только горячая или только холодная вода.

Если Вы чувствуете изменение в управлении ручкой смесителя — это один из основных признаков неисправности картриджа.

После того как владелец квартиры обнаружил, хотя бы одну из описанных выше неполадок, значит настало время для смены картриджа.

Виды смесителей

Вода в квартиру поступает практически везде холодная и горячая, даже если при этом задействован домашний подогреватель. Но вот для пользования ее смешивают в разных пропорциях и на выходе смесителя на кухне или в ванной мы пользуемся теплой по своему желанию водой. Сантехнические комплекты, в которые входят все эти краники-носики-регуляторы-прокладки и крутки-винтки, имеют всего лишь чуть более чем полувековую историю и называют их очень точно — смесители. Но самым главным узлом смесителя является механизм регулируемой подачи потоков воды для смешивания. Известны три конструкции смесителей:

• однорычажный, в котором единственная ручка управления позволяет управлять и напором воды и ее температурой путем подъема/опускания и поворота ручки. Узел, который управляет потоками воды в зависимости от положения ручки, называется картридж.
• двухвентильный, в котором две ручки перекрывают каждая свой поток воды при помощи резиновой или керамической кран-буксы. Поворачивая рукоятку управления мы увеличиваем или уменьшаем соответствующий поток, которые смешиваются и попадают на выход. Эти смесители хороши тем, что нечувствительны к хлорированной воде и достаточно просты в ремонте.
• смесители термостаты— последний писк, точнее, крик моды — по заранее выставленному значению требуемой температуры поддерживают ее невзирая ни на что.

Наибольшее распространение получили однорычажные смесители с картриджем— внешне очень простые, привлекательные дизайном и удобные в использовании. Они имеются в ассортименте всех производителей — и брендовых и не очень.

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

Переключатель с фиксирующим винтом.
Стопорная (прижимная) гайка.
Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
Корпус смесителя, в котором имеется «посадочное» место под картридж.
Крепления, шпильки и прокладки для обеспечения герметичности.
Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.
