Как выбрать и установить кабель для обогрева водопровода

Не нагревом единым

Даже если вы определились со своими предпочтениями в пользу жидкостного или кабельного сушителя полотенец, это только сужает пространство выбора. Впереди — учет иной информации, такой, как величина и масса, тип монтажа и сложность устройства, вариант подключения, необходимая мощность его (если требуется греть помещение).

Наши специалисты готовы дать квалифицированные консультации по поводу различных полотенцесушителей и объяснить, какое конкретно решение для вас будет самым лучшим. Выбрав наш полотенцесушитель NAVIN, вы можете быть уверенны в правильном выборе и надежности полотенцесушителя. Мы производим полотенцесушители с нижним, верхним , левым, правым либо боковым подключениями, белого цвета, сделанные из чистой нержавеющей стали. Что касается конфигурации, найдутся и традиционные «лесенки», и «змеевики», и даже «панели».

Все-таки, какое устройство выбрать? Однозначного, универсального ответа быть не может. У ТЭНа и нагревательного кабеля есть как достоинства, так и недостатки, пользоваться ими предстоит вам лично, учитывайте свои приоритеты и режим использования. Никто лучше самого потребителя не знает, сколько всего ему нужно сушить, как быстро, требуется ли прогрев комнаты или нет.

Источник

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

1. Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
2. Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
3. Поставьте термоусадочную трубку.
4. На концах установите гильзы и зажмите их пассатижами.
5. Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Установка кабеля

Утепление водопроводных труб – это сложный процесс, который не терпит отлагательств. Именно для этого и используют нагревающий кабель. Температуру нагрева провода можно менять, изменяя величину сопротивления. Допустима установка греющего кабеля как снаружи, так и внутри трубы. Вне зависимости от места монтажа, провод подбирают с расчетом, чтоб потери тепла в водопроводных трубах не превышали количества тепла, которое выделяется в системе.

Установка нагревательного кабеля для водопроводных труб

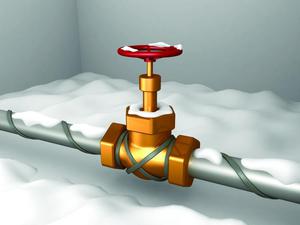

Есть два варианта монтажа: вы можете укладывать кабель спирально либо параллельными рядами. Провод крепится при помощи липкой ленты или стягивающей металлической сетки. Для достижения максимального эффекта сохранения тепла трубу с нагревательным кабелем можно обмотать снаружи фольгой. Для грамотного процесса установки греющего провода, конечно, лучше обратиться за помощью к специалистам. В этом случае вы будете абсолютно уверены в правильности проведенных работ.

Выбор греющего кабеля для водопровода

Провод для нагрева труб подбирают в зависимости от целей, для которых предназначена система обогрева. Например, провода для нагрева могут использоваться в коттеджах, частных домах, на загородных участках, а также в коммунальных системах обогрева для защиты водосточных, канализационных и водопроводных систем от замерзания.

Как правило, для целей, перечисленных выше, идеально подойдет греющий провод, обладающий мощностью 50-60 Вт/м. Специалисты утверждают, что этого будет вполне достаточно для того, чтобы растопить лед и снег. Использовать провода с более высокой мощностью для данных целей будет нерационально.

Хотелось бы также отметить, что самый популярный на сегодняшний день греющий саморегулирующийся провод характеризуется двумя основными показателями:

• Рабочая мощность
• Мощность в состоянии покоя.

Эти характеристики всегда можно найти на самой поверхности провода.

В заключение данной статьи хотелось бы еще раз обратить ваше внимание на важность монтажа греющего провода в водопроводных, канализационных и водосточных системах. Помните, что правильно подобранный греющий кабель для водопровода поможет предотвратить замерзание воды в водопроводе и не допустить слабого напора воды в системе

Греющий кабель для водопровода своими руками

Для самостоятельного изготовления греющего кабеля за основу следует взять силовой телефонный кабель марки П-274М, применяемый в полевой связи.

Прочная толстостенная изоляция защищает его от воздействий механического характера.

Чтобы не оголять концы жил, их разводят, получая таким образом одинарный провод. Далее он складывается пополам и снова свивается.

Место ввода провода можно герметизировать, используя фланец для гибкой водопроводной трубы. После установки его на проводе внутрь штуцера заливается эпоксидная смола, затем на него навинчивается гайка.

Крепится самодельный кабель так же, как и покупной – с применением алюминиевого скотча. Предельное значение силы тока, который можно пропускать через такой кабель, составляет 9 А.

Когда это нужно

В каких случаях необходим греющий кабель для трубопроводов?

В своде правил СП 30.13330.2012, регламентирующем монтаж внутренних сетей водоснабжения, содержится вполне однозначная инструкция: кабельным обогревом или тепловым сопровождением (читай — прокладкой в общем теплоизолирующем кожухе с трубами отопления) должен снабжаться водопровод, проложенный по помещению с минимальной температурой ниже +2°С.

Этот документ регламентирует проектирование внутренних систем водоснабжения и канализации

На практике кабельным обогревом снабжаются:

• Вводы водоснабжения, в силу местных условий (например, скального грунта) проложенные выше уровня промерзания почвы;
• Розливы водоснабжения, разведенные по холодному чердаку;
• Участки внутреннего водопровода, проходящие через тамбуры;
• Проложенная выше уровня промерзания грунта канализация;
• Желоба и водостоки системы водоотведения.

Водосточные воронки с греющими кабелями не забьются льдом и снегом во время заморозков в межсезонье

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Внешние признаки нормального качества

На что еще стоит обратить внимание, так это на качество швов. Первый признак качественного шва — он гладкий, равномерный

Без каверн, сильных выступов и впадин. Если вы предварительно выбираете производителя, найдите информацию о том, как именно, на каком оборудовании, в какой среде происходит сварка. Особенно критично это для нержавеющей стали. Варить ее необходимо в защитной (обычно аргоновой) среде — чтобы не выгорали легирующие металлы. Если сваривать нержавейку обычным методом, в атмосфере с кислородом, «нержавеющие» свойства в районе шва не сохраняются. Потом именно шов начинает ржаветь и течь. Поэтому производители обычно указывают, как именно сваривается нержавеющая сталь.

Есть модели с откидывающимися частями

Также стоит обратить внимание на качество покраски, хромирования, никелирования. Никаких недостатков, непрокрашенных мест, посторонних вкраплений быть не должно

Только при соблюдении всех этих условий можно думать о покупке.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

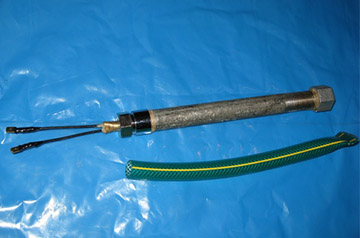

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Резистивный кабель

В устройствах этого типа используются проводники из сплавов с высоким электрическим сопротивлением. При прохождении электрического тока через них образуется тепловое излучение в инфракрасном диапазоне. Подобные принципы используют в ТЭНах электрических чайников, стиральных машин. Но в данном случае необходима гибкость. Поэтому нагревательный элемент составляют из множества проволок, сохраняющих целостность при поворотах трассы.

Разные виды резистивных кабелей

Выпускают разные модификации продукции этого типа, поэтому не сложно подобрать вариант, подходящий для определенных условий эксплуатации. Полимерные оболочки обеспечивают хорошую электрическую изоляцию и предотвращают проникновение влаги, демпфируют механические воздействия. Оплетка из медных проволок предотвращает проникновение электромагнитных помех, а также используется для подключения заземления.

С двухжильным кабелем работать проще, так как электрический контакт в нем создан в торцевой части. В некоторых изделиях этого типа только один проводник предназначен для нагрева.

Главным преимуществом таких нагревателей является их относительно низкая стоимость. Но есть и недостатки, о которых должен знать будущий пользователь:

• Резистивный кабель для обогрева водопроводной трубы обязательно надо дополнять устройством управления. Термостат с помощью специального датчика фиксирует понижение температуры ниже определенного уровня, включает и выключает систему.
• Выполняется нагрев по всей длине проводника, вне зависимости от разного уровня охлаждения отельных участков труб. Это не экономично.
• Подбирается определенное сопротивление, обеспечивающее необходимый нагрев при напряжении питания 220 V. Поэтому произвольное изменение длины невозможно.

Саморегулирующийся — плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости — самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация — до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

• срезают 2 см внешней изоляции;
• снимают оплетку;
• надевают муфту и прогревают феном;
• зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

1. Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
2. Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников — общую длинную.
3. Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
4. Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

Видео: как подключить греющий кабель

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода

После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание

Монтаж внутри трубы

Внутрь греющий кабель зачастую монтируется, когда водопровод уже проложен и эксплуатируется, а его теплоизоляция не справляется с низкими температурами.

Ввод кабеля в трубу сверху не требует никаких дополнительных фиксаторов, в то время как нижний подвод должен быть надежно закреплен во избежание сползания нагревателя.

Схема: подключение греющего кабеля

Порядок монтажа греющего кабеля внутрь трубы следующий:

Измерить участок трубопровода, нуждающегося в дополнительном обогреве.
Распустить один край ленты (кабеля) согласно инструкции и установить муфту с сальниками для герметизации.
Второй край кабеля надежно изолировать.
Заизолированным краем кабель опустить в трубы

Делать это нужно предельно осторожно, чтобы не повредить изоляцию кабеля.
Кабель с муфтой подключить к электропитанию посредством вилки или напрямую к распределительной коробке.
Участок трубы с кабелем маркируют надписью ярким цветом.

Внимание! Пропускать кабель сквозь запорные краны и другие узлы категорически запрещено.

Из чего сделан корпус

Электрический полотенцесушитель может быть из трубы квадратного/прямоугольного, овального или круглого сечения. Чтобы служил «полотенчик» долго, толщина стенки трубы должны быть не менее 2 мм. Тогда и сварные швы будут надежными.

Если говорить о внешнем виде, то более декоративно и необычно смотрятся изделия из профилированных труб (прямоугольного или квадратного сечения). Из этого материала изготавливают модели в современном стиле, подходят они и для интерьеров в стиле минимализма, хай-тек. В таких случаях место под них выбирается «на виду», а служат они больше для украшения.

Стили и варианты исполнения многообразны

Не всегда к полотенцесушителю хочется привлекать внимание. В этом случае идеальны круглые трубы, да еще выкрашенные в нейтральный цвет (белый, серый) или в цвет стен

Окрашивают чаще всего обычную сталь, но многие производители могут под заказ покрасить и нержавейку. Практически нет окрашенных латунных и медных моделей. Они сами по себе являются украшением. И покупают их именно за яркий и запоминающийся внешний вид.

Электрический полотенцесушитель может быть из:

• черной (конструкционной) стали;
• нержавеющей стали;
• меди и ее сплавов — латуни, бронзы.

Самый недорогой вариант — конструкционная сталь. Изнутри ее покрывают антикоррозионным составом, сверху наносят краску или слой напыления (хромирование, никелирование). Такие модели в основном делают «сухого» типа — с кабелем или сухим ТЭНом. Но есть и жидкостного типа.

Более традиционные формы — разные типы «лесенок»

Более долговечны изделия из нержавеющей стали. Они могут прослужить 10 лет и более. Но при условии обязательного заземления (чтобы исключить возможность электрокоррозии). Некоторые производители предлагают для исключения коррозии покрыть трубы внутри слоем полимера (Сунержа). Хорошее решение, но значительно поднимает цену. Зато и срок службы больше.

Самыми декоративными, некоторые считают медные или латунные электрические полотенцесушители. Тут можно поспорить, но интересные модели действительно есть. Правда, цена совсем нескромная. Если говорить о практических моментах — уходе за полотенцесушителем — то именно медные и латунные требуют наибольшего и тщательного ухода. Их поверхность необходимо регулярно полировать при помощи особых средств. Иначе, в условиях высоко влажности, она становится очень уж неприглядной.

Положительные и отрицательные стороны греющего пола от полотенцесушителя

От тёплых полов в ванной не ожидают получения равномерного прогревания воздуха, как от таких же полов в других помещениях квартиры. Главная их задача — сделать поверхность пола комфортней и суше, и чтобы брызги воды быстро высыхали. Иначе, в ванне создастся микроклимат для грибковых образований и плесени.

Прежде, чем задумываться над монтажом данного греющего сооружения в ванной, следует взвесить все за или против.

Основные плюсы:

1. Конструкция не занимает место и не видна, так что не портит интерьера помещения;
2. Наступать на тёплый пол после приёма водных процедур намного приятнее;
3. Устройство просто в монтаже и безопасно;
4. Процесс обслуживания несложный;
5. Система быстро окупается.

К минусам можно отнести достаточно высокую стоимость установки, и невозможность укладки на такой пол некоторых половых покрытий. Но в ванной укладывается в основном плитка, а это идеальный вариант для греющего пола.

Кроме того, при аварии придётся произвести демонтаж напольного покрытия и бетонной стяжки. Помимо этого, стоит сказать, что качество данного теплоносителя не высокое, поэтому внутри контура образуется накипь и коррозия.

А также, данное устройство влияет на нагрев батарей в квартирах соседей, поэтому рекомендовано у них поставить двухходовой клапан.
