Абиссинский колодец своими руками: все про самостоятельное устройство скважины иглы

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Время для работ и выбор места абиссинской скважины

При разработке профессиональных проектов индивидуального водоснабжения обычно не ставится вопрос о выборе сезона работ. Здесь и неспециалистам понятно, что бурение лучше проводить в летний сезон. Если у домовладельца нет возможности провести работы в летний период, приходится выбирать другое время. Специалисты иногда связывают выбор времени года с параметрами будущего источника. При этом учитываются физические характеристики водоносного слоя.

Лучше всего бурить скважину летом или осенью. Работам будет способствовать:

• сухой устойчивый грунт;
• малое количество осадков;
• положительная температура воздуха.

Уровень воды в источнике в это время будет самым низким. Это позволит использовать абиссинскую скважину в периоды засухи. В любое другое время будет присутствовать высокий уровень вод.

Преимуществом выполнения работ в летнее время будет длительный световой день. Также преимуществом будет сухая земля, которая впитает большее количество откачанной жидкости. После установки скважины образуется грязь. Обычно ее выкачивают несколько часов или сутки.

Если осенний период без дождей, можно также проводить работы. При высокой влажности бурение лучше исключить.

Весенний период считается неподходящим для бурения. Изменения в неглубоких водоносных слоях в этот период происходят из-за паводка. Это может привести к ошибочному определению места. К тому же в пробуренной шахте будет наблюдаться повышенное загрязнение. Грязные примеси придется длительно и интенсивно прокачивать.

В зимних условиях бурение будет затруднено из-за промерзания почвы. Абиссинскую скважину невозможно будет подготовить забивным методом. Однако при использовании бура возникает преимущество – благодаря промерзанию грунт в отверстии будет устойчивее. Шахта меньше загрязнится. В некоторых случаях зимой не требуется первоначальной прокачки. В зимнее время неглубокие водоносные слои находятся на самом низком уровне. Точность установки фильтра будет наилучшей.

При обустройстве скважных источников нужно учитывать санитарные правила нормы. САНПИН подразумевает три вида установленных зон, которые находятся под санитарной охраной. Правила направлены на защиту поверхностных и глубинных водных источников от загрязнений.

Первый пояс охранной зоны включает область подземных коммуникаций. Границы первого пояса находятся на расстоянии не более 30 метров от подземного источника и 50 метров при эксплуатации незащищенного водного пласта. Поэтому в некоторых случаях потребуется согласование выбора места для скважины с соответствующими инстанциями.

Обобщенные требования при выборе места следующие:

• В месте обустройства скважины не должны проводиться такие виды деятельности, как посадка деревьев, строительство. Запрещено использование химикатов.
• Канализационные стоки владельцы скважин должны отводить в специальные станции очистки. При их утилизации нельзя допускать загрязнения поверхности санитарной зоны.
• При эксплуатации скважины нельзя допускать ее загрязнения.
• Территория, где находится скважина, должна быть ограждена.

Определить объемы санитарной зоны просто. Для абиссинской скважины с неглубоким залеганием это будет 50-метровая зона. Для скважин глубинных видов зона будет 30-метровой.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Что это такое?

Устройство, называемое абиссинской скважиной или абиссинским колодцем – это простой и недорогой источник, который обеспечит водой загородный домик или дачный огород. Конструкция эта хоть и небольшая по размерам, но подходит для зимнего использования.

Размещение скважины на воду этого типа должно соответствовать определенным нормативам. Для обустройства сооружения не потребуется комплект специализированной техники, достаточно простого оборудования.

Абиссинская скважина представляет собой металлическую или пластиковую трубу примерным объемом от 2 до 4 см. Труба устанавливается в водоносный слой, который может находиться на глубине от 10 до 15 метров. Нижняя часть трубы оборудуется фильтром. В верхней части трубы монтируется насос, который нужно подключить к электричеству.

Производительность абиссинской скважины связана с возможностями водоносного слоя. Особенности системы в том, что ее можно монтировать на дачных участках без постоянного проживания. Для монтажа не потребуется тяжелой техники. При обустройстве скважины не пострадает плодородный слой почвы.

Считается, что данный способ добычи ресурсов изобретен англичанами еще в XIX столетии. Популярности у абиссинского колодца с тех пор не убавилось. Способ востребован для обустройства водоснабжения на дачных участках.

Кроме того, вариантов обустройства абиссинских скважин появилось множество. Например, используется забивной способ или метод бурения. Выбор метода специалисты связывают с условиями на участке. В частности, с качествами имеющегося грунта.

Особенности почвы на конкретном участке должны быть знакомы огородникам. Если необходимых сведений нет, можно уточнить у соседей. Также есть научные способы изучения. Обычно абиссинские скважины бурят в местностях, где грунты из песка или щебенки.

Еще допускается наличие песчаных грунтов средней зернистости. Добыча воды через подобные грунтовые слои не будет трудна. Категорически не рекомендуется обустройство абиссинских скважин на каменистых или суглинистых грунтах.

В таких местах потребуется применение специального оборудования. Однако специалисты практически не используют в практике бурение без обсадной трубы. Варианты скважин с обсадной трубой обычно обустраиваются глубже. Для использования источника потребуется получение лицензии. Сравним характерные особенности глубин для скважин, применяемых в личных хозяйствах.

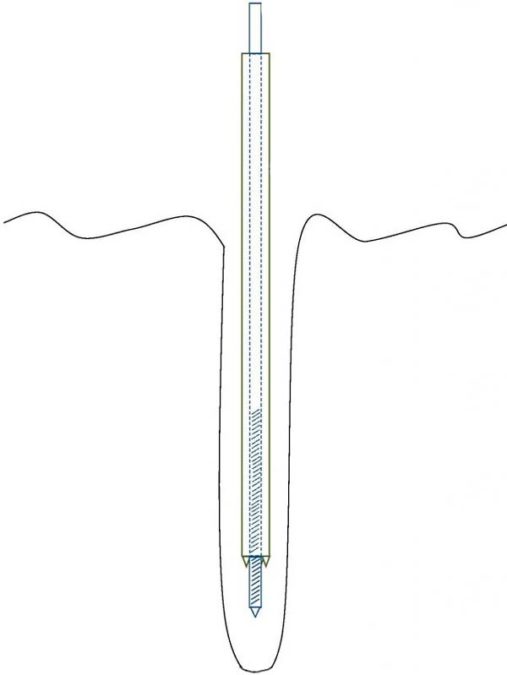

Гидробурение

Суть гидравлического бурения в эрозионном воздействии потока воды под высоким давлением.

Вода подается на забой через штангу, разрушает породу и поднимается на поверхность вместе с вымытым шламом. На поверхности обычно подготавливают приямок для циркуляции воды.

Для подачи воды может использоваться помпа, грезевой или фекальный насос.

Гидробурение может выполняться с использованием разрушающей насадки или даже без неё, если позволяют геологические условия.

Разрушающая насадка может быть различного исполнения, изготовить можно самостоятельно или купить заводскую.

В процессе бурения труба погружается и наращивается пока не будет достигнута необходимая глубина, после чего:

Труба используется как обсадная, внутрь устанавливаются трубы меньшего диаметра с фильтром на конце. Затем обсадная труба может быть извлечена.

Труба которой происходил процесс бурения извлекается, а затем устанавливается труба меньшего диаметра с фильтром.

Присутствие твердых пород или слоев крупного гравия может замедлить бурение или помешать продолжению.

«Эфиопский» колодец: особенности конструкции

Чуть-чуть истории

В 1867—1868 годах на территории Эфиопии, которая в те времена имела название – Абиссиния, проводилась одноимённая военная операция. Конечно же, чтобы одержать победу, солдатам необходимо было продвинуться вглубь пустыни. Но без внушительных запасов воды сделать это не представлялось возможным.

Но воины не хотели сдаваться. Чтобы снабдить всю армию питьевой водой, они решили использовать импровизированный метод её добычи. Утолив жажду всласть и набрав воды впрок, воины далеко прошли в глубину пустыни, потеснив аборигенов. Военная операция завершилась. А колодцы, названные в честь колоритной страны, и ныне весьма популярны.

Скважина-игла: понятие

Итак, что это такое? Абиссинский колодец – источник водоснабжения, который представляет собой весьма специфическую конструкцию, получившую название скважина-игла. Почему?

Потому что конец трубы, изготовленной из металла, диаметр которой не больше 5 см (обычно 32 мм.), снабжается наконечником, славящимся конической формой. В результате чего он (конец) входит в землю наподобие иголки.

Конструктивные моменты

Трубы с наконечником, отверстиями и фильтром

«Эфиопский» колодец, как правило, монтируют из следующих деталей:

• муфт для соединения труб;
• копьевидного наконечника;
• сетки-фильтра;
• магистрали, предназначенной для подъёма воды на поверхность (обычно она состоит из пары-тройки труб);
• так называемого ручного насоса, который изготавливается из стакана (простая труба диаметром 100 мм.), рычага, шатуна — поршня, уплотнительных прокладок, обратного клапана, всасывающего и выпускного патрубка;
• насоса или насосной станции, как в дополнение к основному «ручному приводу».

Как видите, устройство конструкции весьма простое и не требует колоссальных вложений.

Пластиковая труба вместо водовода

Появление новых материалов и комплектующих для монтажа водопроводов обусловило желание мастеров выполнить скважину для подъема воды с глубины, использовав пластиковые трубы, не подверженные в отличие от металла коррозии и не являющиеся источником оксида железа, повышающего жесткость. Однако свойства пластика не позволяют забивать его в грунт без потери формы и герметичности, что обуславливает необходимость бурения для обустройства таких абиссинских скважин.

Так как абиссинской является скважина с заглушенным дном, за счет чего вода поступает не в результате притока, а через перфорированную стенку, прежде чем забивать пластиковые трубы в отверстие, полученное в результате шнекового или спирально-винтового бурения, следует выполнить проходку на всю глубину. После этого забивается колонна, состоящая из пластиковых труб, начиная с концевой секции, имеющей перфорацию поверхности с фильтром и заглушенное дно. Заглушку предпочтительно сделать конической, чтобы облегчить проходку.

Разнообразие, представленных на рынке, сантехнических коммуникаций позволяет выбрать в качестве материала для того, чтобы выполнить своими руками абиссинский колодец, один из следующих вариантов пластиковых труб:

1. Метапол, диаметром 1 дюйм и более, опускаемый без разрывов сечения в отверстие, полученное бурением при помощи спирального бура.
2. ПВХ трубы, диаметром не менее 1 дюйма, опускаемые по одной секции, которые свариваются друг с другом, до получения нужной длины.
3. Канализационная пластиковая труба, диаметр которой составляет от 57 мм, опускаемая в скважину и наращиваемая посредством стандартных соединений с резиновыми уплотнениями.

Использование

Процесс введения устройства в эксплуатацию состоит из таких этапов:

• устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
• через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;
• в конструкцию колонки заливается вода;
• подсоединяется шланг;
• запускается насос;
• выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.

Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…

Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.

Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!

Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).

Схема устройства

Общая схема устройства абиссинского колодца такова:

• фильтр, в который поступает вода;
• магистраль;
• клапанный механизм;
• подающая помпа.

Чтобы соорудить абиссинский колодец самому, необходимо заглубить в грунт трубу длиной до 10 м. На этой отметке залегают водоносные слои второго уровня – свободные от биологических примесей и солей тяжелых металлов. В этом и заключается главное отличие абиссинского колодца от обычного – шахтного: вода из глубинных слоев не загрязнена сором, который встречается в плодородной почве и поверхностных водоемах. Существуют разные мнения о способах того, как сделать абиссинский колодец.

Для сооружения абиссинского колодца нужно:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Коническая насадка – игла длиной 30 см и диаметром 1 дюйм или дюйм с четвертью;
• Стальные трубы длиной 1 м диаметром ¾ дюйма с короткими наружными резьбами, нарезанными на концах;
• Одна труба длиной 1,5 м – фильтр; труба должна быть перфорирована на отрезке 0,5 м двенадцатью отверстиями диаметром 5 мм, расположенными в шахматном порядке,
• Дюймовые муфты с внутренними резьбами на 3/4 дюйма;
• Сетка из легированной стали, проволочные хомуты;
• Забивное устройство или коловорот.

Порядок работ:

1. Изготавливают фильтр. Для этого трубу с отверстиями обматывают сеткой и обжимают соединение хомутами.
2. Затем иглу с прикрученной к ней перфорированной трубой забивают в грунт. По мере заглубления игла удлиняется – к ней с помощью муфт присоединяются новые звенья.
3. Когда наконечник войдет в водоносный слой, в нижней части трубы соберется вода.
4. Откачивая песчаную пульпу, образующуюся поначалу, добиваются поступления чистой воды.

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

• Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
• Дешевый монтаж.
• Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
• Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Использование

Процесс введения устройства в эксплуатацию состоит из таких этапов:

• устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
• через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;
• в конструкцию колонки заливается вода;
• подсоединяется шланг;
• запускается насос;
• выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.

Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…

Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.

Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!

Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).

Преимущества и недостатки абиссинского колодца

Абиссинский колодец на приусадебном участке

Абиссинская скважина неспроста считается наиболее выгодным способом обеспечить чистой водой загородный дом или дачный участок, но кроме многочисленных плюсов стоит обратить внимание и на недостатки такого варианта

Преимущества:

• Обойдется колодец игла дешевле любых других вариантов;
• Не потребуются какие-либо документы и дальнейшая оплата за пользование чистой водой;
• Скважина не оказывают значительного влияния на фундамент ближайших построек;
• Продолжительность эксплуатации до 20 лет. По истечении этого срока понадобится либо замена фильтра, либо пробивание новой скважины рядом;
• Вода, как правило, чистая и не требует установки особых фильтрационных систем;
• Быстрый монтаж. Даже если строить абиссинский колодец своими руками, на работы уйдет не более одного дня.

Вода из абиссинского колодца после прокачки

Недостатки:

• Нужны определенные геологические условия;
• Существует некоторая вероятность ошибиться и пропустить водоносный слой, но такая оплошность легко решается вытаскиванием иглы.
• В редких случаях вода в верхнем может оказаться непригодной для питья. Поэтому, чтобы работа не была проделана даром, лучше заранее взять пробу из соседних колодцев и сдать ее на химический и бактериологический анализ.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

В каких случаях используется абиссинский колодец

Чтобы обзавестись на своем участке абиссинским колодцем, кроме собственного желания и знания конструкции водозаборной установки, потребуется проведение геологических исследований

Очень важно, чтобы совпали необходимые условия для проведения бурильных мероприятий. Различные грунты отличаются по своим физико-механическим характеристикам

Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.

Специальные таблицы содержат классификацию «буримости» грунтовых пород. Чтобы пройти песчаник и песок, используется различная комплектация инструментов и технологий бурения. Для проходки скального песчаника обычно применяют колонковую трубу, оснащенную коронкой из твердых сплавов. Водовмещающие пески хорошо поддаются ударно-канатному методу, для чего используется желонка.

Исходя из физико-механических характеристик, используется следующая классификация пород по степени их буримости:

• Твердые или скальные. Они склонны к раскалыванию, дроблению и медленному разрушению по ходу бурения абиссинского колодца. Процедуру данного типа необходимо осуществлять с высокой скоростью и давлением. В состав поверхностных твердых пород входят отложения известняков, песчаников, мергелей, доломитов и т.п.
• Пластичные. При разрезании этих пород ножом или буром не возникает никаких проблем. То же самое относится к использованию наконечника абиссинской иглы. Пластичные грунты включат в себя глину, суглинки, мягкие супеси.
• Сыпучие. Их особенностью является сложность удержания формы, из-за наличия в составе почвы несоединенных между собой частиц. Если в толще пылеватого грунта появляется много воды, он начнет «плыть». Сыпучие породы включают в свой состав все типы песков, гравий, гальку, дресвяно-щебнистые и другие схожие почвы.

Если на пути шахты встретился крупный валун, лучше передвинуться в сторону для нового бурения, благо разборка водозаборной установки не занимает много времени. Попытки разбить большие камни, как правило, заканчиваются неудачей. Кроме ограничений по буримости, во время проведения работы необходимо учитывать высоту водоносного слоя на участке. Проблема заключается в ограниченности по высоте подъема воды (до 8 м), на который способны поверхностные насосы. Никакое другое помповое оборудование не в состоянии извлекать воду из тонкоствольной выработки.

Некоторые модели поверхностных насосов по документам способны поднимать воду на высоту 10 м

Однако важно помнить об обычных потерях давления внутри шахты и о том, что часть транспортируемой воды уходит в горизонтальном направлении. В пересчете на высоту, каждые 10 м такого участка отнимают у глубины всасывания 1 м

Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).

В тех случаях, когда абиссинская скважина в доме является единственным возможным вариантом подачи воды, а водоносный слой расположен на глубине 12-15 м, для поднятия жидкости применяют эрлифт или ручную помпу. Данные приспособления в состоянии поднимать воду на указанную высоту. Еще одним способом решения проблемы излишнего заглубления водоносного слоя является обустройство приямка. Для этого в самом начале забивки выкапывается шурф метровой глубины. Штанги погружают в таком случае, начиная со дна шурфа. По завершению работ проводится монтаж насоса в приямке.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Как сделать своими руками?

Сейчас пошагово рассмотрим с вами весь процесс работы:

В первую очередь снимается грунт толщиной до 300 мм. Если бурение происходит в доме, то снимать слой почвы не нужно. Если грунт сильно сухой, то его можно слегка увлажнить.
Используя садовый бур, изготавливаете небольшое отверстие в грунте.
В полученную скважину по вертикали устанавливаете трубу. На ней должен присутствовать заостренный наконечник.
Чтобы защитить верхнюю резьбу, накручиваете подготовленный наконечник. Он должен быть сделан из твердосплавного материала.
Дополнительно устанавливается тренога, посредством которой осуществляется бурение.
Сверху наконечника надеваете «бабку». Вес этой конструкции может достигать 25 кг. За счет этого труба постепенно будет уходить в грунт. Скорость погружения трубы напрямую зависит от плотности почвы. Если она песчаная, то достаточно нанести около 7 ударов, и метр трубы будет полностью в грунте.
Когда она практически полностью погрузится в землю, снимается фиксирующееся кольцо и при помощи резьбового соединения прикручивается вторая

Важно следить за тем, чтобы соединение было абсолютно герметичным.
Далее процедура по забиванию продолжается в том же порядке.
Как только вы достигли намеченной глубины, каждые 0,5 метра необходимо внутрь трубы подливать воду. Если фильтр с наконечником достиг водоносного слоя, то жидкость в трубе будет быстро уходить.

Как только вы достигли водоносного слоя, игла забивается на полметра и сверху нее крепится насос. Для прокачки источника в первый раз можно обойтись без основного оборудования, например, устанавливается ручная помпа. Сперва пойдет мутная жидкость. После прокачки нескольких сотен литров воды должна пойти чистая. В завершение выполняется обустройство скважины и установка оборудования для абиссинского колодца.
