Подключение ванны к канализации

Почему строители не прячут трубы

Ванная комната богата на всевозможные коммуникации. На всеобщее обозрение здесь выставлены трубы канализации, горячего и холодного водоснабжения, а также дополнения в виде полотенцесушителя или отопительной системы.

Подобная «открытость» не случайна. Даже если помещение достаточно просторно, и планировка позволяет, строители оставляют большую часть труб на виду. Причина кроется в строительных нормах, которые напрямую запрещают скрытый монтаж труб, соединяемых некоторыми видами арматуры. Для таких устройств важен свободный доступ в случае появления проблем.

Другая причина открытого монтажа – образование конденсата на металлических трубах с холодной водой. Качественно удалить конденсат способен только постоянно циркулирующий вокруг трубы воздух.

Вот почему в ванной можно наблюдать трубы в любой точке стены, в углу или в нише. Они могут быть вертикальными или горизонтальными, проходить под потолком или у пола. Отдельный класс труб, которые необходимо скрыть, составляют изделия разного диаметра, отходящие от сантехнического оборудования, а также унитазы с инсталляцией.

Не каждую трубу нужно прятатьИсточник izhevsk.ru

3. Основные правила маскировки

Существует несколько рекомендаций, придерживаясь которых, вы сделаете свой скрытый водопровод надежным и безопасным.

• Минимальное количество соединений. Мы уже упоминали, что такие места являются наиболее проблемными и подверженными разгерметизации, поэтому старайтесь сделать так, чтобы их было как можно меньше. Этого можно добиться, прибегнув к помощи профессиональных сантехников, которые смогут составить грамотный план разводки.
• Использование одинаковых материалов. Если наличие соединительных элементов неизбежно, то они должны быть выполнены из материала, идентичному материалу труб. Таким образом, вам можно не бояться того, что коэффициенты их линейного расширения или предел прочности будут разными.
• Обязательное наличие смотрового окна. Очевидно, что при наличии водяных счетчиков, необходимо снимать с них показания, а раз в несколько лет и отдавать на поверку. Поэтому, стоит сразу предусмотреть к ним быстрый доступ. Небольшой лючок со съемной дверцей отлично справится с этой задачей. Также такой элемент обязателен в местах, где присутствует множество соединений или водяные фильтры. В любой момент вы сможете проконтролировать их состояние и вовремя устранить течь.
• Не пренебрегайте изолирующими материалами. Особенно важным это правило является для труб с холодной водой. Ведь на них очень часто собирается конденсат. Чтобы этого избежать, используйте специальный изолирующий кожух из поролона или термофлекса. В случае маскировки горячих труб в стене, он даст им возможность безопасного расширения.

Ошибки, касающиеся подключения сифонов

Подключение унитаза или любой иной сантехники к стоку проводится при помощи сифона, изготавливаемого в форме буквы U. Такой внешний вид изделия способствует постоянному нахождению воды в нём, что, в свою очередь, ведёт к образованию гидробарьера и не позволяет неприятным ароматам поступать в помещение. Если не учесть следующие недочёты, то система не сможет выполнять свои функции:

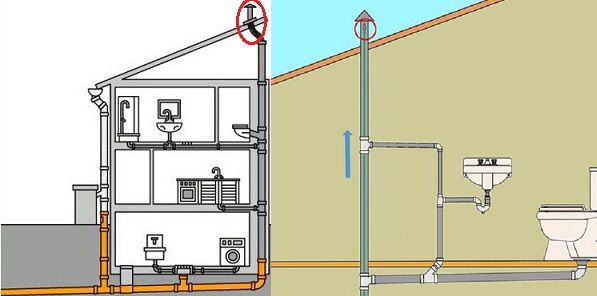

• отсутствие вентиляции. В такой ситуации вакуум просто высосет воду, и запах будет свободно поступать в комнаты.
• Запах может появиться и в случае испарение воды. Такая ситуация возникает при редком использовании унитаза по назначению.

Проектирование и монтаж

Вся суть проектной части системы водоотведения для ванной комнаты, будь это частный дом или городская квартира, заключается в точном соблюдении размерности. Важным параметром является и расположение санитарно – технических устройств. Как правило, приходится искать компромисс между желанием разместить все как можно более компактно, и удобством использования.

Опытный специалист смонтирует магистраль отведения воды с наклоном в сторону стояка, и обязательно использует качественные фитинги с плотными уплотнительными манжетами.

https://youtube.com/watch?v=zrXtawx6dc0

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Выбор сифона – важные нюансы

Нормальная эксплуатация сантехники возможна только в том случае, если сифоны правильно подобраны к мойкам и раковинам. Иначе можно столкнуться с проблемой постоянных засоров. Различают несколько типов приборов:

Трубные. Эти сифоны напоминают по виду буквы S или U, бывают разборными или неразборными. В нижней части предусмотрена специальная пробка, достав которую, можно легко прочистить сифон

При установке трубного сифона важно, чтобы слив умывальника и ввод в канализацию совпадали. Бутылочные. Сифон получил свое название из-за той части, в которой размещается гидрозатвор

Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать

Сифон получил свое название из-за той части, в которой размещается гидрозатвор. Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать.

Трубный S-образный и бутылочный сифоны

На каком варианте лучше остановиться

Для установки под мойку в кухне лучше выбрать трубный сифон в форме буквы S, т.к. элементы канализации часто забиваются жиром и кухонными отходами, а такой прибор проще чистить. Для умывальника в ванную можно выбрать как трубный, так и бутылочный сифон, поскольку здесь засоры раковины бывают реже. Если доступ к прибору свободный, то даже если он засорится, проблему легко решить.

Что касается материалов, то сифоны могут быть изготовлены из полиэтилена, полипропилена, латуни или бронзы. Самые надежные модели – металлические, однако полипропиленовые успешно с ними конкурируют благодаря более низкой цене и приемлемому качеству. Помимо формы и материала, при выборе следует учитывать диаметр горловины, наличие перелива и дизайн, если модель не будет закрыта тумбой или ножкой раковины.

Металлический сифон

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

• ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
• Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
  Подготовлены направляющие для заливки стяжки
• Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
• Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

• Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
  Примерная схема расположения лаг «конвертом»
• Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Подсоединение сантехники в помещении санузла

Сегодня при решении вопроса, как в туалете к канализации подключить раковину, следует учитывать, что умывальники сейчас оснащаются, как правило, не единственной отводящей трубой, а полноценной системой слива-перелива. В данной комплектации сливная труба дополнена трубкой, ведущей от отверстия, расположенного высоко в боковой стенке сантехники, над смесителем, со сливным каналом.

Таким образом, при заполнении чаши вода не будет переливаться через край, попадая по водоотводящей трубке непосредственно в сифон.

Система слива перелива в раковине

Демонтаж

Первым шагом монтажа слива при замене умывальника или ванны становится демонтаж отслужившего свой срок устройства. Для этого демонтируется удерживающий винт, расположенный в центре сливной решетки, установленной в рукомойнике. Из-за длительной эксплуатации части этого конструктивного элемента иногда оказываются прикипевшими друг к другу.

В такой ситуации выходом является демонтаж нижней колбы сифонного аппарата: затем, в процессе прокручивания верхней части, сцепление винта и решетки, скорее всего, удастся ослабить. Также имеется вариант применения специального средства – раствора, который поможет удалить застарелые загрязнения, сцепляющие детали.

После того как сифонная колба или труба демонтирована, необходимо
произвести очистку сточного патрубка, а затем заткнуть его на время установки
нового оснащения, например, тряпкой – если вы не хотите, чтобы открытый стояк
вонял и отравлял вам существование на протяжении всего процесса ремонта.

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Приобретение необходимого материала и инструментария

Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:

• чугунные;
• керамические;
• асбестоцементные;
• керамические;
• полиэтиленовые, полипропиленовые, ПВХ или пластиковые.

На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.

Современные канализационные трубы ПВХ обладают рядом преимуществ по сравнению с классическими чугунными аналогами:

1. Имеют полувековой срок службы, то есть долговечные.
2. Практически не скапливают внутри пласты разнообразных отложений, влияющих на сужение внутреннего диаметра трубы.
3. Легко стыкуются вручную и обладают высокими технологическими качествами, а также легко разрезаются обычными строительными ножницами.
4. Располагают огромным ассортиментом фитингов, всевозможных вспомогательных соединителей, уголков, тройников и т. п.
5. Обладают легкостью по сравнению с массой прочих труб, к примеру, металлических или чугунных.

Установка пластиковых труб в качестве канализационной системы своими руками на самом деле не такое уж и легкое дело, как кажется на первый взгляд. Поэтому при возникновении сомнений лучше всего воспользоваться услугами сантехников, которые осуществят монтаж за приемлемую сумму и с гарантией, что дальнейшая эксплуатация канализации будет качественной и долговечной.

Последовательность действий

• Перед началом работ нужно подробно изучить инструкцию по сборке сифона, так как все прокладки должны строго занимать свое место. От этого зависит герметичность узлов.
• Сборка производится исключительно руками без применения каких-либо ключей. В процессе работ следует избегать возможных перекосов. Ни в коем случае нельзя перетягивать соединения, прикладывая чрезмерные усилия. Это может привести к повреждениям пластика.
• На следующем этапе одна часть сифона фиксируется в зоне слива ванной с использованием резиновых прокладок, а также подключается труба перелива. После этих мероприятий нужно присоединить свободную трубку сифона к канализации. Все трубки конструкции не должны иметь напряженных участков, поскольку это может привести к повреждению пластика.

При таких работах особое внимание уделяется герметичности всех стыков, поэтому с прокладками необходимо обращаться крайне аккуратно

Трубы для подключения ванны к канализации

По мнению специалистов:

• до того, как подсоединить ванну к канализации, следует купить специальный сифон, который снабжен приспособлениями, обеспечивающими герметичное присоединение сантехники непосредственно к сливу (прочитайте: “Какой сифон для ванны лучше выбрать – виды, особенности конструкции”);
• монтаж канализации в ванной при помощи гофрированных труб (изображенных на фото) допускается только в крайнем случае, поскольку нельзя назвать такое соединение идеальным по ряду причин. Дело в том, что складки на трубах способствуют накоплению мусора и очистить их сложно, кроме этого, в процессе эксплуатации они способствуют повышению гидравлического сопротивления;
• подсоединение ванны к канализации считается правильным, когда выпуск сифона смонтирован выше канализационной трубы. Перепад высот должен способствовать быстрому и беспрепятственному отводу сточных вод. Нарушение правил, регламентирующих как подключить ванну к канализации, приведет к тому, что отработанная вода будет застаиваться и появится засор;
• систему отведения стоков необходимо периодически прочищать. Для обеспечения доступа к сифону приобретают ревизионный люк и помещают его на защитный экран.

Когда создается канализация в ванной комнате, трубы для подвода ее к сантехнике выбирают согласно следующим принципам:

• для монтажа системы следует отдавать предпочтение жестким трубам из пластика, даже если нужно будет использовать коленные элементы;
• если канализационная система в ванной комнате имеет сложную конструкцию и ее проблематично состыковать с выпуском сифона, применяют гофру.

Особенности монтажа

Не рекомендуется оставлять большие участки сифонного водоотвода без опоры. Подвешенные конструкции испытывают небольшие переменные и температурные нагрузки, однако, по мере старения прокладок в соединениях могут образоваться нежелательные протечки.

• Для повышения надежности соединений рекомендованы конструкции сливов с накидными гайками.
• При отсутствии надежных и долговечных силиконовых прокладок допускается продление резиновых аналогов, предварительно обработанных силиконовой смазкой.
• Силиконовые конусные прокладки будут эффективно работать при условии правильной установки, в данном случае, утолщенным краем к накидной гайке, а тонким к концу патрубка.

Технология подключения ванны

Порядок подключения ванны к канализационной системе

Порядок подключения следующий:

Собирают сифон в соответствии с приложенной к нему инструкцией, уделяя особенное внимание всем необходимым герметизирующим прокладкам.
Пластиковые элементы крепежа закручивают руками, действуя при этом очень осторожно. Инструменты не используют, так как при их применении можно сломать деталь.
После того как прибор смонтировали, к нему присоединяют один конец трубы, а другой ее конец доводят до сливного отверстия канализации и производят соединение.
Подключение слива ванны должно сопровождаться тщательным контролем над плотностью собираемых стыков, чтобы обеспечивалась высокая степень их герметичности.

Совет от профессионала:

Совет от профессионала:

Совет от профессионала:

Совет от профессионала:

При обнаружении малейших неполадок необходимо их сразу устранять, иначе в процессе эксплуатации придется осуществлять замену дефектных элементов системы.

1. При плотном примыкании бортов ванны к стенам стыки необходимо тщательно герметизировать, чтобы вода не имела возможности проникать под ванну.

Подключение ванны к водопроводу

Также как и подключение ванны своими руками к канализации, возможно и самостоятельное подключения к водопроводу и установка смесителя. Для этого необязательно вызывать сантехника.

Рассмотрим данную технологию:

1. На трубе перед фитингами устанавливают запорный кран, наличие которого необходимо, чтобы перекрыть воду при замене смесителя или в случае его ремонта.
2. К фитингам, находящемся на смесителе, присоединяют эксцентрики (сначала рукой, а затем усиливают фиксацию ключом). При этом применяют ФУМ-ленту или специализированную нить, предназначенную для соединений элементов водопроводной системы.
3. На эксцентрики надевают декоративные насадки.
4. На смесителе внутри резьбы вставляют резиновые или силиконовые прокладки, а затем прикручивают смеситель к эксцентрикам (использовать ФУМ-ленту или нить в этом случае не надо).

Совет от профессионала:

Схема подключения ванны обязательно должна включать проверку качественности выполненных работ — при обнаружении протечек в смесителе, прокладку заменяют – возможно, что протечка возникла из-за бракованной прокладки.

1. Смеситель прикручивают одновременно с 2 сторон. В этом случае происходит равномерное уплотнение прокладок.
2. Если при покупке в комплектации ванны имеется смеситель:

• то допустимый уровень высоты труб оказывается ниже уровня ванной, так как в этом случае соединение осуществляется при помощи армированных шлангов;
• при этом необязательно выравнивать концы труб – такие шланги очень пластичны;
• основное правило в такой ситуации – проследить, чтобы длина армированного шланга была немного длиннее, чем расстояние от ванной до конца трубы.

После проведения всех операций по подключению ванны к водопроводу и канализации включают воду и наблюдают, нет ли протечек. Если протечки есть, то необходимо убедиться в том, насколько хорошо закреплены прокладки, а также удостовериться в качестве самих прокладок (если некачественные, то придется их заменить).

Выполнение таких несложных правил позволит качественно осуществить подключение ванной к канализации и правильно установить смеситель. При таком подходе ванна прослужит долгие годы!

Подготовительные работы

Сифон для ванны с переливом Прежде всего, следует выполнить ряд подготовительных работ. Также продумать, какой материал вы будете использовать для подключения ванны к канализации. Ванну рекомендуется подключать только с использованием сифона. Он имеет специальную систему и узлы, позволяющие соединить в одно целое отверстие перелива и слива. Не рекомендуется использовать только гофрированные трубы. Почему?

• гофрированный шланг плохо очищается от возможных загрязнений;
• они быстро заполняются разного рода загрязнениями.

Перед непосредственным подключением важно достичь соответствующего высотного перепада между точкой подсоединения и трубой для слива. Высота выпуска сифона должна быть достаточной, чтобы обеспечивался хороший отток воды

Не менее важно обеспечить свободный доступ к уже установленному сифону. Время от времени его необходимо будет чистить от внутренних загрязнений

Если он будет в труднодоступном месте, сделать эту работу будет сложно.

Подсоединяем раковину

Сборка гидрозатвора

Как подсоединить раковину к канализации своими руками? Дальнейший шаг – сборка гидрозатвора – чаще всего, производители снабжают этот прибор инструкцией в форме картинки. Если он имеет колбообразное строение, последовательность будет следующей. Сначала его примеряют к месту монтажа с целью установить соответствие параметров и делают необходимые отметки.

Затем контролируют, насколько надежным является крепление нижней пробки. Ее необходимо открутить и определить, сохранена ли целостность находящегося под ней уплотнителя. Такая контролирующая операция очень важна, поскольку именно на эту деталь оказывается постоянное давление при пользовании трубопроводом.

В не слишком качественных соединениях нередко присутствуют
такие дефекты, как заусеницы. От них следует избавиться, иначе возникает риск
повреждения уплотняющей прокладки.

Гидрозатворный стакан

Удостоверившись в том, что все детали исправны, собирают
гидрозатворный стакан. Для этого прежде всего прикручивается нижняя часть.
Излив снабжается уплотнительными кольцами и затяжными гайками, затем помещается
в предназначенное для него отверстие в верхнем «этаже» корпуса и фиксируется
здесь гайкой. Необходимо следить за тем, чтобы крепеж не был излишне перетянут:
в противном случае имеется риск повреждения крепления.

Сборка перелива

Нюансы сборки перелива зависят от его конструктивных особенностей. Сегодня производители обычно предоставляют телескопическую трубку-перелив: ее размер несложно отрегулировать для достижения точного соответствия высоты водоотвода заданным монтажным параметрам умывальника.

Гофрированный шланг

Иной вариант – гофрированный шланг: его растягивают до нужной длины и монтируют к соединительным точкам. Соединительные стыки уплотняют идущими в комплекте или дополнительно приобретенными прокладками. Закручивание резьбовых частей должно осуществляться без перетягивания.

Монтаж сливного оборудования

Далее выполняется монтаж сливного оборудования. Перед тем как подключить сифон к водопроводу и трубопроводу канализации, сначала в предварительно очищенное и обезжиренное сточное отверстие чаши сантехнического прибора устанавливается решетка, служащая при эксплуатации фильтром.

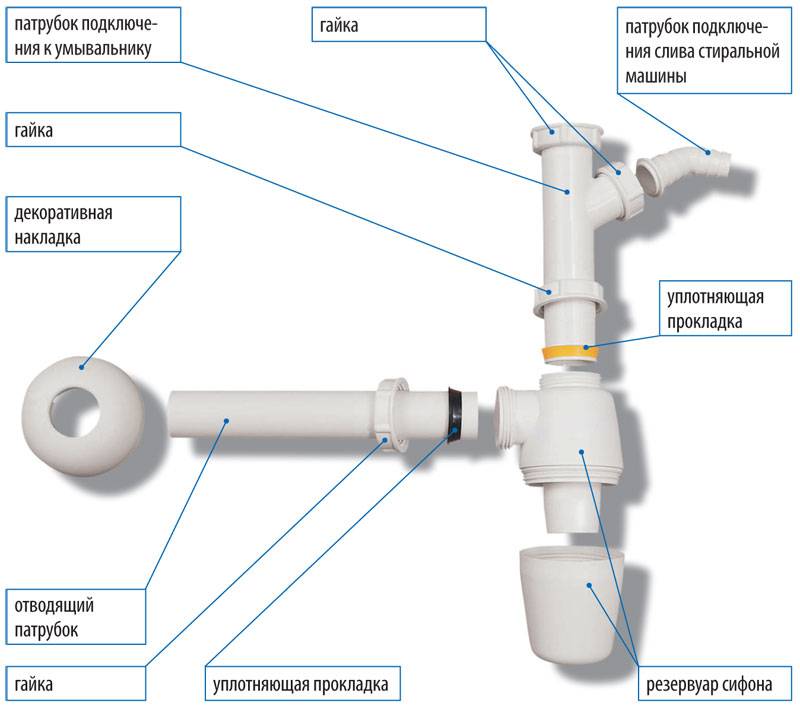

Как собрать сифон

Верхний раструб отводной трубки снабжается уплотнительным
кольцом и присоединяется к отверстию в нижней части рукомойника. Крепление
раструба фиксируется к решетке при посредстве длинного винта. После этого
другой конец патрубка заводится в гидрозатворную колбу.

Присоединение водоотвода к стоку большего диаметра обычно
выполняется с использованием специальной манжеты: этот метод гарантирует
плотное прилегание всех частей, отсутствие даже минимального зазора и
предотвращает проникновение зловонных газов в помещение.

Подключение сифона к канализации

Используемый материал и инструменты

Классификация труб

В настоящее время канализация прокладывается только с использованием пластиковых труб.

Они обладают неоспоримыми преимуществами:

• небольшим весом;
• длительным сроком эксплуатации (гарантируется до 50 лет);
• простотой монтажа (для порезки и соединения не нужно использовать специализированное оборудование).

Существует несколько разновидностей материала:

• из полипропилена;
• из поливинилхлорида;
• из полиэтилена.

Полипропиленовые трубы для монтажа канализации

Последние две разновидности для монтажа канализации не используются. Лучше всего подходят полипропиленовые трубы, так как без проблем выдерживают высокие температуры проходящей по ним жидкости.

При покупке обращайте внимание на маркировку:

1. Трубы с литерой «А» используются для изготовления вентиляционных систем. Их стенки очень тонкие.
2. Трубы с литерой «В» имеют толстые стенки и прекрасно подходят для создания канализационных систем.

Критерии выбора труб

Основным параметром, по которому подбираются трубы, является их диаметр. Но многие производители указывают внешние размеры, в то время как для канализации важны параметры самого отверстия.

Минимальный размер труб для различных сантехнических устройств отражен в таблице.

Прибор	Диаметр, мм
Стиральная и посудомоечная машина	25
Биде и раковина	35
Душевая кабинка, ванна	50
Подключение нескольких приборов к одному сливу (ванна плюс раковина)	70
Унитаз и центральный стояк	100

Необходимо выбрать трубы нужного диаметра

Еще один вопрос – длина. В продаже имеются изделия от 1 до 6 метров. Практика показывает, что удобнее всего работать с трубами длиной в 2-3 метра. Метраж следует подбирать с учетом применяемых соединительных элементов (фитингов).

Необходимое оборудование

Для создания канализационной системы в стандартной ванной вам потребуется:

• канализационные пластиковые трубы диаметром от 50 до 100 мм;
• уплотнительные манжеты для закрепления частей системы;
• пластиковые фитинги нужных конфигураций (двойники, тройники, колена и так далее);
• компенсатор (диаметр его для квартиры должен составлять 110 мм);
• хомуты – служат для закрепления труб канализации и придания им нужного уклона;
• люк, позволяющий контролировать состояние стояка;
• герметик;
• цементный раствор.

Фото фитингов и соединительных хомутов

Также существенно облегчают работу такие инструменты:

• шлифмашинка;
• молотки;
• зубило;
• строительный уровень;
• измерительная лента (рулетка);
• маркер.

Правила гидродинамики при обустройстве и монтаже канализационной системы

Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.

Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления

При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом

вентиляция — фановая труба

Монтаж сантехнических приборов

Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.

Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.
