Как вернуть плавный ход душевой кабине: подбор роликов и подшипников по размерам

Если дверь душевой кабины стала двигаться рывками, скрипеть или заедать при открывании, причина нередко кроется в износе роликов. Со временем на колёсиках и металлических деталях скапливается известковый налёт, смазка теряет свои свойства, а подшипники начинают вращаться с трудом. Иногда достаточно очистить механизм, но при повреждении колеса, коррозии или появлении люфта потребуется замена фурнитуры.

Чтобы восстановить плавный ход дверей, необязательно покупать полный комплект роликов от производителя кабины. Во многих случаях можно выполнить подбор подшипника по размерам. Для этого пригодятся штангенциркуль, внимательный осмотр старого механизма и понимание того, как устроены крепления. При этом важно учитывать не только диаметр колеса, но и толщину ролика, посадочные размеры, способ регулировки и материал деталей, рассчитанных на постоянный контакт с водой.

Сейчас обо всем расскажем максимально подробно!

1. Почему ролики душевой кабины начинают заедать

Роликовый механизм работает в условиях повышенной влажности, регулярно контактирует с водой и бытовой химией. На первый взгляд конструкция кажется простой, однако даже небольшое загрязнение или изменение геометрии колеса способно ухудшить движение двери. Прежде чем покупать новые детали, полезно определить, что именно вышло из строя: колесо, подшипник, крепление или направляющая.

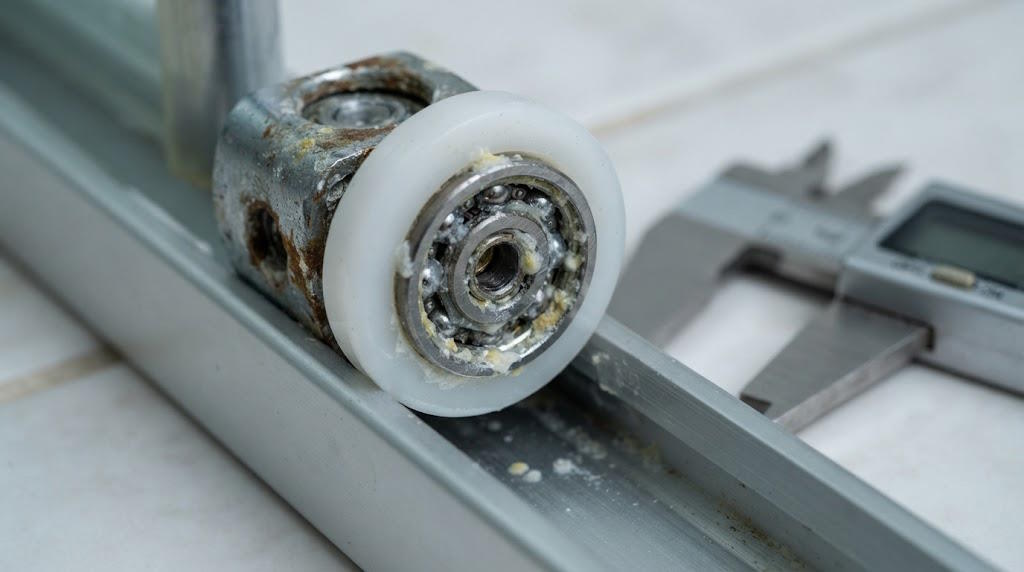

Известковый налёт и загрязнение направляющих

Вода, содержащая соли кальция и магния, после высыхания оставляет белёсые отложения. Они постепенно накапливаются на поверхности колёс, в местах соединения деталей и внутри направляющих. К известковому налёту могут добавляться остатки мыла, шампуня и косметических средств, образуя плотный загрязняющий слой.

Из-за этого колесо начинает вращаться неравномерно, а дверь может двигаться с заметным сопротивлением. Иногда проблема возникает не в самом ролике, а в направляющей, где скопились загрязнения или появились участки коррозии.

Для начала стоит очистить рельс и доступные поверхности колёс средством, подходящим для материала кабины. Если после удаления налёта движение не восстановилось, нужно проверить вращение каждого ролика отдельно.

Вымывание смазки и износ подшипника

В некоторых роликах используется подшипник, обеспечивающий вращение колеса вокруг оси. При длительной эксплуатации вода и моющие средства могут постепенно ухудшать состояние уплотнений, а неподходящие чистящие составы — повреждать защитные покрытия. Смазка внутри подшипника со временем стареет или загрязняется.

Признаками неисправности могут быть скрип, хруст, затруднённое вращение и заметный люфт. Если колесо вращается рывками даже после очистки, вероятно, потребуется замена подшипника или ролика в сборе.

Не каждый механизм допускает разборку и повторную смазку. В некоторых моделях подшипник закрыт или встроен в пластиковый корпус, поэтому попытка вскрытия может окончательно повредить деталь. В таких случаях проще и надёжнее заменить весь роликовый узел.

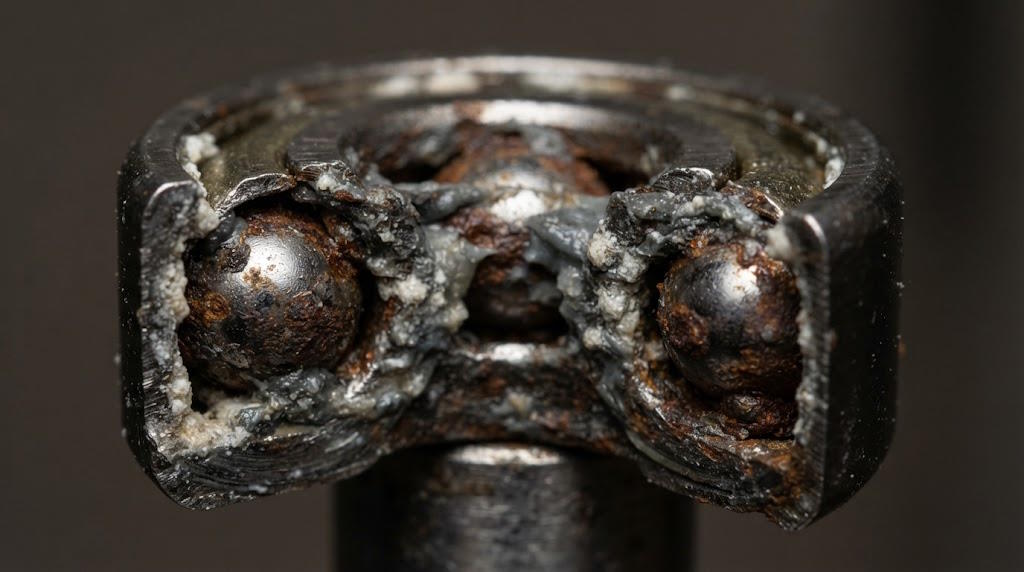

Коррозия обоймы и повреждение колеса

Металлическая обойма подшипника, ось или крепёж могут подвергаться коррозии, особенно если выполнены из материала, не рассчитанного на длительную эксплуатацию во влажной среде. Ржавчина увеличивает трение, повреждает поверхность деталей и иногда приводит к заклиниванию механизма.

У пластиковых колёс тоже есть ограниченный срок службы. Материал может изнашиваться, деформироваться или покрываться трещинами. Если рабочая поверхность стала неровной, колесо потеряло круглую форму либо на нём появились сколы, очистка не восстановит нормальное движение двери.

Отдельно нужно проверить крепёж и посадочные места. Ослабленный винт, повреждённая резьба или деформированная ось способны вызывать перекос ролика, из-за которого дверь начинает двигаться с усилием.

Если ролик вращается свободно, но дверь всё равно заедает, осмотрите направляющие, крепления и положение створки. Замена исправного колёсика не устранит проблему, если причина заключается в перекосе двери или повреждении рельса.

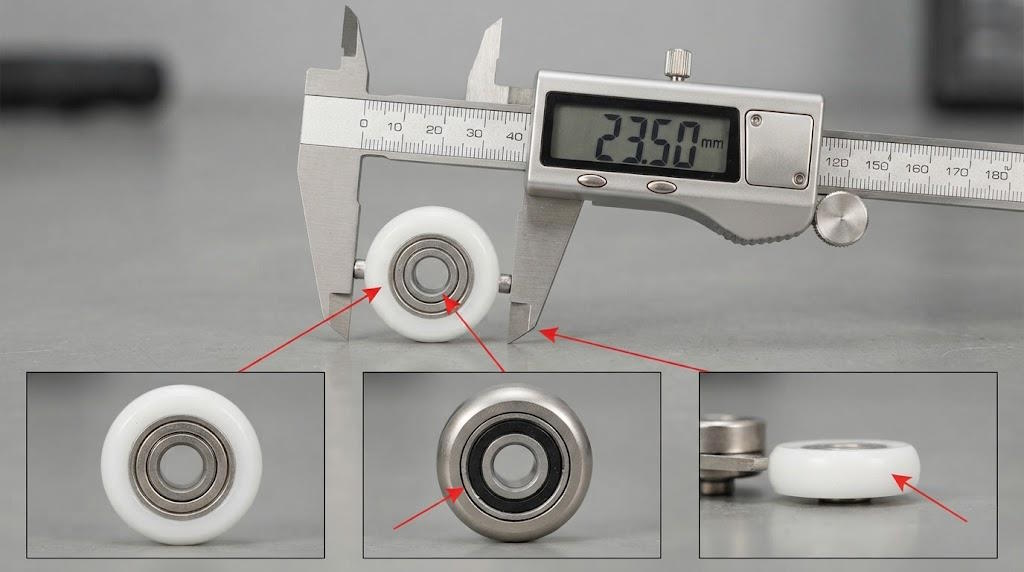

2. Как измерить ролик и подшипник штангенциркулем

Подбор фурнитуры по размерам позволяет найти замену даже тогда, когда производитель кабины неизвестен или оригинальные детали больше не продаются. Но измерять необходимо не один параметр, а несколько взаимосвязанных размеров. Ролик с подходящим внешним диаметром может не подойти по ширине, посадочному отверстию или конструкции крепления.

Перед измерениями желательно снять старую деталь и очистить её от налёта. Если ролик разрушен, полезно сохранить его части и сфотографировать механизм до разборки, чтобы не перепутать расположение шайб, втулок и регулировочных элементов.

Внешний диаметр колеса

Внешний диаметр — это расстояние от одного края рабочей поверхности колеса до противоположного через центр. Именно этот размер определяет, насколько ролик соответствует направляющей и как будет располагаться дверь относительно рельса.

Для измерения разведите губки штангенциркуля и приложите их к противоположным сторонам колеса. Инструмент должен располагаться поперёк оси вращения, а губки — касаться наружной поверхности без сильного давления.

Если колесо изношено неравномерно, измерьте диаметр в нескольких направлениях. Заметная разница может свидетельствовать о деформации или выработке. В таком случае ориентироваться только на самый большой размер неправильно: необходимо учитывать первоначальную геометрию детали и конструкцию направляющей.

При выборе нового ролика учитывайте также форму рабочей поверхности. Колёса могут быть плоскими, выпуклыми, с канавкой или с другой геометрией, соответствующей определённому профилю рельса. Совпадение диаметра не гарантирует совместимость, если профиль колеса отличается.

Внутренний диаметр подшипника и посадочное отверстие

Внутренний диаметр подшипника — это размер отверстия, через которое проходит ось или крепёжный элемент. Он должен соответствовать посадочному диаметру оси либо втулки, предусмотренной конструкцией.

Если подшипник извлечён из ролика, внутренний диаметр можно измерить внутренними губками штангенциркуля. Их аккуратно вводят в отверстие, слегка разводят до соприкосновения с внутренними стенками и считывают результат. Не следует раздвигать губки с усилием: это может привести к неточному измерению.

Если подшипник неразборный или закрыт пластиковым корпусом, измерьте доступное посадочное отверстие ролика и диаметр крепёжного элемента. Однако эти размеры не всегда совпадают с внутренним диаметром самого подшипника, поскольку между осью и подшипником могут находиться втулки или дистанционные элементы.

Важно различать диаметр отверстия и диаметр винта. Винт может проходить через втулку, а его резьбовая часть — иметь размер, отличный от диаметра посадочного места подшипника. Поэтому при покупке лучше сверять размеры всей сборки, а не только отверстия.

Толщина ролика и ширина подшипника

Толщина колеса измеряется вдоль его оси вращения — от одной боковой поверхности до другой. Этот параметр влияет на положение ролика в направляющей и расстояние между соседними деталями крепления.

Слишком широкий ролик может задевать боковые стенки рельса или неправильно располагаться относительно стекла. Слишком узкий способен создавать перекос, люфт или неравномерную нагрузку. Поэтому при измерении нужно учитывать не только пластиковое колесо, но и выступающие части подшипника, втулки и крепёжные элементы.

Если подшипник установлен отдельно, полезно измерить его ширину, а также наружный диаметр корпуса. Эти данные пригодятся, если планируется заменить только подшипник, а не весь роликовый узел.

Для точного подбора можно составить небольшую таблицу:

Параметр	Что измерять	Для чего нужно
Внешний диаметр	Расстояние через центр колеса	Соответствие направляющей
Толщина колеса	Ширина рабочей части	Правильная посадка в рельсе
Внутренний диаметр подшипника	Отверстие под ось	Совместимость с осью или втулкой
Наружный диаметр подшипника	Внешний размер корпуса	Возможность установки в ролик
Ширина подшипника	Толщина подшипника по оси	Совместимость с корпусом
Диаметр крепёжного элемента	Размер оси, винта или втулки	Правильная установка
Общая высота узла	Расстояние от крепления до колеса	Положение двери относительно рельса

Как измерить механизм, не допустив ошибки

Перед снятием роликов сфотографируйте их положение и способ крепления. У душевых кабин встречаются верхние и нижние ролики, а также механизмы с регулировкой по высоте. Даже если колёса выглядят одинаково, их назначение может отличаться.

Если конструкция позволяет, сравните размеры нескольких роликов одной створки. Иногда они изнашиваются по-разному, а нижние узлы дополнительно оснащаются механизмом быстрого снятия двери. Не стоит автоматически считать все детали взаимозаменяемыми.

Записывайте размеры в миллиметрах и отдельно фиксируйте конструктивные особенности: форму колеса, расположение оси, наличие эксцентрика, пружинного фиксатора и способ крепления к стеклу. Фотография старой детали рядом с линейкой или штангенциркулем поможет сравнить варианты при покупке.

3. Типоразмеры роликов, толщина стекла и конструкции крепления

Ролики душевых кабин различаются по диаметру колеса, ширине, типу крепления и способу регулировки. При этом единого универсального стандарта, который гарантировал бы взаимозаменяемость всех роликов для стекла определённой толщины, нет. Поэтому типоразмеры нужно рассматривать как исходные параметры для поиска, а окончательную совместимость проверять по всей конструкции.

Как толщина стекла влияет на выбор ролика

В душевых кабинах часто встречается закалённое стекло толщиной примерно от 4 до 8 мм, хотя существуют и другие варианты. Ролики и крепления подбираются с учётом толщины стекла, размеров монтажного отверстия и особенностей втулок, прокладок и зажимных элементов.

Если крепление рассчитано на более тонкое стекло, установка на более толстое может оказаться невозможной. При обратной ситуации узел способен фиксировать стекло недостаточно надёжно. Нельзя компенсировать несоответствие чрезмерной затяжкой крепежа: это повышает риск повреждения стекла.

Для подбора нужно измерить толщину стекла в доступном месте, не допуская контакта металлического инструмента с кромкой. Лучше использовать штангенциркуль с аккуратным прижимом губок. Если стекло закрыто декоративными накладками, толщину следует уточнить по документации кабины или измерить на доступном участке.

Кроме того, важно учитывать диаметр монтажного отверстия в стекле и конструкцию крепёжной втулки. Даже при совпадении толщины стекла ролик может не подойти из-за другого диаметра отверстия или длины оси.

Эксцентриковые ролики: регулировка высоты створки

Эксцентриковые механизмы позволяют изменять положение колеса относительно крепления за счёт смещения оси. Поворот регулировочного элемента меняет высоту или положение ролика, благодаря чему можно выровнять створку и скорректировать её ход.

Такая конструкция полезна, если дверь немного перекосилась или требуется точно выставить зазор. Однако регулировка должна выполняться в пределах, предусмотренных производителем. Попытка компенсировать эксцентриком серьёзное повреждение направляющей или изношенный ролик не даст надёжного результата.

При замене важно проверить расположение эксцентрика, диапазон регулировки и направление смещения оси. Внешне похожие ролики могут иметь разную геометрию механизма, поэтому совпадения диаметра колеса недостаточно.

Поворотные и подпружиненные ролики

Некоторые ролики имеют поворотную конструкцию, позволяющую колесу менять положение относительно крепления. Другие оснащаются подпружиненным механизмом или фиксатором, который облегчает снятие створки при обслуживании.

Нижние ролики душевых дверей нередко имеют функцию быстрого освобождения: при нажатии на фиксатор створку можно снять с направляющей. Но это не универсальное решение — конкретный механизм зависит от модели кабины.

При подборе таких деталей необходимо учитывать не только размеры колеса, но и направление работы фиксатора, расположение пружины и форму корпуса. Неподходящий механизм может не удерживать дверь должным образом или не обеспечивать безопасное снятие створки.

Можно ли заменить один ролик или лучше менять комплект

Если повреждён один ролик, а остальные находятся в хорошем состоянии, иногда достаточно заменить только его. Однако при длительной эксплуатации детали часто изнашиваются примерно в одинаковых условиях. Поэтому стоит проверить все ролики на люфт, трещины, неравномерное вращение и коррозию.

Если изношены несколько элементов, замена комплекта может оказаться практичнее. Это особенно актуально, когда старые ролики имеют нестандартную конструкцию и подобрать одиночную деталь сложно. При этом новый комплект должен быть совместим со стеклом и направляющими конкретной кабины.

Не стоит менять ролики на детали с неподходящим диаметром ради того, чтобы они «встали на место». Даже небольшое отклонение может изменить высоту двери, вызвать перекос или привести к контакту стекла с металлической направляющей.

Важно: стекло душевой кабины закалённое, но его кромки и монтажные отверстия чувствительны к ударам и точечным нагрузкам. При снятии и установке створки лучше работать вдвоём, использовать мягкую подкладку и не допускать опоры веса двери на один ролик.

4. Материалы для влажной среды: оцинковка, нержавеющая сталь и пластик

Ролики и подшипники постоянно контактируют с влагой, а иногда и с остатками моющих средств. Поэтому материал корпуса, оси и крепежа влияет на долговечность механизма. При выборе важно оценивать не только внешний вид и стоимость, но и то, какие элементы действительно изготовлены из заявленного материала.

Оцинкованная сталь: бюджетный вариант

Оцинкованные детали имеют металлическую основу с защитным цинковым покрытием. Оно замедляет коррозию, пока остаётся целым. Такие элементы могут быть доступным решением для недорогих роликов и крепёжных узлов.

Однако при повреждении покрытия, постоянном воздействии воды и использовании агрессивной химии защитные свойства снижаются. Коррозия может появляться на кромках, резьбе и участках, где покрытие истёрлось из-за движения деталей.

Поэтому при выборе оцинкованных роликов важно обращать внимание на качество покрытия и состояние крепежа. Если душевая кабина используется часто, а ванная комната плохо проветривается, более устойчивые к коррозии материалы могут оказаться предпочтительнее.

Нержавеющая сталь AISI 304 и AISI 316

Нержавеющая сталь широко используется для изготовления крепежа и элементов фурнитуры, предназначенной для влажной среды. Марка AISI 304 обладает хорошей коррозионной стойкостью в обычных бытовых условиях, поэтому часто применяется в сантехнических изделиях.

AISI 316 содержит молибден, который повышает устойчивость к некоторым видам коррозии, особенно в средах с хлоридами. Это может быть полезно там, где детали регулярно контактируют с более агрессивными веществами. Однако для обычной домашней душевой кабины необходимость именно в AISI 316 зависит от условий эксплуатации и состава моющих средств.

Важно помнить, что маркировка нержавеющей стали должна относиться к конкретной детали. В одном роликовом узле корпус может быть выполнен из нержавеющей стали, а подшипник, ось или крепёж — из другого материала. Поэтому надпись «нержавеющий ролик» сама по себе не гарантирует, что все металлические компоненты обладают одинаковой устойчивостью к коррозии.

Нейлон и POM: пластик для колёс и втулок

Пластиковые детали часто используются для изготовления колёс, втулок и отдельных элементов корпуса роликов. При этом свойства пластика зависят от конкретного полимера и качества изготовления.

Нейлон (полиамид) отличается прочностью и износостойкостью, но его свойства могут зависеть от поглощения влаги и состава материала. POM, или полиоксиметилен, обладает хорошей размерной стабильностью и низким трением, поэтому применяется в деталях, где важны точность формы и плавность движения.

Пластиковое колесо не обязательно уступает металлическому. Во многих конструкциях именно полимерная рабочая поверхность обеспечивает тихое движение и снижает риск повреждения направляющей. Однако дешёвый пластик неизвестного состава может быстрее изнашиваться или деформироваться.

При выборе полезно учитывать не только материал колеса, но и конструкцию подшипника, оси и крепления. Даже качественный полимер не компенсирует слабую металлическую обойму или неправильную геометрию ролика.

Какой материал выбрать для домашней душевой кабины

Универсального победителя нет: долговечность зависит от качества изготовления всего узла, а не от одного материала. Для умеренно используемой кабины может быть достаточно качественного ролика с пластиковым колесом и защищённым металлическим креплением. Для интенсивной эксплуатации стоит уделить больше внимания коррозионной стойкости оси, подшипника и крепёжных деталей.

При покупке уточните, какие части изготовлены из нержавеющей стали, есть ли закрытый подшипник и насколько легко заменить ролик в случае износа. Также полезно проверить, доступны ли запасные детали и можно ли обслуживать механизм без полной замены комплекта.

***

Чтобы вернуть душевой кабине плавный ход, сначала нужно определить причину заедания: загрязнение направляющих, износ колеса, повреждение подшипника или перекос створки. Если очистка не помогает, следует снять ролик и измерить его основные параметры штангенциркулем — внешний диаметр колеса, толщину, посадочное отверстие, размеры подшипника и крепления.

При подборе замены важно учитывать толщину стекла, форму колеса, тип механизма и совместимость с направляющей. Эксцентриковые, поворотные и подпружиненные ролики выполняют разные функции, поэтому одной лишь похожей формы недостаточно для уверенного выбора.

Наконец, стоит обратить внимание на материалы. Качественная нержавеющая сталь, подходящий полимер и надёжный подшипник помогают продлить срок службы фурнитуры, но результат зависит от всей конструкции и условий эксплуатации. Точные замеры, аккуратная установка и регулярная очистка направляющих позволяют избежать повторных поломок и сохранить комфортное использование душевой кабины.
