Для чего нужна желонка и как она работает

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Как быстро сделать желонку для скважины из обычной трубы ↑

Желонка для скважины собирается своими руками из простых материалов:

• Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
• Стальная сфера или металлические пластины, из которых формируется запорный клапан.
• Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
• Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.

Существуют 2 основных типа конструкции с разными клапанными системами:

1. С шаровой системой.
2. С пластинчатым (лепестковым) запорным механизмом.

Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.

Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.

Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.

Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.

Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:

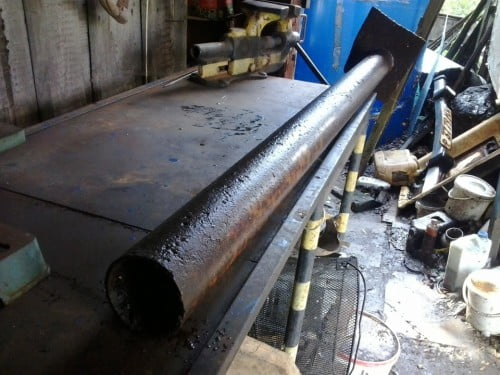

На начальном этапе необходимо обрезать трубу с двух сторон.

Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.

Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.

• В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
• Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.

Простое решение для быстрого изготовления пластинчатого клапана.

Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.

К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.

Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться. Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.

Как правильно пользоваться желонкой

При сборке подъемного устройства обеспечьте выполнение таких требований:

• Высота устройства после установки в штатное положение должна быть на 1,5-2 м больше длины снаряда.
• Устройство надежно закрепите от перемещения в горизонтальной плоскости. Ноги рекомендуется вкопать в землю на глубину 0,5-0,8 м. Не фиксируйте устройство на поверхности с помощью ломов, которые забиваются возле ног.
• Опоры изделия должны выдерживать большую нагрузку. Поэтому изготавливайте их из бревен толщиной 150-200 мм или из металлических труб.
• После монтажа треноги убедитесь, что желонка располагается точно по оси шахты. При необходимости переместите конструкцию в нужном направлении.
• В качестве подъемного устройства можно использовать лебедку, которая крепится к вершине треноги.
• Также к треноге можно закрепить блок и протянуть через него трос. Один конец троса закрепите к желонке, второй — к подъемному механизму, например, вороту.

Далее выполняйте такие операции:

1. Проверьте состояние стенок шахты, на них не допускаются выступы, которые могут привести к заклиниванию инструмента.
2. Установите желонку подъемным устройством в скважину и отпустите.
3. После удара о дно снаряд погрузится в грязь, откроется клапан и грунт войдет в полость изделия. Поднимите инструмент на 1 м. Во время перемещения клапан вернется в первоначальное состояние и закроет отверстие, грязь останется внутри.
4. Вновь резко опустите желонку и поднимите ее. Повторите операцию несколько раз.
5. Вытяните инструмент на поверхность и вылейте содержимое. После каждого подъема шахта углубится на несколько сантиметров.
6. Повторяйте процесс, пока не будет достигнут водоносный слой.

Во время работы много времени уходит на подъем инструмента и его очистку. Чтобы оптимизировать работу, приспособление можно модернизировать. Для этого верхнюю часть желонки наглухо заварите. Просверлите в заглушке отверстие, вставьте в него трубку и также приварите. К трубке закрепите шланг, который подсоедините к насосу для перекачивания густой жидкости

Теперь нет необходимости каждый раз поднимать приспособление для его очистки — грязь выкачает на поверхность насос.

При бурении обращайте внимание на такие моменты:

• На песчаных почвах желонка не должна опережать обсадную трубу более чем на 10 см.
• При работе на песчаном или сухом грунте наливайте в отверстие большое количество воды, которое укрепляет стенки. В мягких влажных почвах воду можно не наливать, земля и так останется внутри снаряда.
• Если мокрый песок слишком плотный, вначале разрыхлите его долотом, а затем размягченный грунт удалите желонкой.
• Для прохождения плывуна используйте приспособление длиной 2 м, с плоским клапаном, уплотненным кожаной прокладкой. Во время бурения обсадную трубу опускайте с проворачиванием.
• Если внизу расположен слой гравия и щебенки, то для разбивания крупных элементом используйте долото.
• Чтобы пройти плотные слои, желонку приподнимайте на 10-15 см, а движение совершайте часто.
• При использовании очень длинного инструмента очищайте его после прохождения 0,5-0,7 м. Большое количество грунта в желонке может привести к обрыву троса или повреждению подъемных механизмом.
• При сильном заиливании источника для наполнения снаряда поднимите его на 50-60 см.
• Во время работы может оказаться, что инструмент очень легкий. Для увеличения веса в верхней части цилиндра приварите перегородку, а образовавшуюся полость залейте бетоном.

Как правильно чистить скважину желонкой?

С помощью длинного и прочного шнура (тросика) в скважину опускают желонку, добираясь до самого дна. Затем приподнимают инструмент на полметра от поверхности дна вверх, и резко опускают. При этом шар, подскакивая вверх под воздействием гидроудара, открывает отверстие, имеющееся в дне желонки, сквозь которое в трубу попадает вода, перемешанная с песком и илом. Затем шар опускается и закрывает отверстие. Для более полного заполнения желонки подобные движения повторяют три-четыре раза, после чего начинают медленно и плавно, не допуская рывков, поднимать инструмент наверх. Содержимое желонки выливается, и ее вновь опускают в скважину. Для облегчения работы по подъему желонки можно сконструировать ворот.

Важно! В зависимости от конструкции желонки за один прием удается поднять со дна скважины до 300 граммов песка и ила, что составляет, примерно, 3 см высоты слоя. После проведения подсчета объема извлеченных отложений можно спланировать график проведения чистки скважины, чтобы не допускать сильного заиливания источника водозабора

По вышеописанному способу изготавливается желонка для скважины, имеющая шариковый клапан. Такая конструкция клапана позволяет поднимать наверх воду с мелкими взвесями ила и песка, а также мелкие камушки и куски ржавчины.

Существуют, однако, и другие способы изготовления клапана. Например клапан плоской формы:

Конструкция плоского клапана самодельной желонки — также все делалось самостоятельно и из подручных средств!

Приваривание арматуры для крепления троса, с помощью которого опускают и поднимают желонку из скважины

Для конструирования такого плоского клапана потребуется сварка и инструмент, который есть у любого мастера. Некоторые умудряются смастерить клапан даже из пластиковой бутылки.

Особенности бурения желонкой

Этапы бурения желонкой.

В зависимости от характеристики грунтов порядок выполнения буровых работ с применением желонки может отличаться:

1. Если скважина обустраивается на песке, опускать желонку без обсадной колонны можно на глубину не более 10 см.
2. Бурение с помощью желонки предполагает подачу воды для укрепления стенок шахты.
3. Для эффективной очистки мокрого утрамбованного песка дополнительно применяют специальное долото.
4. При бурении шахты на верхнем водоносном слое используют изделие длиной 2 см с клапаном лепесткового типа, усиленным уплотнителем из кожи.
5. Обсадная труба при подъеме желонки на плывунах должна не только опускаться, но и проворачиваться, для чего необходимы усилия 2-3 человек.
6. На сложных грунтах конструкцию используют при выемке разбитого долотом грунта, при этом конструкцию приподнимают на 10-15 см.

На мягких пластичных почвах порода остается в желонке и при отсутствии клапана, поэтому емкость поднимают на поверхность каждые 0,5-0,7 м. Это выполняется для того, чтобы не повредить конструкцию при подъеме заполненной до верха емкости. Очищают скважину до тех пор, пока в желонку после удара не перестанет набиваться песок и глина.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Как работает

Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно

Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.

Работа тяжелая: если для чистки скважины достаточно отрезка трубы длинной в один метр, то для бурения ударно-канатным методом желонка бывает 2-4 метров. Причем чем тяжелее получается снаряд, тем лучше: более эффективно рыхлится и добывается грунт, быстрее бурится скважина.

Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.

Тренога для желонки

Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно. В этом случае требуется утяжеление. Есть несколько способов утяжеления:

• Залить верхнюю часть трубы бетоном.
• Перед желонкой прикрепить груз (как на фото выше). Только учите, что соединение должно быть прочным, но подвижным.
• Изготовляя желонку своими руками, использовать толстостенную трубу. Если найдете с толщиной стенки в 1 см, никакие другие способы утяжеления нужны не будут: снаряд будет тяжелый.

https://youtube.com/watch?v=p-hVdwfiapU

Как собрать желонку своими силами?

Порядок проведения работ

Сконструировать самодельный инструмент можно по следующему алгоритму:

• взять трубу длиной 80 см, внутренний диаметр которой составляет примерно 59 мм;
• купить, заказать у токаря или изготовить самостоятельно металлический шар, диаметр которого 40 мм;
• в нижнюю часть трубы приваривают дно – толстую шайбу, верх которой имеет воронкообразную форму, при этом седло отверстия подгоняют под диаметр металлического шара;
• снизу шайба может иметь ровную плоскую поверхность или же вид обратной воронки;
• на верхнюю часть трубы приваривают сваркой решетку, выполненную из толстой проволоки, которая препятствует вылету шара из трубы;
• также на верхний конец трубы приваривают дугу, за которую будут цеплять тонкий металлический трос или капроновый шнур.

Желонки: а) с плоским клапаном; б) с шариковым клапаном. Составляющие: 1.труба; 2.отбивной штифт; 3.клапан; 4.ось; 5.башмак; 6.ограничитель

Важно! Для увеличения эффективности работы сконструированной желонки можно снизу прикрепить к инструменту пару прочных металлических клыков, которые при погружении будут рыхлить песок и ил на дне скважины

Способ изготовления металлического шара

Многие мастера-любители не могут найти шар нужного диаметра, поэтому ищут варианты его самостоятельного изготовления. Для этого подбирается детский мячик, выполненный из плотной резины или ПВХ, и разрезается на две половинки. Затем в каждую половинку укладывают свинцовую дробь или шарики из подшипников, смешанные с водостойким (эпоксидным) клеем. Дав время на высыхание клеящего вещества, половинки шлифуются и склеиваются друг с другом. С таким самодельным шаром-клапаном желонка для чистки скважины будет работать исправно в течение долгого времени.

Процедура чистки колодца желонкой: поэтапно

Для чистки скважины своими руками предварительно нужно все подготовить и открыть к ней доступ, чтобы процесс был удобным. Как правило, данную методику применяют в том случае, если в источнике стала пропадать вода или снизился ее уровень, сделать ее реставрацию не так сложно.

1. Как все освобождено приступаем к этапам чистки. Первым делом фиксируем к дуге конструкции прочный трос, его роль может сыграть толстый капроновый канат. Постепенно опускаем желонку в загрязненный источник.

Сварка желонки для скважины

Важно! Приготовьтесь к тому, что процедура чистки скважины займет какое-то время, так как стандартная производительность, которой обладает конструкция, изготовленная своими руками, составляет всего 300 г. В отдельных случаях есть возможность изготавливать клапан для чистки плоского типа, но он не всегда отличается эффективностью работы

В отдельных случаях есть возможность изготавливать клапан для чистки плоского типа, но он не всегда отличается эффективностью работы.

Особенности использования на грунтах разных типов

При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

https://youtube.com/watch?v=0N_KOvdK2xU

При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.

Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

1 Назначение и особенности буровой желонки

Буровая желонка – это устройство, которое быстро (но при этом — эффективно) очищает скважину. Несмотря на свою несложную конструкцию, оно может заменить дорогостоящую технику, применяемую специализированными компаниями.

Составляющие для шаровой скважинной желонки

Что же такое же такое желонка для скважины? Это самый обычный отрезок трубы. Он оснащен специальной клапанной системой и имеет определенный размер и диаметр. Благодаря данным особенностям устройство осуществляет полноценную очистку и фильтрацию всей водозаборной трубы.

Основными функциями желонки является сбор грязи и мусора из колодцев (скважин), а также их пробивка. К тому же данное устройство можно создать и самостоятельно, своими руками.

Относительно основных достоинств желонки, то к ним можно отнести самостоятельное выполнение прочистки колодцев (скважин). Само устройство дополняется прочным длинным тросом, позволяющим поместить его на необходимую вам глубину.

Как уже упоминалось выше, желонка представляет собой часть трубы (её отрезок), которая по функциональным особенностям ничем не уступает дорогостоящим агрегатам, предназначенным для очистки скважин (колодцев).

Принцип работы устройства заключается в следующем: мусор из колодца перемещается в клапанную систему (специальный резервуар) и затем постепенно из неё удаляется.

1.1 Виды клапанов и их отличия

Также как и процесс бурения, желонка для колодца имеет свои разновидности и отличия. В настоящее время такое изделие производится, оснащаясь различными системами клапанов.

Они могут отличаться и по конструкции, и по принципу работы. Это необходимо помнить, когда работа по изготовлению желонок осуществляется своими руками. Наиболее распространенными их видами являются клапаны:

Схема шаровой желонки для очистки скважины

• Лепестковые;
• Шаровые.

Относительно первого варианта, то он характеризуется простотой в изготовлении и очень высокой эффективностью. Зачастую такой вид клапана формируют из тонкой пружинной стали или полимерного материала.

Принцип его работы напоминает принцип действия «шторок» (поток грязи пропускается в одностороннем направлении). Благодаря этому, работа клапана является более эффективной. Правда есть и определенные недостатки – это не долговечность лепестковой клапанной системы желонки.

Что же касается изделия с клапаном, выполненным в шарообразной форме, то на сегодняшний день её считают самой надежной. Правда, чтобы её изготовить своими руками вам нужно будет подобрать металлический шар нужного размера. Зачастую его размер составляет от 2\3 до 3\4 диаметра внутренней части желонки.

Как видим, в основном буровые желонки отличаются конструкциями клапанных систем. Наиболее простой, но в то же время доступной моделью является вариант, имеющий металлический откидной плоский клапан.
